2.54mm节距双排直插阴头连接器结构

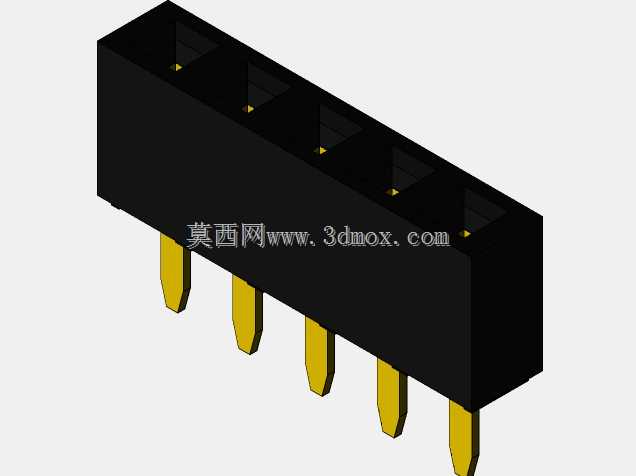

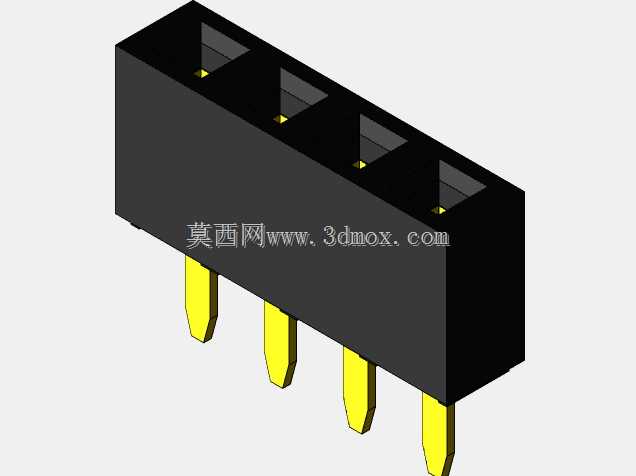

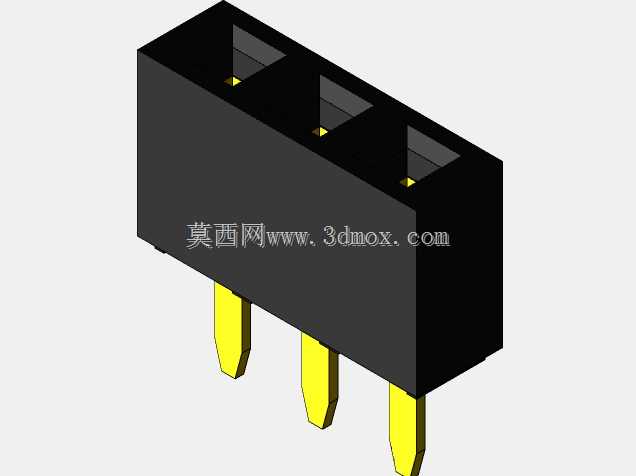

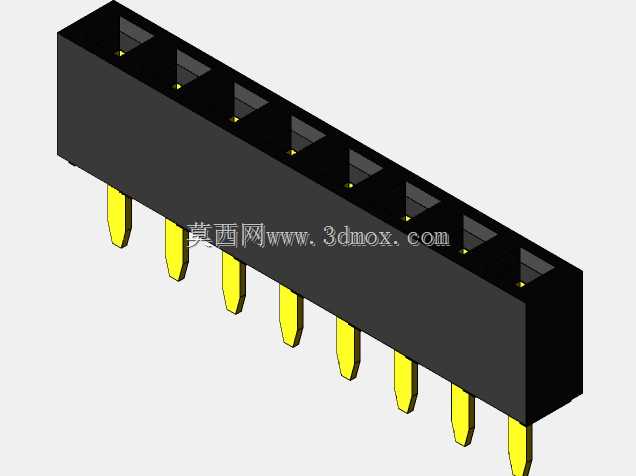

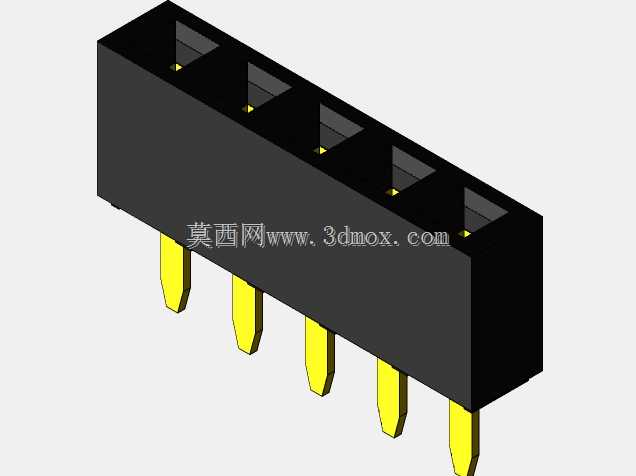

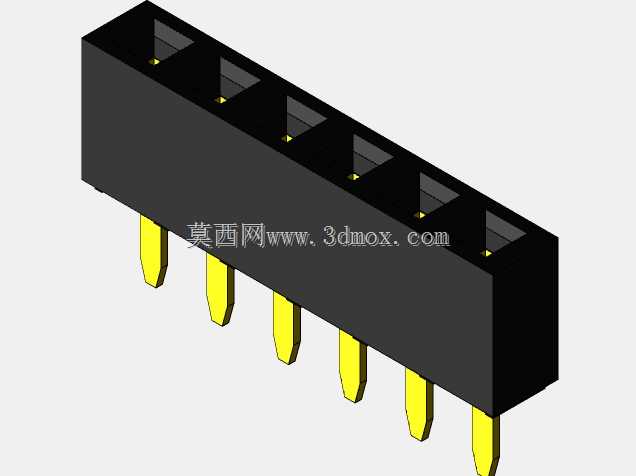

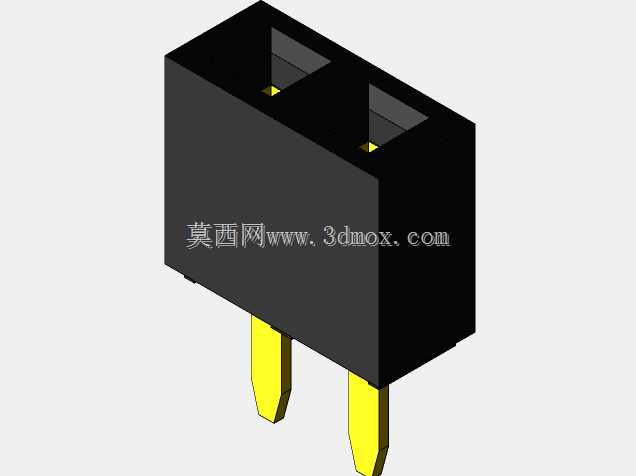

　　在消费电子、工业控制板卡、测试治具的板间互联场景里，这类2.54mm节距的直插阴头连接器是应用频次极高的互联元件，日常选型时经常会碰到不同针数、不同塑高、不同引脚长度的变体，这次建模的这款属于ZL305系列里的基础款塑体结构，主体采用黑色高温绝缘塑壳，搭配黄铜镀锡直插引脚，适配常规波峰焊与手工焊接工艺。

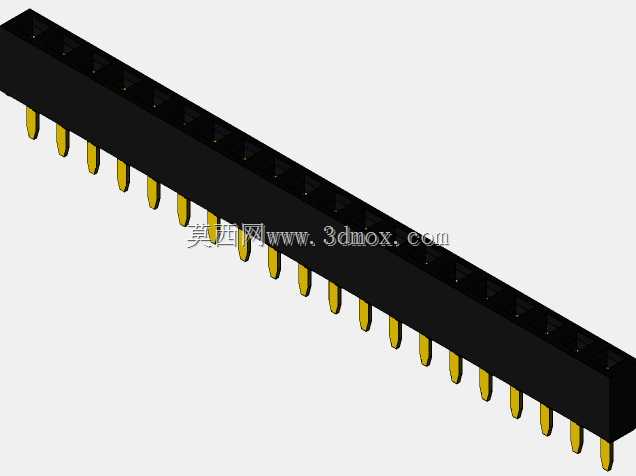

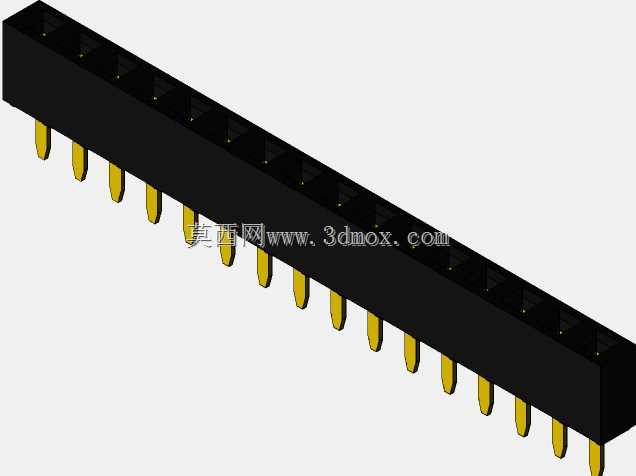

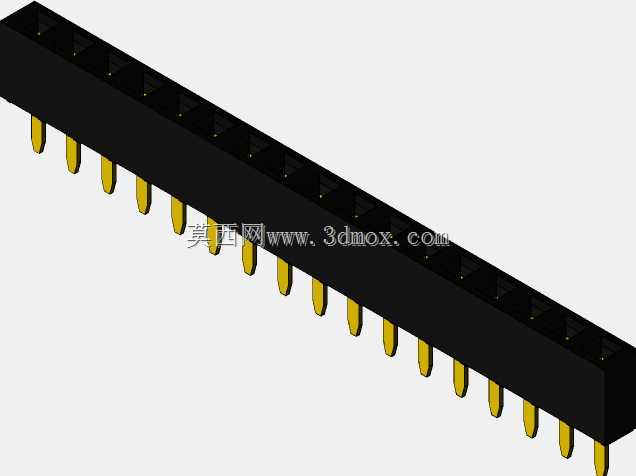

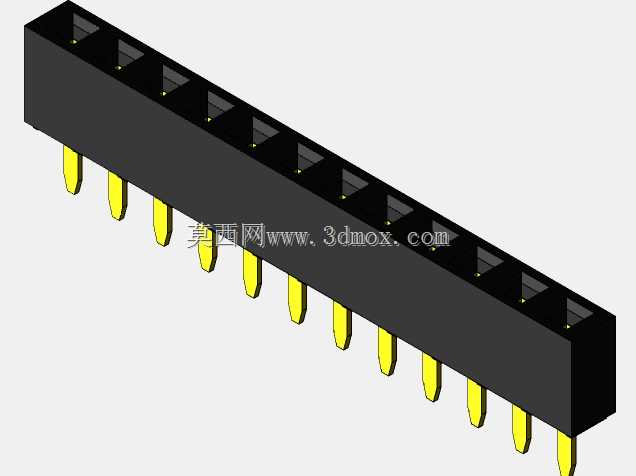

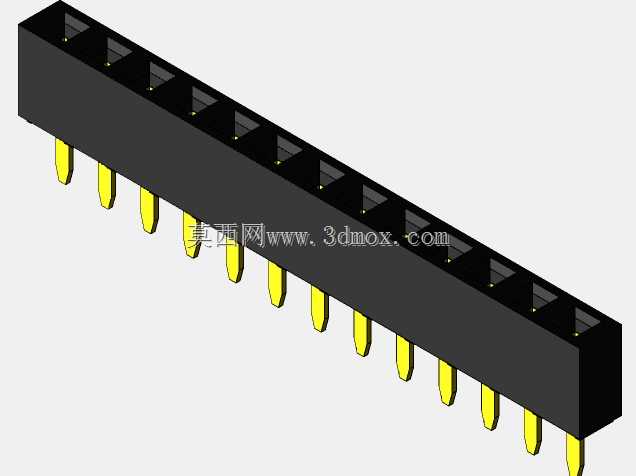

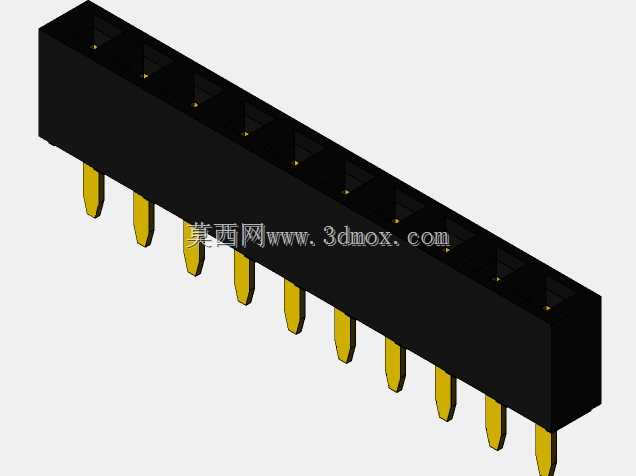

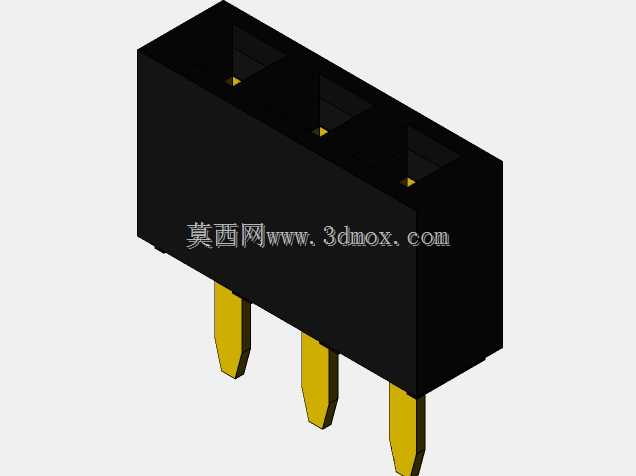

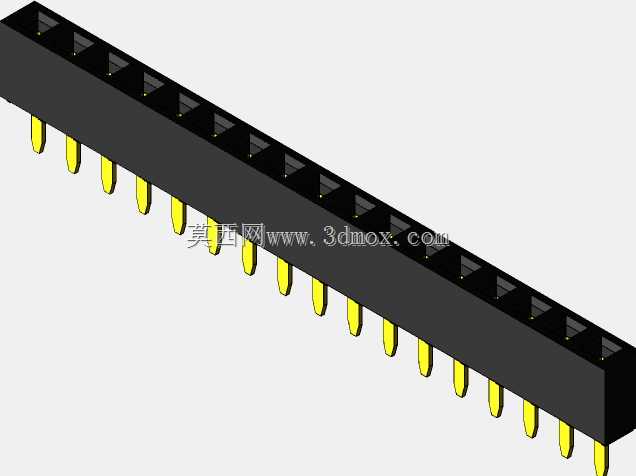

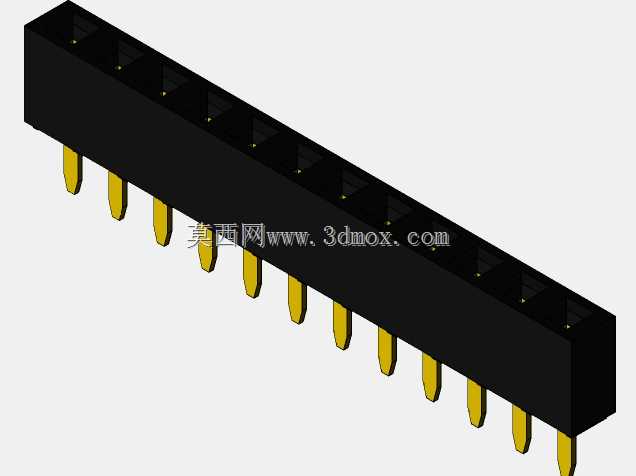

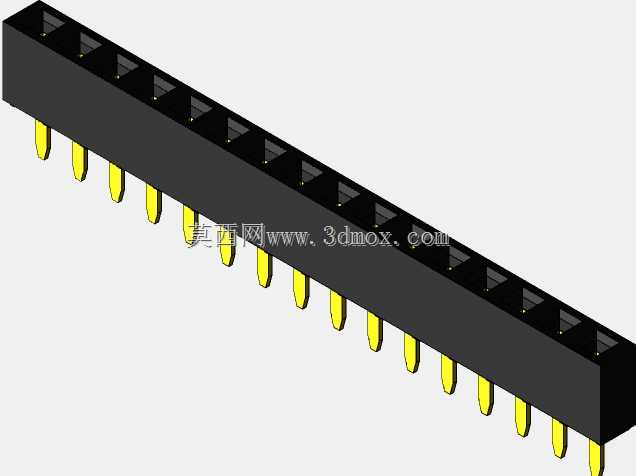

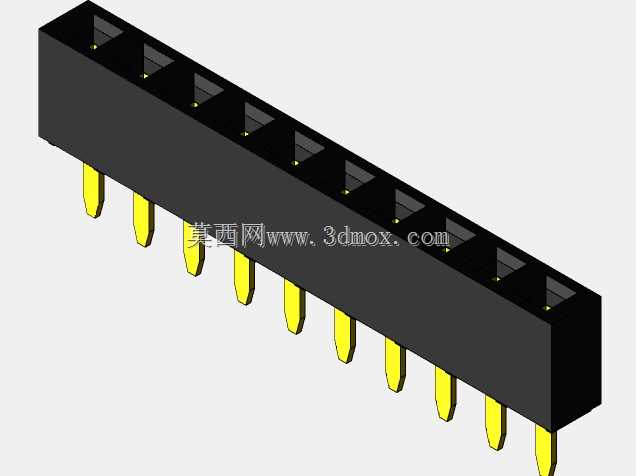

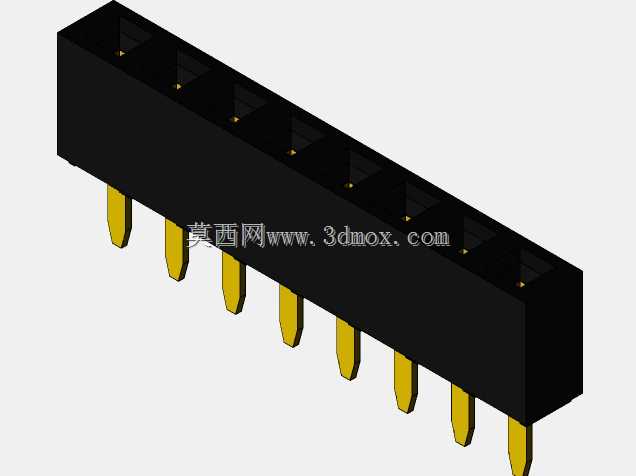

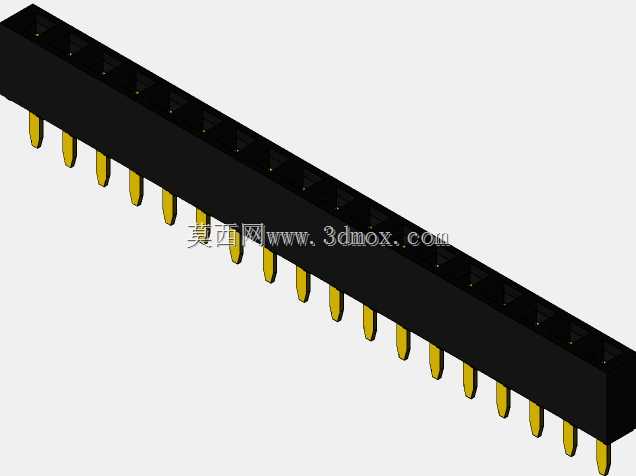

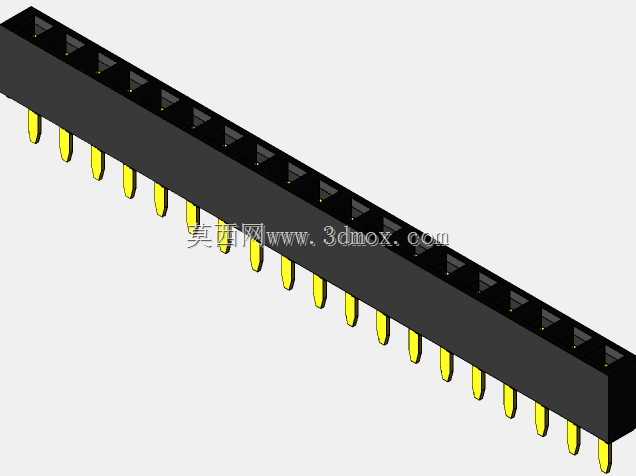

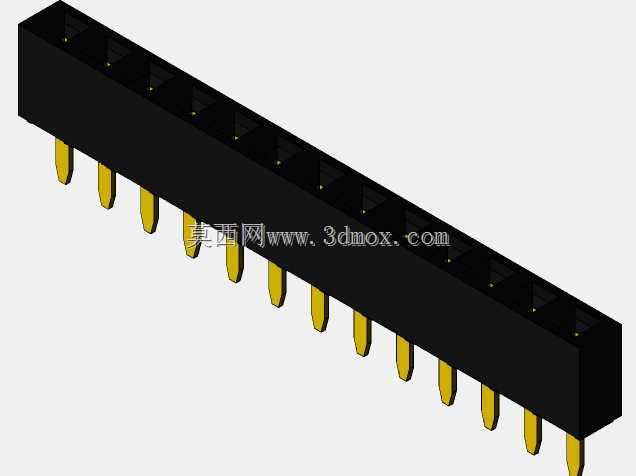

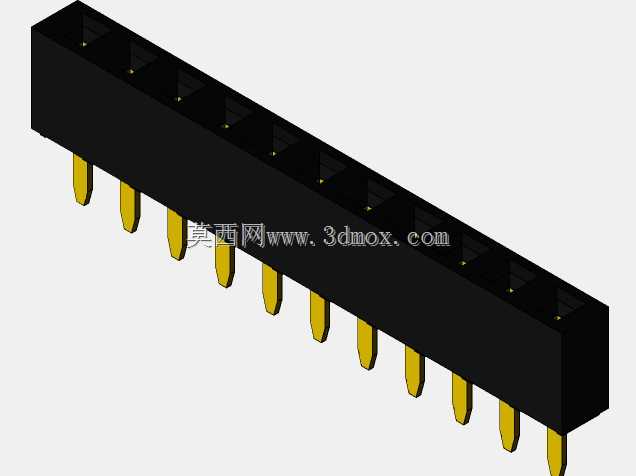

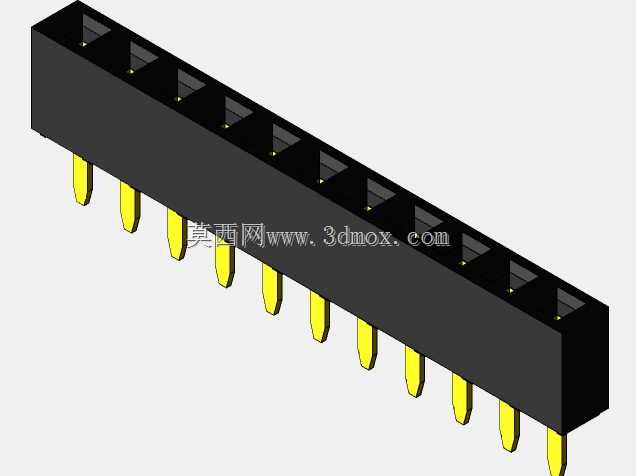

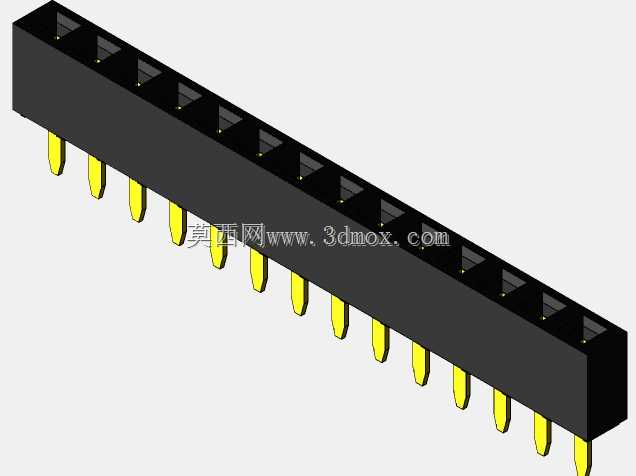

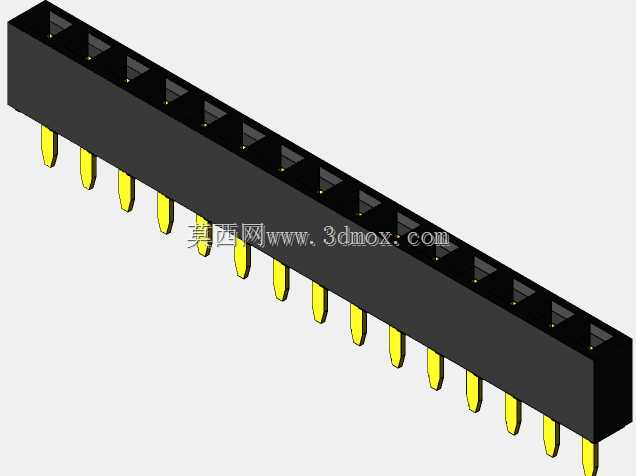

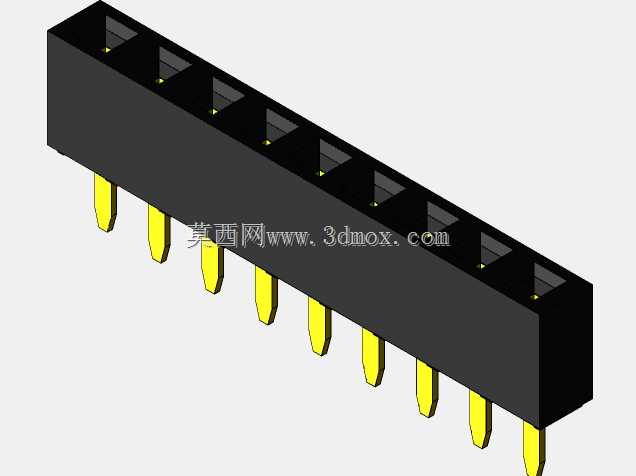

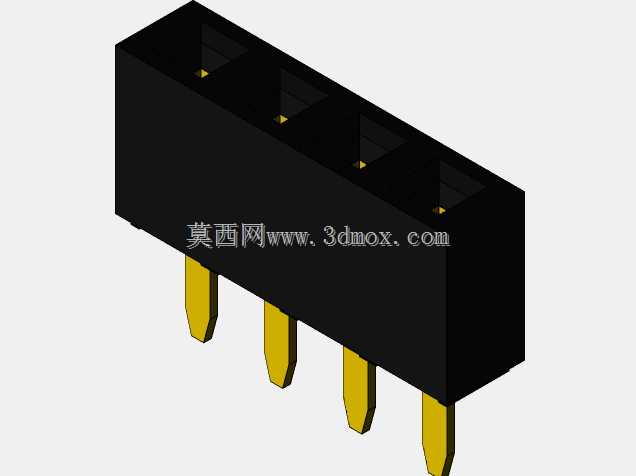

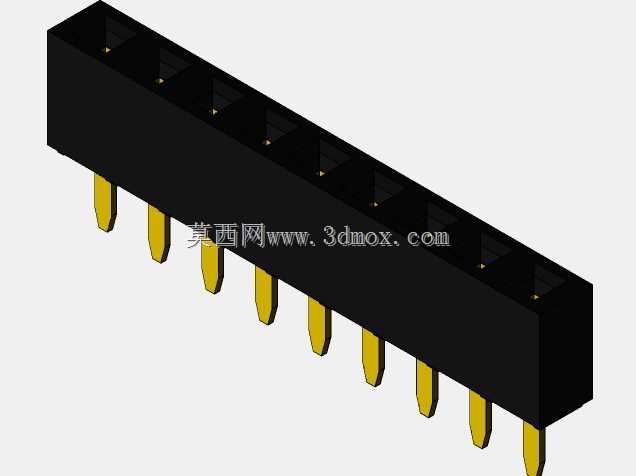

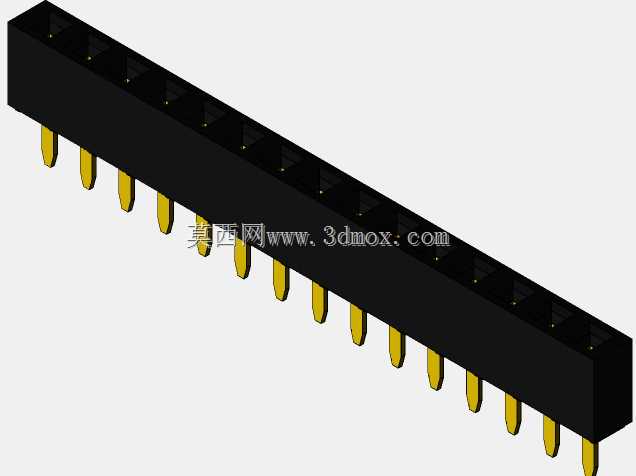

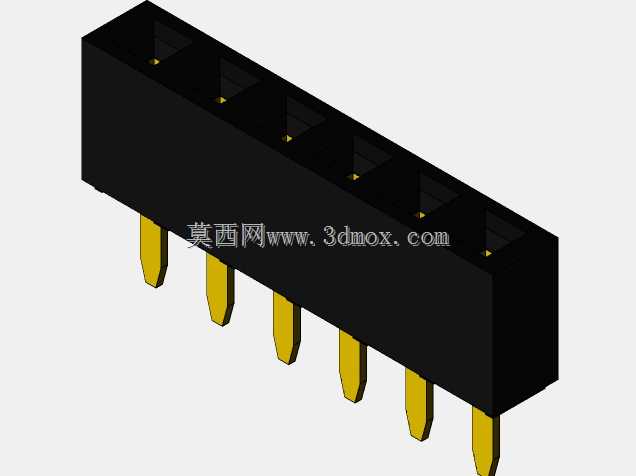

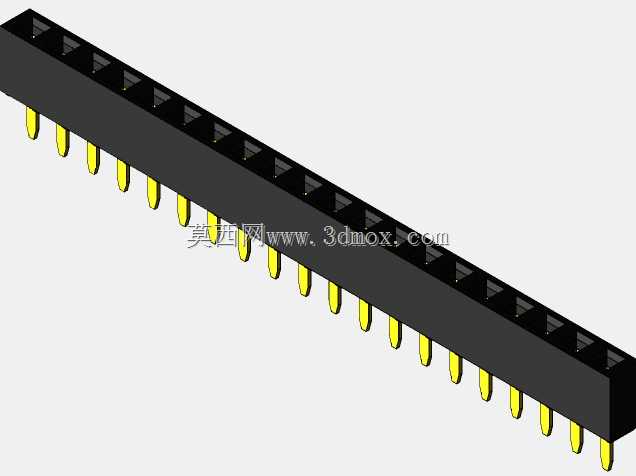

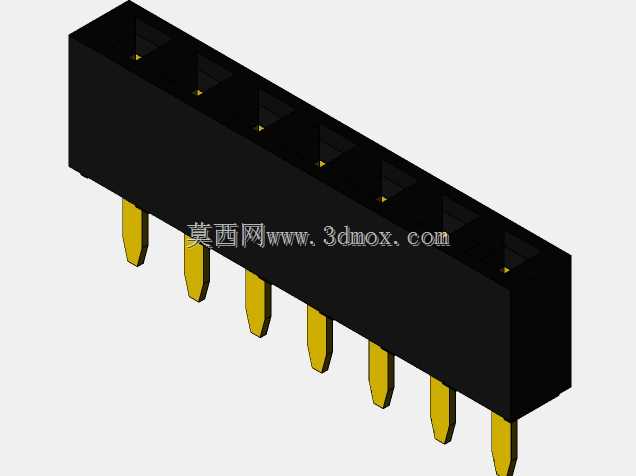

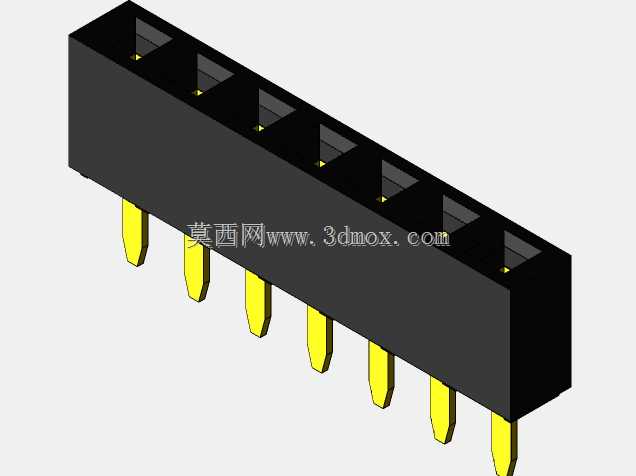

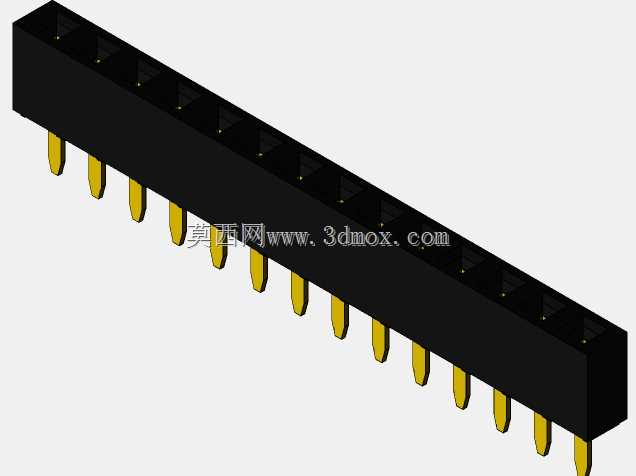

　　从实际安装边界来看，这款元件的塑体宽度为2.5mm，整体高度5mm，引脚伸出塑体底部的长度适配1.6mm标准厚度PCB的通孔焊接要求，针数覆盖2至20针的常规规格，对应总长度从5.58mm延伸至51.3mm，能匹配不同IO点数的板载信号传输需求。建模时首先要确定节距基准，2.54mm是英制0.1英寸换算后的公制标称值，实际建模时插孔的中心距公差要控制在±0.05mm以内，避免和配套排针对插时出现卡滞或接触不良的问题。

　　塑体部分的设计要兼顾绝缘性能与焊接耐温，内部的插孔腔体要做定位台阶，确保内部接触弹片装入后不会出现轴向窜动，塑体底部的引脚伸出孔要做倒角处理，方便引脚插入时自动导正，不会出现引脚偏斜导致的焊接虚焊问题。引脚部分采用扁方结构，和PCB通孔的间隙控制在0.15-0.2mm之间，既保证插件时能顺利插入，又不会因为间隙过大导致焊锡爬锡不足。

　　实际应用中，这类连接器主要承担板对板垂直连接、板对排线转接的信号传输作用，在单片机开发板、工业IO模块、小型家电控制板上随处可见，选型时除了针数和尺寸，还要关注接触弹片的材质与镀层，常规场景下黄铜镀锡即可满足要求，在高振动、高腐蚀的工业场景下则需要选用磷青铜镀金的接触件，提升连接可靠性。建模过程中要注意区分塑体和金属引脚的材质特征，塑体表面做亚光质感处理，引脚部分做金属光泽渲染，还原实物的视觉特征，同时要把插孔内部的弹片避让空间做出来，不能做成实心结构，要符合实际零件的装配逻辑。

　　从结构设计的角度看，这类排母的设计难点在于兼顾小型化和结构强度，2.54mm节距的空间本身非常紧凑，要在有限的塑体空间内布置接触弹片，还要保证塑体有足够的强度，不会在插拔过程中出现开裂，所以塑体的侧壁厚度不能小于0.4mm，插孔之间的隔筋厚度要保证在0.3mm以上，避免注塑时出现缺胶或者强度不足的问题。引脚和塑体的固定采用过盈压装结构，引脚中部设计有倒刺结构，压入塑体后能和塑体紧密结合，承受插拔力时不会出现引脚脱出的问题。

　　在PCB封装设计匹配上，这款连接器的焊盘尺寸要对应引脚截面做0.2mm的外扩，焊盘之间的阻焊桥要保证清晰，避免焊接时出现连锡问题，插件时引脚伸出PCB背面的长度控制在1-1.5mm，剪脚后不会和其他底层元件干涉。对于不同针数的变体，建模时可以采用参数化阵列的方式，以2.54mm为步距调整针数，快速生成不同长度的模型，不用重复绘制基础结构，提升建模效率。

　　实际生产中，这类连接器的塑体一般采用PA6T或者LCP高温工程塑料注塑成型，能承受260℃的波峰焊温度不会出现变形，金属引脚先经过冲压成型，再做表面镀层处理，最后通过自动装配机压入塑体，完成后还要做插拔力测试、接触电阻测试、绝缘耐压测试，确保出厂产品的电气性能和机械性能符合使用要求。在三维建模时，不需要把内部的接触弹片做的过于细碎，只要把外部装配尺寸、安装尺寸做准确，就能满足结构设计时的干涉检查、布局选型需求，毕竟在整机结构设计阶段，主要关注的是连接器的外形占位、安装位置是否和其他结构件冲突，不需要还原到零件级的所有细节。
