THT直插式2.54mm节距双排连接器插脚

　　在消费电子、工业控制板卡、通讯设备的PCB组装环节，板间信号与小电流传输的可靠性，很大程度上取决于板载接插件的选型合理性，这类THT通孔焊接的插脚排针，是目前板对板、板对线连接场景里应用覆盖最广的基础连接元件之一。不同于表贴式排针对回流焊工艺的适配要求，这类直插式插脚在波峰焊、手工补焊场景下的容错率更高，对于小批量试制、工控类厚PCB板的连接场景，焊点的机械抗拉强度更有优势，能承受一定程度的插拔冲击与设备运行中的振动载荷，不会因为长期的微幅振动出现焊点脱焊、接触不良的问题。

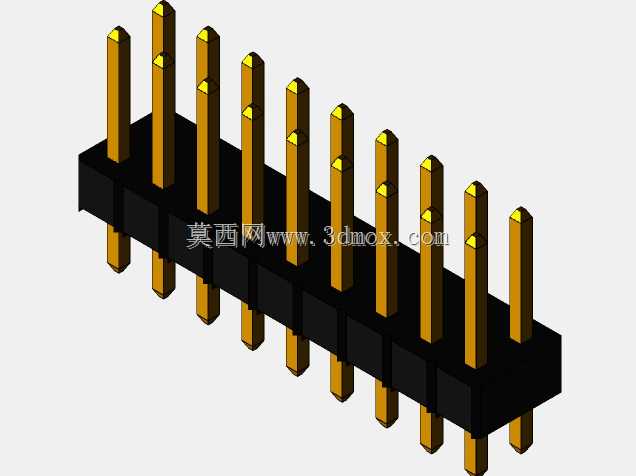

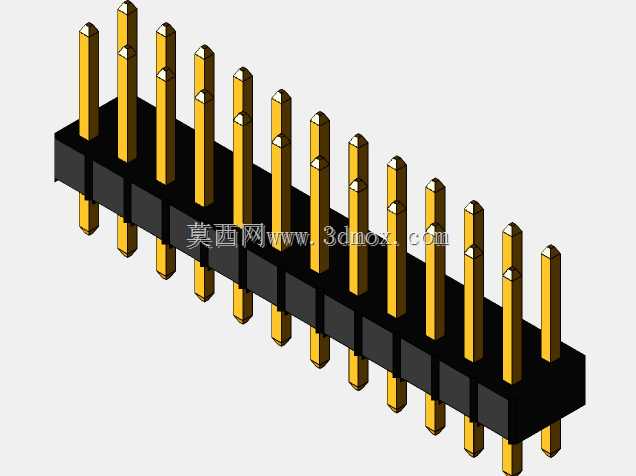

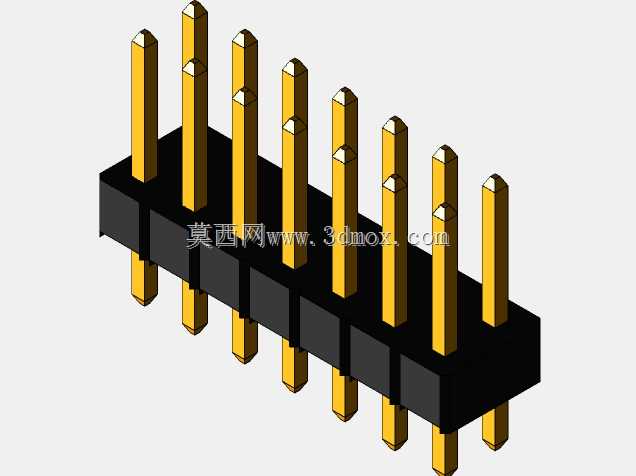

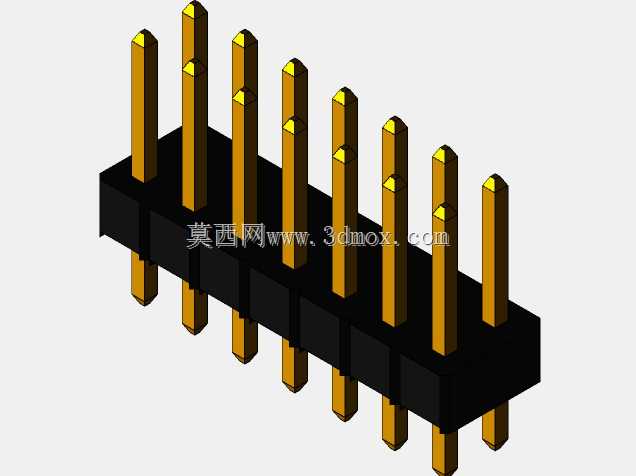

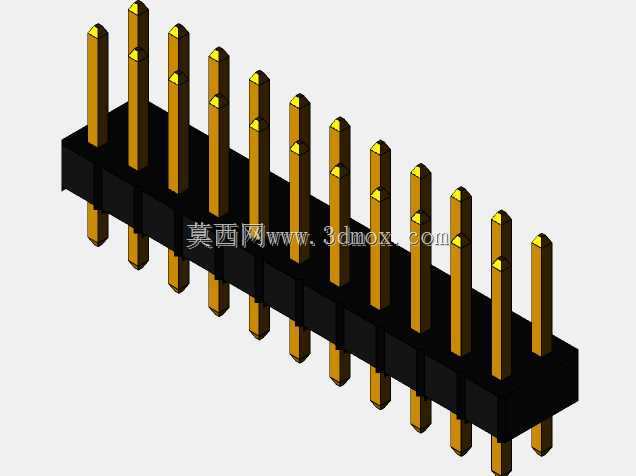

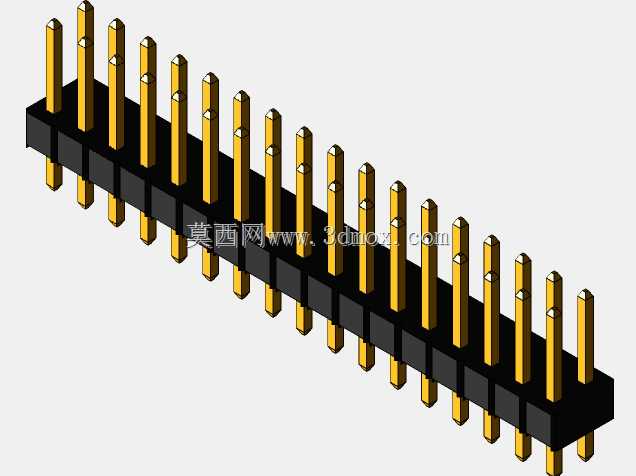

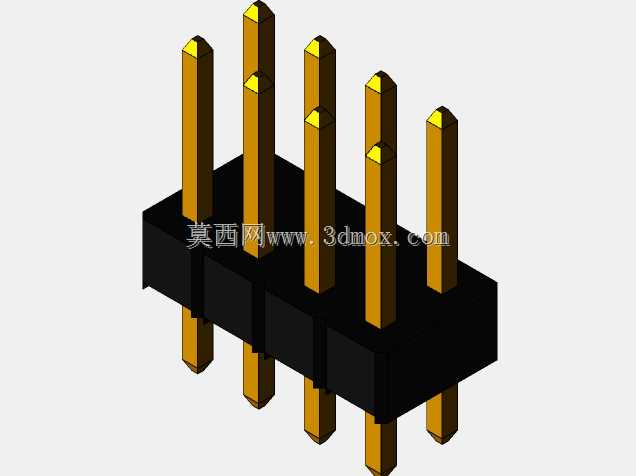

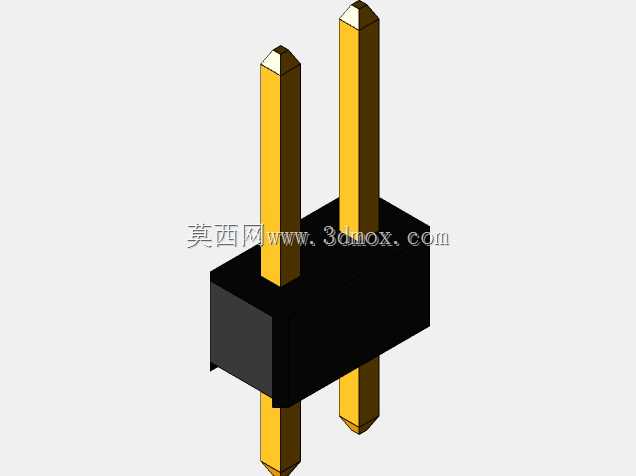

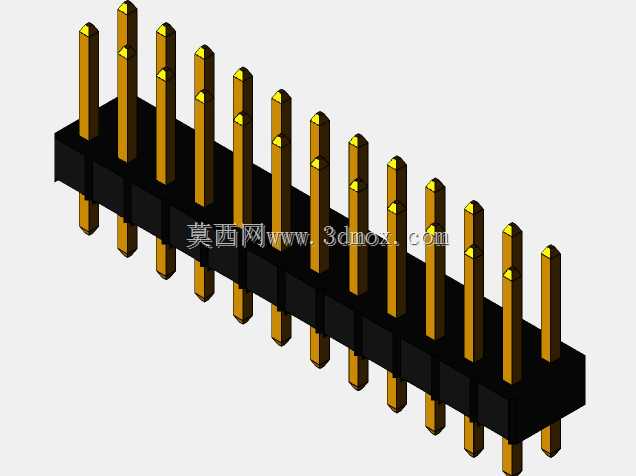

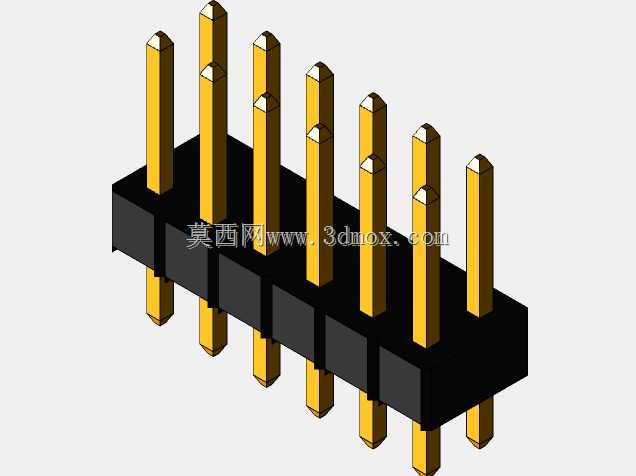

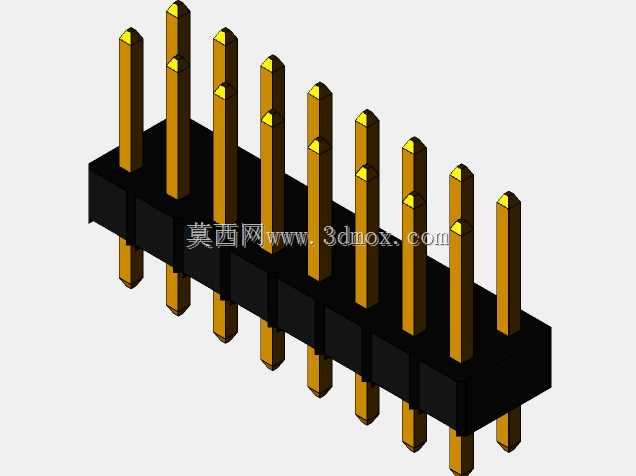

　　从结构设计逻辑来看，这款插脚采用黑色绝缘基座搭配黄铜镀锡插针的经典结构，绝缘基座选用耐高温的工程塑料材质，能够耐受焊接过程中的瞬时高温，不会出现基座融化变形、插针移位的问题，同时基座的绝缘电阻满足常规低压信号传输的绝缘要求，避免相邻插针之间出现爬电、短路的风险。插针部分采用方形截面设计，相比圆形插针，方形插针与配套排母的接触簧片贴合面积更大，接触电阻更低，信号传输过程中的损耗更小，同时插针端部做了倒角导向处理，在与排母对插的时候能够自动导正，不会出现插针顶弯、对位偏差的问题，降低组装环节的不良率。

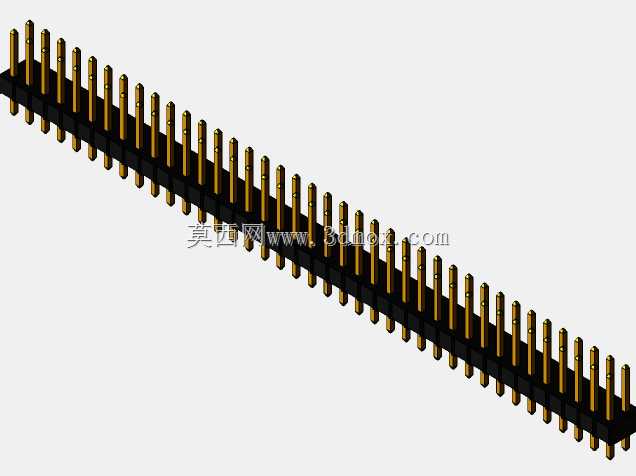

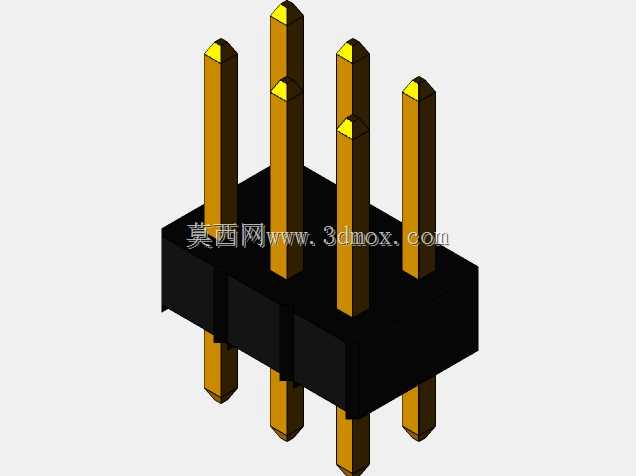

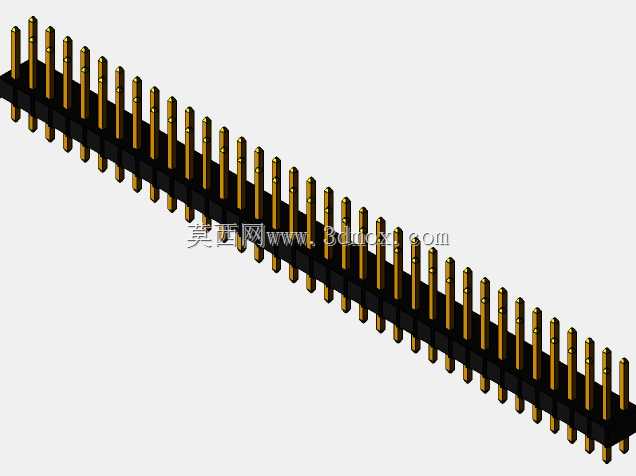

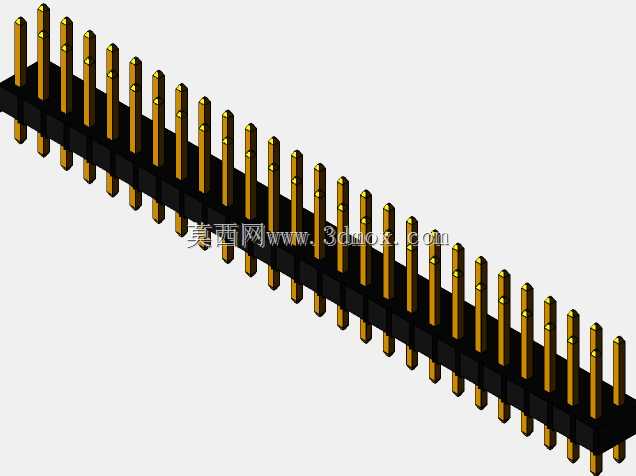

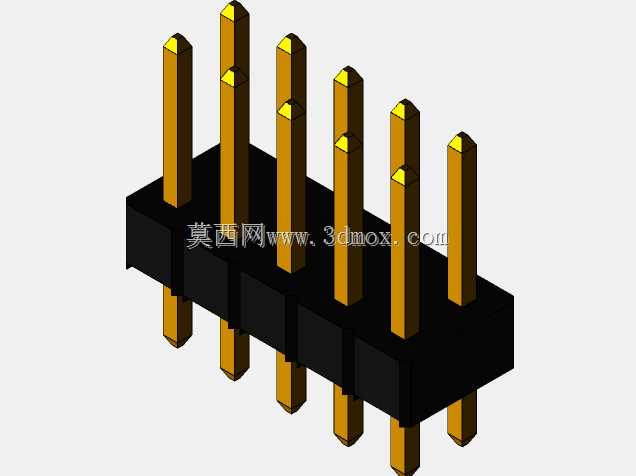

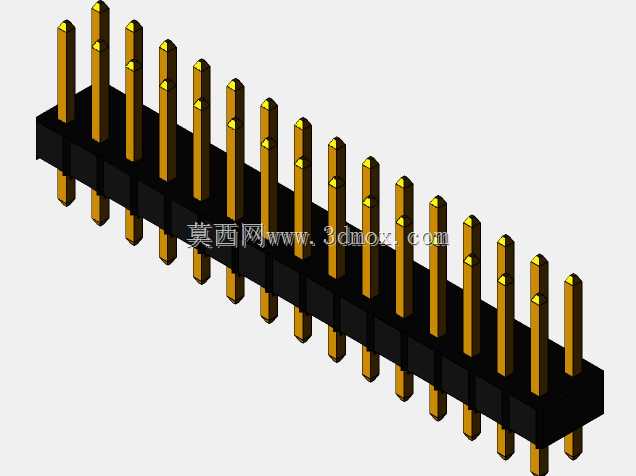

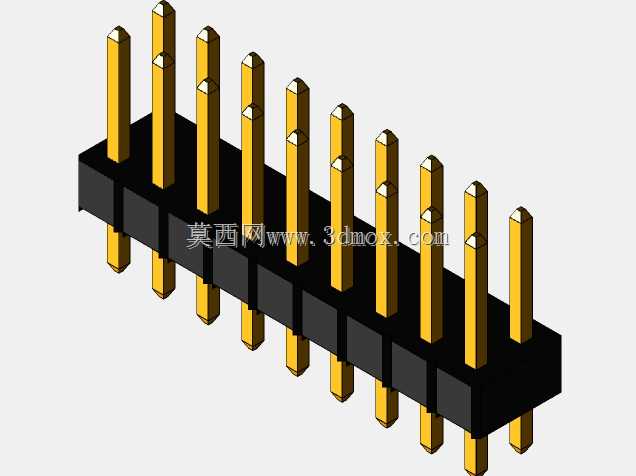

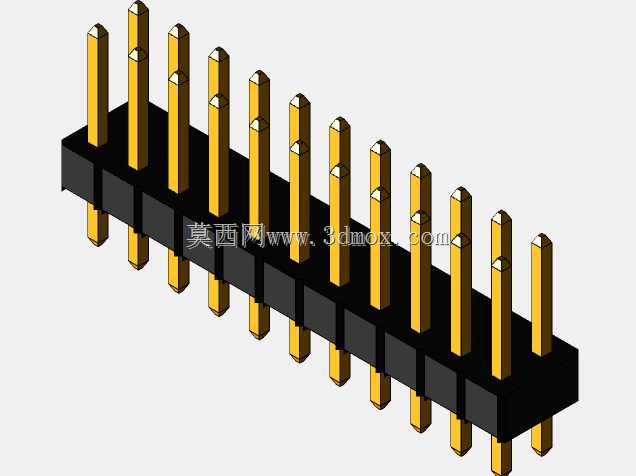

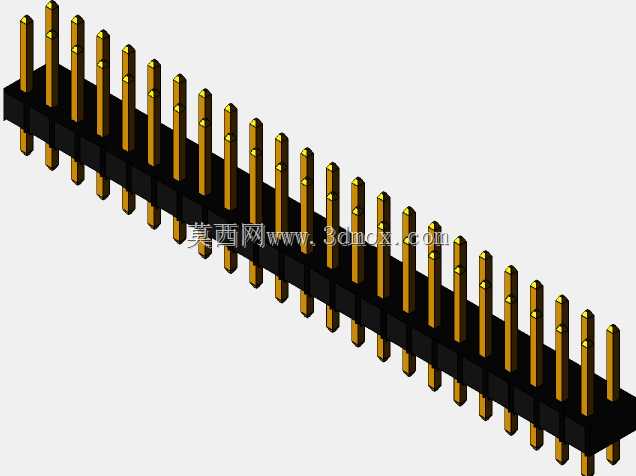

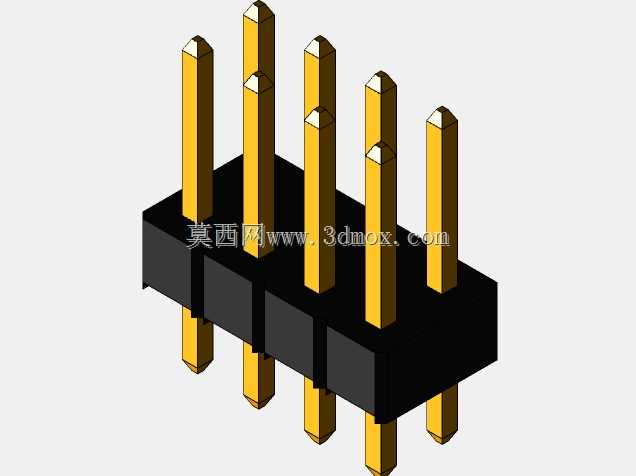

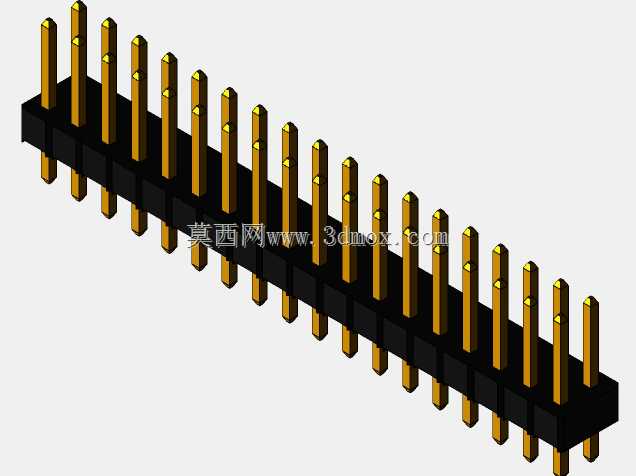

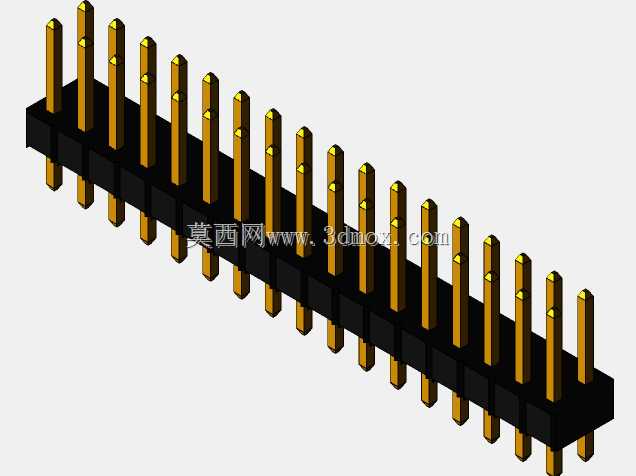

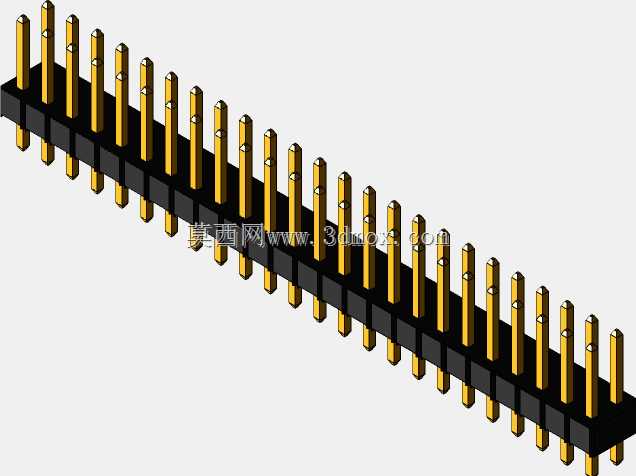

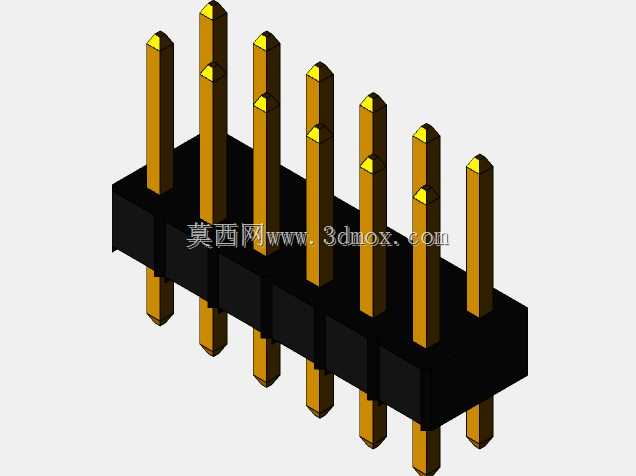

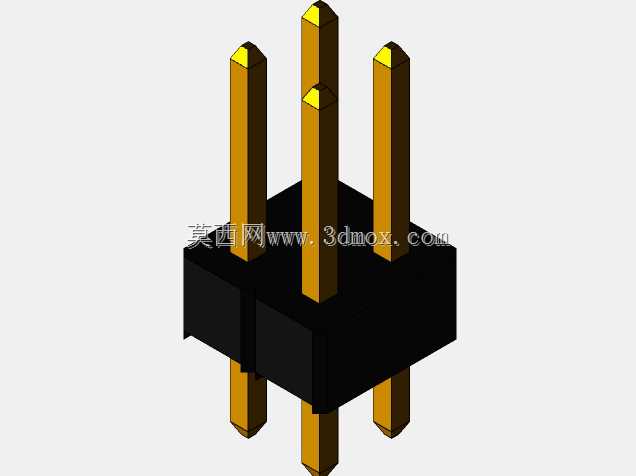

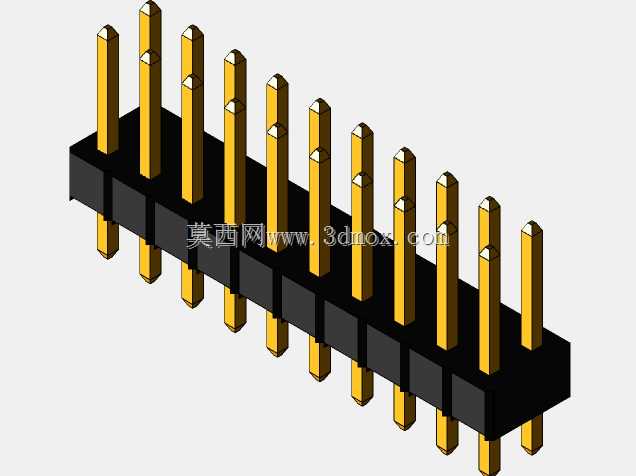

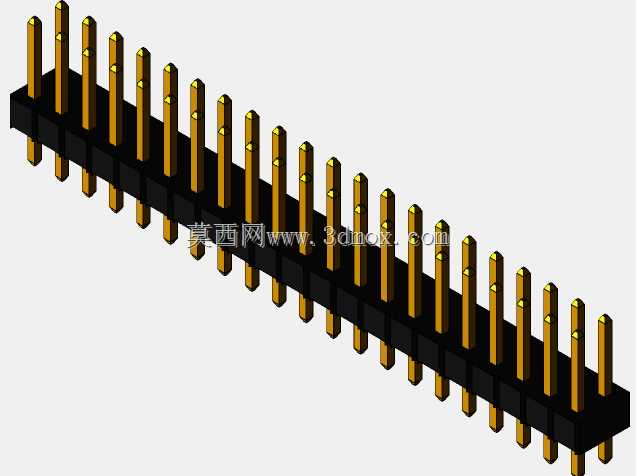

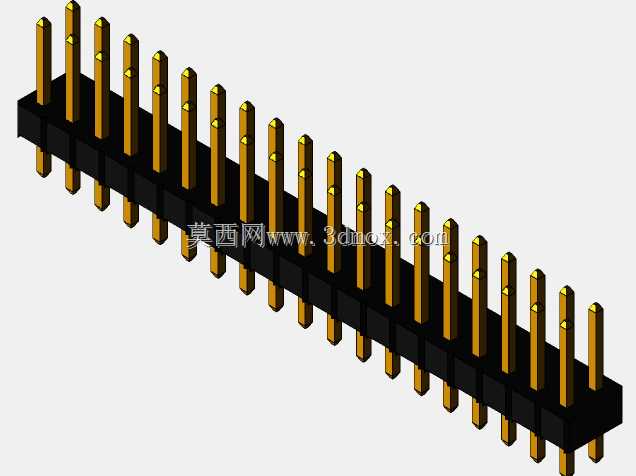

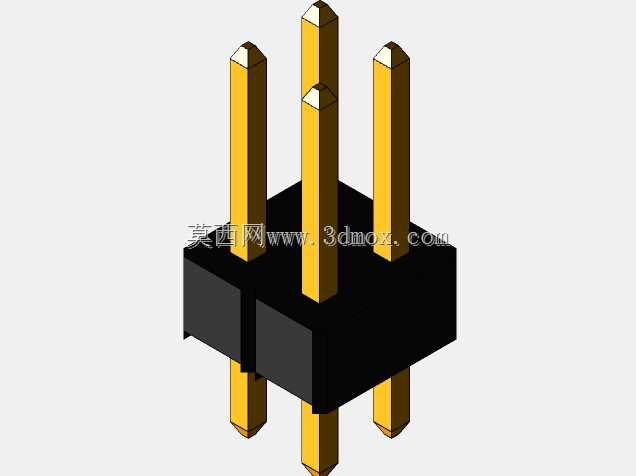

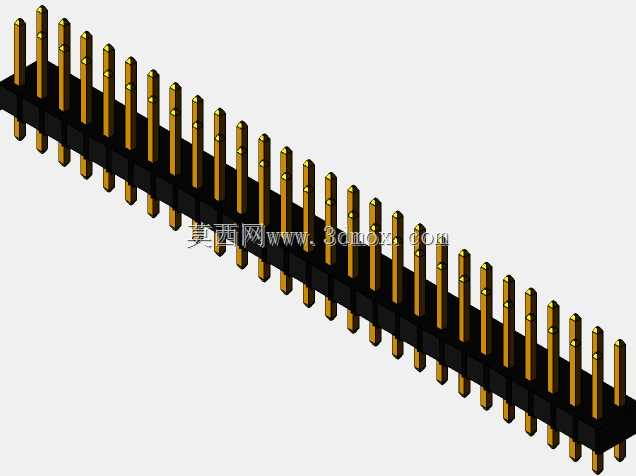

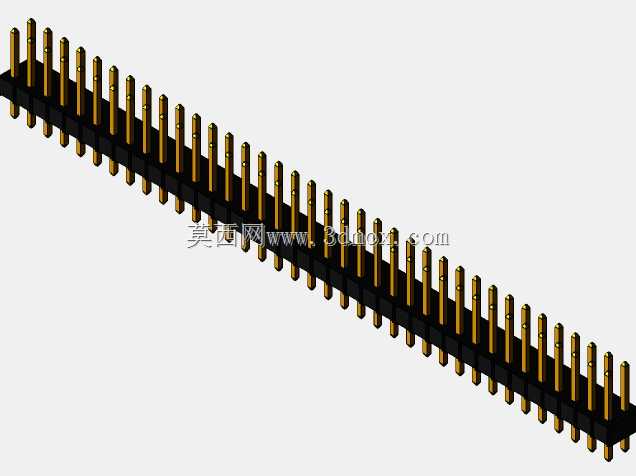

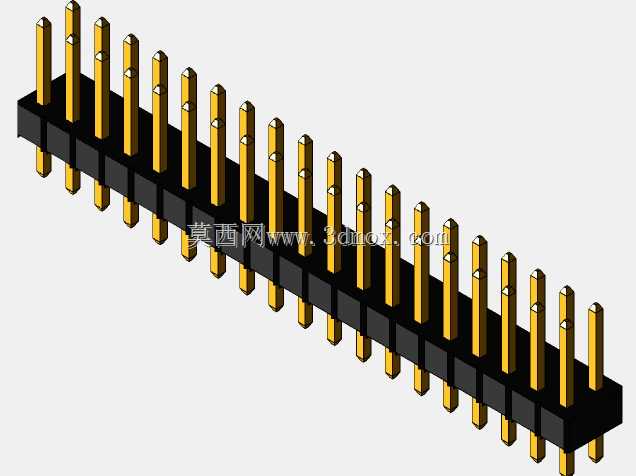

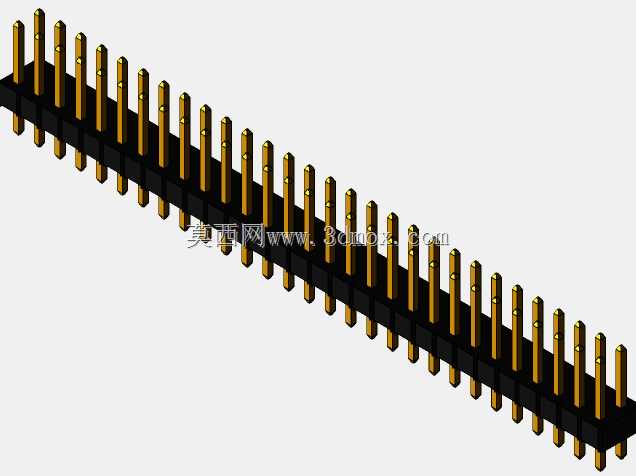

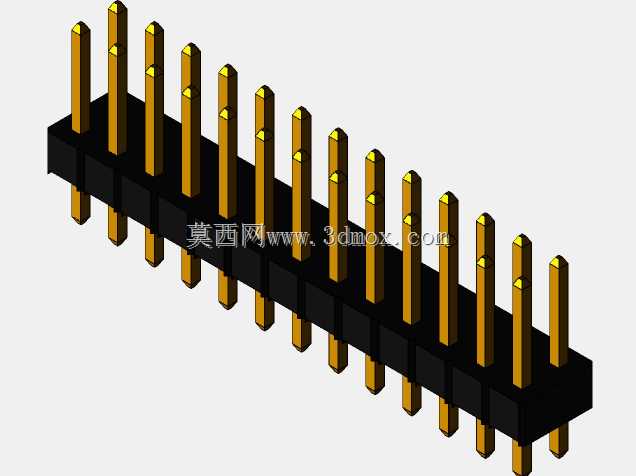

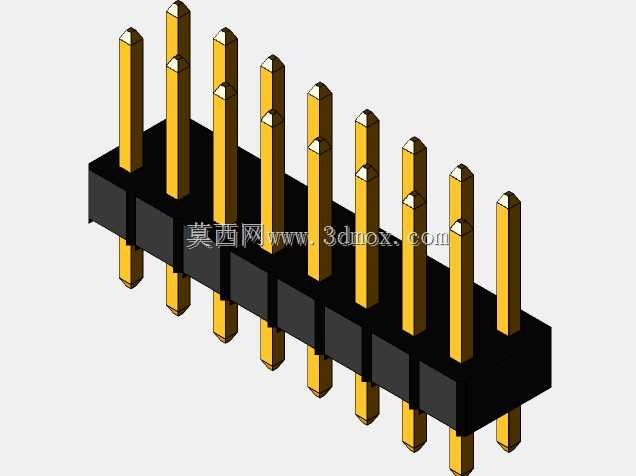

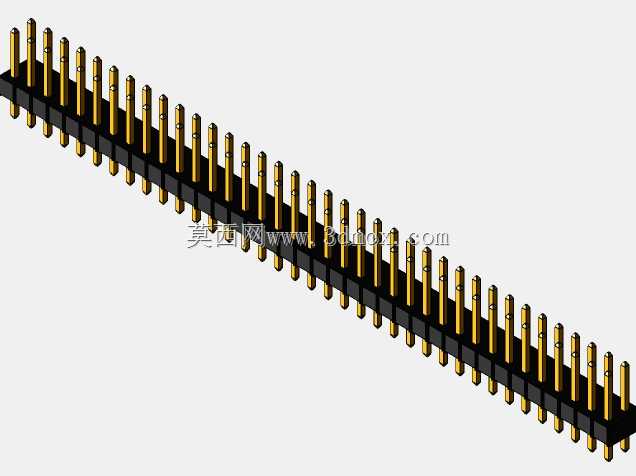

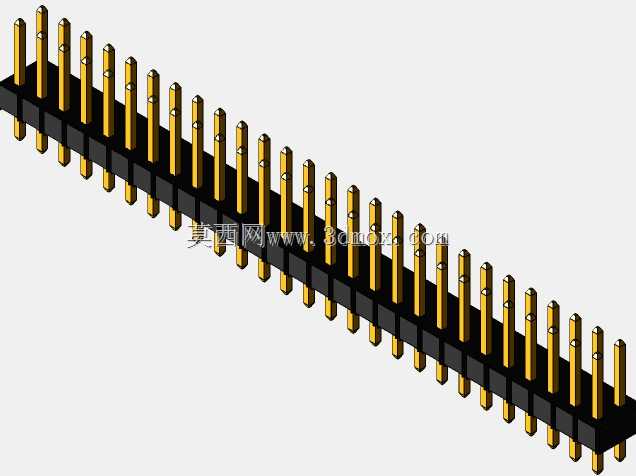

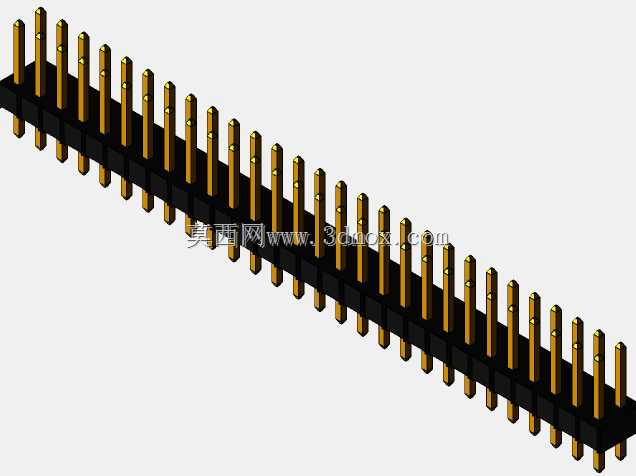

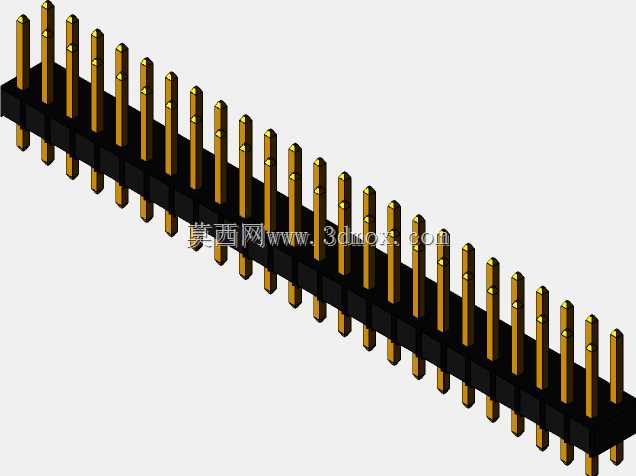

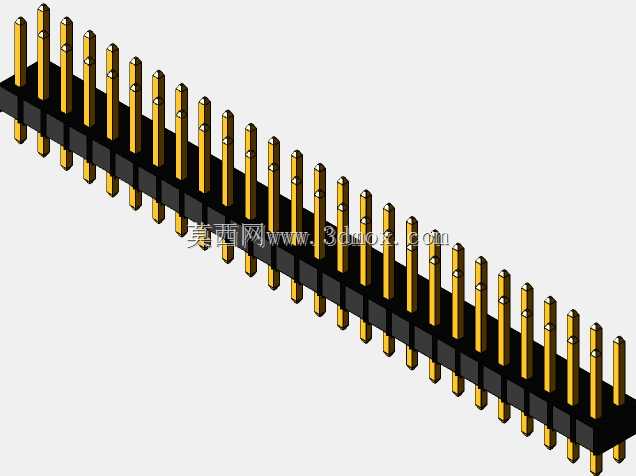

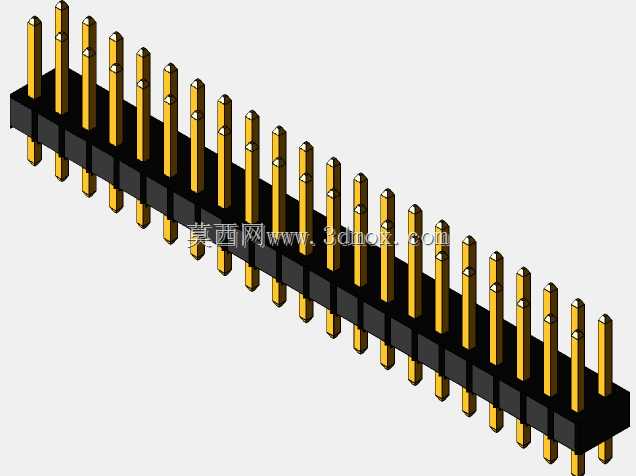

　　尺寸边界上，这款插脚的标准节距为2.54mm，是目前电子行业通用的标准接插件节距，能够匹配市面上绝大多数通用排母、杜邦线座的安装尺寸，互换性极强。插脚的宽度方向尺寸为5.08mm，对应双排插针的两排针间距，同样符合行业通用的双排排针尺寸规范，在PCB封装设计时可以直接调用标准封装库，不需要单独定制封装，能够大幅缩短硬件设计的周期。插针的露出高度为8.89mm，这个露出长度既能够保证穿过常规厚度的PCB板后，在焊接面留出足够的焊锡浸润长度，形成饱满可靠的焊点，同时露出的插针长度也能够满足与排母对插时的啮合深度要求，不会因为啮合长度不足导致插拔过程中松脱。针对不同的板卡连接需求，同系列插脚可以提供2Pin到80Pin的不同针数规格，覆盖从简单的电源信号传输到多通道并行数据传输的不同需求，设计选型时可以根据实际需要的信号通路数量灵活选择对应的针数规格，不需要额外裁切调整。

　　在实际安装使用过程中，这类插脚的定位依靠插针与PCB过孔的间隙配合实现，基座底部与PCB板面贴合，能够在焊接时提供稳定的支撑，避免插脚出现歪斜。插针穿过PCB过孔后，焊接时焊锡会沿着插针表面浸润上升，形成内凹的饱满焊点，既保证电气连接的可靠性，也提供足够的机械固定强度。在对插使用时，插针与排母内部的镀金簧片弹性接触，能够保证多次插拔后仍然保持稳定的接触压力，不会因为氧化导致接触电阻升高，适合需要经常拆装调试的设备场景，比如开发板、测试治具、模块化工业设备的板间连接。

　　从设计建模的角度来看，这类标准接插件的建模重点在于对安装尺寸的精准把控，节距、排距、插针直径、插针长度、基座外形尺寸都需要严格遵循行业通用规范，否则在实际组装时会出现插不进PCB过孔、与排母对插错位、与周边元件干涉的问题。建模过程中需要重点还原插针端部的导向倒角、基座的定位卡槽、插针与基座的配合位置，保证导出的三维模型能够直接用于PCB的3D布局检查，在设计阶段就排查掉接插件与周边结构件、高大元件的干涉问题，减少后期打样的改模次数。同时这类标准件的模型可以纳入企业的标准件库，在不同的板卡设计项目中直接调用，不需要重复建模，提升结构设计与硬件设计的协同效率。
