单排直插THT排针连接器结构设计

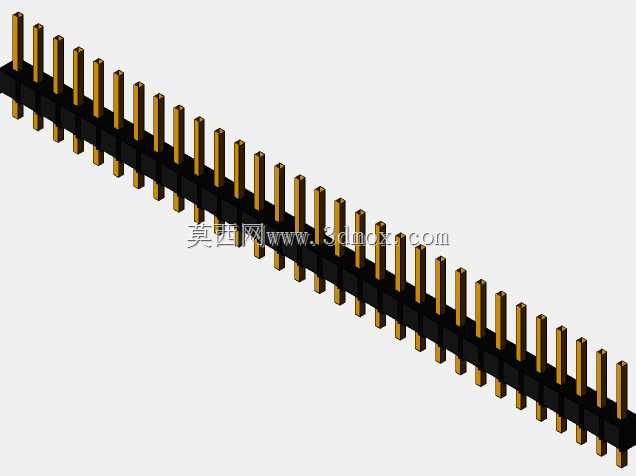

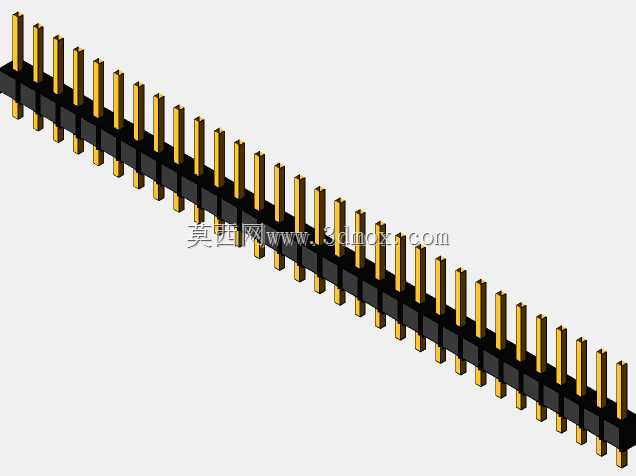

　　在消费电子、工业控制板卡、通讯设备的板级互连场景里，单排直插排针是应用频次极高的板间连接元件，这款31Pin的THT销头排针，主要承担两块PCB之间的信号与小电流传输功能，常见于工控IO扩展板、嵌入式开发板、电源模块的信号引出与板间对接场景，相比贴片排针，通孔插装的结构在抗振动、耐插拔的工况下表现更稳定，适合工业现场存在轻微振动、需要反复拆装调试的设备内部连接。

　　设计这款排针时，首先要匹配标准2.54mm的通用排针节距，这个节距是全球电子行业通用的板间互连标准间距，能和市面上绝大多数排母、IDC连接器、面包板测试座实现兼容互换，不需要额外定制适配的对接元件，降低选型和采购成本。整体长度方向的尺寸控制在78.74mm，刚好对应31个针位的排布长度，每个针位中心间距严格控制在2.54mm±0.05mm的公差范围内，避免出现插装时针脚偏位无法穿过PCB焊盘的问题。针体宽度方向尺寸为2.54mm，高度方向尺寸为8.89mm，这个高度是插装后针体露出PCB板面的有效高度，既保证插装后焊锡能充分浸润针脚根部形成可靠焊点，又不会因为针体过高导致板间堆叠时出现干涉，适配常规10mm以内的板间堆叠间距需求。

　　针体部分采用方形截面的插针设计，相比圆形插针，方形插针在和排母的弹片接触时能形成更大的接触面积，降低接触电阻，减少信号传输过程中的损耗，同时方形结构在插装时能提供更清晰的插拔手感，方便装配人员判断是否插装到位。插针根部和塑胶本体的结合位置做了防退卡位设计，插针压入塑胶本体后，卡位结构能防止插针在插拔过程中出现松动、退针的问题，保证长期使用的连接可靠性。塑胶本体采用耐高温的热塑性材料，能承受波峰焊、回流焊过程中的高温冲击，不会出现塑胶融化、针位偏移的问题，本体上的每个针孔都做了导向倒角，插针压入时能自动导正，避免压装时针脚弯曲变形。

　　在安装边界设计上，这款排针的插装孔径推荐采用0.8mm±0.05mm的PCB通孔设计，焊盘直径设计为1.5mm，既能保证插针顺利穿过焊盘，又能给焊锡提供足够的附着面积，形成强度足够的焊点。排针本体两端的第一个针位和最后一个针位距离本体端面的距离控制在1.27mm，也就是半个节距的尺寸，这个设计是行业通用的端距规范，能保证排针在PCB上布局时，和板边、周边元件的安全距离符合安规要求，不会出现本体超出板边、和周边元件干涉的问题。

　　实际选型使用时，这款排针的额定电流可以满足每个针位1A的信号传输需求，接触电阻控制在20mΩ以内，绝缘电阻大于1000MΩ，能在-40℃到105℃的工作温度范围内稳定工作，适合绝大多数室内工业设备、消费电子产品的使用工况。设计三维模型时，每个针体的棱角、塑胶本体的卡位结构、针脚的长度公差都做了精准还原，结构工程师在做PCB布局、整机结构堆叠时，可以直接调用这个模型进行干涉检查，不需要反复核对尺寸参数，能有效减少结构设计阶段的出错概率，缩短产品开发周期。在做整机装配模拟时，还可以通过这个模型模拟排针插装的过程，检查插装路径上是否存在结构干涉，提前发现设计缺陷，避免开模、打样后才发现装配问题造成的成本浪费。
