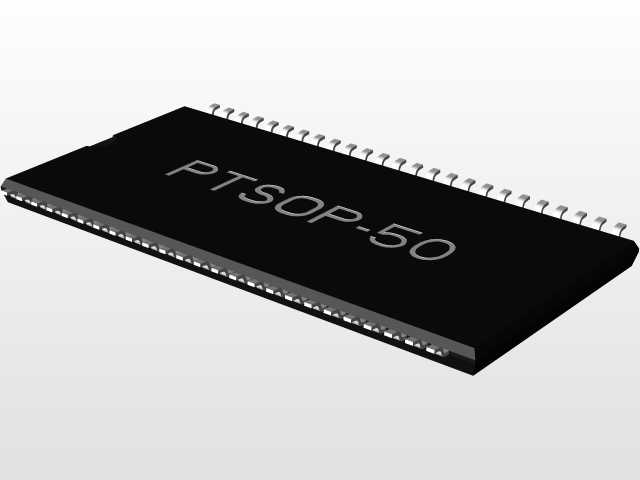

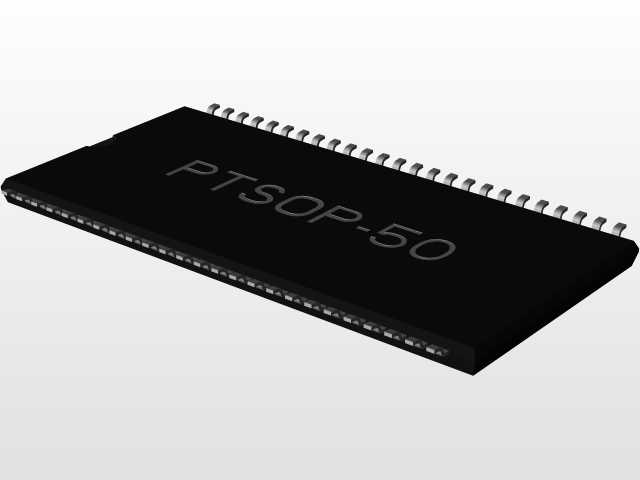

PTSOP-II反向50针0.8螺距贴片芯片封装

　　做消费类电子主板布线的时候，经常会碰到板载存储、电源管理类芯片选用薄型小外形封装的场景，这款反向引脚排布的50针PTSOP-II封装模型，刚好对应量产中常用的窄体薄贴装芯片规格，能直接导入PCB结构干涉检查环节，不用再对着器件手册反复核对引脚投影和本体高度。

　　从实际贴装场景来看，这类封装的芯片多用于路由器主板、机顶盒主控、车载影音模块的板载电路，因为本体厚度薄，引脚共面性要求高，在做回流焊治具设计的时候，必须精准卡控本体的长宽边界，避免治具压边碰到芯片塑封本体导致焊接偏移。模型里还原的21.45mm本体长度、10.16mm本体宽度，刚好对应料盘编带的料槽尺寸，做SMT上料架适配的时候，能直接核对料带定位孔和芯片拾取中心点的位置偏差，不用等实物样品到了再调整吸嘴坐标。

　　设计这个封装三维模型的时候，首先要明确反向引脚的排布逻辑——和常规正向PTSOP的引脚起始点镜像对称，一号引脚定位在本体短边的另一侧，这点在做PCB封装库对应的时候很容易踩坑，模型特意把引脚的折弯弧度、引脚伸出本体的长度做了1:1还原，引脚末端的共面高度差控制在0.1mm以内，和实际器件的引脚成型公差保持一致，做结构装配检查的时候，能直接模拟引脚焊盘接触的状态，不会出现模型引脚悬空导致的干涉误判。

　　引脚螺距0.8mm是这类中引脚数贴片封装的通用规格，对应焊盘的宽度、引脚间的安全间距都有成熟的布线规范，模型里每个引脚的宽度、厚度都按照JEDEC封装标准做了还原，在做主板堆叠设计的时候，能直接检查芯片下方是否可以走表层信号线，或者是否需要预留散热过孔的位置——因为这类薄型封装的芯片底部和PCB表面的间隙很小，一般只有0.15mm左右，如果布线的时候不注意，丝印层的油墨厚度或者阻焊凸起都可能导致芯片贴装后翘起，模型里特意把本体底部的凹陷区域做了还原，能直观看到芯片和PCB板面的实际接触区域。

　　从安装边界来看，这款芯片的贴装区域周边要预留至少1.5mm的器件禁布区，一方面是给SMT吸嘴留取件空间，另一方面是给返修风枪留操作间隙，模型里把本体四个角的塑封圆角、引脚顶端的倒角都做了细节还原，在做整机外壳的内部凸台避让的时候，能精准计算外壳内壁到芯片表面的安全距离，避免外壳装配后压到芯片表面导致器件损坏。另外这类反向引脚的封装在手工返修的时候很容易出现引脚焊连的问题，模型里引脚之间的间隙和实际器件一致，做返修工装定位的时候，可以直接参照模型的引脚位置做定位卡槽，不用反复测量引脚间距。

　　在做热仿真分析的时候，这个模型的塑封本体导热系数、金属引脚的导热参数都可以直接赋予对应材料属性，模拟芯片满负载工作时的热量传导路径，因为薄型封装的热量主要通过引脚传导到PCB焊盘，模型里引脚和塑封本体的结合面做了贴合处理，不会出现热仿真时的接触热阻偏差。另外在做整机跌落仿真的时候，模型的本体重量、引脚的抗弯强度参数都可以对应实际器件参数，模拟跌落过程中引脚是否会出现变形脱焊，提前在主板布局的时候调整芯片的安装位置，避开应力集中的板边区域。

　　很多工程师在做封装库的时候容易忽略塑封本体的拔模斜度，实际量产的芯片塑封本体侧面是有微小斜度的，模型里还原了这个细节，在做相邻器件排布的时候，不会因为模型是直壁本体导致实际贴装时出现器件侧面干涉的问题——尤其是板上多个同类型贴片芯片并排布置的时候，本体之间的间隙要考虑塑封斜度带来的上部尺寸差，避免过回流焊的时候高温下塑封本体轻微膨胀导致相邻器件挤压移位。
