PTSOP-II型44引脚贴片SMD芯片三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装型封装芯片的三维结构准确性直接决定了后期SMT贴片工序的良率，也影响着整板的EMC性能与空间利用率。这款PTSOP-II封装的44引脚芯片，是板级设计中常用的中小规模存储、接口类集成电路的标准封装形式，很多并行接口的Flash、SRAM以及低速总线接口芯片都会采用该类封装，在工控主板、路由器终端、老式消费类数码产品的电路板上十分常见。做板级结构设计的时候，很多新手容易忽略封装引脚的成型细节，直接用规则矩形片体代替引脚，等到实际做贴片干涉检查或者钢网开模的时候才发现问题，要么是引脚共面度不符合工艺要求，要么是焊盘与引脚的搭接长度不足导致虚焊风险。

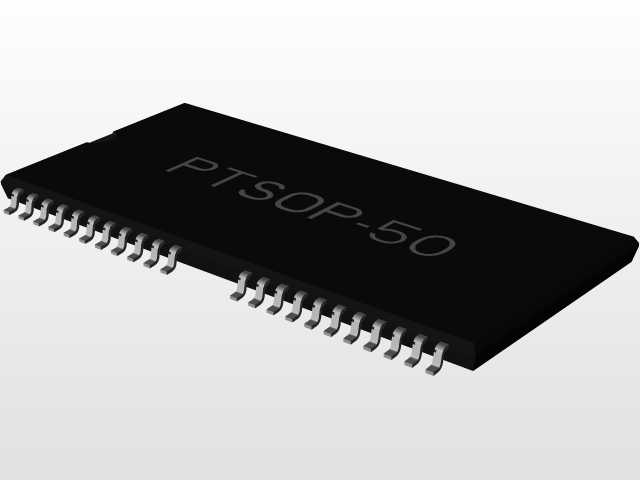

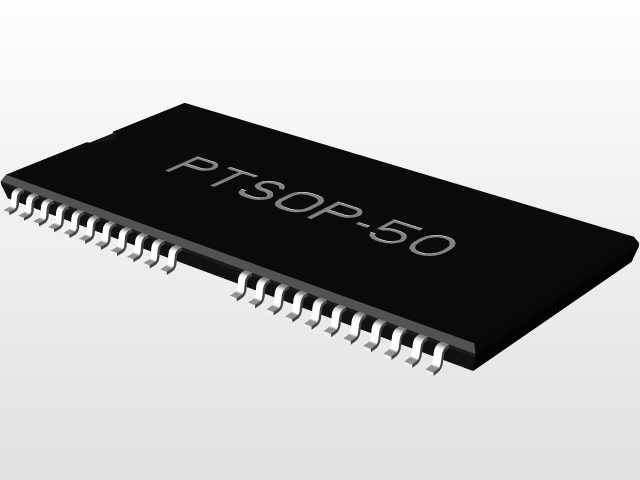

　　这款模型在构建的时候完全还原了真实器件的引脚成型特征，引脚从封装本体侧面引出后经过两次弯折，最终形成与PCB焊盘平行的贴装接触面，每一个引脚的弯折半径、伸出长度、引脚间距都严格按照实际器件的成型公差做了还原，不会出现简化模型那种引脚直来直去的问题。从安装边界来看，该芯片本体长度为21.45mm，宽度为10.16mm，引脚中心间距为0.8mm，属于细间距表面贴装器件，在做PCB布局的时候，除了要预留本体的投影空间，还要在芯片两侧引脚外预留至少1.5mm的工艺操作空间，方便SMT产线的吸嘴取放以及后期的返修操作，同时要注意芯片下方不要布置过孔或者高度超过0.5mm的表贴元件，避免芯片贴装后出现顶起导致的引脚虚焊。在实际的设备应用中，

　　这类封装的芯片大多布置在PCB的主信号流路径上，因为是平行引出引脚，信号路径比BGA类封装更短，对于低速并行信号来说传输稳定性更好，而且相比传统的DIP直插封装，占用的PCB面积缩小了70%以上，高度也控制在2mm以内，非常适合对板厚空间有要求的薄型电子设备。做三维建模的时候，封装本体的边角做了微小的倒角处理，还原了真实塑封工艺的脱模特征，本体表面的标识区域做了轻微的凹陷处理，模拟真实芯片的激光打印标识区域的质感，不会像很多简化模型那样是完全光滑的直角块。引脚部分的金属质感也做了区分，引脚与塑封本体结合的位置做了轻微的溢胶特征还原，更贴近真实量产器件的外观细节。在做整板的热设计仿真的时候，

　　这个模型的本体尺寸与引脚的接触面积参数也可以直接复用，因为PTSOP封装的芯片散热主要通过引脚将热量传导到PCB的铜箔上，准确的引脚接触面积可以让热仿真的结果更贴近实际工作状态，避免出现热设计冗余过大或者散热不足的问题。很多结构工程师在做器件封装库的时候，往往只关注焊盘的尺寸，忽略了器件本体的高度与外形细节，导致后期做结构件干涉检查的时候，发现散热片或者屏蔽罩与芯片本体干涉，不得不重新改板，这款三维模型完整还原了器件的真实外形轮廓，可以直接导入PCB设计软件做3D布局检查，提前规避这类干涉问题。另外在做SMT产线的吸嘴选型仿真的时候，模型的本体顶面平整度特征也可以作为参考，该类封装的芯片顶面是完全平整的塑封面，适合采用直径5mm以上的真空吸嘴取放，不需要做特殊的吸嘴定制，这也是该封装在量产中被广泛应用的原因之一，相比异形封装的器件，贴装效率可以提升30%以上，抛料率也能控制在千分之一以内。在引脚的排布上，44个引脚分两侧对称排布，每侧22个引脚，引脚的宽度为0.4mm，引脚之间的间隙为0.4mm，在做钢网设计的时候，对应的焊盘开口宽度一般设置为0.38mm，长度比引脚接触长度长0.2mm，保证焊锡量充足的同时避免相邻引脚连锡，这些细节在三维模型上都可以直接测量获取，不需要反复查阅器件手册核对尺寸。
