PQFP272扁平封装SMD芯片三维结构

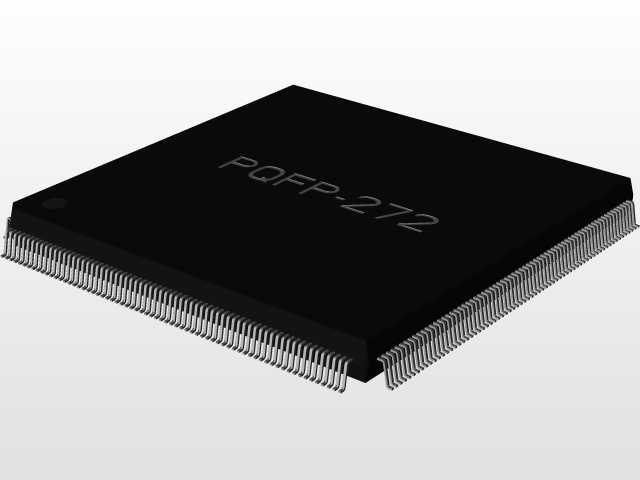

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装元器件的三维结构建模直接决定了后期板卡装配的干涉校验精度，PQFP272这类高密度引脚封装芯片，是很多中高端主控、逻辑器件常用的封装形式，很多刚接触结构设计的工程师容易忽略这类SMD器件的安装边界建模，等到SMT试产阶段才发现引脚间距匹配误差、器件高度与外壳干涉、焊盘对位偏移等问题，反而拉长了整体项目的调试周期。这款PQFP272封装的SMD芯片，采用0.5mm的引脚间距设计，整体本体宽度为36mm，四侧均匀分布272个鸥翼型引脚，这类引脚结构在SMT回流焊过程中具备一定的应力释放能力，相比直插封装能大幅缩小板卡占用面积，同时兼顾多引脚信号的引出需求，

　　适合引脚数量在200-300区间的数字逻辑芯片、微控制器、专用集成芯片使用。建模过程中首先要明确封装的核心尺寸边界：本体的长宽厚尺寸是PCB布局时器件占位的核心依据，引脚的成型角度、伸出长度、共面度公差是焊盘设计的关键参考，很多通用封装库只标注了本体长宽和引脚数量，忽略了引脚根部的倒角、本体底部的悬空间隙，实际做板卡堆叠设计时，底部间隙直接影响是否能在芯片下方布置走线或者小型贴片元件，引脚的共面度参数则关系到SMT焊接的良率，如果建模时引脚高度偏差超过0.1mm，就可能导致部分引脚虚焊。从实际应用场景来看，这类PQFP封装芯片广泛用在工业控制的PLC主控板、通讯设备的交换接口板、医疗电子的信号处理板上，

　　因为这类场景对板卡集成度有一定要求，同时不需要像BGA封装那样做复杂的盲埋孔设计，加工成本相对可控，维修更换也更方便。设计这类器件的三维模型时，不能只做外观的方块加引脚的简化结构，要还原引脚的弯折弧度：引脚从本体侧面引出后先水平延伸一段，再向下弯折形成焊接段，弯折处的圆角半径不能随意设定，要符合实际冲压成型的工艺特性，否则在做装配干涉检查时，会误判引脚和周边焊盘、丝印的距离。另外本体的边角倒角、表面标识区域的凹陷细节也要准确还原，虽然这些细节不影响电气性能，但在做整机产品的内部结构可视化、装配工艺指导文件制作时，精准的模型能让产线操作人员快速识别器件方向，避免贴装时芯片旋转180度导致的整板报废。还要注意安装边界的预留：

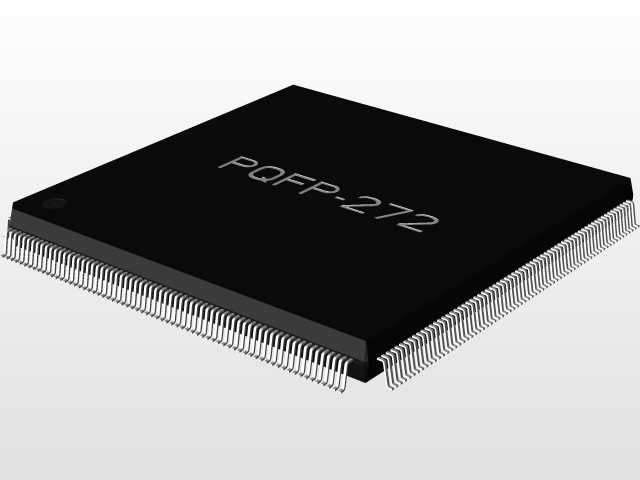

　　芯片本体四周要留出至少2mm的操作空间，方便SMT贴装时的吸嘴取放，以及后期维修时的热风枪操作空间，引脚外侧的焊盘长度要匹配引脚焊接段的长度，建模时可以把焊盘和器件作为装配整体做干涉校验，避免出现焊盘被丝印遮挡、或者和周边器件的安全距离不足的问题。很多工程师在做板卡结构设计时，习惯直接调用软件自带的通用封装库，但通用库往往是按照行业标准的最大值做的建模，不同厂商生产的同型号PQFP272芯片，在本体厚度、引脚伸出长度上会有零点几毫米的细微差异，如果是做高密度紧凑型板卡设计，这点差异就可能导致外壳装配时顶到芯片表面，或者引脚和周边金属结构件距离不足导致安规问题，因此按照实际选用的器件规格做精准的三维建模，是前期设计阶段规避后期生产问题的关键步骤。这款模型还原了芯片的真实外形细节，包括引脚的均匀排布、本体的哑光塑封质感、引脚的金属成型结构，可直接用于PCB布局的干涉校验、整机内部的结构堆叠、装配工艺的模拟演示，帮助结构设计人员在设计阶段就完成器件安装空间的核对，减少后续打样试产的迭代次数。
