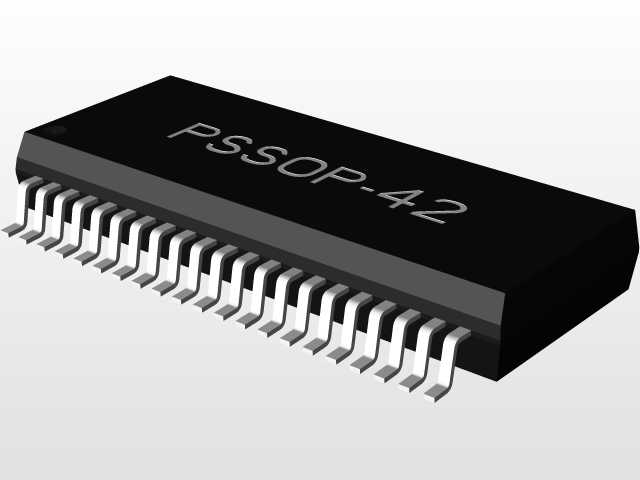

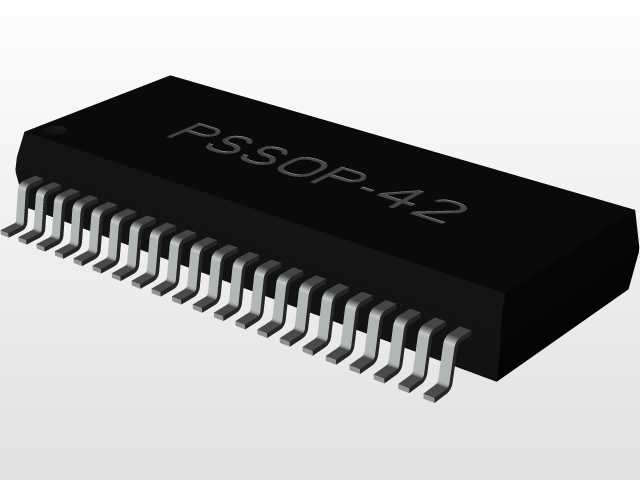

PSSOP42封装贴片芯片三维结构模型

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的三维结构建模是结构干涉校验、焊盘匹配设计、整机装配仿真的核心基础，PSSOP42这类窄间距小外形封装芯片，是当下中引脚数数模混合集成电路、接口转换芯片、电源管理芯片常用的封装形式，其三维模型的精度直接决定了PCB设计阶段可制造性分析的可靠性。

　　从实际工程应用场景来看，这类42引脚的PSSOP封装芯片，常被用于工业采集模块的信号调理电路、车载电子的接口转换单元、家用智能设备的主控周边电路，在板卡装配过程中，需要通过回流焊完成表贴焊接，因此模型的外形尺寸、引脚共面度、引脚间距参数，直接关系到钢网开孔设计、贴片吸嘴选型、焊接温度场仿真的准确性。不少刚接触板级结构设计的工程师容易忽略封装本体的高度公差、引脚成型后的外扩尺寸，导致装配时出现芯片与周边结构件干涉、引脚与焊盘对位偏移的问题，精准的三维模型能在设计阶段就规避这类量产隐患。

　　这款PSSOP42封装的设计思路，完全贴合表面贴装工艺的量产要求，本体采用塑封成型的矩形结构，引脚分布在本体两侧长边，采用鸥翼型成型结构，这种引脚结构一方面能在焊接时形成良好的焊锡浸润弯月面，提升焊接可靠性，另一方面鸥翼型引脚具备一定的弹性形变能力，能抵消PCB与芯片本体之间因热膨胀系数差异带来的应力，避免温度循环过程中引脚断裂。建模过程中严格遵循封装的实际成型工艺，引脚的弯折半径、引脚伸出本体的长度、引脚末端的宽度都按照实际量产的封装规范还原，没有做简化处理，能直接用于焊盘匹配设计。

　　从安装边界尺寸来看，这款封装本体长度为18.16mm，宽度为7.15mm，相邻引脚的中心间距为0.8mm，属于细间距表贴封装范畴，建模时特意还原了引脚成型后的实际轮廓，而非简单的拉伸实体，能准确反映引脚在自由状态下的共面度偏差范围，在做PCB装配仿真时，可以准确模拟芯片贴装到焊盘上的实际位置，避免因模型简化导致的干涉误判。本体顶部的标识区域也做了还原，在做整机线束布局、结构件避让设计时，可以准确识别芯片的安装方向，避免装配时芯片方向贴反的问题。

　　在实际的板卡结构设计流程中，这类封装模型的使用场景覆盖了从前期方案布局到后期量产工艺校验的全流程：方案阶段可以通过模型评估板卡上芯片的排布密度，预留足够的焊接操作空间与维修拆卸空间；详细设计阶段可以通过模型校验芯片与周边电容、电阻、结构屏蔽罩的间隙是否满足安全距离要求；工艺设计阶段可以结合模型的引脚尺寸优化钢网开孔的形状与厚度，减少虚焊、连焊等焊接缺陷的出现概率。不同于 datasheet 上的二维尺寸标注，三维模型能更直观地呈现封装的空间形态，尤其是引脚的弯折形态、本体底部的悬空高度这类二维图纸难以清晰表达的结构细节，能帮助结构工程师、PCB工程师、工艺工程师更高效地完成协同设计，减少打样阶段的问题整改次数，缩短产品的研发周期。

　　需要注意的是，这类细间距SOP封装在建模时不能随意简化引脚的结构，不少通用封装库为了降低模型文件大小，会把引脚做成简单的矩形片，忽略了引脚弯折处的圆弧过渡、引脚末端的倒角结构，这类简化模型在做装配干涉检查时，会出现实际装配有间隙但模型显示干涉，或是实际存在干涉但模型未检出的问题，这款模型在建模时完全按照实际封装的成型尺寸还原，每个引脚的轮廓都与实际量产器件一致，能满足高精度设计场景的使用需求。同时本体的塑封拔模斜度也做了还原，在做屏蔽罩贴合设计、导热垫厚度选型时，可以准确计算出芯片本体与上方结构件的实际间隙，避免出现导热垫压缩量不足导致散热不良，或是间隙过小压坏芯片本体的问题。
