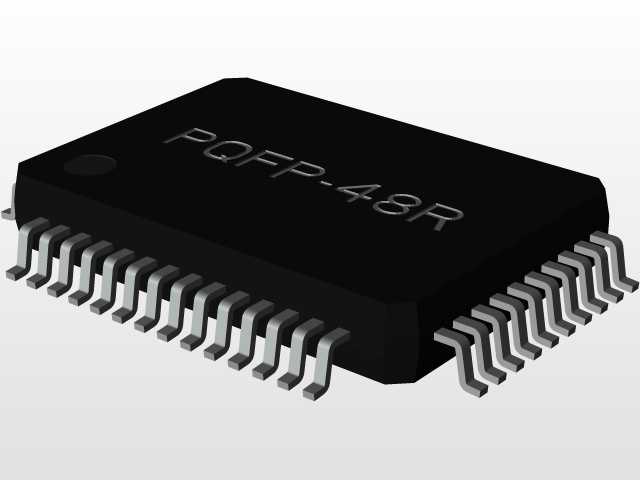

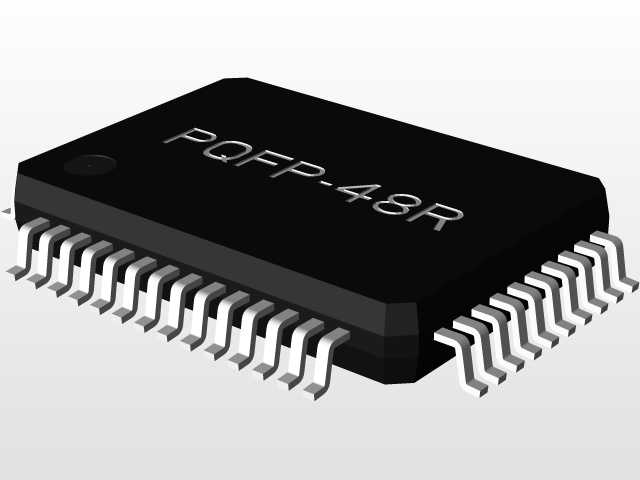

PQFP48R表贴芯片封装三维结构设计

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表贴封装芯片的三维模型是结构干涉检查、装配工艺验证的核心参考要素，这款PQFP48R封装的芯片模型，完全贴合实际量产器件的物理特征，能为硬件结构工程师提供精准的空间占位参考。很多刚接触板级结构设计的工程师容易忽略封装本体与周边器件的高度差、引脚成型后的外扩尺寸，导致回流焊后出现器件碰壳、引脚与相邻焊盘短路的问题，这个模型在构建时就充分考虑了量产器件的公差带范围，把引脚共面度、本体塑封的拔模斜度都做了还原，不是理想化的直角方块结构。从实际应用场景来看，这类48引脚的PQFP封装常被用于微控制器、接口转换芯片、电源管理芯片的载体，在工控主板上往往布置在板卡边缘靠近接插件的位置，

　　或是核心主控周边的辅助功能区域，设计时需要预留出芯片贴装后的吸嘴取件空间、后期返修的热风枪操作空间，模型的本体高度、引脚外伸的宽度尺寸完全匹配14x10mm的封装规格，0.8mm的引脚间距也严格遵循JEDEC封装标准，能直接导入PCB设计软件做3D布局校验。做封装三维建模的时候，不能只照着 datasheet 上的公称尺寸画，要考虑实际塑封工艺带来的本体圆角、引脚成型后的回弹量，比如这个模型的引脚部分，不是简单的直角折弯，而是还原了S形鸥翼引脚的成型弧度，包括引脚根部与塑封体衔接的溢胶特征、引脚表面的镀锡层厚度带来的尺寸增量，这些细节直接影响到SMT产线的钢网开孔设计、贴片机的吸嘴高度参数设置，如果模型做的过于理想化，

　　导出的坐标文件与实际器件偏差过大，很容易导致首件贴装时出现偏移、虚焊的问题。在安装边界方面，这个模型明确标注了本体的最大外形轮廓、引脚焊接后的焊盘占用范围，以及器件上方的禁布高度，在做整机结构堆叠时，工程师可以直接调用这个模型，核对外壳内壁与芯片表面的安全距离，避免出现外壳压坏芯片、或是绝缘距离不足导致的耐压问题。不同于直插封装的器件，这类表贴PQFP封装的器件对PCB的焊盘平整度、钢网厚度都有明确要求，模型在构建时也还原了引脚底部与PCB表面的间隙高度，这个间隙是回流焊时焊锡爬升形成可靠焊点的关键空间，很多新手建模时会把引脚直接贴在焊盘表面，忽略了这个0.1mm左右的间隙，导致做热仿真或者装配仿真时结果出现偏差。另外，

　　在做板级热设计的时候，这个模型的塑封体导热参数、引脚的导热路径也可以作为仿真的参考，因为PQFP封装的芯片热量一部分通过塑封体表面对流散出，更大一部分是通过鸥翼引脚传导到PCB的铜箔上，精准的引脚接触面积、引脚与焊盘的结合面尺寸，能让热仿真的结果更贴近实际工作状态。平时做设计的时候，很多工程师会随便找个尺寸差不多的方块代替芯片模型，等到打样回来才发现芯片和旁边的电解电容、散热片碰在一起，不得不重新改板，耽误项目进度，这种完全匹配实际封装尺寸的模型，能在设计阶段就把这些干涉问题排查掉，减少打样迭代的次数。还有在做SMT产线的工装设计时，比如印刷锡膏的定位治具、回流焊的载板设计，也需要精准的芯片模型来核对避空位，避免治具顶住芯片导致贴装偏移，这个模型的外形细节足够支撑这类工装的设计需求，不需要再额外去测量实际器件的尺寸。从引脚的排布来看，48个引脚均匀分布在封装的四个侧边，每个侧边12个引脚，模型里每个引脚的宽度、引脚之间的间距都严格按照0.8mm的节距制作，包括引脚末端的倒角特征，这些细节在做DFM可制造性检查的时候，能帮助工程师核对焊盘之间的阻焊桥宽度是否满足生产工艺要求，避免出现焊盘连锡的问题。
