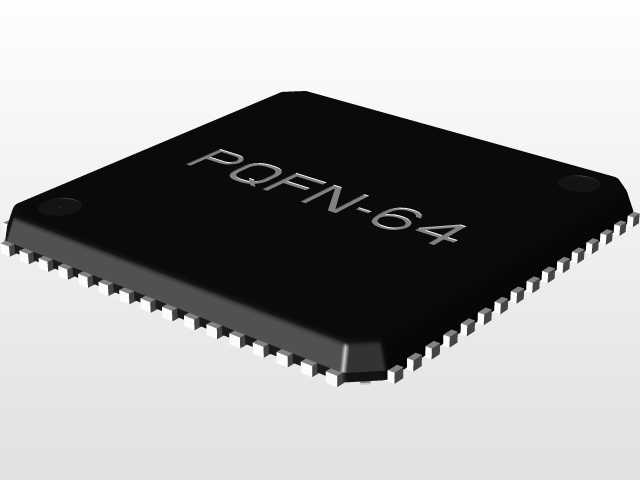

PQFN64贴片式封装芯片三维结构模型

　　在消费电子、工业控制、车载电子的PCB板级设计环节，SMD封装芯片的三维模型是结构干涉检查、装配仿真、热仿真分析必不可少的基础要素，很多刚接触板级结构设计的工程师容易忽略封装模型的精度问题，等到打样回流焊后才发现引脚干涉、焊盘对位偏差、散热焊盘尺寸不匹配等问题，不仅耽误项目进度，还会产生不必要的打样成本。这款PQFN64封装的芯片模型，完全按照实际量产的封装尺寸构建，引脚间距为0.5mm，整体长宽尺寸均为9mm，属于紧凑型的四方扁平无引脚封装，这类封装相比传统的QFP封装，没有向外延伸的鸥翼形引脚，整体占板面积更小，寄生参数更低，高频特性更好，非常适合用在电源管理、信号转换、微控制单元等对安装空间、信号完整性有要求的电路场景中。

　　做这类封装模型的时候，首先要明确安装边界的约束条件，PQFN封装的底部通常带有大面积的裸露散热焊盘，这个焊盘不仅要承担电气接地的作用，还要将芯片工作时产生的热量传导到PCB的散热过孔上，所以建模时不仅要还原侧面64个信号引脚的位置、尺寸、共面度，还要精准还原底部散热焊盘的大小、位置，以及引脚和焊盘之间的安全间距，避免在PCB布局时出现焊盘重叠、钢网开孔错位的问题。实际选型应用中，这类64引脚的PQFN封装经常用在空间受限的板卡上，比如便携设备的主控板、工业传感器的信号处理板、车载模块的核心控制板，因为无引脚的结构设计，在回流焊过程中不容易出现引脚变形、共面度超差的问题，焊接良率比传统的细间距QFP封装更高，但对PCB焊盘的设计精度、

　　钢网开孔的厚度要求也更严格，这就要求三维模型的尺寸公差必须控制在0.02mm以内，才能保证结构设计阶段的干涉检查结果具备参考价值。建模过程中，需要区分芯片本体的塑封区域和引脚区域的材质差异，塑封本体的边角带有微小的脱模倒角，不能做成尖锐的直角，否则和实际生产出来的器件外形存在偏差，在做整机装配的间隙检查时，容易出现误判；侧面的信号引脚是向内凹陷的焊端结构，每个引脚的宽度、引脚之间的间距都严格按照封装规格书的公称尺寸构建，同时还原了引脚表面的镀层区域特征，方便在做装配工艺仿真时识别焊接位置。很多工程师在做板级布局时，容易忽略芯片本体和周边 tall 元件的高度间隙，这款模型也还原了PQFN封装的标准本体厚度，在做整机结构堆叠时，

　　可以直接导入模型检查芯片上方的结构件是否存在装配干涉，比如屏蔽罩的内高是否满足芯片的高度要求，周边的电容、连接器等元件是否和芯片本体存在安全距离。另外，这类PQFN封装的芯片在做热仿真时，模型的本体材质、引脚材质、底部散热焊盘的接触面积都是重要的输入参数，建模时已经将不同的结构部分做了独立的实体拆分，不需要二次修改就可以直接赋予对应的材料属性，减少热仿真前的模型处理工作量。从生产装配的角度看，0.5mm间距的SMD元件对贴片机的吸嘴定位精度、回流焊的温度曲线都有明确要求，精准的三维模型也可以用来做贴装路径的仿真模拟，检查吸嘴拾取芯片时的吸附位置是否合理，避免贴装过程中出现芯片偏移、立碑等焊接缺陷。需要注意的是，PQFN封装因为没有外露的引脚，焊接后的检测难度比有引脚封装更高，所以在设计阶段就通过精准的三维模型确认焊盘位置、钢网开孔、周边元件间距，是提升焊接良率、降低生产返修率的关键环节，这类标准化的封装模型也可以纳入企业的标准元件库，避免不同工程师重复建模，提升整体的板级结构设计效率。
