埃尔帕索德拉栓板控制机构三维设计

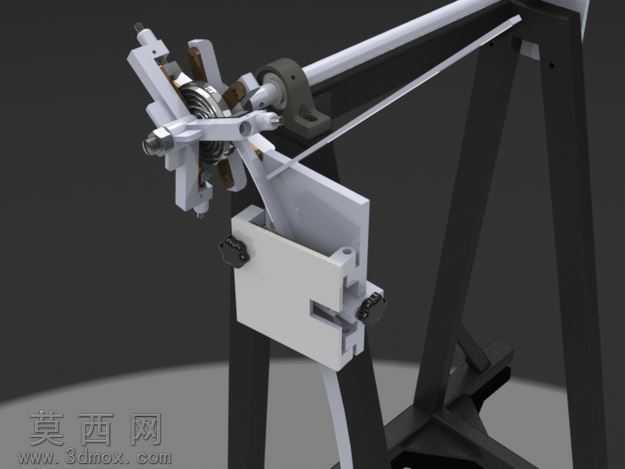

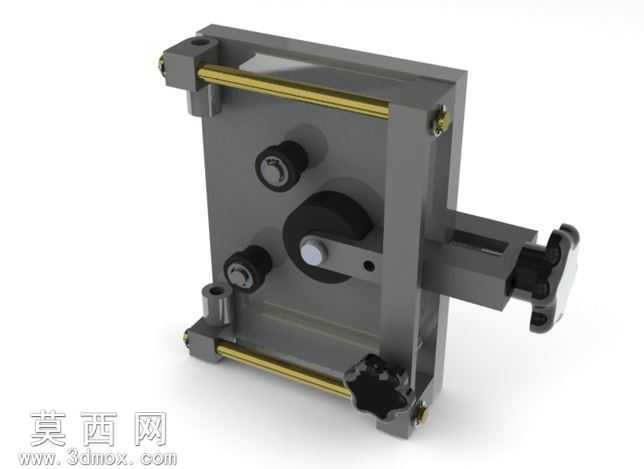

本作品为栓板控制类机械调节机构的三维建模成果，建模过程依托参数化三维设计逻辑完成，首先对机构的整体功能需求进行拆解，明确该机构需要实现的角度调节、位置锁定、传动联动三大核心功能，以此为基础搭建整体装配框架。建模阶段先完成核心传动部件的参数绘制，对带离合结构的调节轮盘进行精准建模，还原轮盘表面的防滑纹理、中心轴孔的配合公差、周边拨叉的安装定位结构，确保轮盘与中心转轴的配合符合机械装配的间隙要求；随后完成夹持锁定模块的建模，还原滑动座上的燕尾槽导向结构、锁紧旋钮的螺纹配合结构、侧边定位销的限位结构，让滑动座可沿支撑臂实现平稳的位置滑移，并通过旋钮完成任意位置的锁定固定。支撑结构部分采用方管型材的建模逻辑，还原黑色支架的三角稳定支撑结构，对型材的拼接位置、安装固定孔位进行精准定位，确保上部功能组件安装后整体重心稳定，不会出现倾覆问题。传动部分还原了联动拉杆的连接结构，对拉杆两端的铰接点、杆身的长度调节结构进行细化，让轮盘转动时可通过拉杆带动前端执行部件完成对应角度的偏转。材质渲染阶段，对不同功能部件赋予差异化材质：金属传动部件赋予哑光钢材质，调整金属粗糙度参数还原机械加工后的金属质感，锁紧旋钮、橡胶减震部件赋予黑色硬质橡胶材质，支撑型材赋予磨砂黑喷塑材质，滑动座主体赋予浅灰色工程塑料材质，通过材质差异清晰区分不同部件的功能属性。结构设计上充分考虑实际使用的操作便利性，将调节手轮设置在便于操作的侧方位置，锁紧旋钮布置在滑动座的侧边，无需额外工具即可完成锁定操作，各铰接位置均预留了润滑间隙，避免长期使用出现卡滞问题，整体装配完成后进行了运动干涉检查，确保各部件在全行程运动过程中不会出现碰撞干涉，完整还原了该控制机构的机械功能与结构细节。
