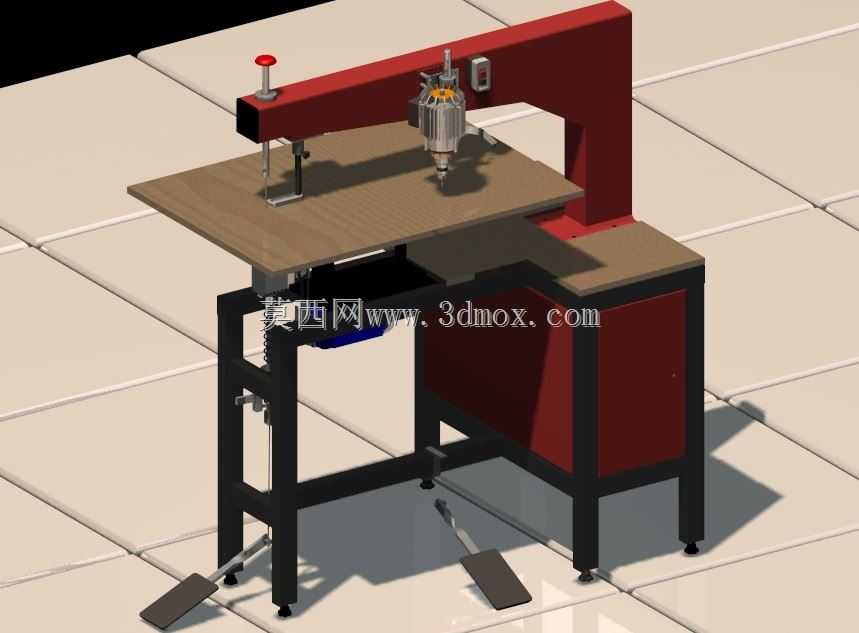

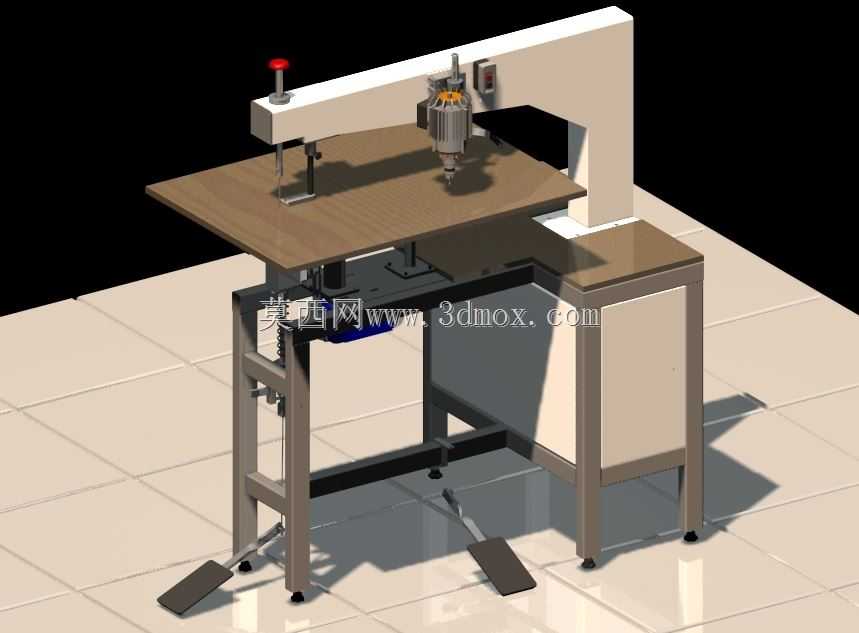

脚踏式木工仿形铣削加工设备结构

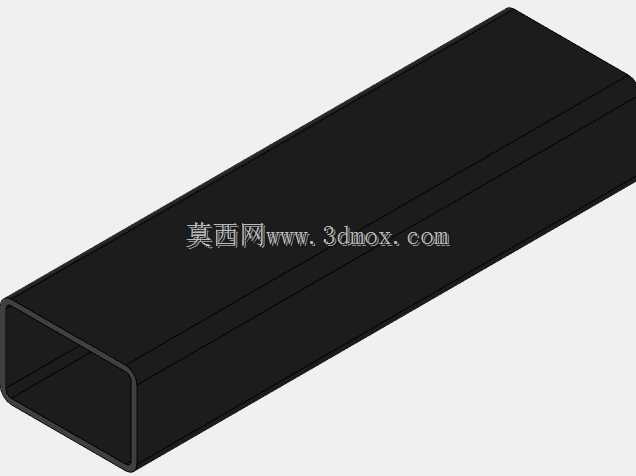

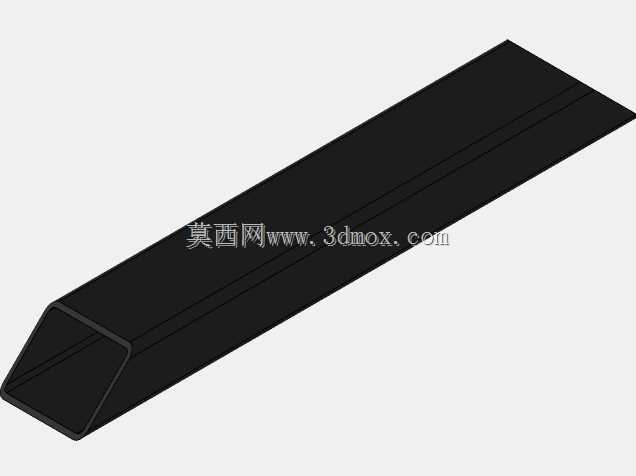

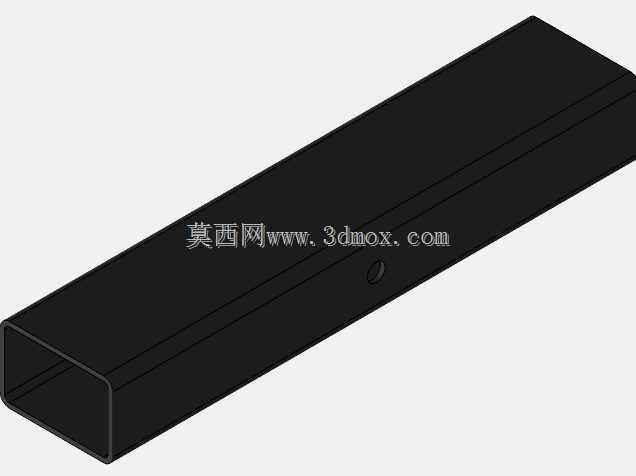

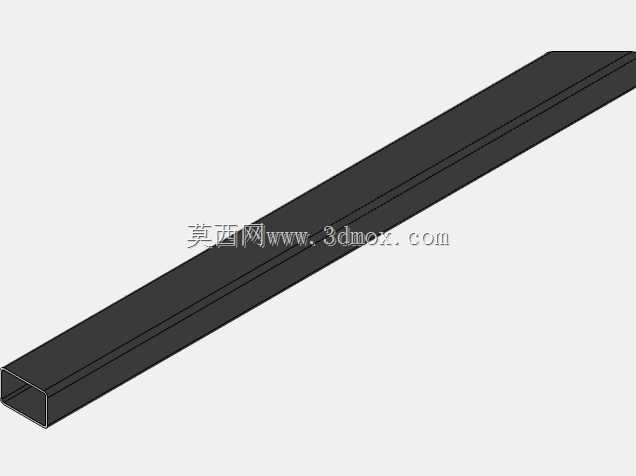

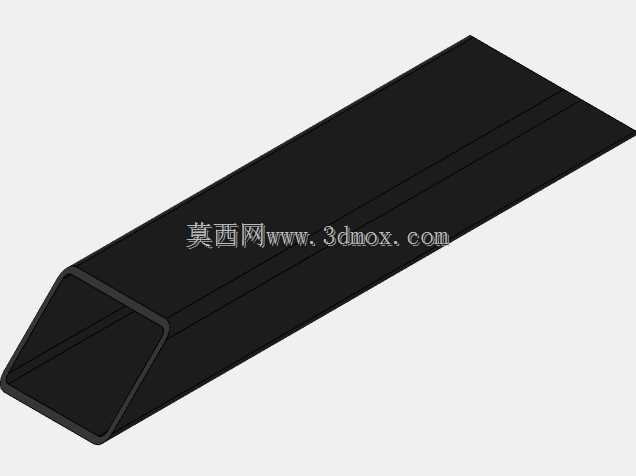

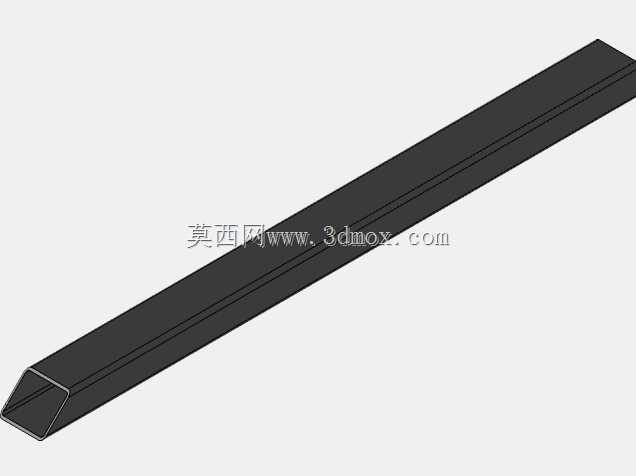

　　这款台式仿形铣削设备主要面向小型木料加工场景，常见于家具作坊、木艺工坊的小批量异形木料成型工序，可完成木线、异形构件边缘、曲面槽位的仿形铣削作业，相比手持镂铣设备，依靠工作台定位与仿形靠模结构，能保证同批次工件加工轮廓的一致性，降低人工手持操作的技能门槛与加工误差。设备整体采用落地式台式布局，主体支撑框架采用方管焊接结构，底部设置可调脚杯，可适应车间不平整地面的调平需求，避免加工过程中设备晃动影响铣削精度；工作台面采用高密度层压木板制作，表面平整耐磨，可根据加工需求加装不同规格的靠模、定位挡块，适配不同尺寸的木料装夹定位。设备的铣削动力头安装在悬臂式横梁上，横梁采用箱型结构设计，具备足够的刚性，可承受铣削过程中的径向切削力，

　　避免振刀导致的加工面毛刺问题；动力头可沿横梁导轨做横向位置调整，同时主轴具备上下行程调节能力，可根据木料厚度、铣削深度调整刀具伸出长度，适配不同加工深度的作业需求。设备配置两套脚踏控制机构，分别对应工件压紧机构的动作控制与动力头的进给触发，操作人员双手可全程持握木料调整加工位置，无需手动操作控制开关，大幅提升上下料与加工过程的操作流畅度；其中工件压紧机构采用弹簧复位的杠杆式压脚结构，踩下对应脚踏板时压脚抬起，放置工件后松开踏板即可依靠弹簧力将木料压紧在工作台面，压脚端部设置防滑橡胶垫，避免压紧过程中在木料表面留下压痕，同时防止铣削过程中木料移位。设备的电气控制元件集成安装在悬臂侧面的电控盒内，设置显眼的急停按钮，

　　紧急情况下可快速切断设备动力；驱动电机与主轴之间采用皮带传动结构，可根据加工木料的硬度、铣刀直径更换不同传动比的皮带轮，调整主轴转速，适配硬木、软木、人造板材等不同材质的铣削线速度需求，避免转速过高导致木料焦边、转速过低导致铣刀崩齿的问题。从安装边界来看，设备整体占地尺寸适配小型工坊的空间布局，无需额外做地基固定，放置在硬化地面上调平脚杯即可投入使用，工作台高度符合人体站立操作的 ergonomic 要求，操作人员长时间作业不易产生疲劳；设备侧面设置可开合的储物柜体，可存放常用铣刀、调整扳手、靠模配件等工装，减少作业过程中取放工具的走动距离。在设计逻辑上，这款设备优先考虑小型加工场景的实用性，没有配置复杂的数控系统，

　　全部采用机械结构与简单电气控制实现功能，故障率低，维护成本低，操作人员仅需简单培训即可掌握操作方法；悬臂的伸出长度覆盖工作台面的全部加工区域，配合可调整的动力头位置，可加工最大幅面覆盖常规小型家具构件的尺寸需求，针对特殊异形工件，还可在工作台面加装定制仿形模板，将仿形触头贴合模板轮廓移动，即可批量加工出一致的异形曲面。设备的走线全部隐藏在框架结构内部，避免加工过程中木屑堆积在走线位置引发的安全隐患，电机外壳设置散热筋结构，可长时间连续作业不会出现过热问题；脚踏板采用防滑花纹钢板制作，表面设置凸起防滑纹，操作人员穿戴劳保鞋操作时不会出现打滑情况，脚踏机构的转轴位置设置自润滑轴承，长期使用无需频繁加注润滑油即可保持动作顺畅。
