低成本脚踏式手动冲床压力机结构

　　这款脚踏驱动的小型压力设备，主要面向小型五金加工、电子元器件引脚压装、小尺寸钣金件冲裁、简易铆接等低载荷冲压作业场景，在个体维修作坊、小型五金加工厂、职业院校实训车间这类没有配置大型冲压设备的场景中适配性极强，不需要外接气源、液压站或者电源驱动，仅靠操作人员脚部施力即可完成冲压动作，能有效降低小型加工场景的设备投入成本，也避免了气动、液压设备日常维护管路、密封件的额外工作量。

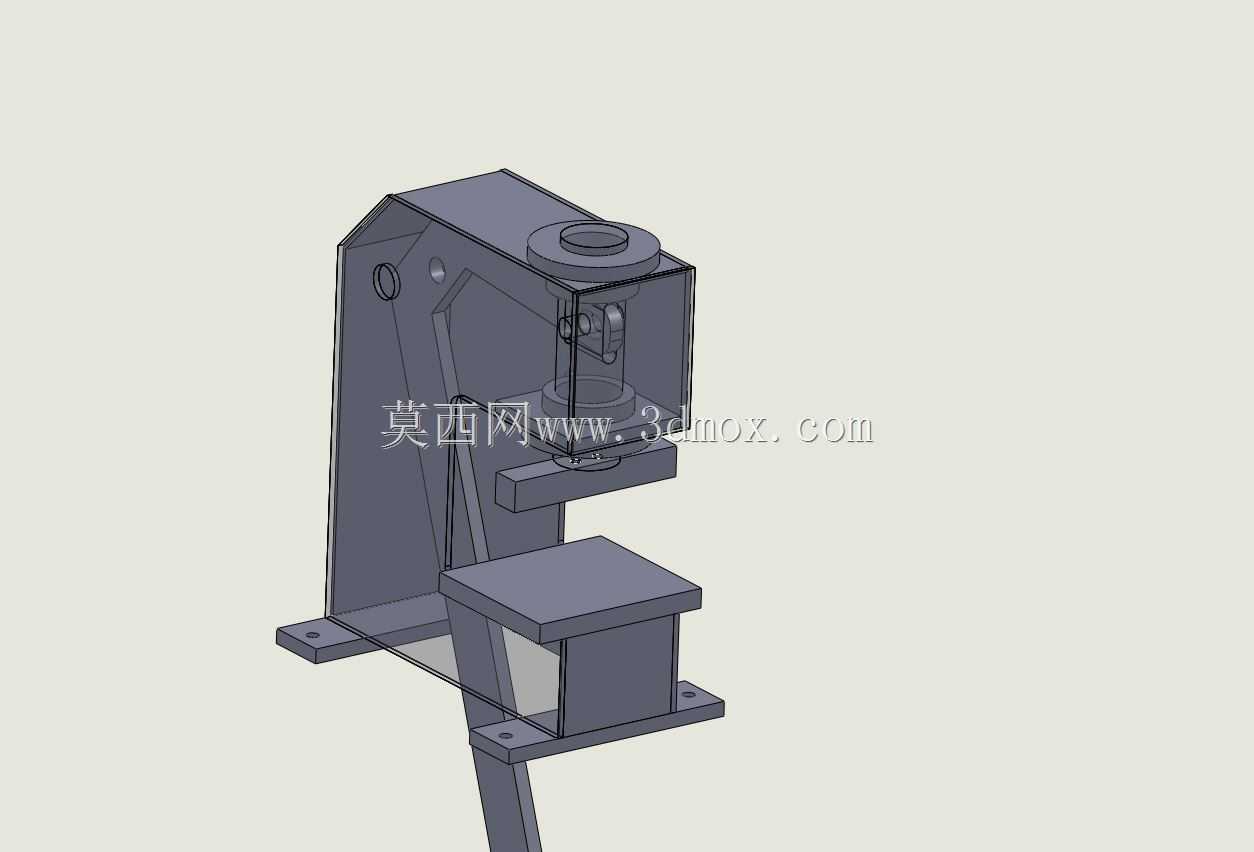

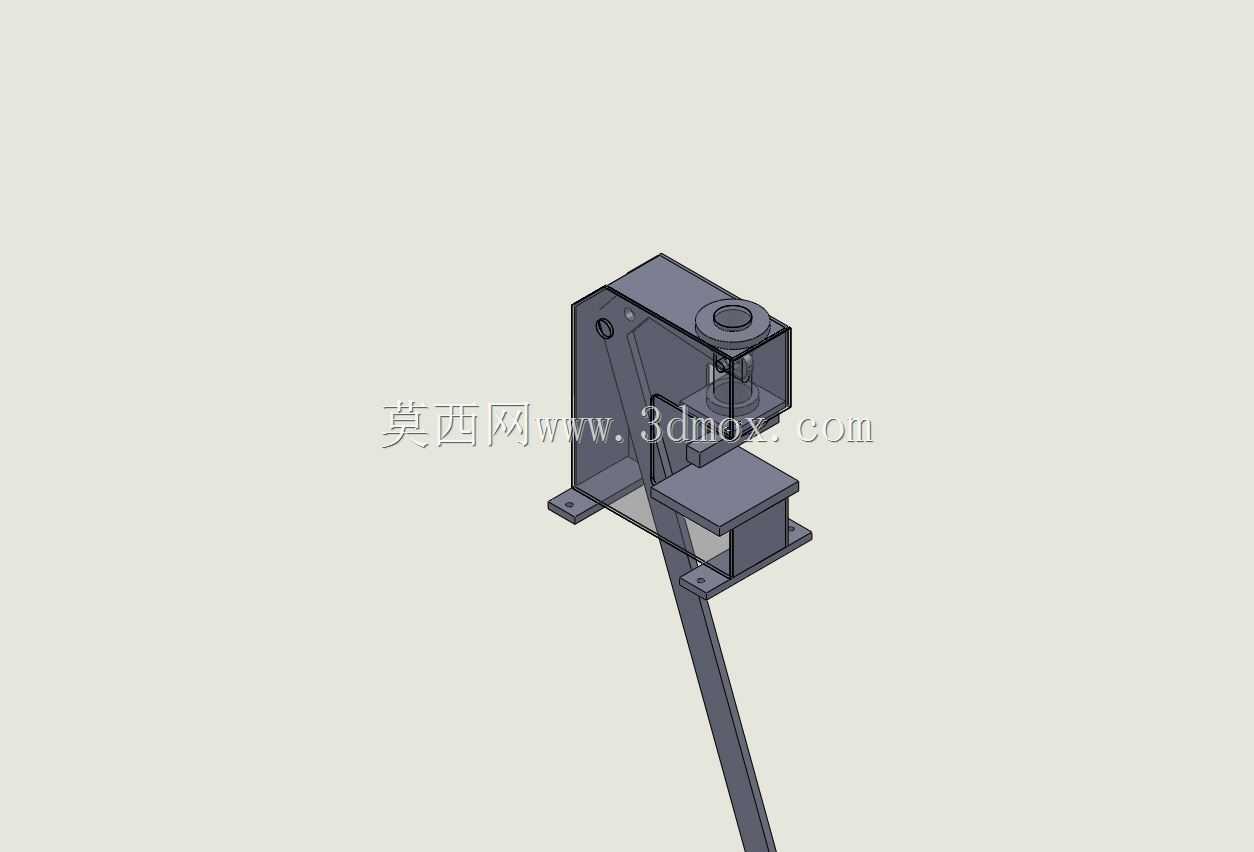

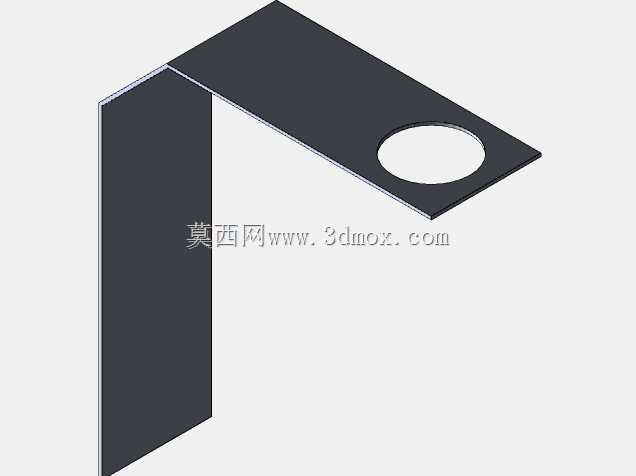

　　从结构设计逻辑来看，整机采用立式C型开式机身布局，这种布局的核心优势是操作区域三面开放，操作人员取放工件时不会被机身结构干涉，针对小尺寸工件的上下料操作十分友好。机身主体采用钢板焊接后时效处理的结构方案，相比铸件机身生产周期更短，单件小批量制作时成本更低，时效处理环节可以消除焊接过程中产生的内应力，避免长期承压后机身出现变形导致冲压精度下降。机身背部预留的安装孔位，既可以通过螺栓将整机固定在车间工作台面上，也可以搭配独立的钢制机架落地安装，安装时需要保证工作台面的水平度误差控制在0.1mm/m以内，避免长期偏载导致机身立柱出现单侧应力集中。

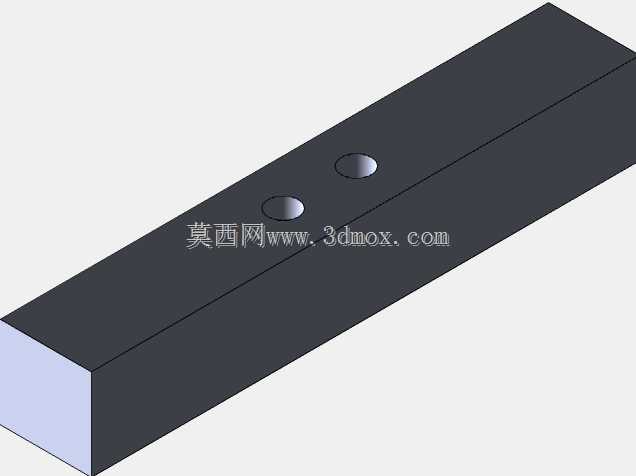

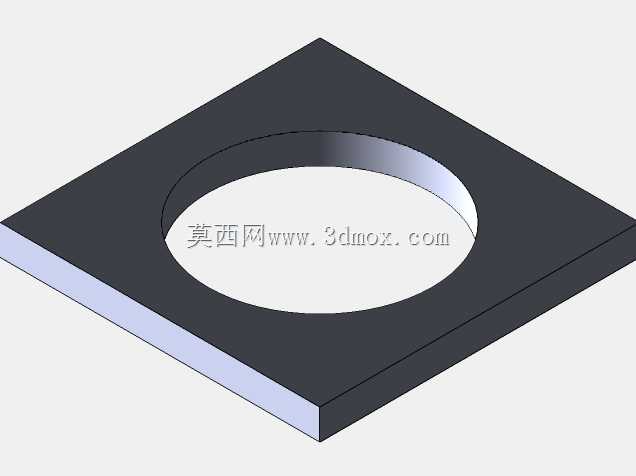

　　执行端的冲压滑块采用矩形导轨导向结构，导轨面设置有可调节的塞铁结构，长期使用出现导轨磨损间隙变大时，只需要调整塞铁的压紧螺栓即可消除间隙，保证冲压过程中滑块的运动精度，避免冲头出现偏摆导致工件报废或者模具损坏。滑块底部设置有标准的模柄安装孔，可以直接装夹通用的小型冲裁模、压印模、铆接头，不需要额外制作转接夹具，降低了配套工装的制作成本。下方的工作台采用带T型槽的平板结构，T型槽的间距适配通用小型模具的安装尺寸，装夹模具时可以通过T型螺栓快速压紧，工作台面与滑块运动方向的垂直度经过调校，保证冲压时上下模的同轴度。

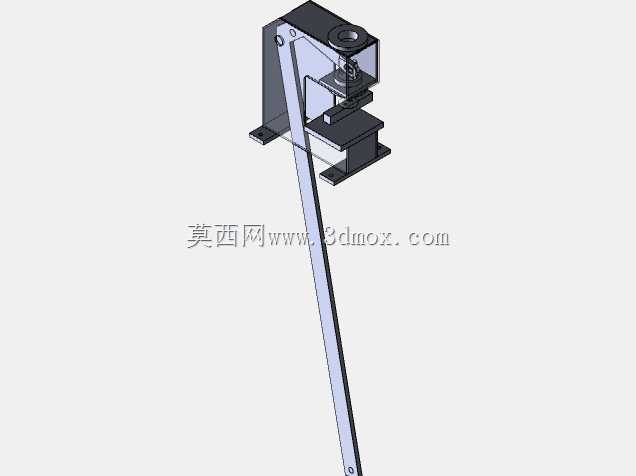

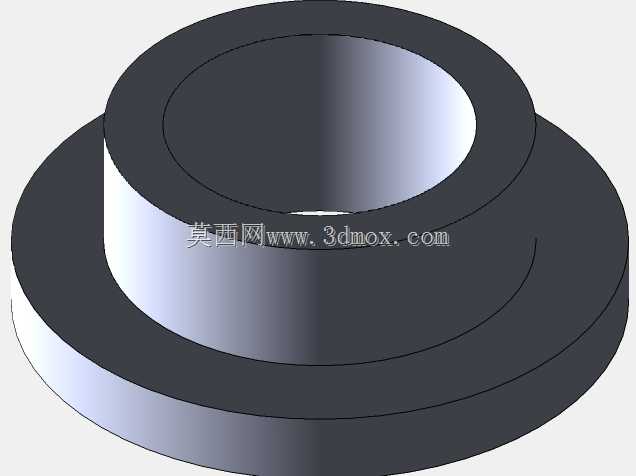

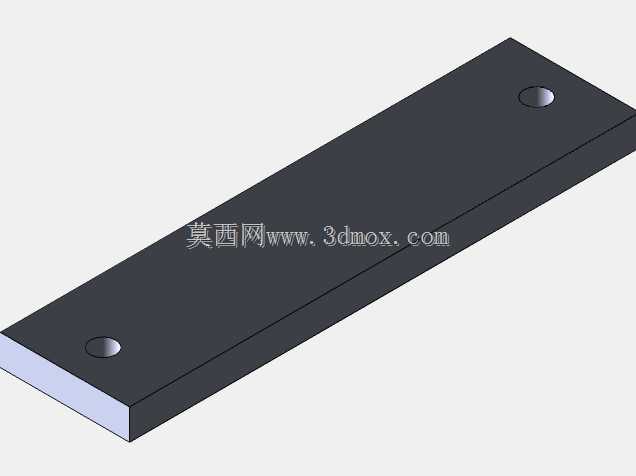

　　脚踏驱动机构采用杠杆放大的力传递结构，操作人员脚部施加的力经过两级杠杆放大后传递到滑块上，不需要过大的踩踏力即可获得足够的冲压吨位，适合小载荷的连续作业，不会让操作人员产生过度的疲劳感。驱动连杆与滑块、脚踏臂之间都采用销轴铰接，铰接位置配置有自润滑铜套，日常使用不需要频繁加注润滑油，维护成本极低，铜套磨损后只需要更换标准尺寸的铜套即可完成维修，不需要对整体结构进行更换。整机的运动部件都设置在机身内部或者侧面的防护范围内，操作人员作业时不会接触到运动的铰接点，避免出现夹手的安全隐患。

　　从安装边界尺寸来看，整机的占地面积不足0.3平方米，固定在工作台面上时，工作台面只需要预留400mm×300mm的安装区域即可，机身高度控制在600mm左右，操作人员取放工件时手臂自然下垂即可到达作业区域，符合小型加工场景的人体工学要求。冲压作业的行程可以通过调整连杆的连接位置进行调节，针对不同高度的模具、不同冲压深度要求的工件，都可以快速调整适配，不需要拆卸额外的结构部件。设备的施力行程末端设置有限位块，可以精确控制冲压的下死点位置，保证批量加工时工件的冲压深度一致，提升加工件的合格率。

　　在实际使用场景中，这款设备可以完成厚度1mm以下的冷轧钢板冲裁、小型五金件的铆接、线束端子的压接、纸质或者软质垫片的冲切作业，相比手动操作的手扳压机，脚踏驱动的方式可以解放操作人员的双手，操作人员可以双手同时取放工件，大幅提升小批量加工的作业效率。针对没有工业供电的野外维修场景、流动加工点位，这款纯机械结构的压力设备不需要任何外接能源即可正常作业，适配场景十分灵活。结构设计上没有采用复杂的传动部件，所有零部件都是机加工行业常用的标准件和通用型材，后期维修更换配件的成本极低，适合对设备成本敏感的小型加工主体使用。
