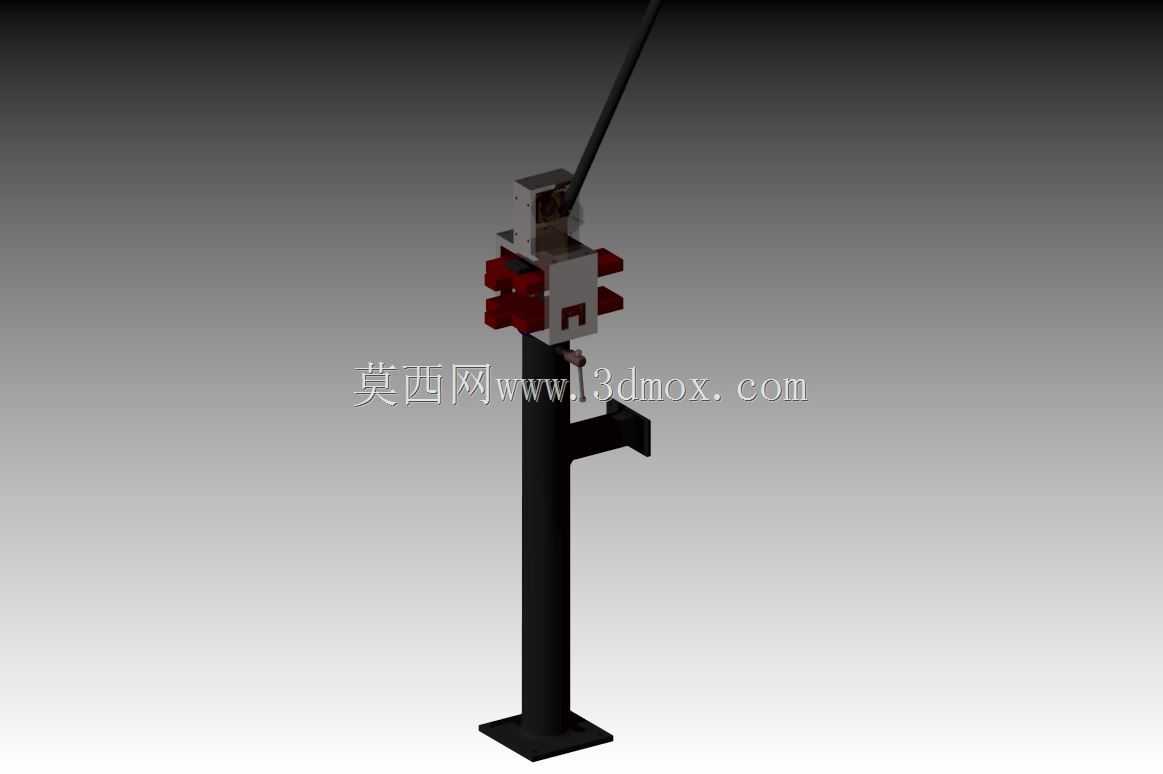

立式手动带模座冲裁冲压设备结构

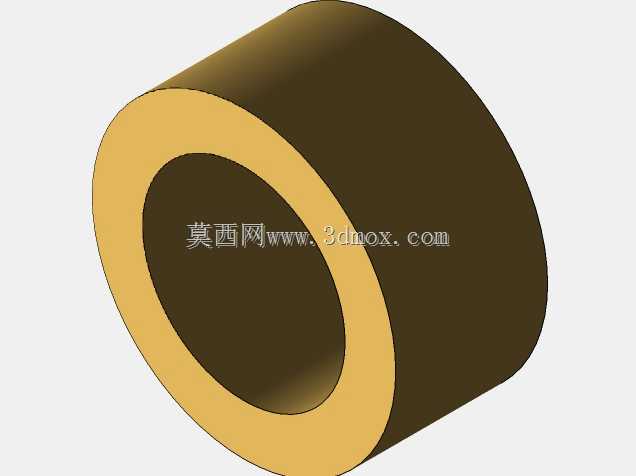

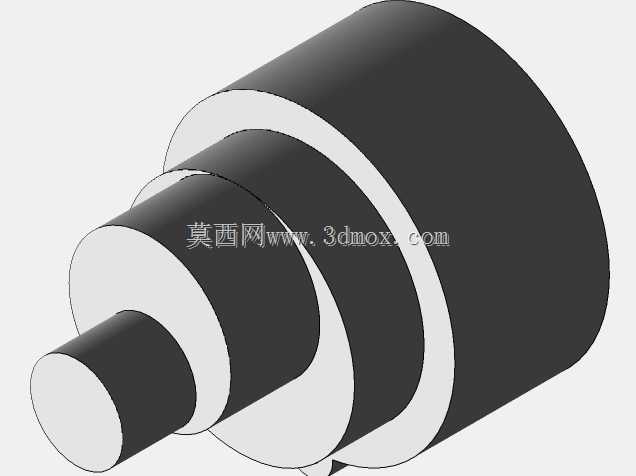

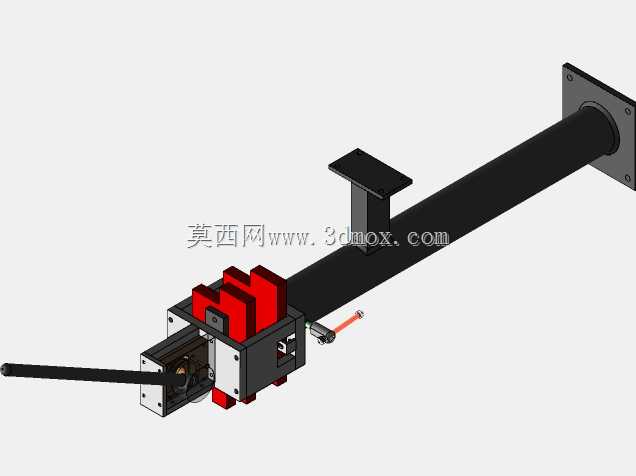

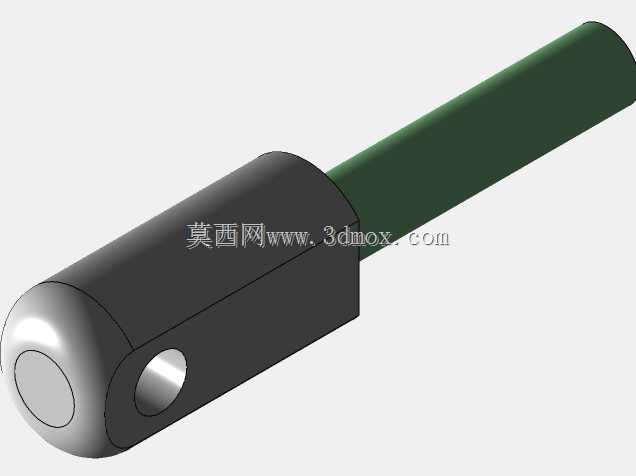

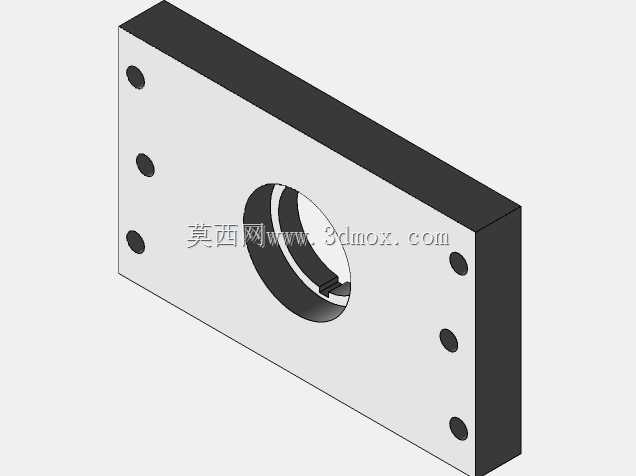

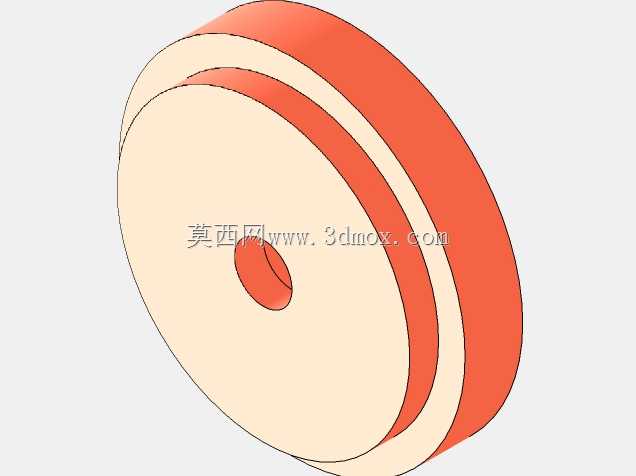

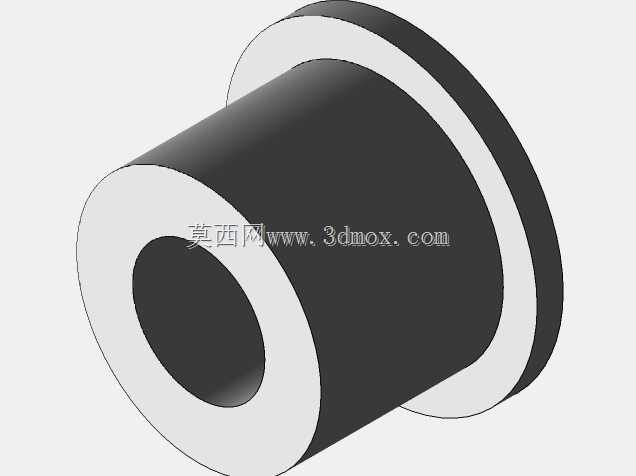

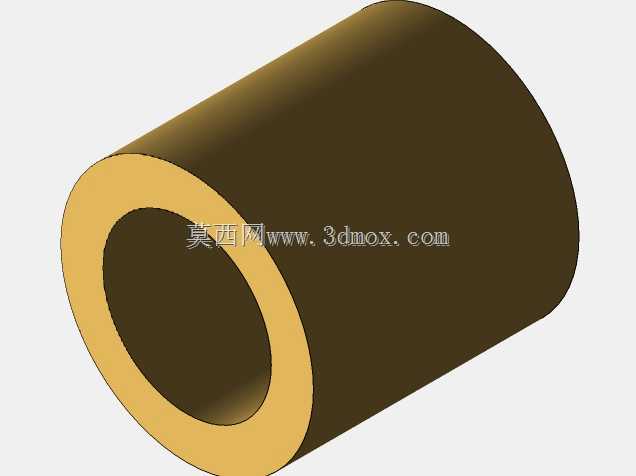

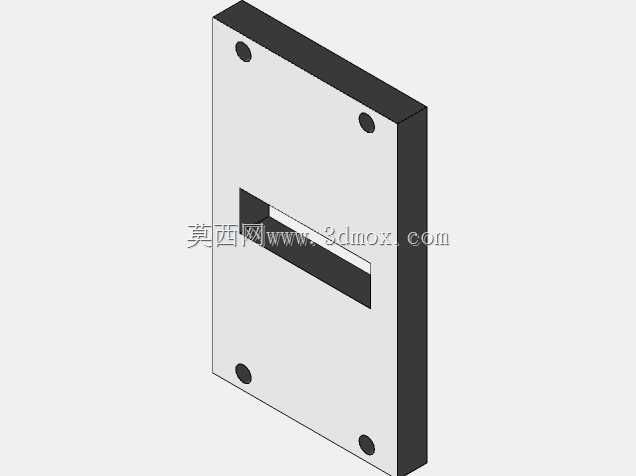

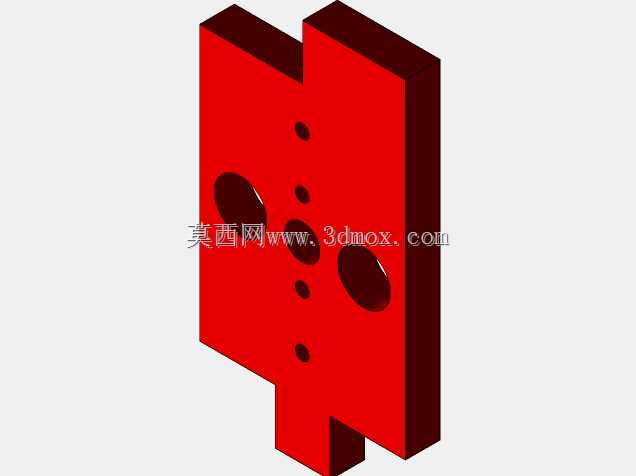

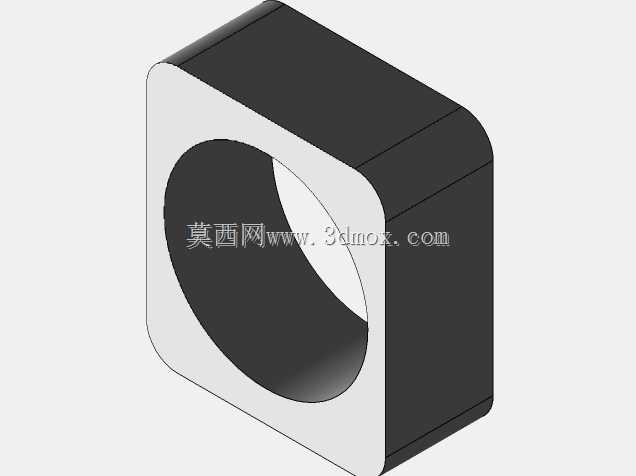

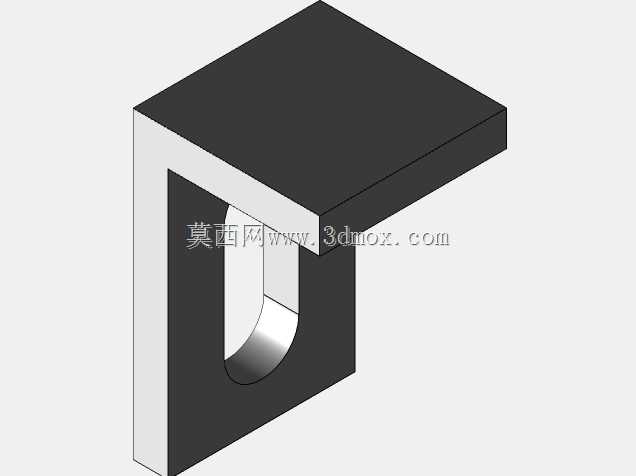

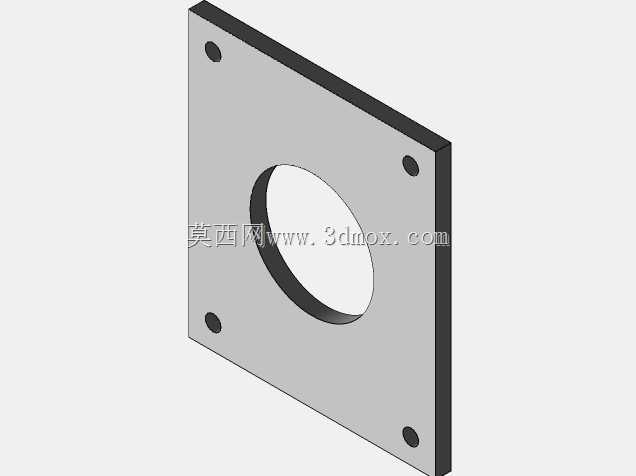

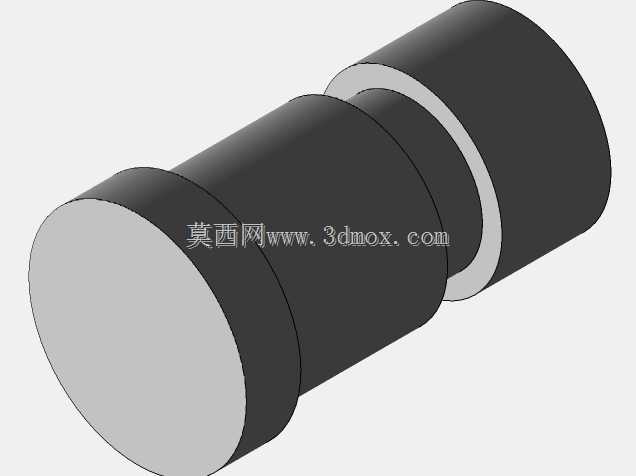

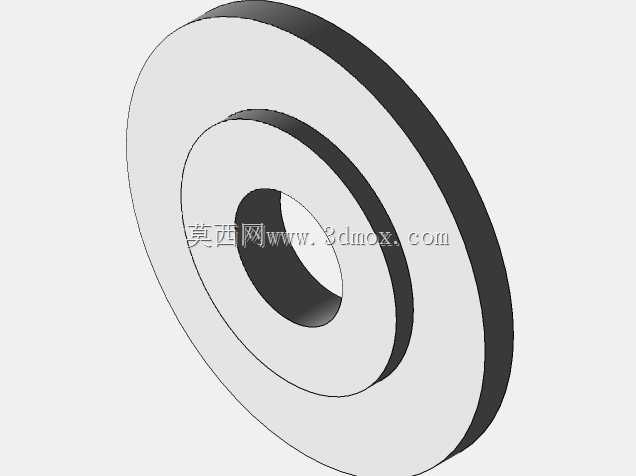

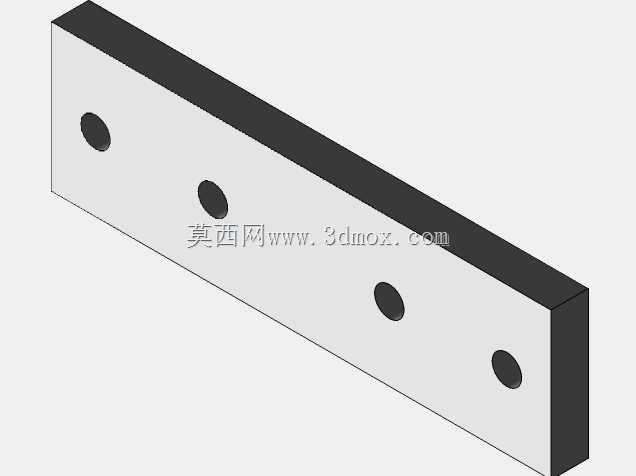

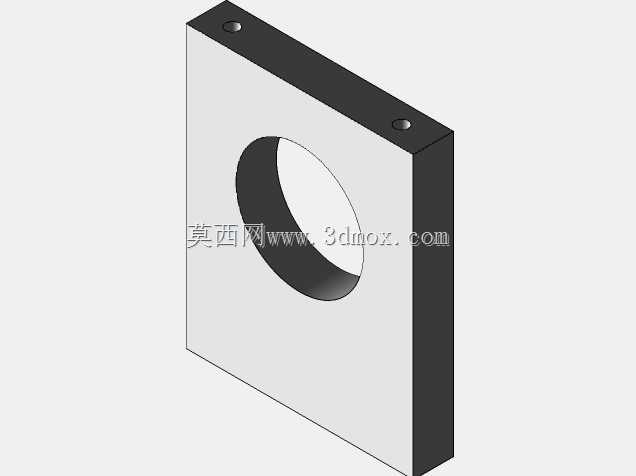

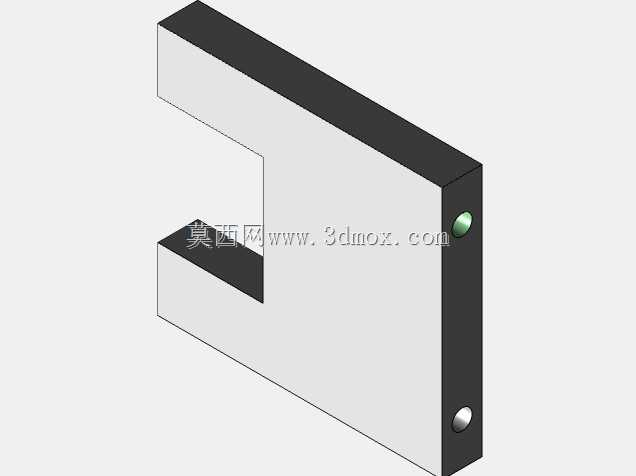

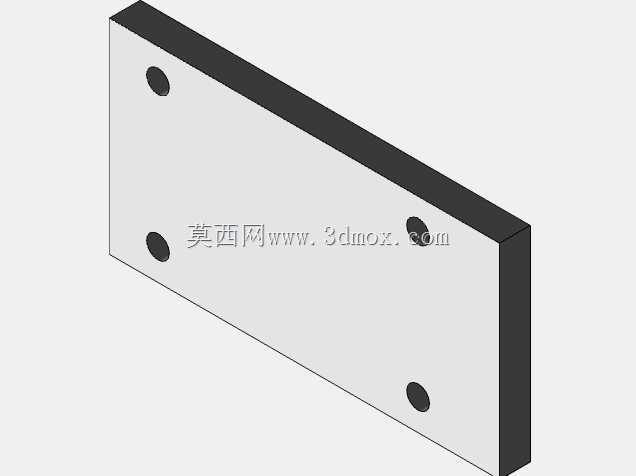

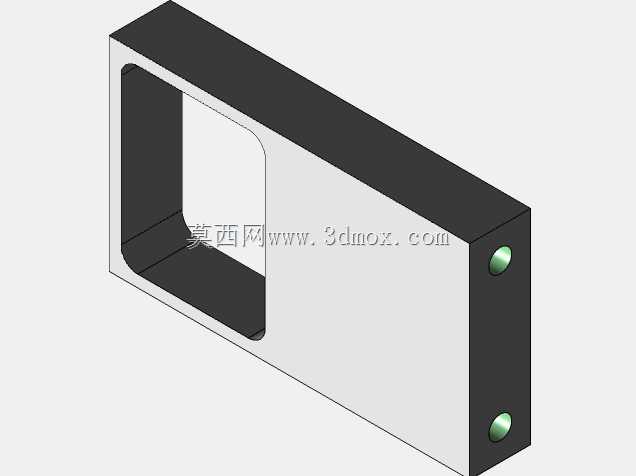

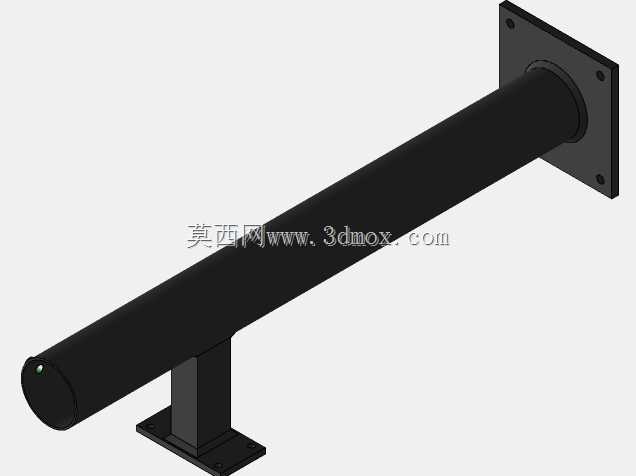

这款手动冲裁设备的落地式立柱结构，首先考虑了车间零散工位的安装需求，底部方形安装法兰预留了四个地脚螺栓孔，可直接固定在厚度不小于10mm的车间钢制工作台面或者水泥预制基座上，立柱采用空心方钢型材焊接加工，在保证整体结构刚性的前提下控制了设备自重，单人即可完成移位与安装调试，不需要额外配置起重辅助设备。设备的操作端采用长杠杆手动压杆设计，杠杆传动比经过反复校核，操作人员仅需施加150N左右的手部压力，即可在冲头位置输出满足薄金属板材冲裁所需的冲压力，适配铝型材、薄钢板、铜排等常见五金工件的冲孔、切边、压印等小批量加工作业场景，尤其适合五金维修工位、小型钣金加工门店、铝型材下料工位的零散加工需求，不需要接入电源或者压缩空气气源，只要完成基础固定即可投入使用，在无供电的野外临时加工场景也能正常作业。模座部分采用了标准化的快装接口设计，上下模座的平行度公差控制在0.02mm以内，可快速更换不同规格的冲孔、裁切、压形模具，不需要重新校准模座同轴度，更换模具的时间可控制在5分钟以内，适配多品种小批量的柔性加工需求。设备的冲头行程设置为固定30mm，搭配可调节的下模工作台高度，可适配最大厚度3mm的铝板或者1.5mm的冷轧钢板冲裁作业，工作台面预留了T型槽结构，可快速加装工件定位挡块，保证重复冲裁的工件尺寸一致性，批量加工时的尺寸公差可控制在0.1mm以内，满足常规五金工件的加工精度要求。从结构设计逻辑来看，这款设备优先考虑了手动操作的安全性，压杆的操作位置距离冲头作业区预留了足够的安全距离，避免操作时手部误入冲压危险区，同时在模座侧面加装了防护挡板，防止冲裁产生的废料飞溅伤人。设备整体的外形尺寸控制在占地0.2平方米以内，总高度不超过1.2米，不会占用过多的车间工位空间，在狭窄的维修工位或者流水线旁的辅助加工位都可以灵活布置。传动部分的铰接点都配置了自润滑铜套，长期使用不需要频繁加注润滑油，维护成本极低，铰接处的间隙经过严格控制，避免长期使用后出现冲头偏摆的问题，保证冲裁断面的平整度，减少模具的异常磨损。
