伯纳德电动执行器手动操作机构设计

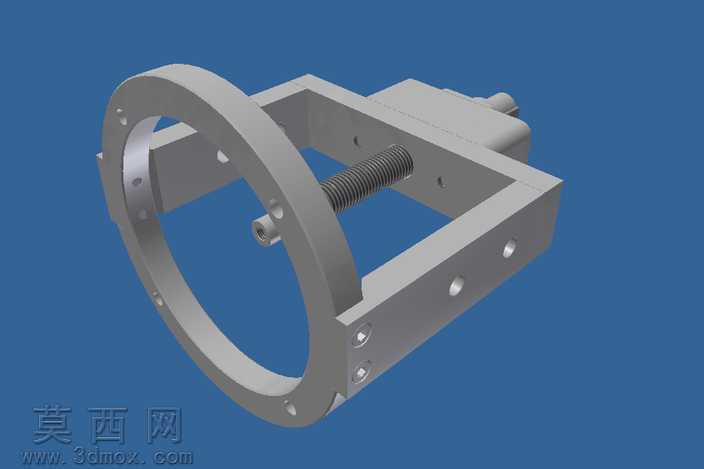

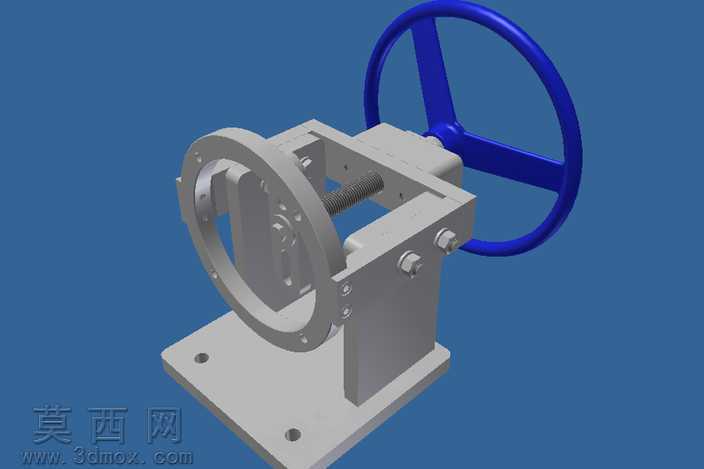

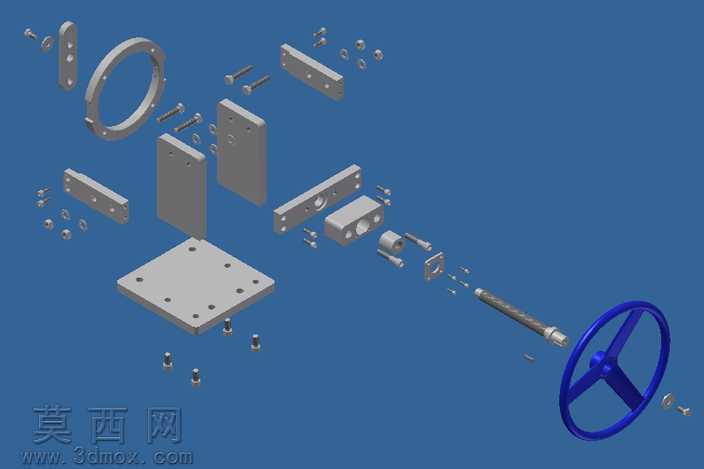

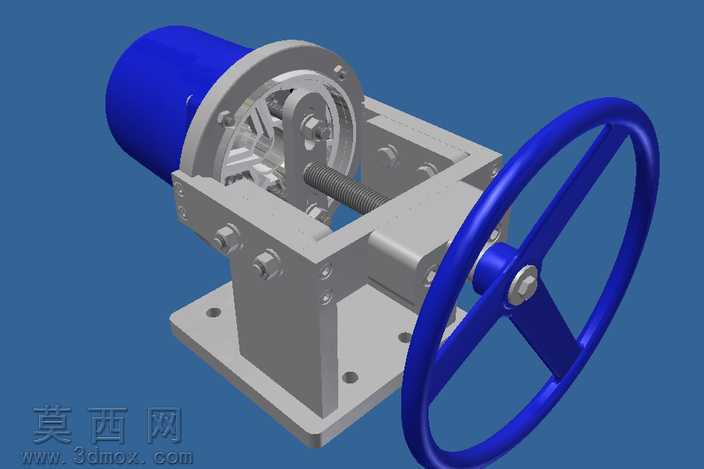

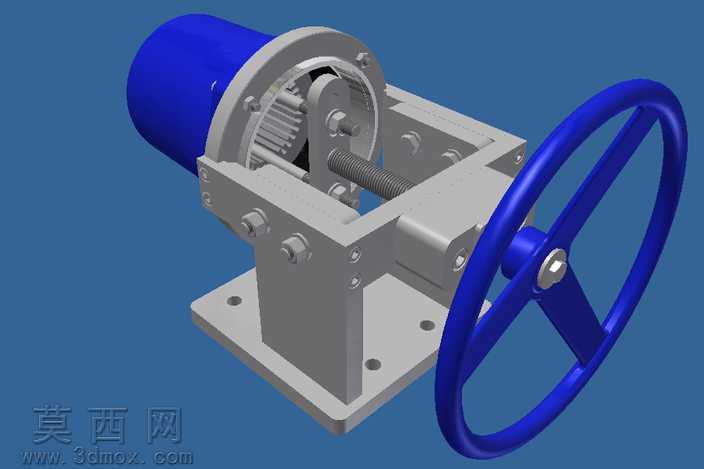

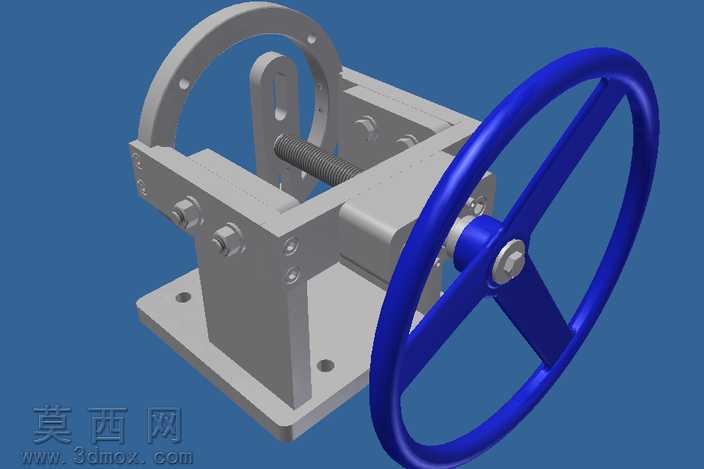

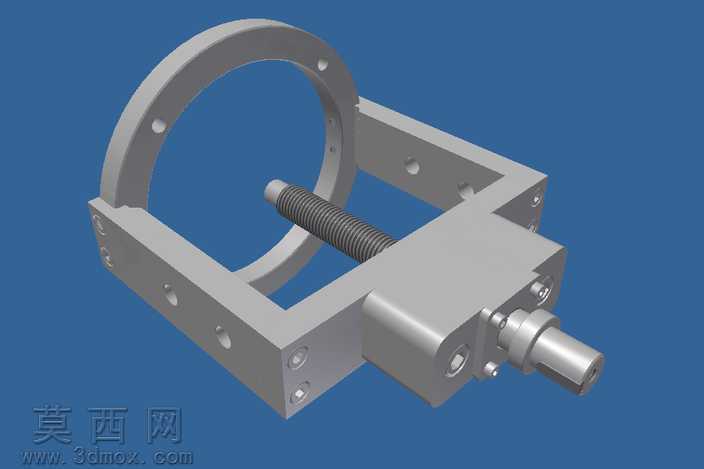

本作品为伯纳德电动执行器配套的手动操作机构三维建模设计，整体采用Autodesk Inventor完成全参数化建模与装配校验，建模过程严格遵循工业执行器的实际尺寸规范与装配逻辑，确保各部件的干涉检查全部通过，可直接用于生产参考与结构验证。模型主体分为驱动电机连接段、丝杠传动副、手动操作手轮、安装固定基座四大模块，各模块的零件建模均还原了真实工业零件的细节特征：电机连接法兰处的螺栓孔位、定位止口均按照伯纳德标准执行器的接口尺寸绘制，保证与电动驱动单元的适配性；丝杠传动部分采用梯形丝杠建模，还原了螺纹牙型的细节特征，配套的丝母滑块与导向槽做了精准的配合约束，可模拟手动操作时的直线传动动作；手动操作手轮采用三辐条轮式结构，蓝色外观材质做了哑光塑料质感的渲染处理，手轮中心的锁紧螺母、连接轴的键槽细节均完整呈现，还原手动操作时的施力结构特征；安装基座采用铸铁材质的灰色金属质感渲染，基座上的安装固定孔、加强筋结构均按照实际承重需求设计，保证机构安装后的结构稳定性。建模过程中对所有活动部件添加了符合机械原理的运动约束，可实现手轮转动带动丝杠旋转、进而驱动输出部件直线位移的动作模拟，能够直观展示手动操作模式下的动力传递路径。材质渲染阶段针对不同部件做了区分处理：金属结构件采用喷砂铸铁与镀锌钢材的质感区分，手轮采用工程塑料的哑光蓝色质感，丝杠部分做了抛光金属的亮面处理，不同材质的光影反射参数经过反复调试，渲染输出的效果图能够清晰区分各部件的材质属性与结构边界。设计思路上兼顾电动执行器的手动冗余操作需求，在电动驱动单元故障时可通过该手轮机构实现就地手动操作，整体结构紧凑，传动路径短，操作力矩小，符合工业现场执行器的手动操作设计规范，所有零件的建模均保留了完整的参数化特征，可根据不同规格的执行器需求快速调整尺寸参数，适配不同型号的伯纳德电动执行器产品。
