PN16压力等级法兰连接软管夹结构设计

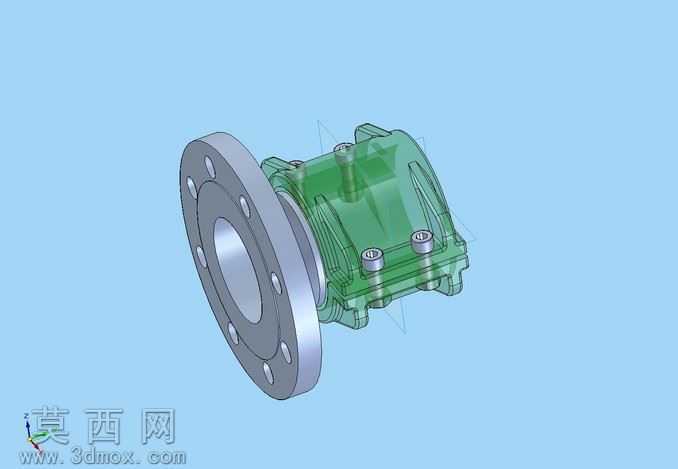

本作品为PN16公称压力等级的法兰式软管夹三维模型，采用三维机械设计软件完成全参数化建模，整体结构围绕冷却水软管的密封夹持与法兰对接需求展开设计。建模过程中首先完成法兰端的基准特征搭建，严格匹配PN16压力等级的法兰盘尺寸规范，对法兰盘上的螺栓通孔、密封端面、定位止口等特征进行精准参数化绘制，保证法兰对接时的同轴度与密封面贴合精度。夹持主体部分采用对开式抱箍结构，建模时通过对称特征生成上下两个夹具体，对夹具体的内壁弧度、加强筋结构、螺栓安装凸台进行细节优化，内壁弧度完全匹配对应规格软管的外径，保证夹持时受力均匀，避免软管被夹损的同时提供足够的抱紧力，防止带压工况下软管脱落渗漏。模型对紧固螺栓、螺母等标准件进行了等比例建模还原，装配时严格按照实际装配约束关系添加配合，还原真实的装配逻辑，可直接用于装配干涉检查与装配工艺模拟。渲染阶段为不同部件赋予了差异化材质：法兰盘采用金属碳钢材质，添加了金属切削加工后的表面质感与细微纹理，还原金属零件的真实光泽；夹具体部分采用半透明绿色工程塑料材质，既可以清晰展示内部夹持的软管轮廓，也能区分不同功能部件；紧固件采用镀锌金属材质，表面带有轻微的镀锌钝化光泽，提升模型的辨识度与展示效果。设计思路上充分考虑PN16压力工况下的使用需求，夹具体外侧设置了多道纵向加强筋，提升夹具体的结构强度，避免夹持带压软管时出现夹具体变形开裂的问题；法兰与夹具体的连接部位采用一体化过渡结构，减少应力集中点，提升整体结构的可靠性。模型整体结构完整，所有特征均按照实际加工与装配逻辑构建，无冗余几何特征，可直接导出用于工程出图、3D打印样件验证、管路系统装配模拟等场景，能够满足冷却水系统中软管与硬管法兰端的可靠连接需求，兼顾了密封性能、夹持强度与装配便捷性。
