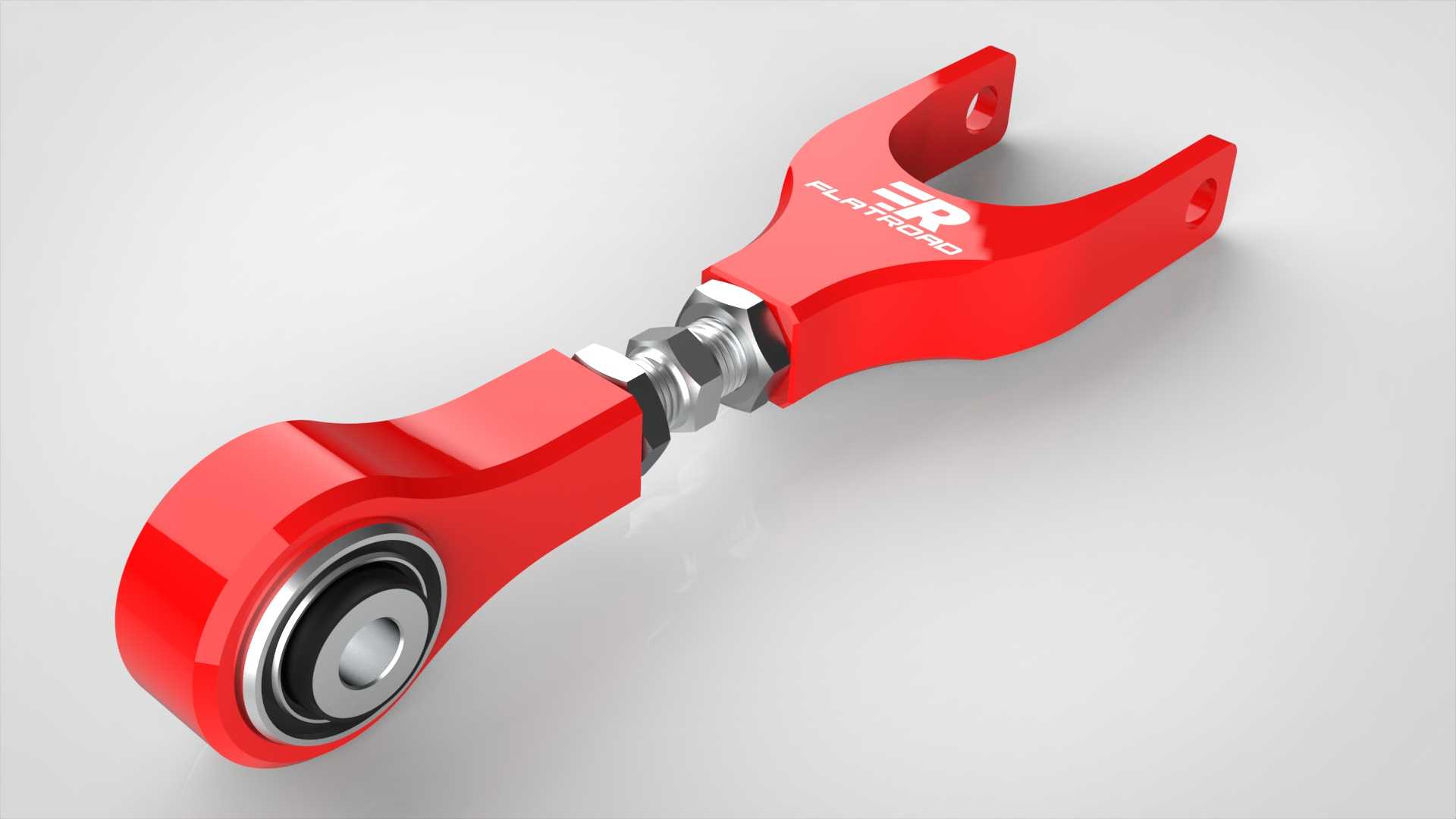

特斯拉3型车用可调式控制臂结构

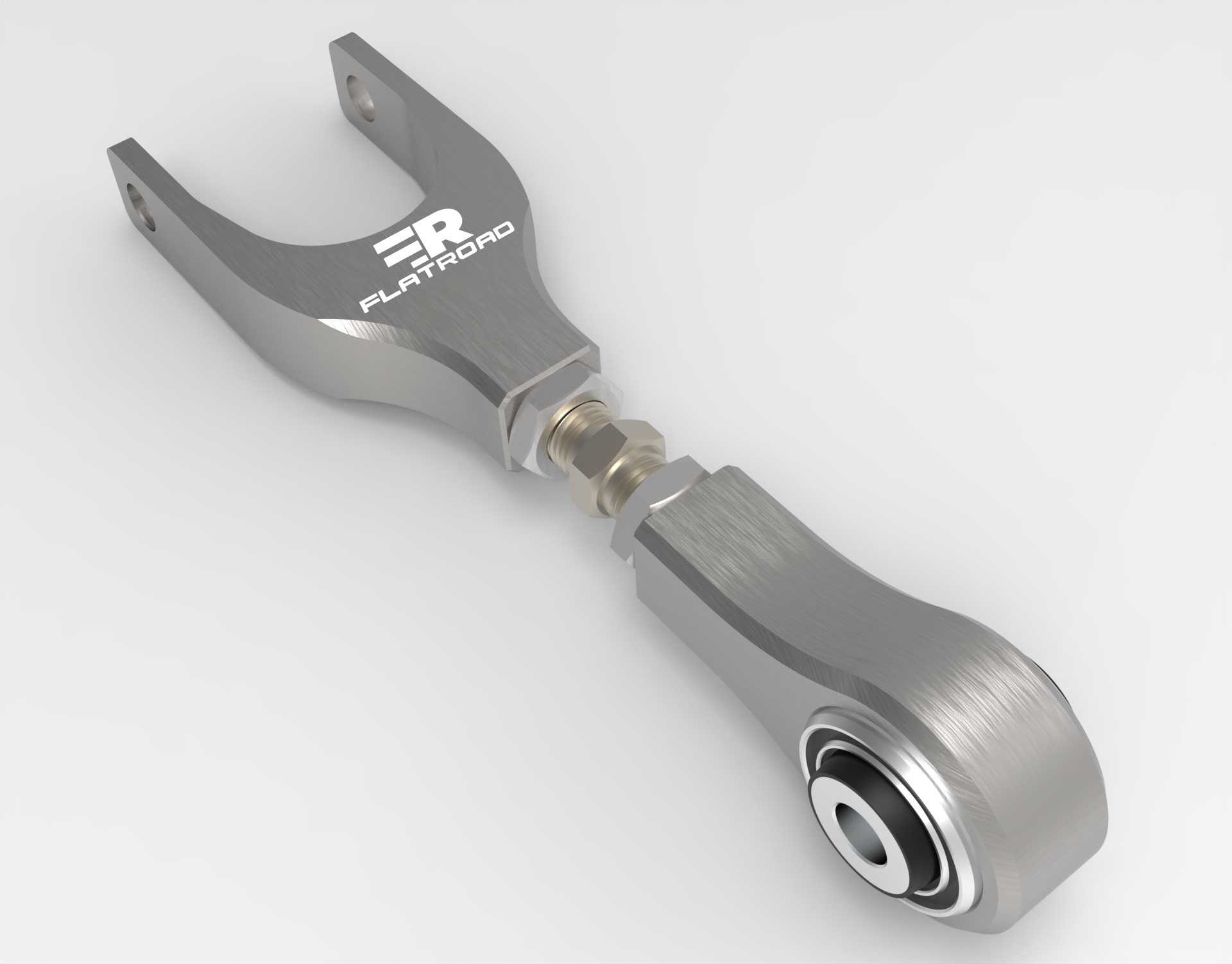

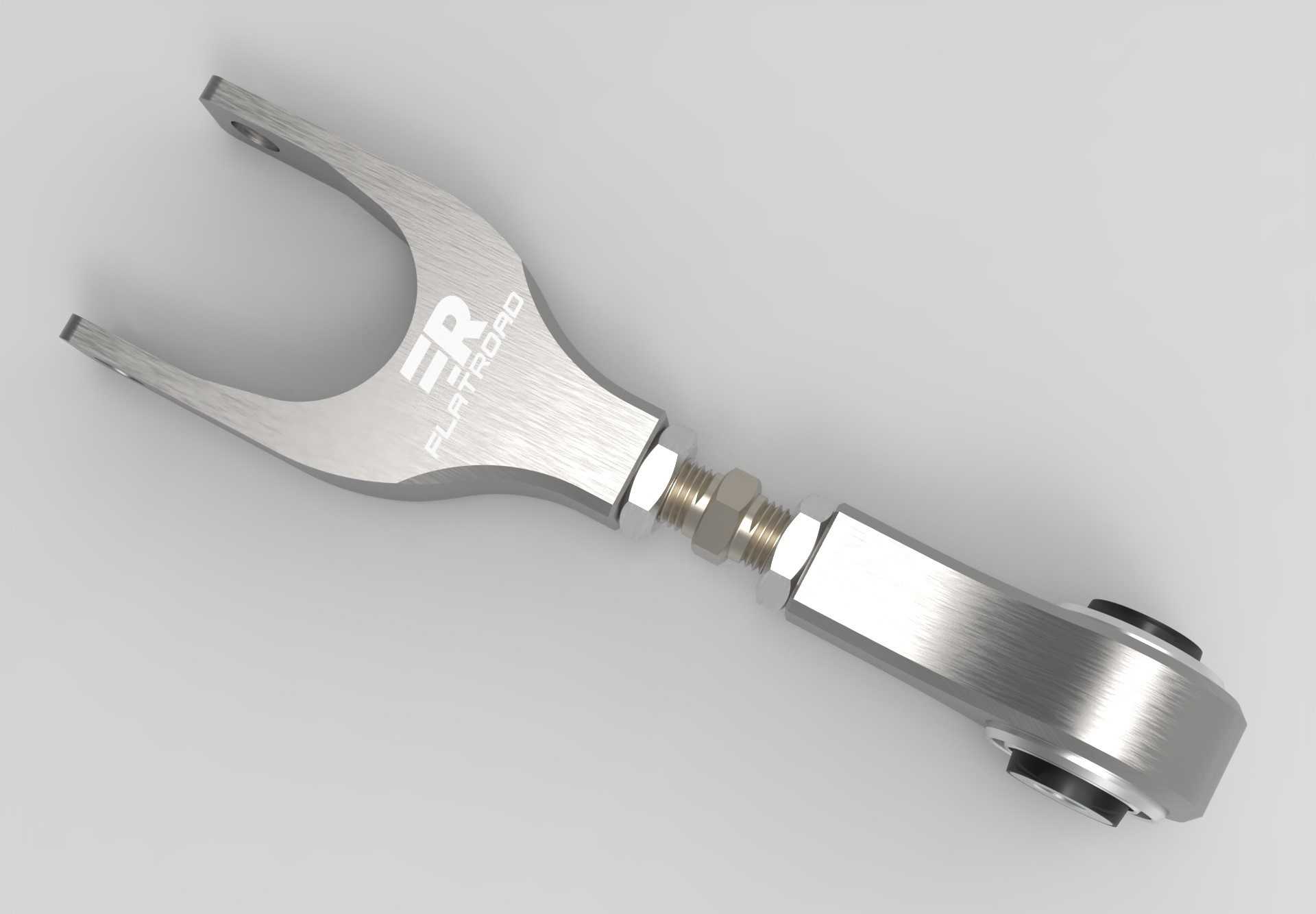

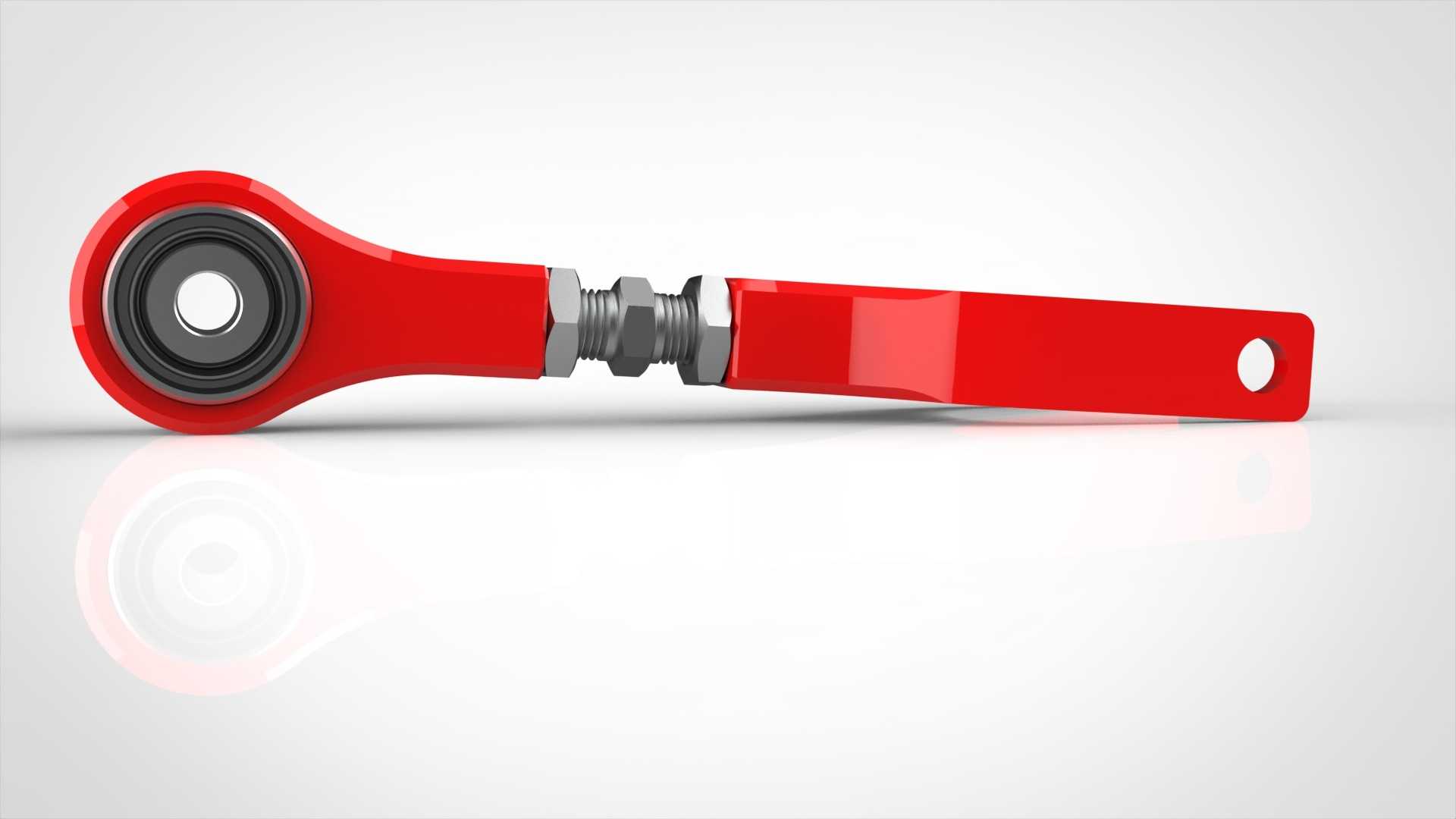

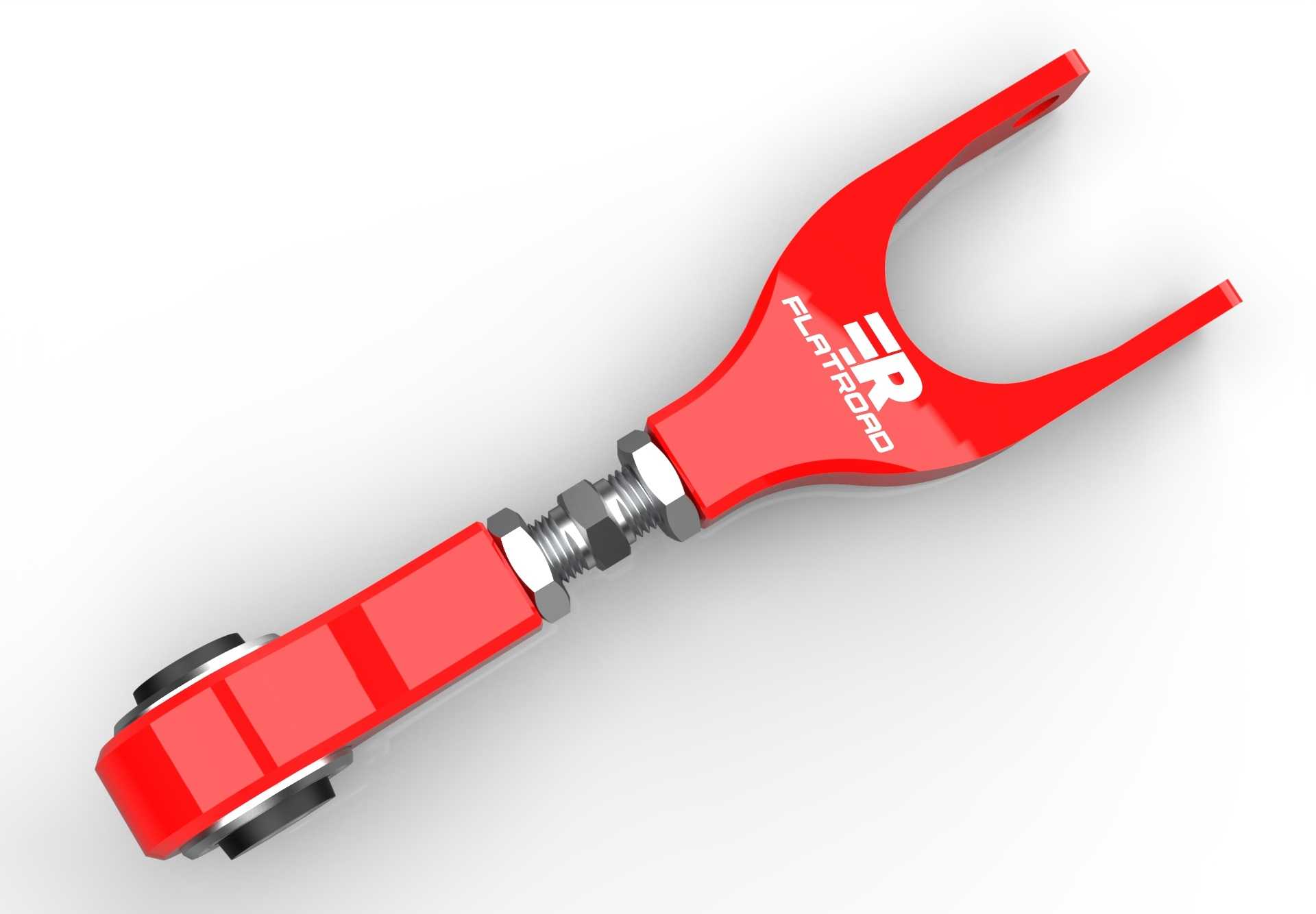

　　这款可调式控制臂主要应用于乘用车辆底盘悬挂系统，是车轮定位参数调整、悬挂运动轨迹约束的核心承载部件，在底盘改装、悬挂维修、四轮定位校准场景中承担关键作用，区别于原厂固定式控制臂，这款结构预留了长度调节区间，可适配车辆降低车身、更换短簧或绞牙避震后的定位参数修正需求，避免固定式控制臂在车身高度变化后出现的轮胎偏磨、悬挂运动干涉、回正力矩异常等问题。从功能特性来看，该控制臂采用叉形端与铰接端分体组合结构，叉形端用于连接转向节或羊角支座，双叉脚结构可分散车轮传递的纵向、侧向冲击载荷，避免单耳结构在大冲击下出现应力集中断裂的风险；中间段采用正反牙螺纹调节结构，转动中间的调节螺套即可实现控制臂整体长度的无级调整，

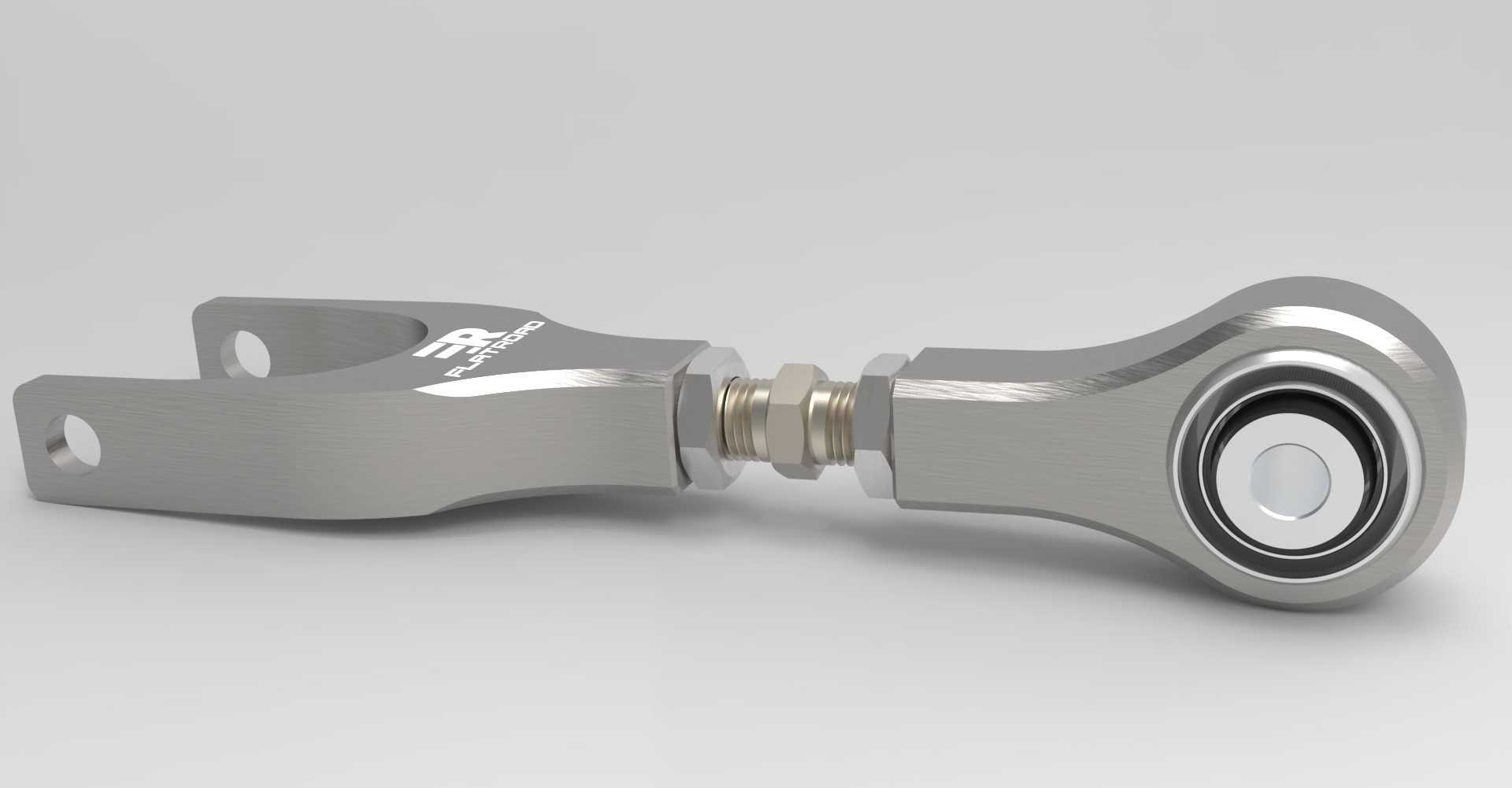

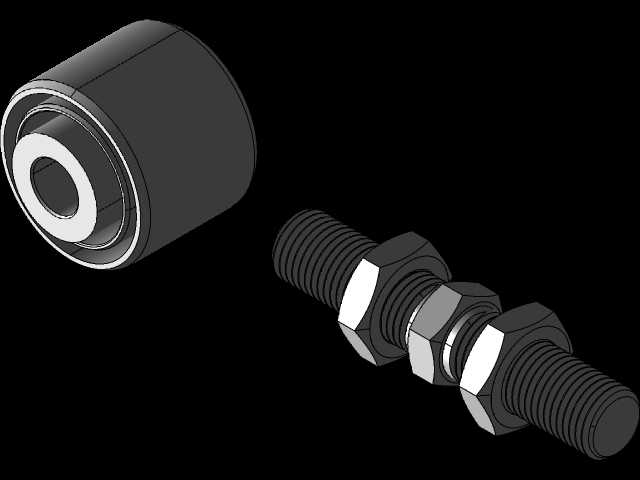

　　调整区间覆盖常规底盘降低20-60mm后的外倾角、前束值修正范围，调节完成后通过两端的锁紧螺母锁止固定，防止车辆行驶过程中螺纹受振松脱导致定位参数偏移；另一端的铰接结构采用内置橡胶衬套与滚针轴承组合的铰接设计，橡胶衬套可过滤路面传递的细碎振动，提升行驶平顺性，滚针轴承则可保证悬挂上下跳动时控制臂摆动的灵活性，避免纯橡胶衬套大角度扭转时出现的卡滞、异响问题。设计过程中优先考虑了载荷传递路径的合理性，叉形臂主体采用锻造铝合金材质的结构构型，在保证屈服强度满足侧向1.2g、纵向0.8g加速度冲击载荷要求的前提下，尽可能降低部件自身重量，减少悬挂下质量，提升悬挂响应速度；臂身表面做了加强筋结构设计，沿载荷传递方向布置凸起加强筋，

　　抵消叉形结构开合处的应力集中，经有限元校核，在极限冲击载荷下最大应力值低于材料屈服强度的60%，安全系数满足乘用车底盘部件的设计规范。安装边界方面，叉形端的两个安装孔中心距、铰接端的轴销直径均匹配特斯拉3型车型原厂悬挂的安装点位，可实现原位替换，无需对原车支座、羊角进行打孔、焊接等改装操作；调节螺套的外露长度在调整范围内不会与周边的半轴、刹车油管、挡泥板等部件发生运动干涉，最大转向角度、悬挂上下跳动行程均与原厂部件保持一致，不会影响车辆的转向极限与悬挂压缩行程。实际装车使用时，该控制臂可精准调整车轮外倾角，解决车辆降低车身后出现的轮胎内侧偏磨问题，同时可优化悬挂的侧倾中心高度，提升车辆过弯时的侧向支撑性，减少侧倾幅度；

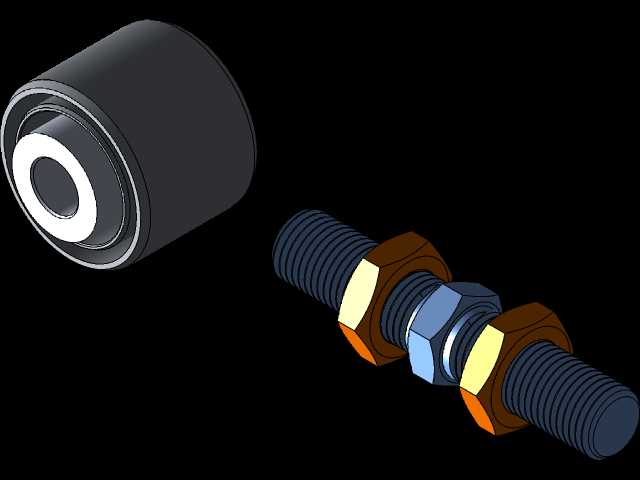

　　铰接端的密封结构可阻挡泥水、沙尘进入轴承内部，延长部件的使用寿命，适配日常街道行驶、轻度赛道驾驶等多种使用场景。结构建模过程中，对螺纹配合段做了公差适配设计，调节螺套与两端臂体的螺纹配合间隙控制在0.05-0.1mm之间，既保证调节时的转动顺畅度，又避免间隙过大导致的行驶异响；锁紧螺母采用带尼龙防松圈的结构，配合螺纹胶使用可进一步提升锁止可靠性，在长期振动工况下不会出现松脱问题。臂身的标识区域做了凹陷式设计，可粘贴型号、调节刻度标识，方便安装时对照调整长度，无需反复拆卸测量即可快速定位到所需的调整长度，提升安装调试的效率。
