丰田日野3006底盘发动机防护护板结构设计

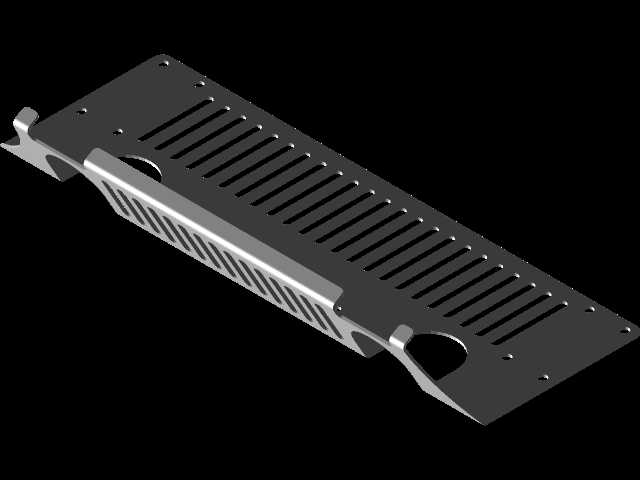

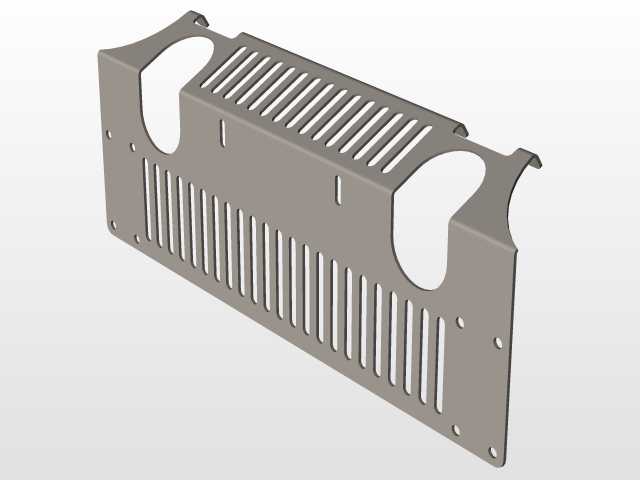

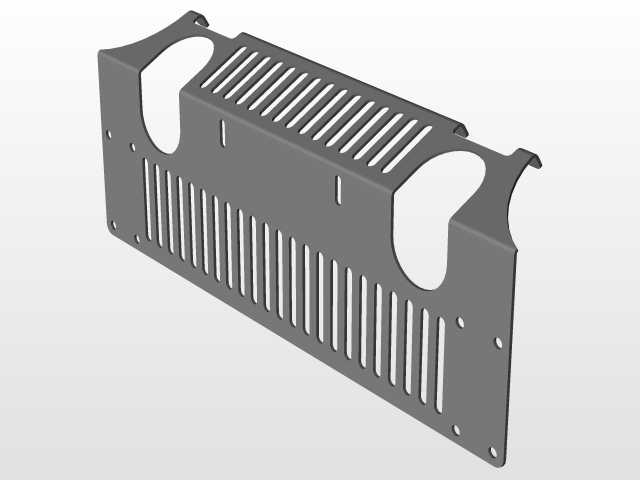

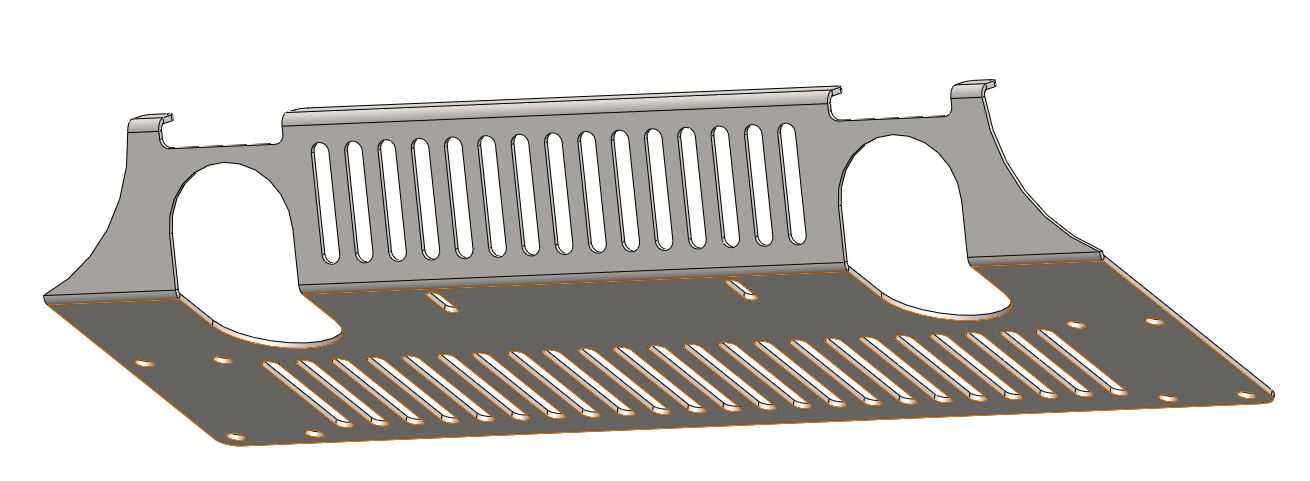

　　这款底盘发动机防护护板，主要适配丰田日野3006车型的底盘布局，安装位置处于发动机油底壳、变速箱下部区域，是车辆底盘防护系统的核心组成部件，日常行驶中承担着阻隔路面飞溅硬物、托底冲击、泥水侵蚀的核心作用，尤其适配非铺装路面、工地运输、城郊复杂路况的使用场景，能避免行驶中卷起的碎石直接撞击发动机油底壳、变速箱壳体等薄弱部件，也能减少雨季路面积水、冬季融雪剂对底盘金属部件的长期腐蚀，降低日常行驶中底盘部件受外力损坏的概率。从结构设计来看，护板整体采用冲压成型的钣金结构，主体分为上下两个关联的安装段，上部护段带有对称的大尺寸镂空让位结构，主要是为了避让底盘两侧的悬挂摆臂、转向拉杆等运动部件，避免护板干涉底盘运动件的正常行程，

　　上部护段的长条状通风格栅，是在保证结构强度的前提下，优化发动机下部的空气流通路径，避免护板完全封闭导致发动机舱下部散热不畅，同时格栅的排布方向顺着车辆行驶的气流方向，能减少行驶中的气流紊流，降低一定的风阻。下部护段的平面区域预留了规则排布的安装孔位，孔位位置完全匹配底盘原有预留的安装螺点，不需要额外在底盘上打孔改装，安装时可以直接通过配套螺栓固定在底盘纵梁、副车架的原有安装位上，安装边界完全贴合底盘下部的轮廓曲线，边缘做了翻边强化处理，既提升了护板自身的结构刚度，也能避免边缘锐边在安装、维护过程中划伤维修人员。护板的整体厚度根据防护需求做了差异化设计，受冲击概率最高的下部平面区域采用稍厚的板材，上部让位区域因为靠近运动部件，

　　在保证强度的前提下控制板材厚度，兼顾防护性能与整车轻量化要求，避免额外增加过多的簧下质量影响车辆操控表现。设计过程中首先通过扫描获取实车底盘的三维点云数据，逆向还原底盘下部的所有部件轮廓、安装点位置、运动件的极限行程边界，首先确定护板的整体外轮廓不能超出底盘两侧纵梁的边界，避免护板突出底盘影响车辆的通过角，其次逐一核对所有运动部件的最大摆动、跳动行程，预留足够的安全间隙，确保护板在车辆满载颠簸、转向极限状态下都不会与运动部件发生干涉。散热格栅的尺寸设计也经过反复校核，格栅的宽度控制在不会让大尺寸碎石穿过的范围内，同时保证足够的通风面积，满足发动机怠速、高负荷行驶状态下的下部散热需求，安装孔位的周边做了局部沉台强化，

　　避免螺栓紧固时护板局部变形，也能分散安装点的受力，防止长期颠簸后安装孔开裂。在实际装车验证中，这款护板能覆盖发动机油底壳、变速箱下部90%以上的裸露区域，面对常见的路面托底场景，能将冲击载荷分散到周边的纵梁安装点上，避免单点冲击直接损坏壳体部件，护板表面的平整化设计也能减少底盘下部的气流乱流，一定程度上降低高速行驶时的底盘风噪，同时日常维护时不需要完全拆除护板，预留的对应维护位可以直接接触到机油放油螺丝、机滤位置，方便常规保养操作。
