花键轴与法兰连接座传动组件结构

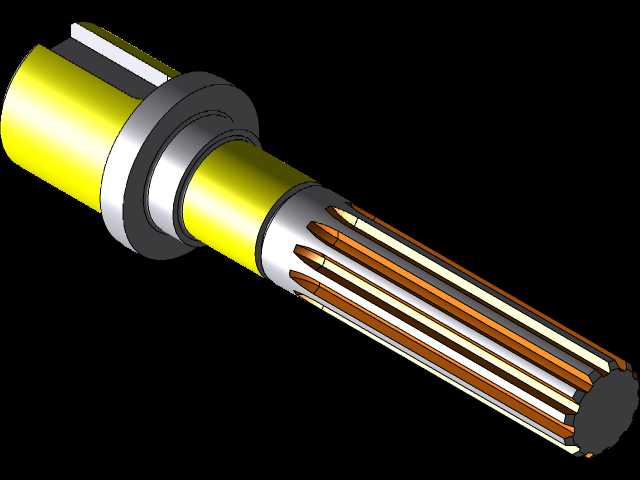

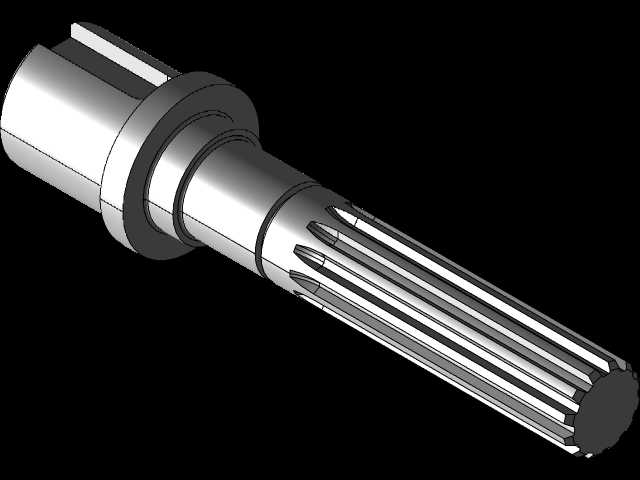

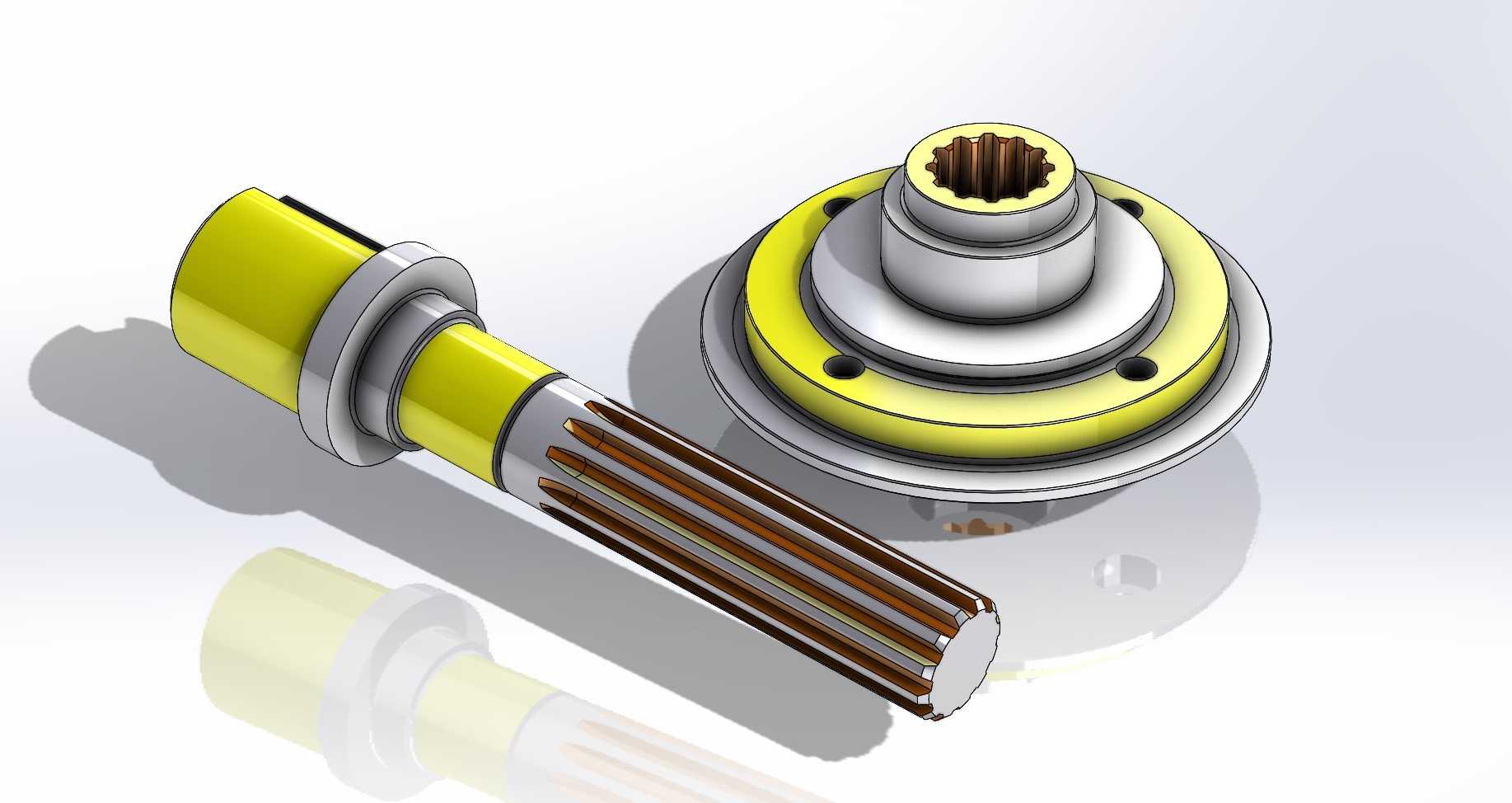

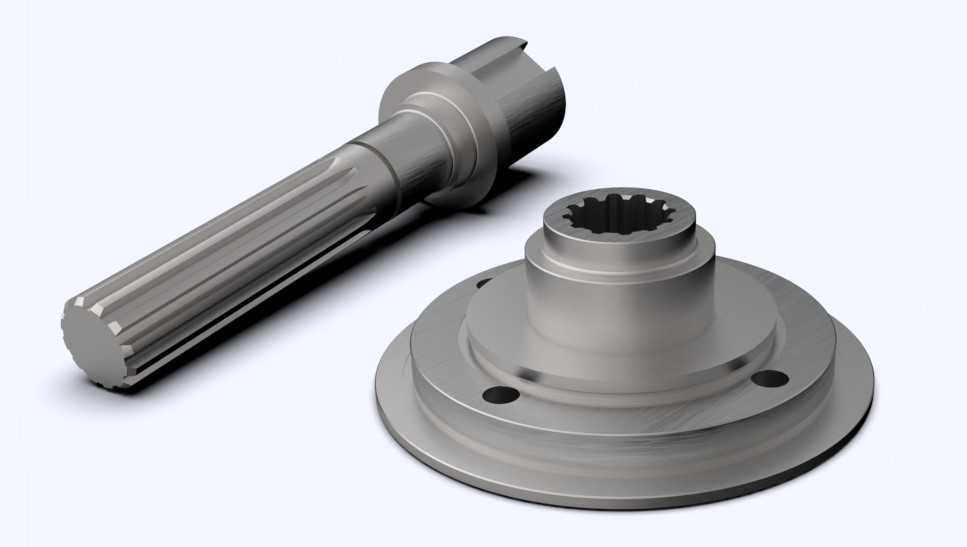

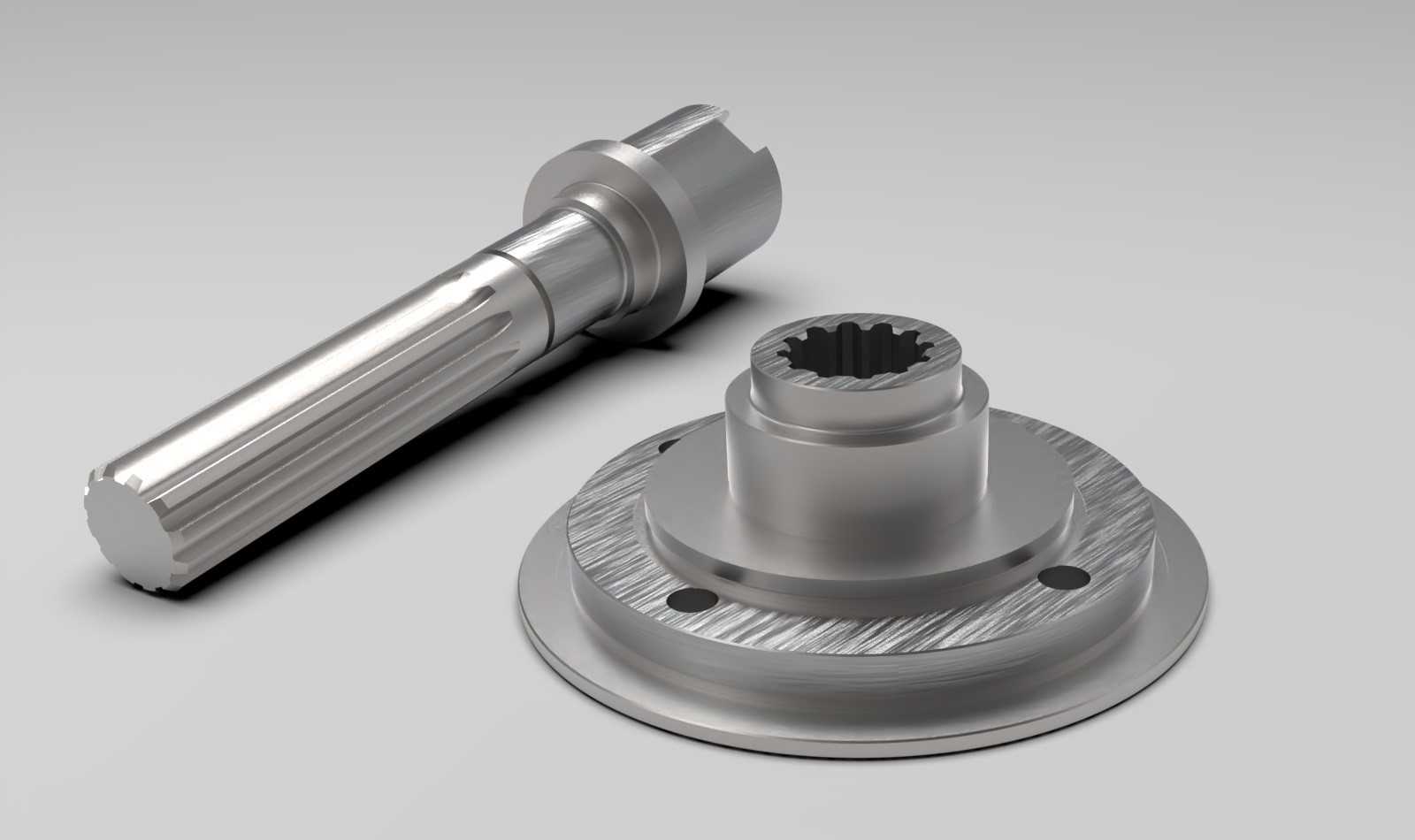

　　这套传动组件包含带外花键的长轴件与带内花键的法兰连接座，是动力传递路径里的核心衔接部件，常见于需要同轴传递扭矩、同时兼顾轴向定位与径向支撑的传动场景，比如工程机械的行走机构动力输出端、农用机械的变速箱动力接驳位、工业设备的主轴传动接驳段都能见到这类结构的应用。先看长轴件的结构设计，轴身采用渐开线外花键结构，相比普通平键连接，花键的多齿啮合特性可以承载更大的扭矩，同时齿侧的对中性更好，高速运转时的偏摆量更小，适合转速波动大、负载冲击强的工况。轴段靠近端部的位置设计有环形定位轴肩，装配时这个轴肩会抵靠在配套轴承的内圈端面，既可以限制轴的轴向窜动，也能给轴承提供稳定的轴向定位基准，轴的末端做了倒角处理，

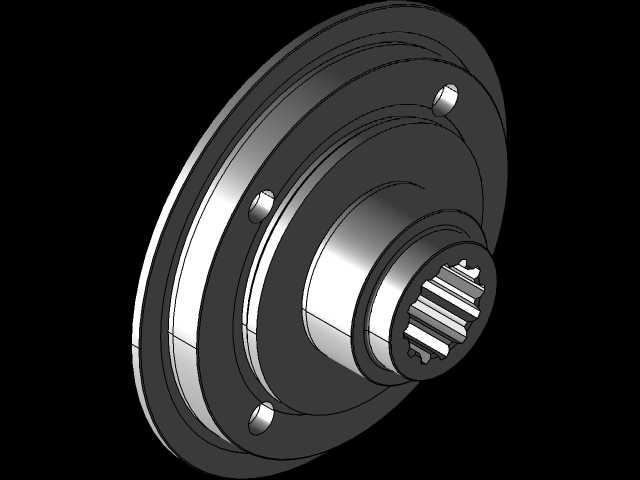

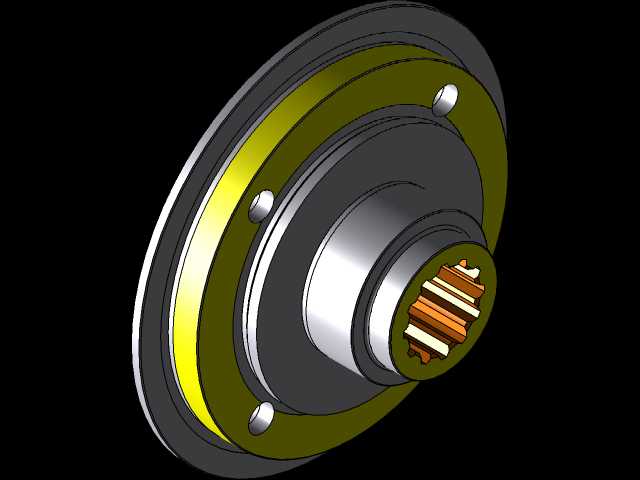

　　方便装配时顺利穿入轴承内圈与法兰座的内花键孔，避免锐边刮伤配合面。再看法兰连接座的结构，主体是带法兰盘的回转体，中心孔加工有内花键，和长轴的外花键形成间隙配合的花键副，既可以顺畅传递旋转扭矩，也允许轴在花键孔内有小范围的轴向窜动，用来补偿装配误差与运转时的热胀冷缩变形量。法兰盘上均匀分布有多个安装通孔，孔位的分度圆直径经过严格校核，装配时通过螺栓可以将法兰座固定在设备的箱体壁面或者支架端面上，法兰盘与中心筒体的过渡位置做了圆角过渡，避免应力集中导致的法兰根部断裂，毕竟这个位置是承受弯矩与扭矩复合载荷的薄弱区域，圆角设计可以有效分散应力集中系数，提升部件的疲劳寿命。从安装边界来看，

　　长轴的光轴段直径与配套轴承的内孔尺寸采用基孔制过渡配合，保证轴承内圈与轴同步旋转，不会出现相对滑动磨损；花键段的大径、小径都做了精度控制，配合间隙控制在合理范围，既不会因为间隙过大导致传动冲击，也不会因为间隙过小导致装配卡滞、运转时卡涩。法兰座的外圆筒体部分可以穿入设备箱体的预制安装孔，筒体的外圆尺寸与箱体安装孔采用间隙配合，装配时可以快速找正同轴度，法兰盘的端面与箱体贴合面的平面度有严格要求，避免装配后出现法兰偏斜导致的花键副不同心，加剧齿面磨损。实际应用中，这类组件的功能是将输入端的旋转扭矩通过花键副传递到输出端，法兰座作为固定支撑端，为长轴提供径向的支撑定位，长轴的外伸端可以连接联轴器、齿轮或者带轮，

　　将动力传递到下一级传动机构。设计过程中需要重点校核花键齿的接触强度与弯曲强度，根据传递的额定扭矩、峰值冲击载荷计算齿面的压应力，避免出现齿面压溃、齿根断裂的失效形式；同时还要校核轴的扭转刚度与弯曲刚度，控制轴在额定负载下的扭转变形量与径向挠度，避免轴运转时出现过大的弹性变形导致密封件磨损、轴承偏载。法兰盘的螺栓孔数量与螺栓规格也要根据传递的扭矩、法兰承受的轴向力来匹配，保证螺栓连接的预紧力足够，不会在负载波动时出现连接松动。另外，两个零件的配合面都做了表面粗糙度控制，花键齿面的粗糙度要求较高，减少运转时的齿面摩擦磨损，非配合面的粗糙度可以适当放宽，兼顾加工成本与使用性能。这类结构的优势在于拆装维护方便，花键连接的对中性好，承载能力强，法兰连接的固定方式可靠，适合在中重载、中等转速的传动场景下长期稳定运行，很多需要频繁拆装维护的传动部位都会优先选用这类花键加法兰的连接结构，相比整体式的轴类零件，分体式的法兰座设计可以降低加工难度，也方便后期更换磨损的花键副，减少维护成本。
