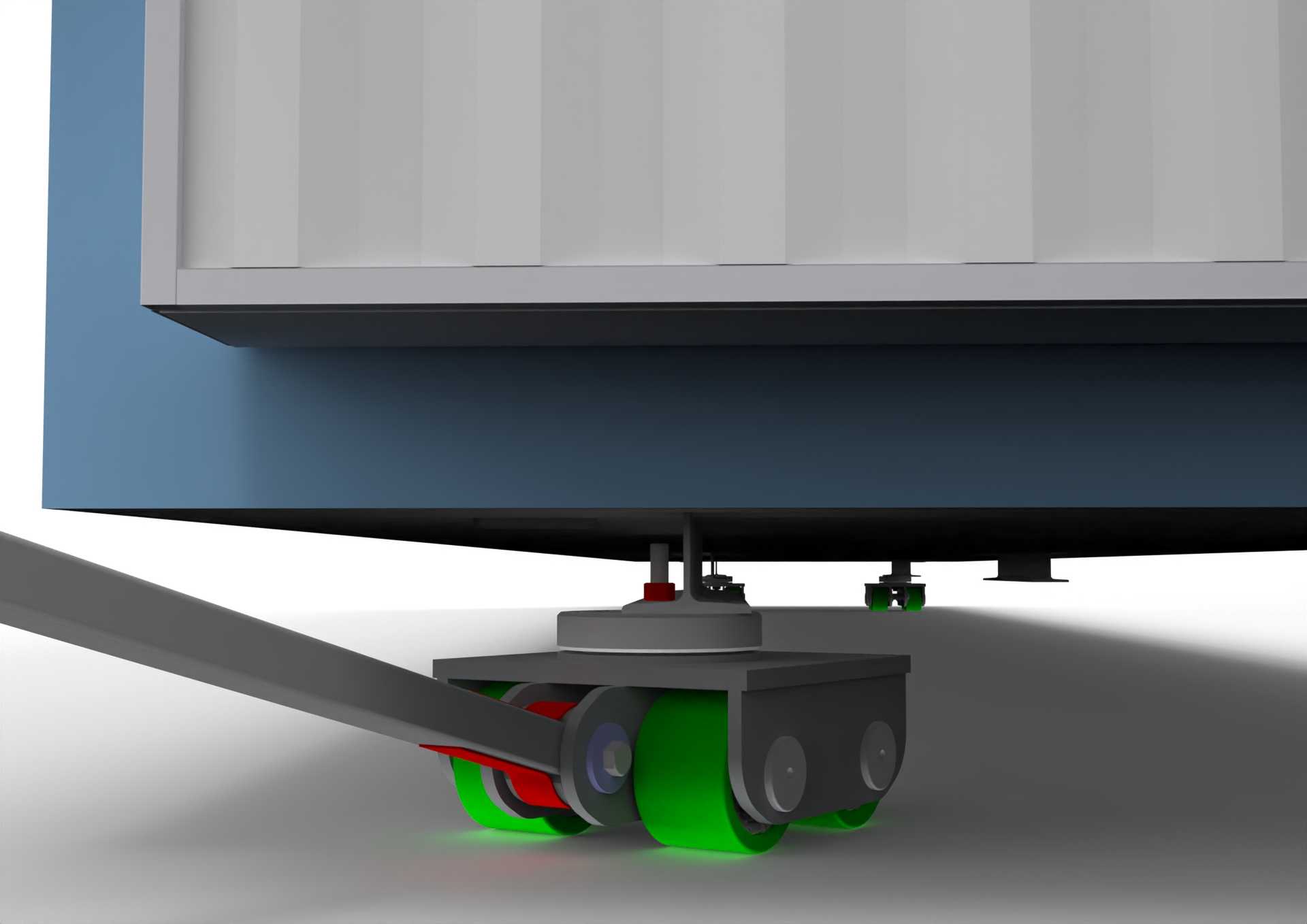

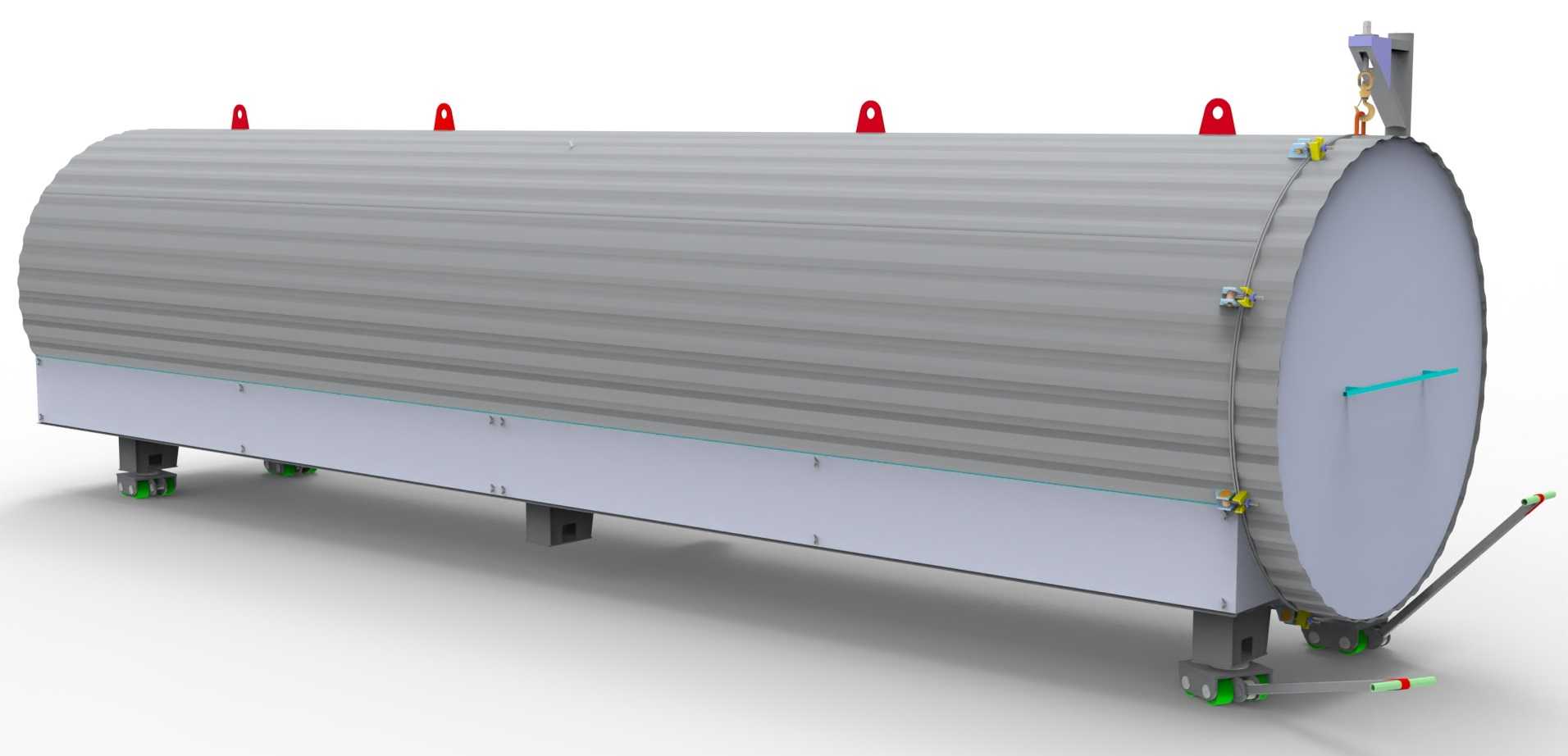

  在重型设备移位、车间重型工件转运、大型模具库区调位这类作业场景里,常规的手动搬运车往往受限于转向半径、地面承载要求,无法适配狭窄通道内的多向移位需求,这类组合式重载移动旋转平台就是针对这类痛点开发的移位工装。整套移位单元采用分体组合式设计,单台承载单元可独立使用,也可根据被搬运物的底部支撑点位,搭配牵引杆组成四点支撑的移位组,适配不同底面轮廓的重型载荷,相比一体式搬运平台,分体式结构可以灵活调整支撑间距,不需要额外制作过渡托架就能直接托举设备底部的承重梁,大幅减少移位前的准备工作量。

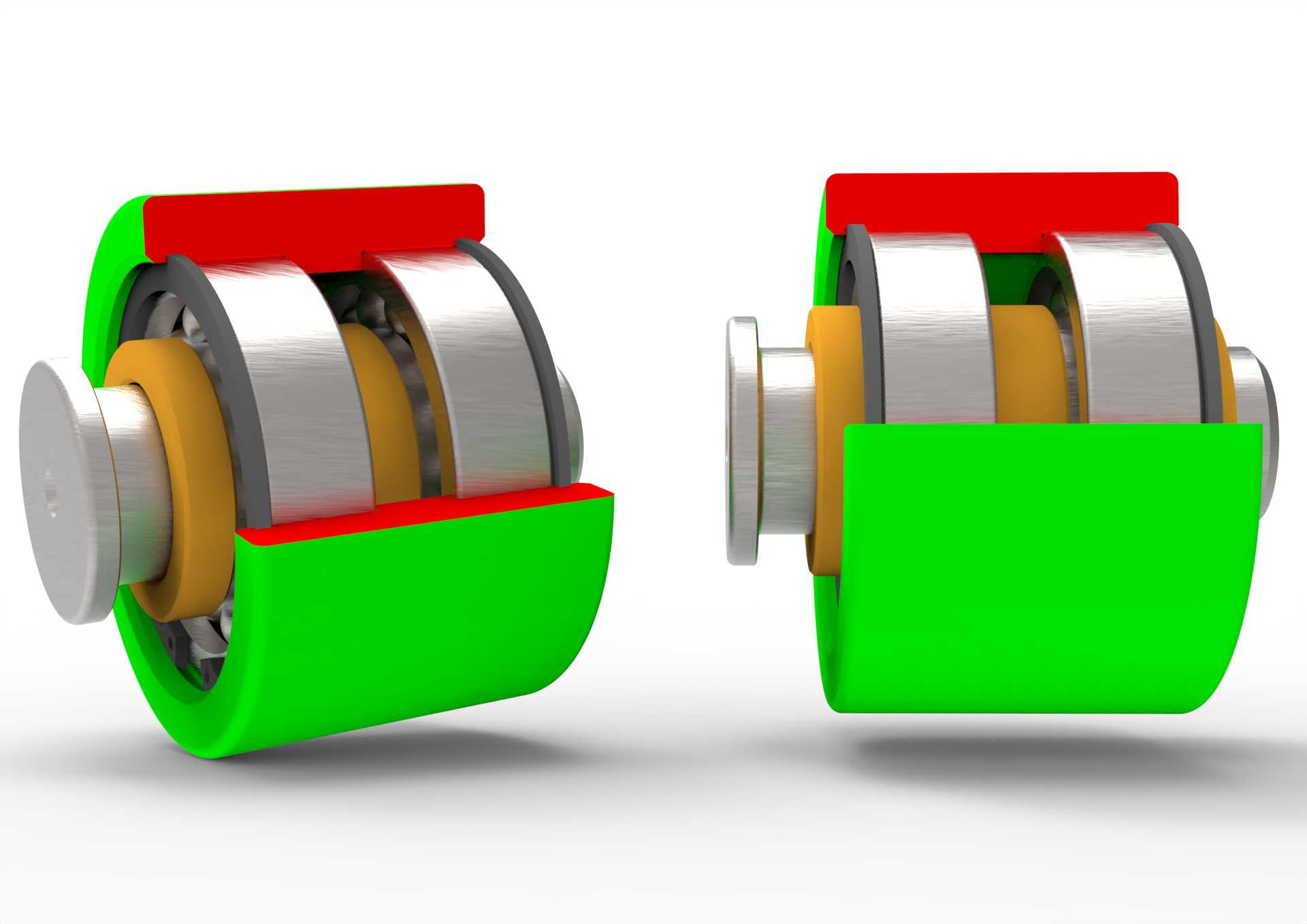

  从结构设计逻辑来看,每个独立承载单元的上部设置了带环形防滑纹路的圆形承载转盘,转盘内部采用平面推力轴承作为回转支撑,承载状态下可实现360度自由回转,当整套移位组搭配牵引杆拖动时,每个单元的转盘可根据行进方向自动调整轮组朝向,不需要人工逐个调整轮向,就能实现直行、斜行、原地回转等多向移动动作,解决了传统固定轮式搬运小坦克转向阻力大、无法横向移位的问题。轮组部分采用多轮并排布局,单台单元配置四个承重轮,轮体采用高硬度耐磨钢材制作,轮缘处做了圆弧过渡处理,降低滚动过程中的阻力,同时多轮布局可以将上部载荷均匀分散到每个接触轮上,降低对车间地面的单位面积压强,避免环氧地坪、硬化水泥地面被重载压溃起壳,轮组与支架之间采用销轴铰接结构,可适配小幅度的地面不平整,避免个别轮组悬空导致的载荷集中问题。

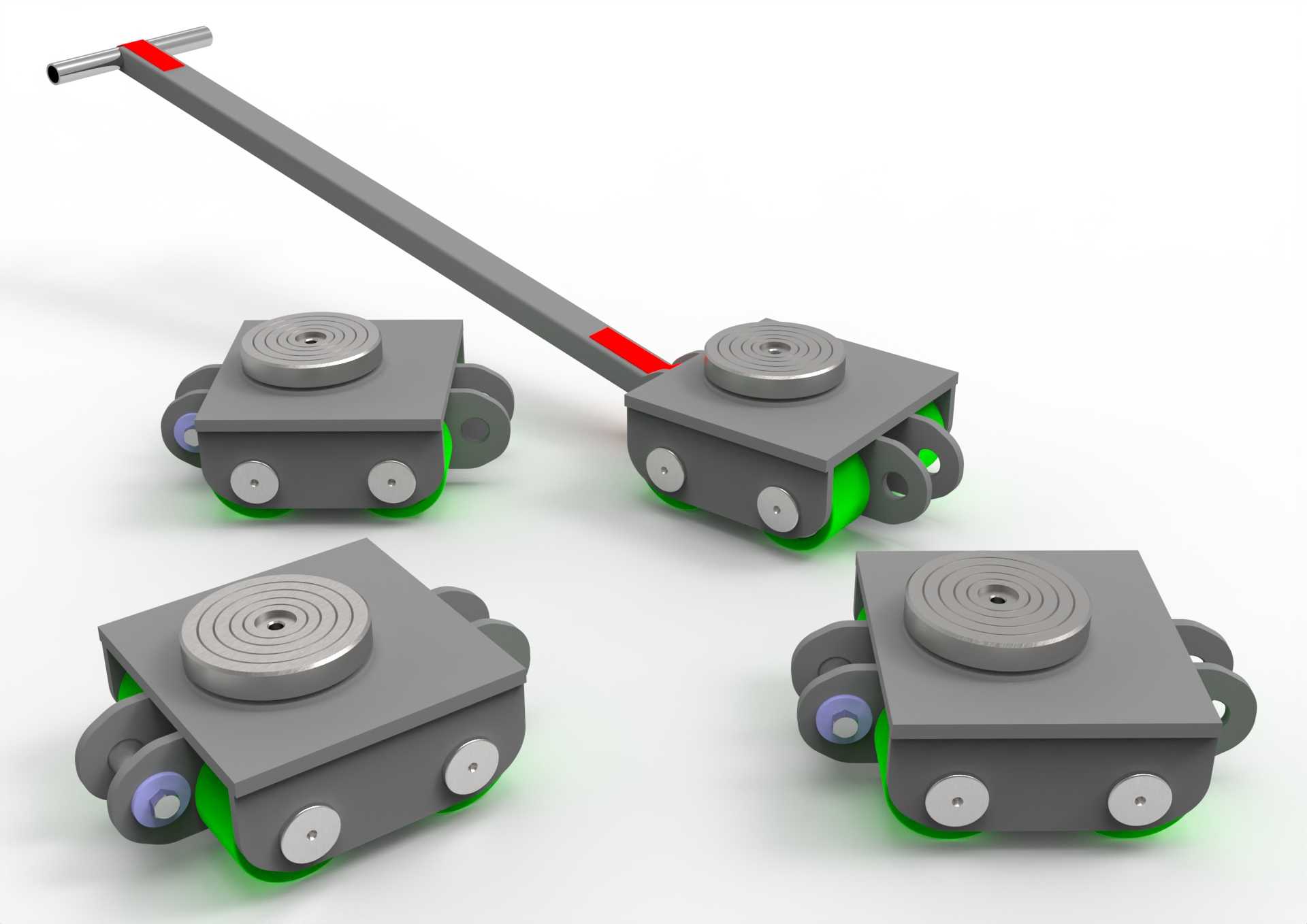

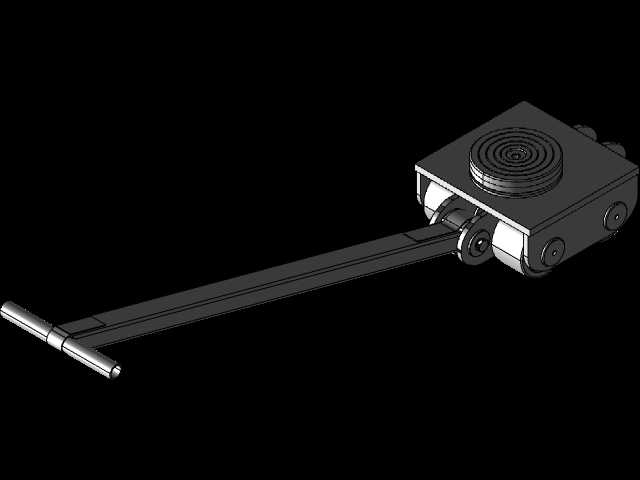

  承载支架采用厚钢板焊接成型,整体为方形箱式结构,焊接后做去应力处理,避免长期承载出现焊接变形,支架侧面设置了牵引连接吊耳,既可以连接专用牵引杆实现多单元联动拖动,也可以单独连接牵引绳用于短距离移位调整。牵引杆采用高强度矩形钢管制作,杆身设置了醒目的标识段,操作端做了防滑握把设计,杆体与承载单元的连接采用快插式销轴结构,不需要额外工具就能快速完成组装拆卸,作业完成后可拆分存放,减少仓储占用空间。

  从安装边界与尺寸适配来看,单台承载支架的外形尺寸控制在192mm×320mm×450mm的范围内,这个尺寸可以适配绝大多数工业设备的底部支撑间隙,不需要提前将设备垫高过多就能将承载单元推入设备底部,降低移位作业的顶升高度要求,减少顶升过程中的安全风险。车轮直径设置为130mm,轮宽85mm,这个尺寸参数是在通过性与承载能力之间做的平衡:过小的轮径容易被车间地面的焊缝、小型杂物卡滞,过大的轮径会抬升整体承载高度,增加设备顶升行程需求;85mm的轮宽可以在保证接地压强符合要求的前提下,避免轮宽过大导致的转向阻力上升。单套无手柄支架的总重量控制在59kg,单人借助撬棍就能完成单元的位置调整,不需要额外调用起重设备辅助摆放,提升现场作业的灵活性。

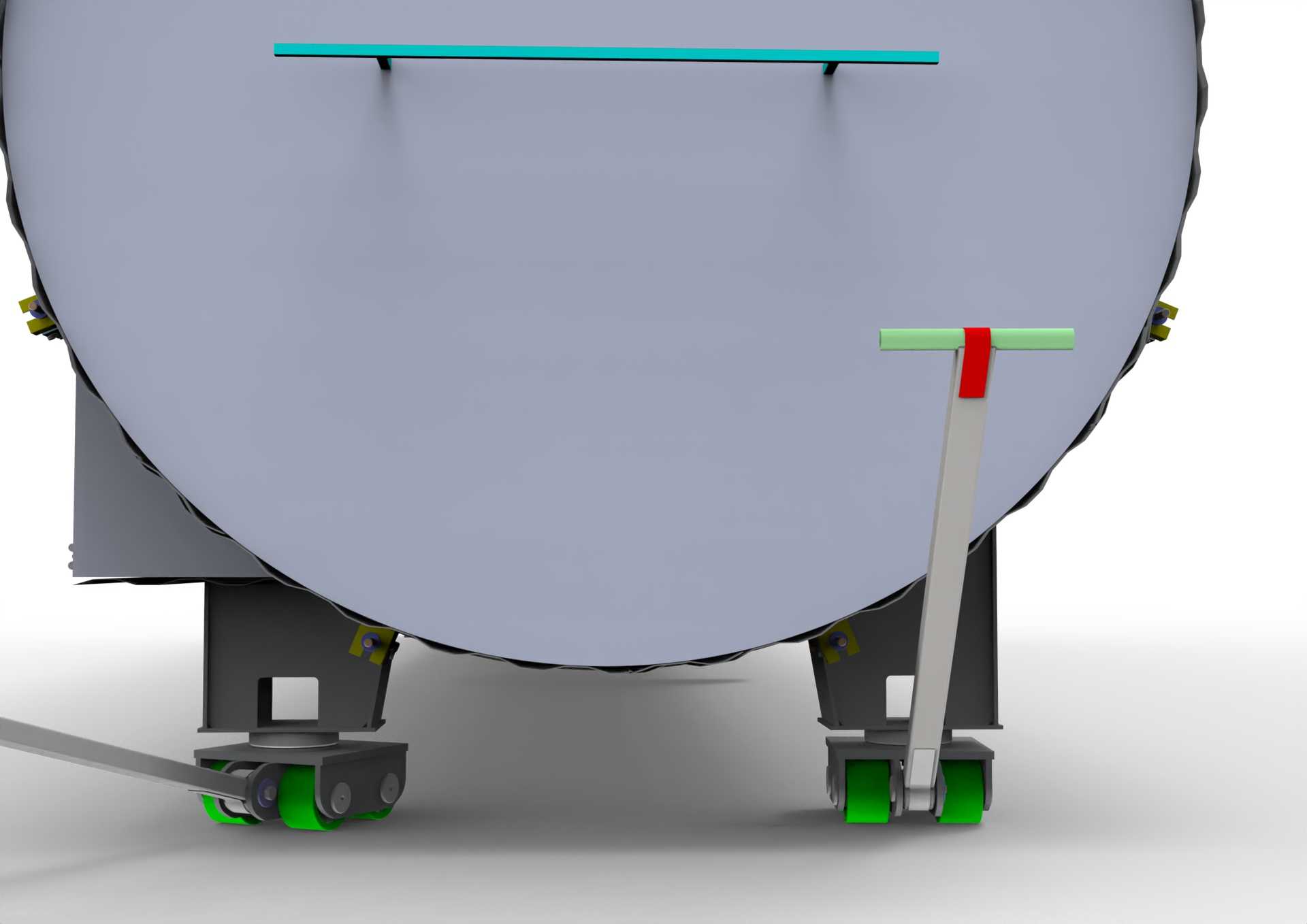

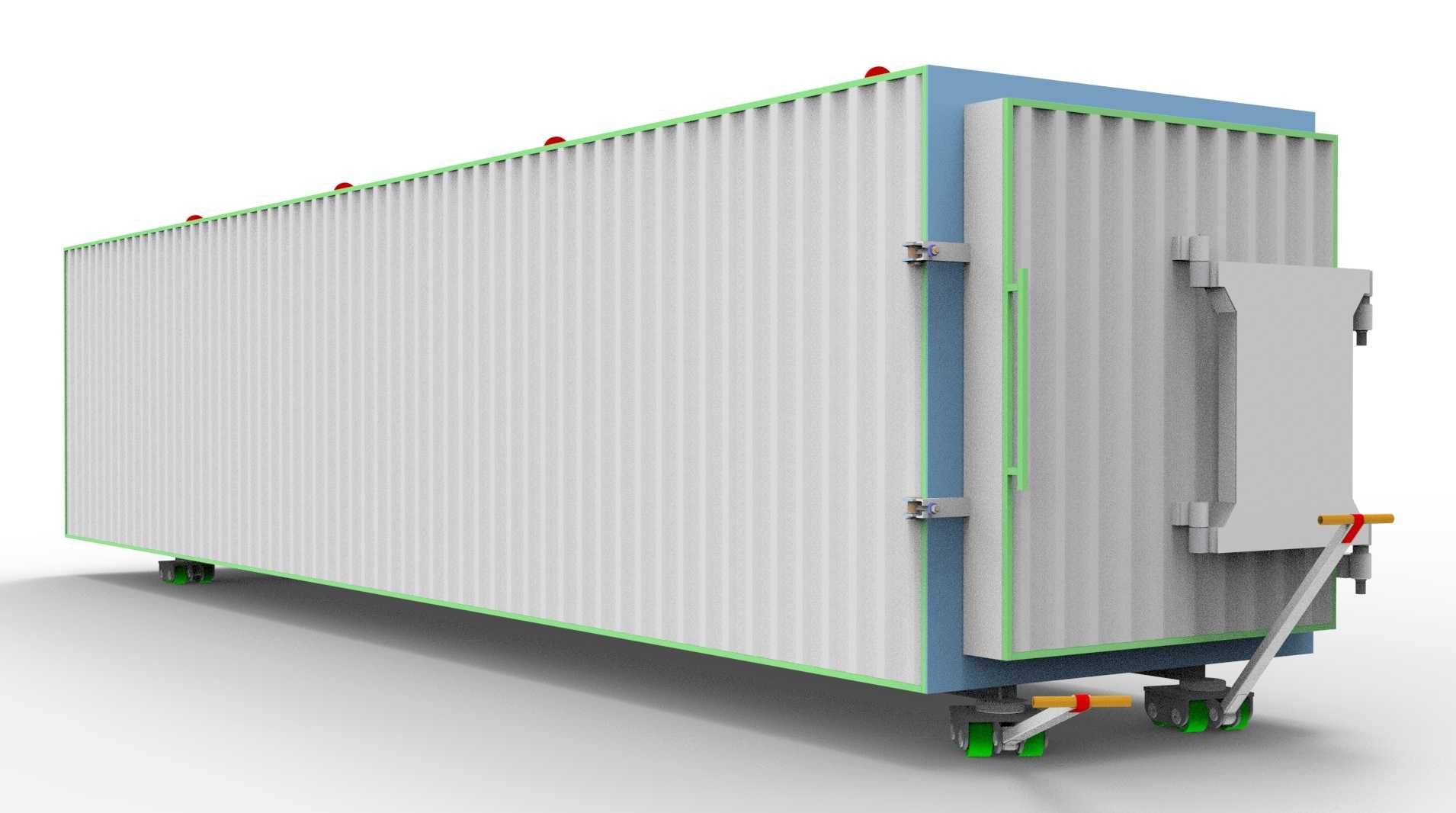

  在实际选型使用过程中,需要根据被搬运物的总重量匹配对应数量的承载单元,单套最多可搭配8个车轮单元组成更大承载能力的移位组,满足不同吨位设备的移位需求。转盘的承载面做了淬火硬化处理,表面硬度达到HRC45以上,避免长期被设备底部的尖锐支撑点压出凹痕,影响回转灵活性。轮组的转动部位预装了免维护润滑轴承,日常使用不需要频繁加注润滑脂,减少维护工作量,适配车间多粉尘的作业环境。整套结构没有复杂的液压、电控元件,纯机械结构的可靠性更高,不会出现液压泄漏、电路故障导致的作业中断问题,适合在无电源、环境复杂的厂区作业场景使用。在进行长距离移位时,可将牵引杆与前端两个承载单元连接,操作人员通过牵引杆控制行进方向,后端两个承载单元随动转向,整个移位过程只需要2-3人就能完成数十吨重型设备的移位作业,相比传统的滚杠移位方式,作业效率可提升数倍,同时大幅降低作业过程中的安全风险。
