高精度微分电机三维结构设计作品

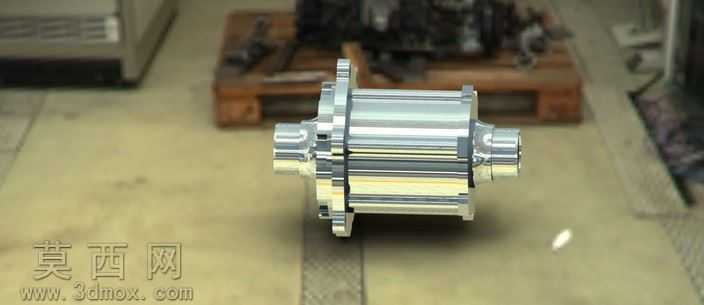

本微分电机三维模型采用SolidWorks进行全参数化建模，建模过程严格遵循微分电机的实际生产尺寸与装配逻辑，完整还原了微分电机的核心结构与外观细节。建模初期先梳理微分电机的组成模块，将整体拆分为定子组件、转子组件、端盖、输出轴、连接法兰、密封结构等独立子部件，对每个子部件进行单独草绘建模，通过拉伸、旋转、扫描、放样等基础特征命令构建主体轮廓，再对倒角、圆角、卡槽、定位孔、密封槽等细节特征进行精细化处理，确保每个结构特征都符合机械加工的工艺要求，避免出现无法落地生产的不合理结构。材质与渲染阶段，针对电机不同部件的实际材质属性进行材质球调配：电机外壳采用亮面镀铬金属材质，调整金属度、粗糙度参数模拟真实金属的反光质感，还原金属表面的细腻光泽与环境反射效果；输出轴采用高强度合金钢材质，添加细微的拉丝纹理提升真实感；端盖连接部位做哑光金属处理，区分不同部件的材质差异；密封胶圈采用橡胶材质，调整漫反射颜色与粗糙度参数还原橡胶的哑光质感。渲染阶段采用工作室三点布光方案，主光源提供主要照明突出电机主体轮廓，辅光源消除暗部死黑，轮廓光勾勒电机边缘提升立体感，添加柔和的环境光遮蔽效果增强结构层次感，最终渲染图清晰呈现电机的整体形态与细节结构。结构设计上，该微分电机采用对称式布局，两端伸出的输出轴可适配双端传动需求，外壳的法兰盘结构预留了标准安装孔位，可直接与配套设备进行定位安装；内部定子与转子的配合间隙经过参数化校核，保证转动顺畅无干涉；端盖与壳体的连接部位设计了密封槽结构，可加装密封圈实现基础防护，适配常规工业场景的使用需求。建模过程中对所有装配部件进行了全局干涉检查，逐一排查零件间的干涉问题，调整配合公差确保装配关系准确，同时对模型进行了轻量化处理，在保留核心结构细节的前提下优化特征数量，提升模型的操作流畅度，可直接用于产品结构展示、装配教学演示、虚拟样机调试等场景，也可作为相关传动系统设计的参考模型，帮助设计人员快速理解微分电机的结构组成与装配逻辑，缩短同类产品的开发周期。
