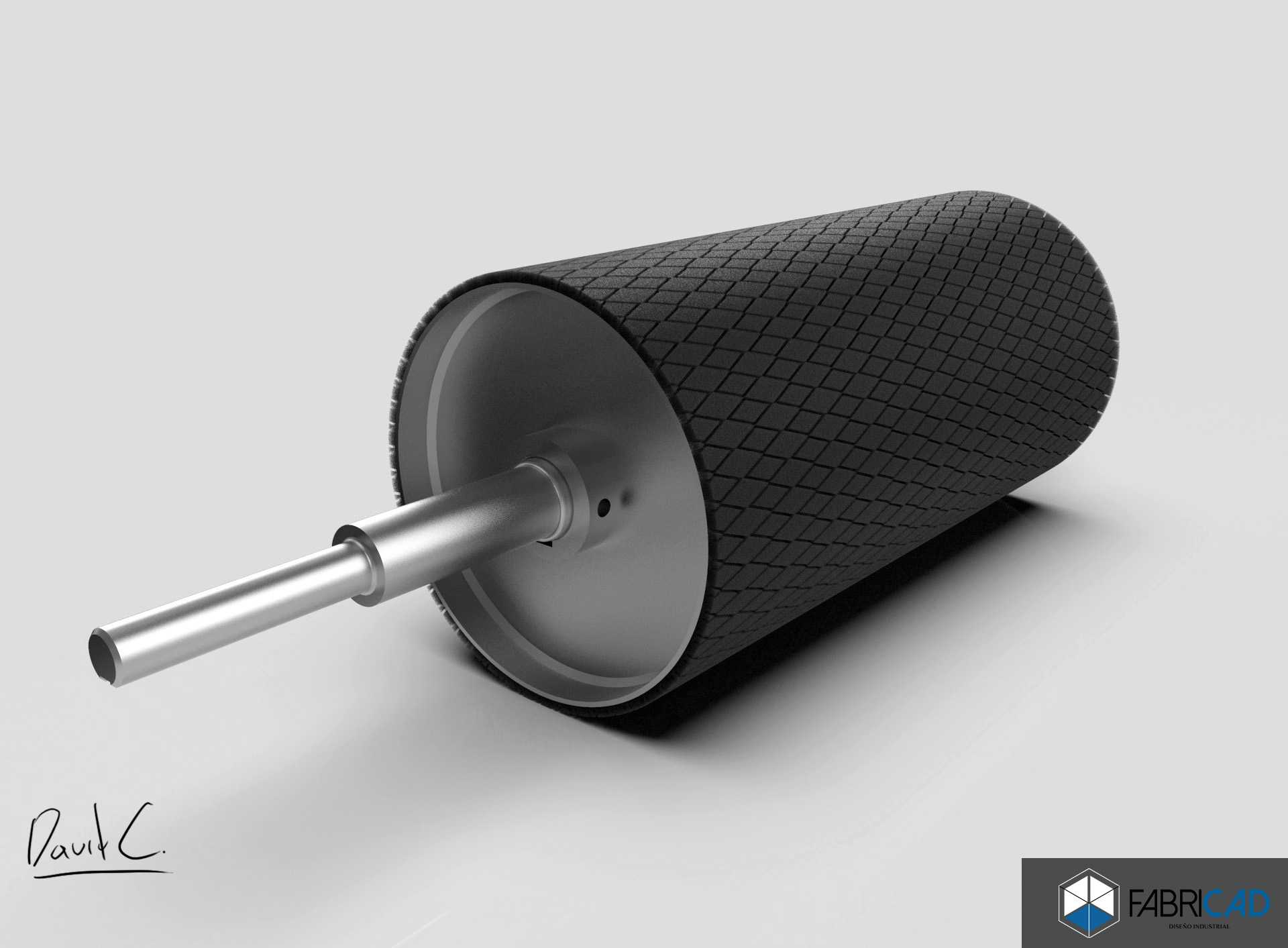

带菱形防滑胶面的输送驱动滚筒结构

　　在散料、成件包装物的连续输送产线中，驱动滚筒是带式输送设备的核心传力部件，承担着将驱动端扭矩传递至输送皮带、带动整条线体负载运行的关键作用，其结构设计合理性直接决定输送系统的运行稳定性、皮带使用寿命与负载承载上限。这款驱动滚筒采用通轴式整体结构设计，主体辊筒外表面包覆菱形网格纹路的橡胶层，这种纹路设计并非装饰性结构，而是通过增大辊面与皮带内侧的接触摩擦系数，避免重载启动、负载波动工况下出现皮带打滑丢转的问题，同时橡胶层的弹性特性能缓冲输送过程中物料落点的冲击，降低金属辊面与皮带刚性接触带来的皮带磨损速率，尤其适配箱装货物、袋装散料、成件工业零部件的中长距离输送场景，在电商仓储分拣线、建材加工输送线、食品包装后段输送线、

　　汽车零部件装配输送线中都能适配使用。从结构设计逻辑来看，这款滚筒的轴体采用阶梯轴结构设计，两端轴径根据轴承安装位、驱动端连接位的受力差异做了变径处理，轴端预留的安装孔位用于配合锁紧件实现与驱动侧联轴器、从动侧轴承座的精准定位，避免运行过程中出现轴体窜动问题。辊筒筒体采用卷制焊接结构，端盖与筒体、轴体的连接位置做了同轴度公差约束，保证滚筒整体的径向跳动量控制在合理区间，避免高速运行时出现皮带跑偏、辊体抖动的问题。外覆橡胶层采用硫化工艺与金属筒体紧密结合，相比胶粘包覆的结构，硫化结合层的抗剥离强度更高，在长期交变载荷、温度波动工况下不会出现胶层起鼓、脱开的故障。在安装边界方面，这款滚筒的轴伸长度、

　　两端安装位的轴径尺寸适配常规标准带式输送机的机架安装间距，两端轴承座可直接固定在输送机机架的预设安装板上，驱动端可匹配减速电机的输出轴通过联轴器直连，也可适配链轮传动的结构形式，无需对现有输送机机架做大规模改造即可完成替换安装。在实际选型应用中，这类包胶驱动滚筒的适配带速通常覆盖0.8m/s到2.5m/s的常规输送速度区间，橡胶层的菱形纹路在运行过程中还能起到一定的导水、导尘作用，当输送环境存在少量粉尘、水渍时，纹路间隙可以容纳少量杂质，避免杂质夹在辊面与皮带之间造成皮带局部磨损、运行异响的问题。设计过程中需要重点校核轴体的抗弯强度、辊筒筒体的径向刚度，以及包胶层与金属筒体的结合强度，同时要保证两端轴承位的同轴度公差，

　　避免装配后出现轴承偏载发热、滚筒运行阻力过大的问题。相比光面金属驱动滚筒，包胶结构的驱动滚筒所需的皮带张紧力更低，能降低皮带长期处于高张紧状态下的拉伸疲劳损耗，延长皮带的更换周期，减少产线的维护停机时间。在实际产线布局中，这类驱动滚筒通常安装在输送机的卸料端或者受料端，根据输送线路的布置形式选择驱动位置，当输送距离较长、负载较大时，还可以采用多组驱动滚筒配合的方式，分散单点驱动的负载，降低单组滚筒的扭矩承载要求，提升整条输送线的运行可靠性。
