210伏37欧姆螺旋绕线电阻结构设计

　　在低压配电回路、工业控制板卡以及小功率加热调控电路的设计选型中，额定工作电压210伏、阻值37欧姆的绕线电阻是十分常见的被动元件，这类电阻的三维结构建模，需要兼顾实际生产的绕线工艺、安装时的引脚适配以及长期工作的散热需求，不能只做外观层面的曲面堆砌。从实际应用场景来看，这类电阻常被用在小功率设备的限流回路、电源模块的泄放回路以及简易加热装置的发热单元中，不同场景下对电阻的结构强度、引脚抗弯折能力都有明确要求，建模时需要把这些实际工况的约束融入结构细节里。

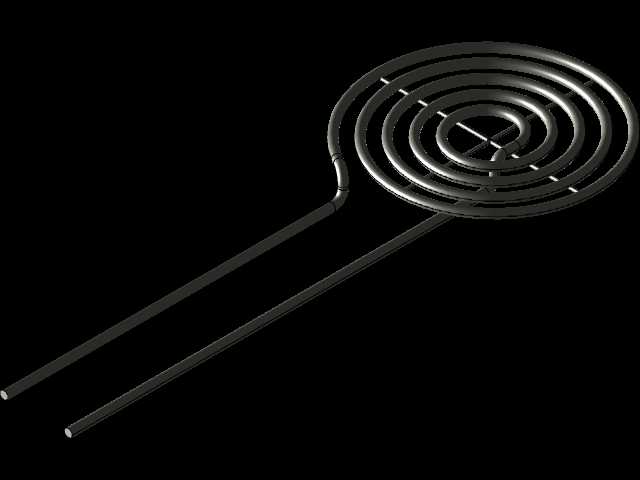

　　从结构设计思路来看，这款电阻采用螺旋盘绕式的电阻丝布局，和常见的轴向直插圆柱电阻不同，盘绕结构可以在有限的平面空间内拉长电阻丝的有效长度，不需要额外增加电阻的轴向安装尺寸，适合在板卡空间局促、安装高度受限的电路场景中使用。电阻丝的螺旋间距经过严格核算，既要保证相邻匝的电阻丝之间有足够的爬电距离，满足210伏工作电压下的绝缘要求，避免出现匝间打火击穿的问题，又要尽可能压缩整体盘绕直径，减少元件在PCB板上的占用面积。两根引出引脚从螺旋盘体的同侧平行伸出，引脚的线径和伸出长度匹配常规PCB板的通孔尺寸，引脚根部和电阻丝的衔接位置做了圆弧过渡处理，避免生产弯折引脚时应力集中导致电阻丝断裂，这一细节在建模时需要准确还原，否则后续导出工程图用于开模或引脚裁切工装设计时，会出现尺寸偏差。

　　从外形尺寸与安装边界来看，螺旋盘体的整体厚度控制在常规贴片元件的允许高度范围内，不会和板卡上方的外壳、散热片等结构产生干涉；两根引脚的中心距符合通用通孔元件的排布规范，设计PCB封装时可以直接匹配标准焊盘尺寸，不需要额外调整孔位。盘绕的电阻丝截面采用圆形截面建模，和实际生产中使用的镍铬合金电阻丝线径一致，螺旋的圈数经过阻值核算，配合电阻丝的材料电阻率，刚好达到37欧姆的标称阻值，建模时的螺旋升角、每一圈的直径递增值都和实际绕线工艺参数匹配，不是随意绘制的装饰性螺旋纹理。

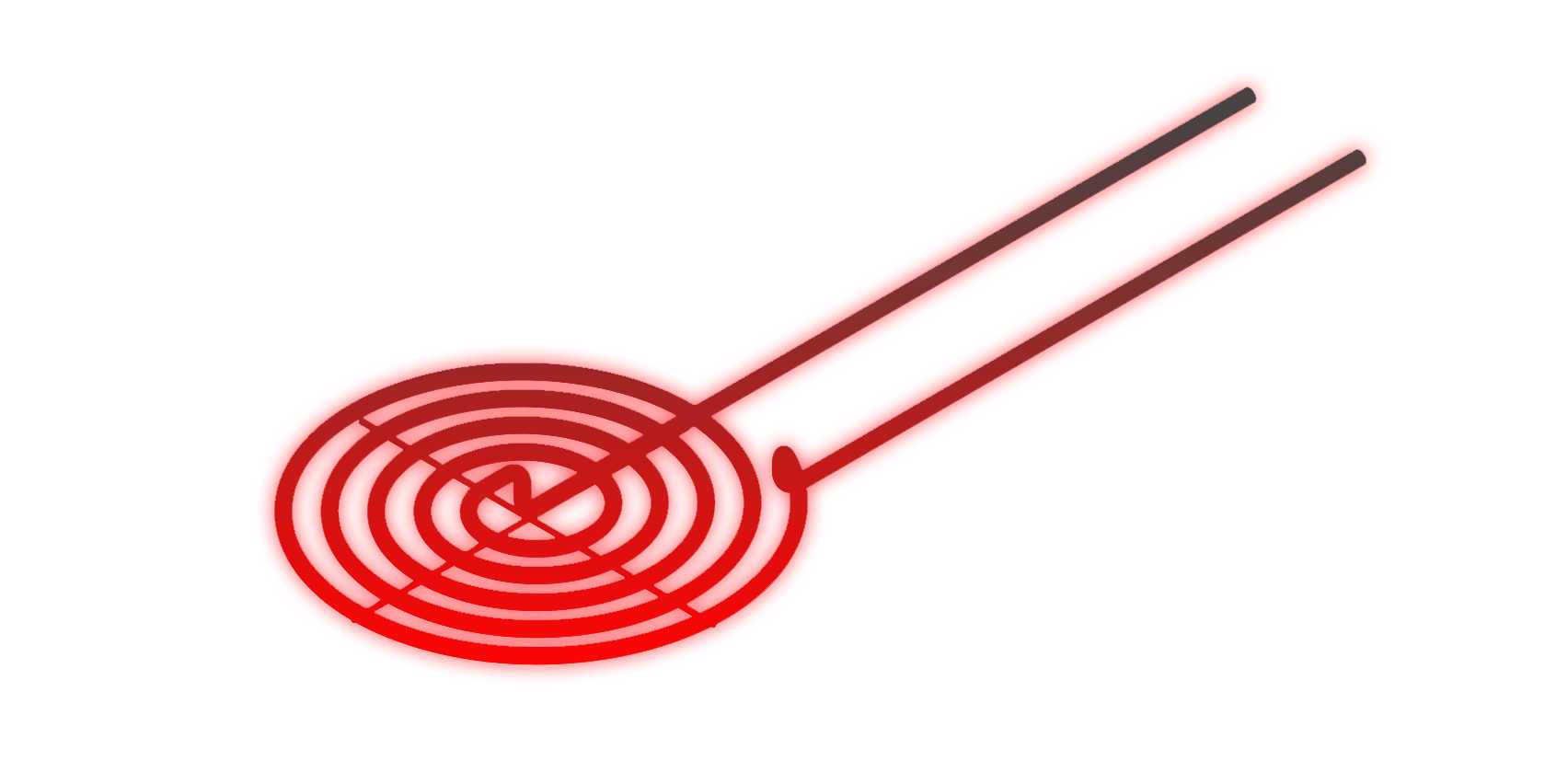

　　从功能特性的结构匹配来看，这种盘绕结构的电阻相比同功率的轴向电阻，散热面积更大，电阻丝产生的热量可以通过螺旋间隙快速向周围空气散发，长期满负荷工作时的表面温度更低，不容易出现电阻值漂移、外层绝缘层加速老化的问题。建模时还原了电阻丝表面的氧化绝缘层厚度，虽然这层结构的厚度很薄，但在做整机电磁兼容仿真、爬电距离校验时，这部分尺寸是必须考虑的参数，不能忽略。另外，引脚的平直段长度做了准确设定，既满足波峰焊时的引脚吃锡深度要求，又不会因为引脚过长导致焊接后多余的引脚裁切工序增加成本，引脚末端做了微小的倒角处理，对应实际生产中引脚裁切后的毛刺去除工艺，方便插件时顺利穿过PCB的安装孔。

　　在实际设备选型中，这类电阻常被用在小型工控电源的启动限流回路、小家电的温度调控回路以及教学实验台的负载模拟模块中，不同使用场景下对电阻的安装方向有不同要求，建模时保留了足够的结构细节，可以直接用于整机装配的干涉检查，不需要二次修改结构。比如在垂直安装的场景下，螺旋盘体的平面和PCB板平行，引脚的受力方向和引脚轴线一致，不会因为长期震动导致引脚变形；在水平安装的场景下，螺旋盘体的侧面和PCB板贴合，可以点胶固定，提升元件的抗震能力，这些安装场景的适配性，都在结构建模时做了对应的尺寸预留，没有出现结构上的安装死角。
