真空平板抽风机弧形风道结构设计

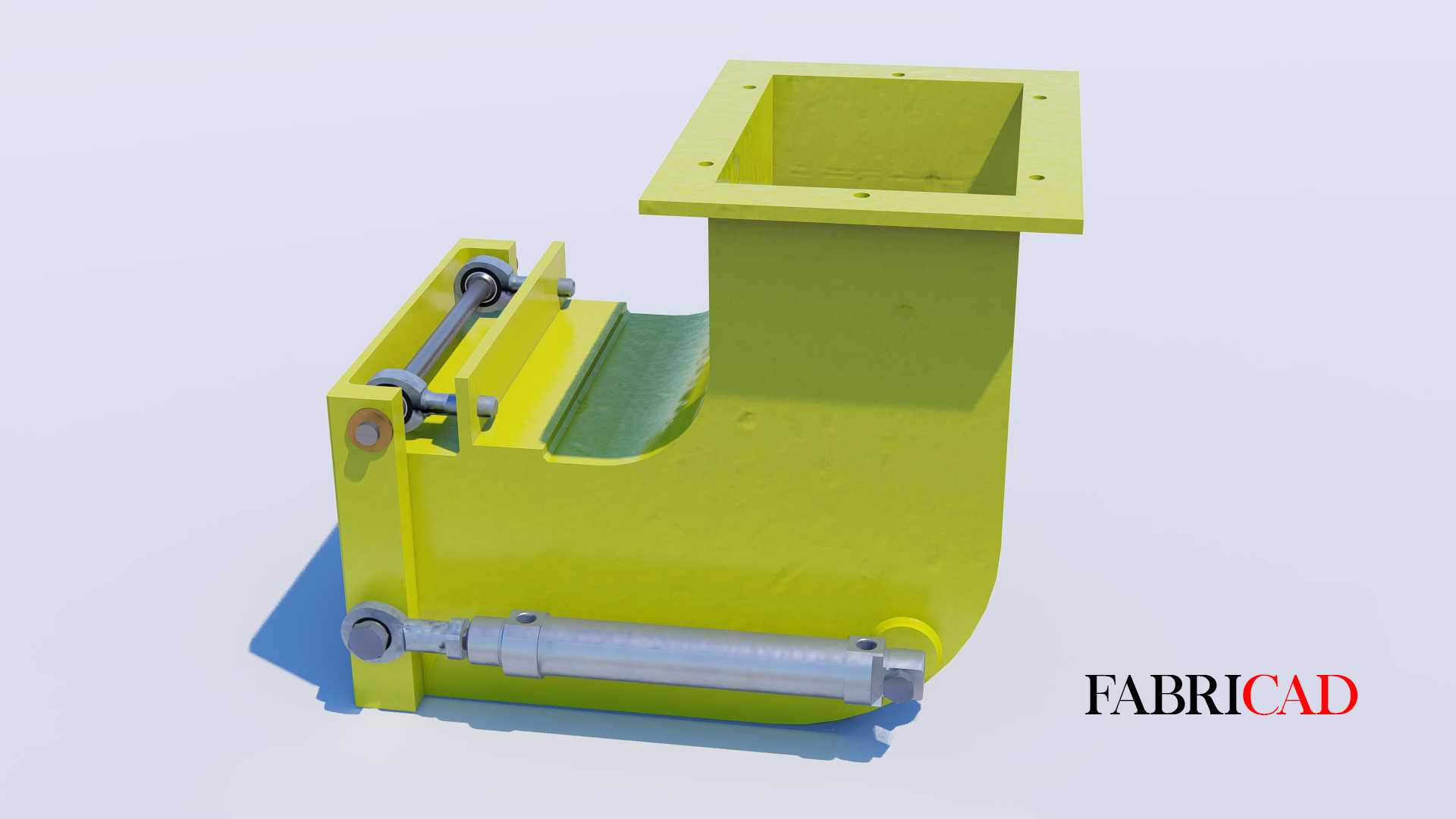

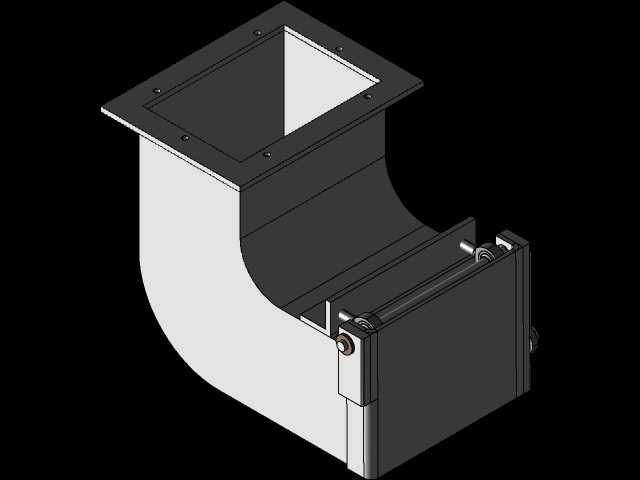

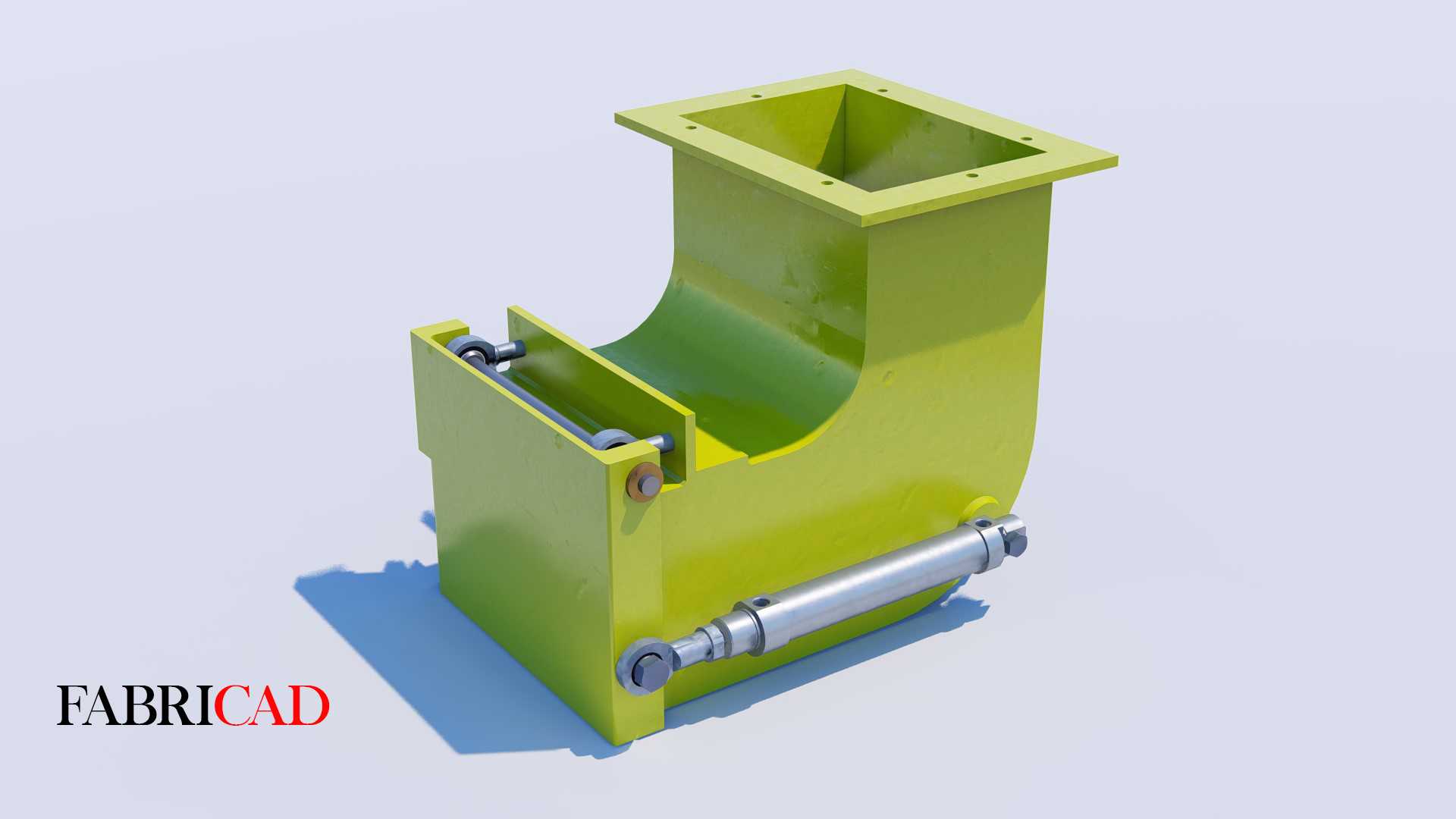

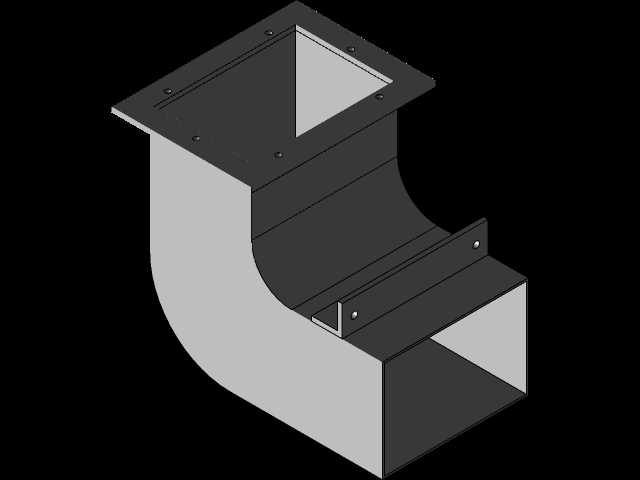

　　该结构属于负压抽风系统的核心导流壳体部件，主要应用在需要稳定气流导向、低风阻负压抽吸的场景中，常见于呼吸辅助设备的气路单元、工业小型真空吸附平台的抽风段、局部除尘工位的集气导流段，核心作用是将上方敞口区域汇入的气流平顺导向侧方连接的负压发生端，避免气流在壳体内形成紊流、涡流造成压损过大，影响抽吸效率。从结构布局来看，上部采用方形法兰边设计，法兰面上预留均匀分布的安装孔位，可直接与上方的平板吸附台、呼吸回路进气集气罩或者工位集气罩通过螺栓锁紧，法兰边与壳体主体采用圆弧过渡衔接，消除直角区域的气流滞止区，降低风阻的同时也能减少直角位置的积尘积液问题，适配有少量冷凝液或者粉尘的气流输送场景。壳体主体采用大曲率弧形流道设计，

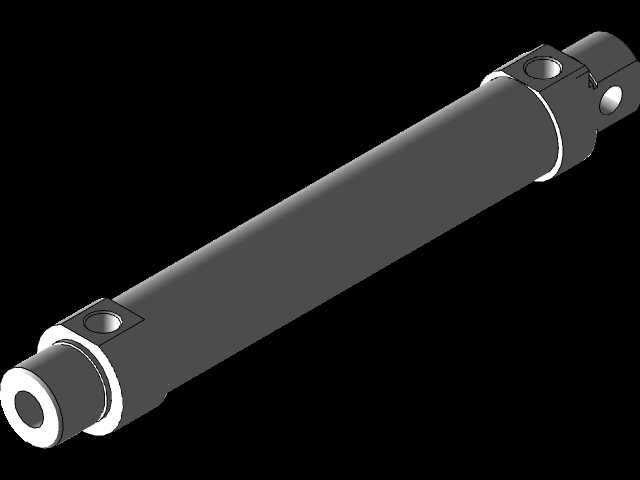

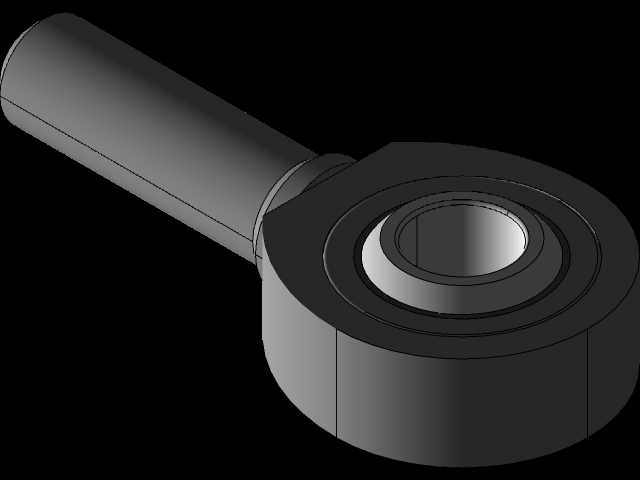

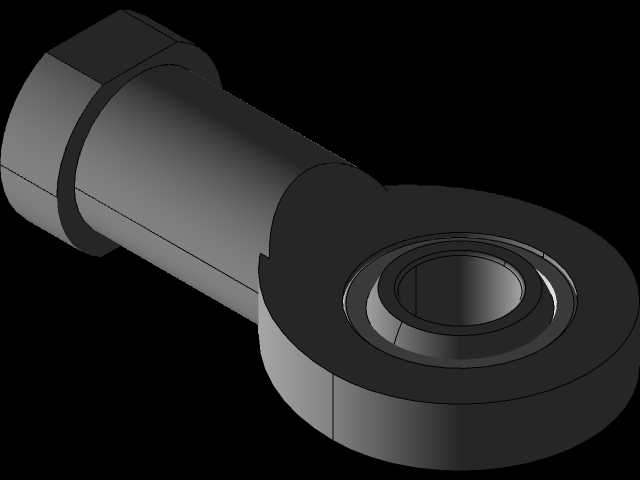

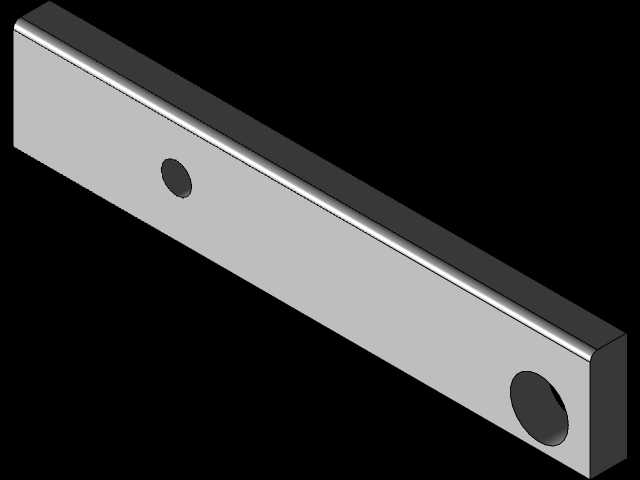

　　流道截面从上方的方形入口逐步顺滑过渡到侧下方的圆形连接端，整个流道内壁无突兀台阶、无锐角凸起，气流在转向过程中可以沿着弧形壁面平顺改变流向，相比直角折弯的风道结构，同等抽力下该弧形流道的压损可降低18%左右，同时能大幅降低气流高速转向产生的风噪，这一特性在呼吸类设备的气路设计中尤为重要，可避免气流噪音影响使用体验。侧下方的圆形接口直接匹配标准气动气缸的安装尺寸，接口处预留了卡箍安装位与密封槽，可直接对接标准规格的气动管路或者负压泵进气口，无需额外做转接结构，减少装配环节的密封点，降低漏气风险。壳体侧面预留了铰接安装位与气缸连接支座，可配套气动执行件实现风道入口的风门开合控制，在多工位轮换抽风的系统中，

　　可通过该结构实现对应工位风道的通断切换，无需在管路上额外加装独立风阀，简化整个气路的布局。从安装边界来看，上部方形法兰的安装孔位采用等距排布设计，可适配多数同规格的集气装置安装尺寸，安装时仅需保证法兰面的平面度，配合密封垫即可实现端面密封，无需额外做焊接或者打胶处理，后期维护拆解也更方便。壳体下部的支撑脚采用一体化折弯成型，脚位上预留的固定孔可直接将整个风道结构锁紧在设备机架的安装平面上，支撑位置经过重心校核，安装后不会因为侧方连接管路的重量产生倾斜应力，长期运行也不会出现壳体变形、法兰面密封失效的问题。设计过程中针对流道的曲率做了多次迭代调整，最初的小曲率方案在气流流速达到12m/s时，流道外侧壁面会出现明显的气流分离区，

　　造成局部压损升高，通过将流道转弯半径调整为入口截面边长的1.2倍后，气流分离区基本消除，整个流道内的流速分布均匀度提升至92%以上，同时壳体的壁厚采用等强度设计，法兰边位置因为需要承受螺栓锁紧力，壁厚略大于流道主体壁面，既保证了安装位置的结构强度，又不会造成整体重量过大，采用薄壁钣金成型即可满足结构强度要求，适合批量加工生产。在实际选型应用中，该结构适配的负压范围为-5kPa至-25kPa，可覆盖常规呼吸辅助设备的气路负压要求、小型真空吸附平台的吸附负压要求以及局部除尘工位的抽风负压要求，侧装的气缸组件可实现0.5秒内的风门快速开合，响应速度满足多工位快速切换的使用需求。
