带防滑握柄的橡胶警棍结构设计

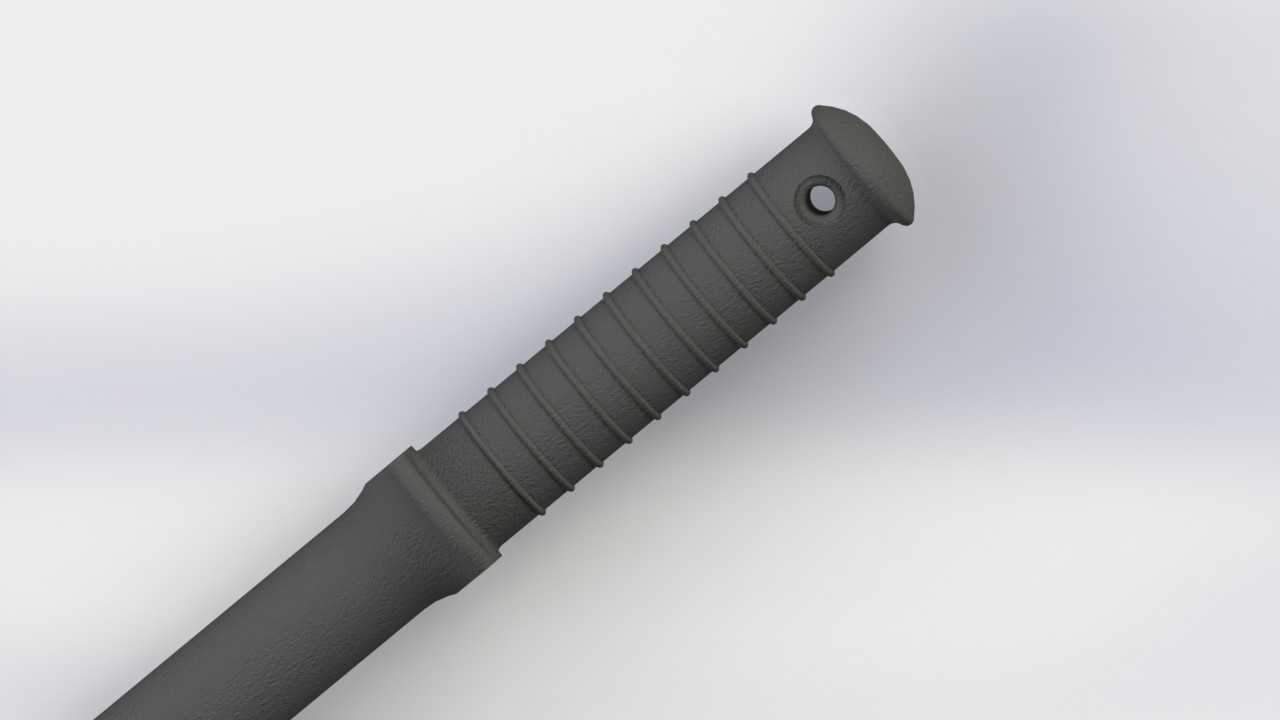

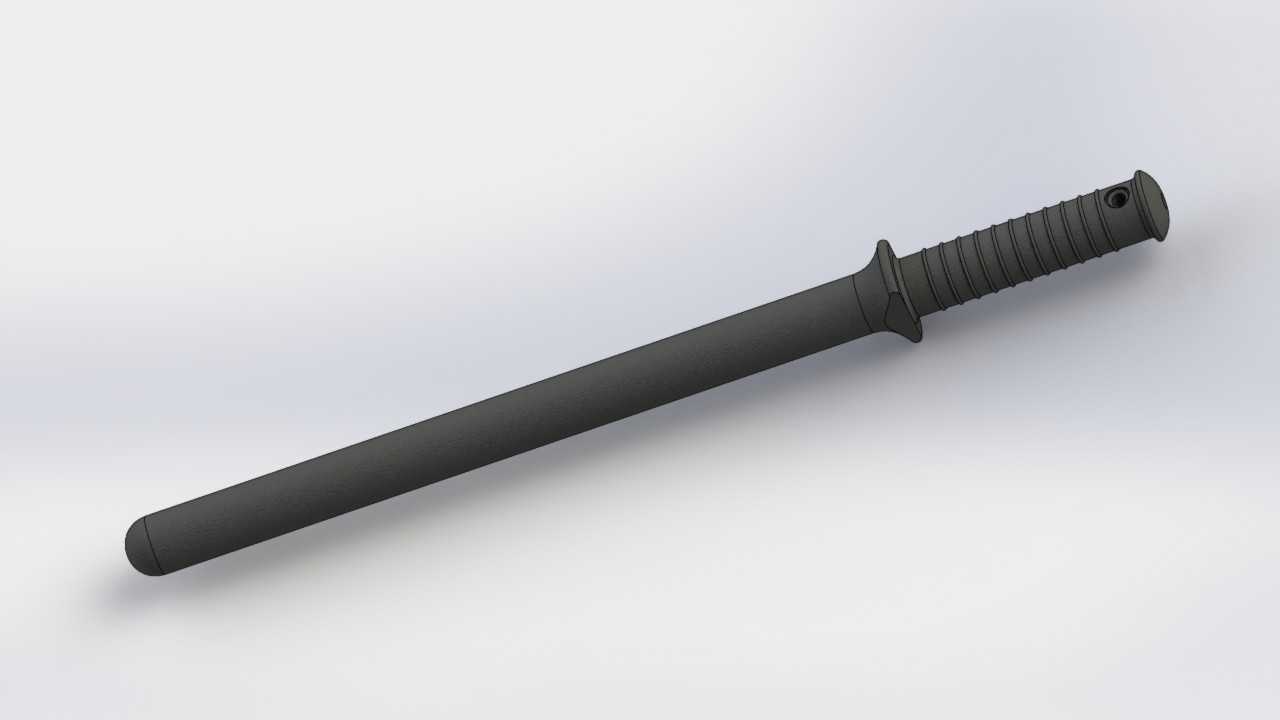

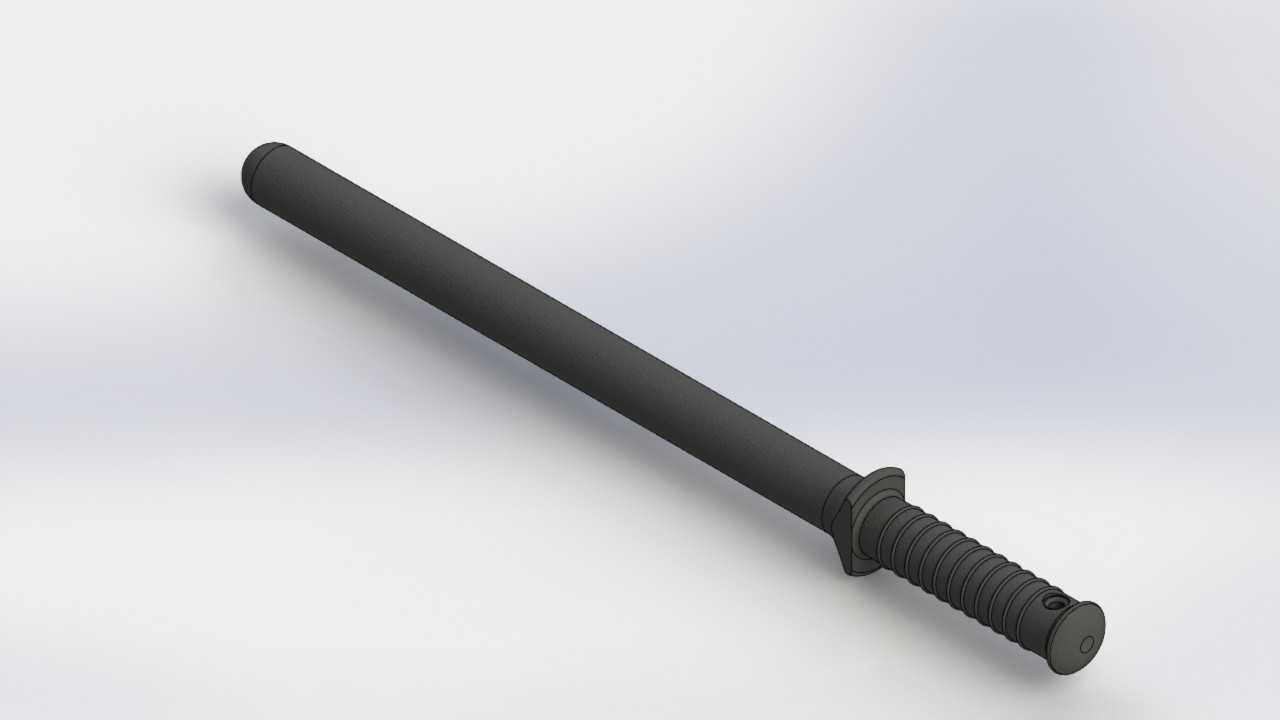

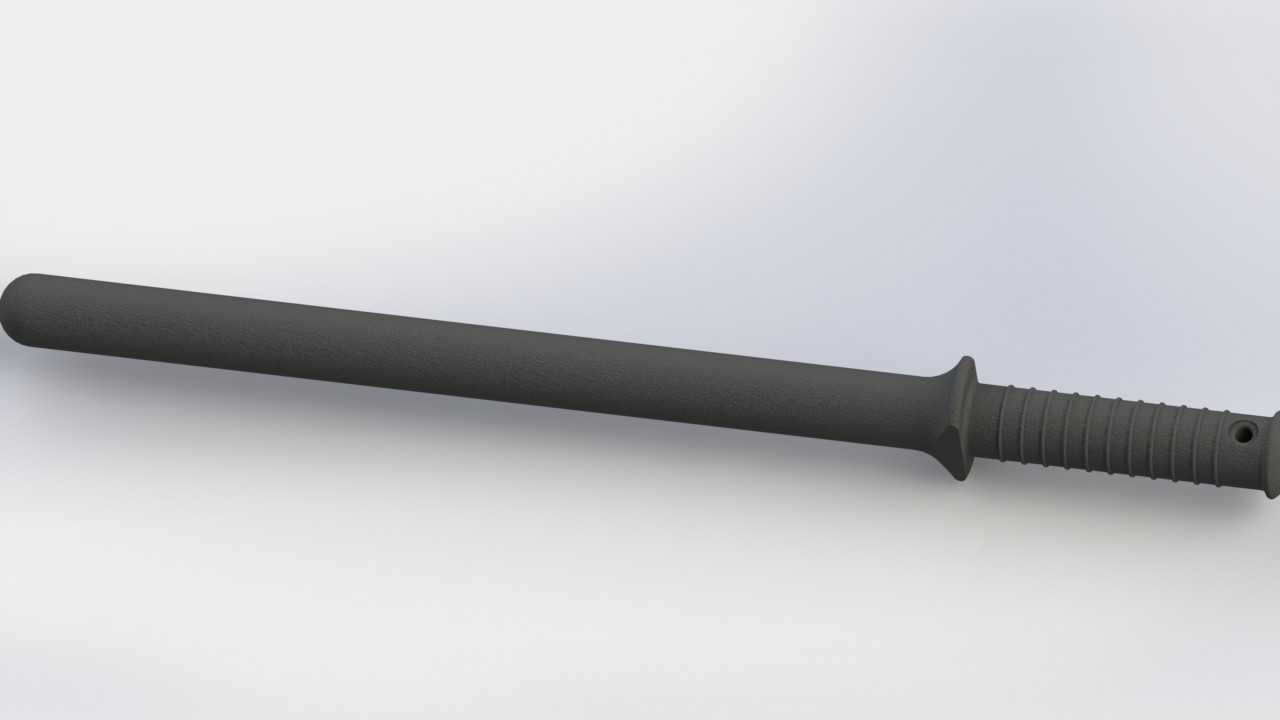

　　在日常安防执勤、防暴处置的一线场景中，非致命性制服器械的结构合理性直接关系到使用人员的操作效率与被控制对象的人身安全，橡胶警棍作为基层安防单位配置率极高的制式装备，其三维结构设计需要兼顾握持稳定性、击打缓冲性、携带便捷性多方面的工程要求。从实际使用场景出发，这款橡胶警棍的整体结构采用一体化长直棍身搭配一体式护手的布局，棍身主体采用等直径圆柱形态，末端做圆弧收边处理，避免尖锐棱角在使用过程中造成不必要的贯穿性伤害，棍身外覆的橡胶层厚度经过反复校核，既能够保证击打过程中足够的动能传递，又可以通过橡胶材质的自身形变吸收部分反冲力，降低使用者手腕受到的反向冲击。握柄区域的结构设计是整个产品的核心部分，握柄表面设置了多道等距分布的环形防滑槽，

　　槽深与槽宽均按照成年男性手掌的指节间距做匹配设计，当使用者佩戴防滑手套或者手部沾有汗液、雨水时，环形槽可以增加手掌与握柄之间的接触摩擦力，避免挥棍过程中出现打滑脱手的情况。握柄与棍身衔接位置的圆盘状护手结构，一方面可以在击打动作完成后，防止手部顺着棍身向前滑移碰到硬物造成挫伤，另一方面也能够在格挡对方器械时，起到阻挡对方器械滑向手部的防护作用，护手的边缘做了大圆角过渡处理，没有尖锐的凸起结构，避免日常携行过程中勾挂衣物或者装备带。握柄的尾端设置了直径略大于握柄的限位端盖，端盖上预留了穿挂绳的通孔结构，使用时可以将安全绳穿过通孔套在手腕上，即使遇到外力抢夺或者手部短暂脱力的情况，警棍也不会完全脱离使用者的控制。

　　从安装与携行的边界尺寸来看，整根警棍的长度控制在常规腰挂装备套的适配范围内，棍身最大直径与通用警棍套的夹持内径匹配，不需要额外定制专用携行装具，能够直接适配现有安防单位的通用装备挂载体系。在结构建模过程中，棍身内部的刚性支撑骨架与外部橡胶包覆层采用同轴装配设计，骨架采用高强度工程塑料材质，贯穿整个棍身与握柄内部，保证整棍的结构强度不会因为长时间使用出现弯折变形，外部橡胶层与内部骨架之间通过卡槽结构做周向固定，避免橡胶层受到反复挤压后与骨架出现相对转动。握柄区域的橡胶硬度比棍身击打区域的橡胶硬度稍低，提升长时间握持的舒适度，减少连续训练或者长时间执勤过程中手掌出现的压痕与不适感。棍身的整体重心设置在握柄前方靠近护手的位置，

　　这样的重心分配能够让使用者在挥棍时获得更好的操控性，不需要额外施加过多的腕部力量就可以控制棍身的挥动轨迹，同时在做戳击动作时，重心靠前的布局也能够让前端获得足够的动能，达到预期的制服效果。在细节处理上，所有结构的衔接位置都没有突兀的台阶，橡胶包覆层的合模线设置在棍身的两侧对称位置，合模线做了磨平处理，不会在握持或者击打过程中硌手或者勾挂织物，尾端的挂绳孔做了倒角处理，避免穿绳之后长期摩擦导致绳体出现磨损断裂。从实际使用的工况出发，这款警棍的结构设计充分考虑了低温环境下的材质特性，橡胶材质的选型匹配低温环境下的韧性要求，不会因为冬季低温出现橡胶变硬发脆的情况，即使在零下的户外环境中使用，棍身依然能够保持足够的缓冲性能，不会因为材质变脆出现碎裂掉块的问题。整棍的外表面没有设置多余的装饰性结构，所有的结构特征都服务于实际使用功能，没有为了外观效果增加不必要的凸起或者凹槽，减少日常使用过程中藏污纳垢的缝隙，便于日常执勤结束后的清洁与保养。
