双联齿轮泵配套盖式液压泵端盖结构

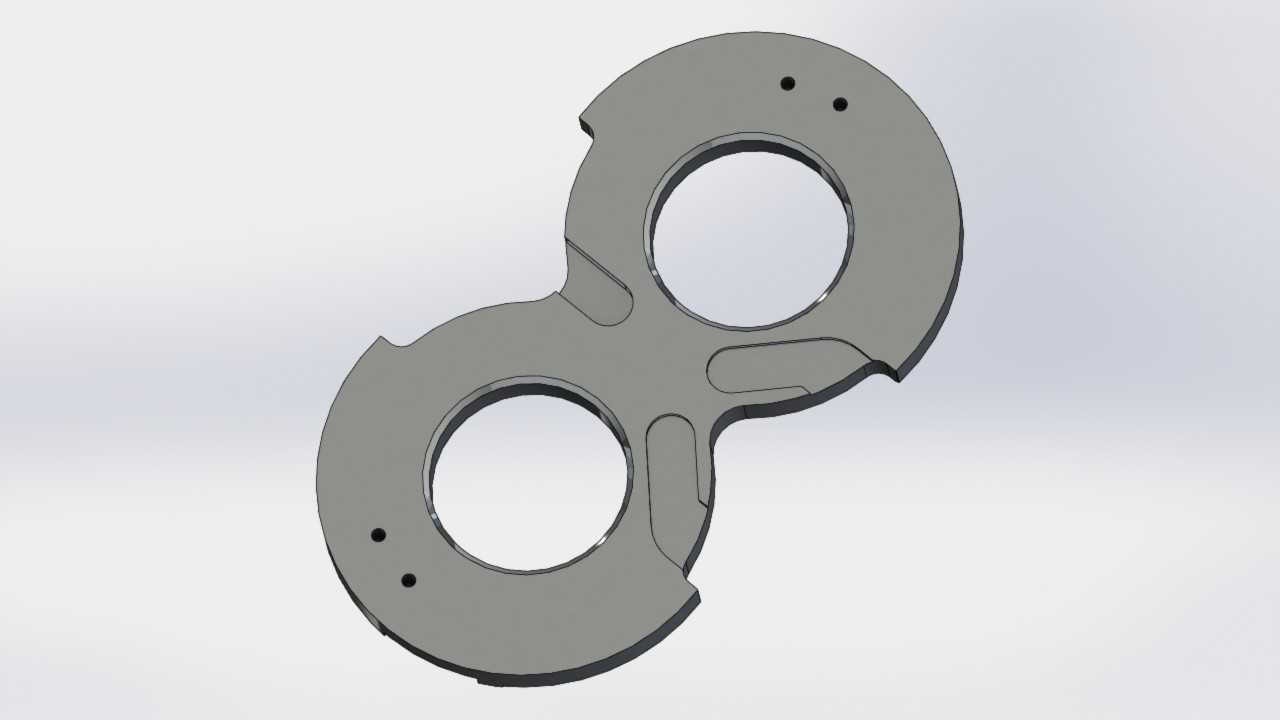

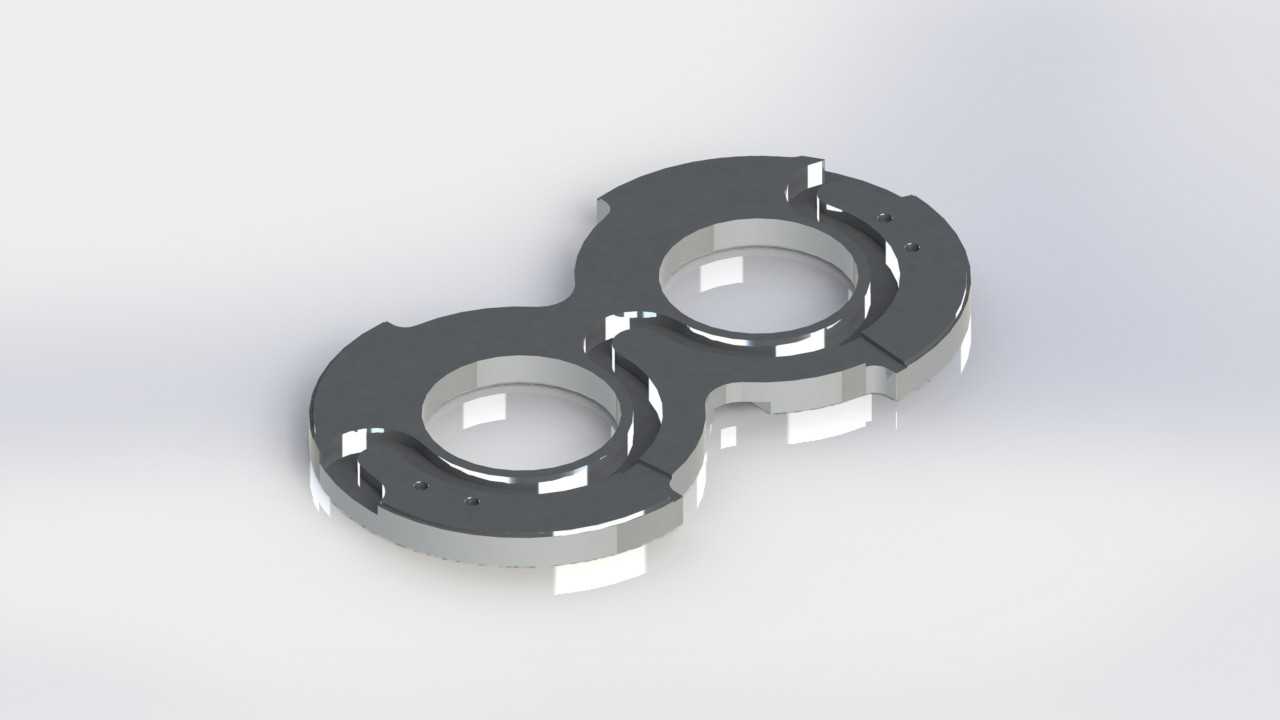

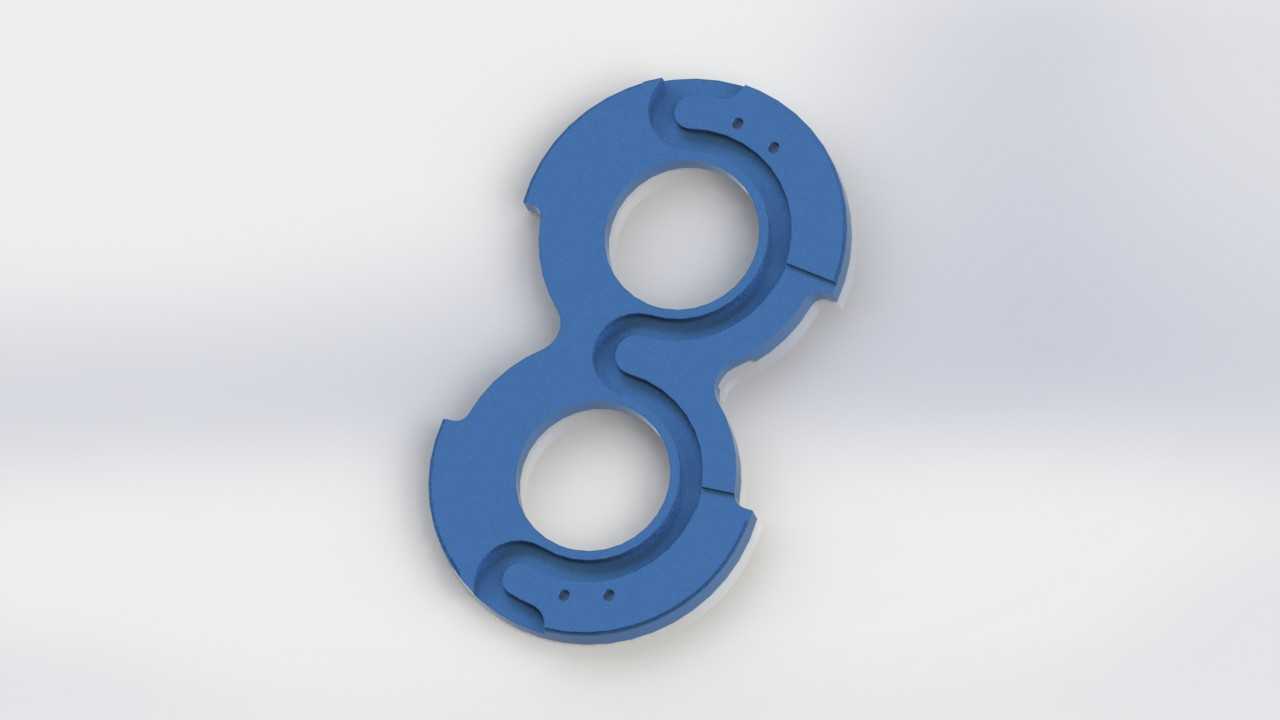

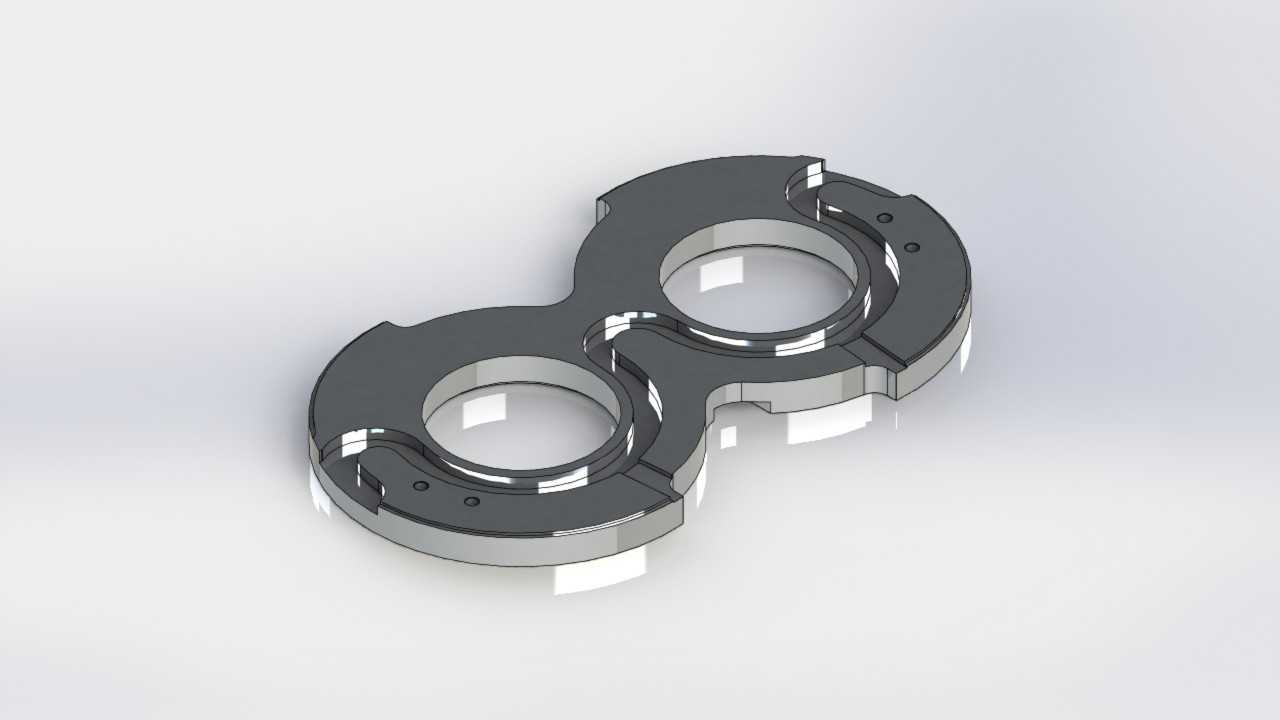

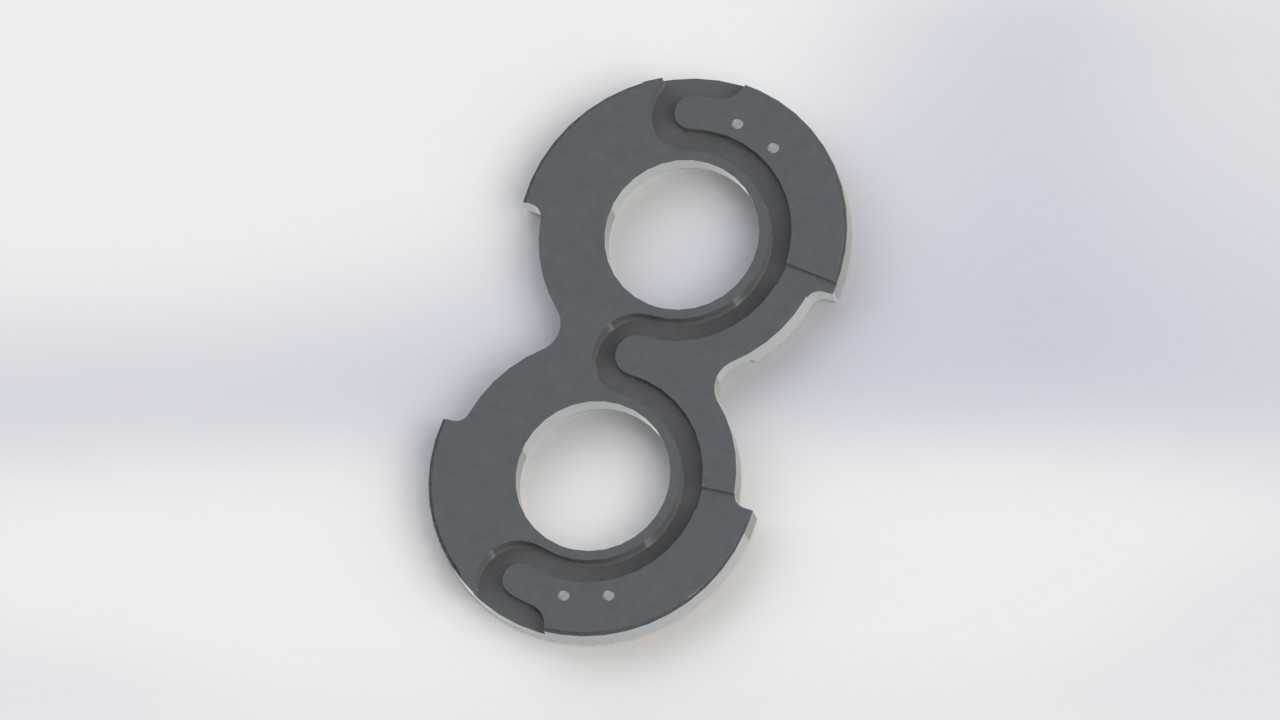

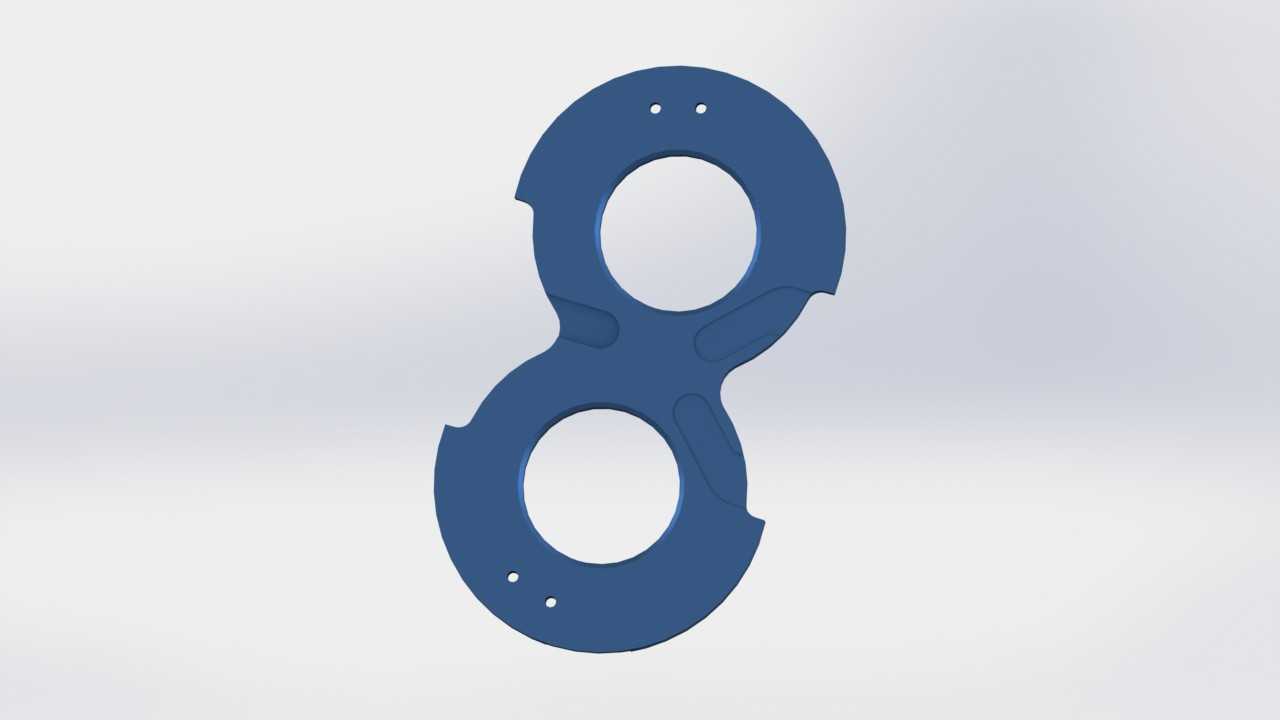

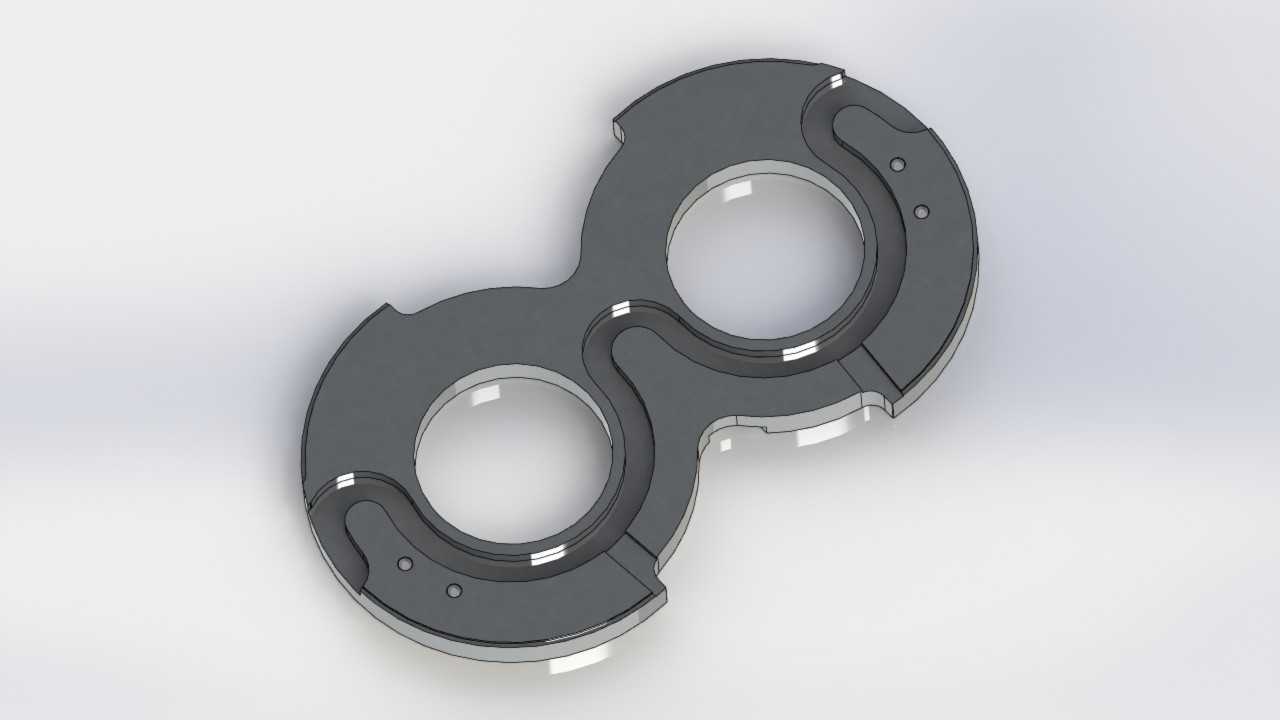

　　在液压传动系统的实际工况里，这类双联结构的泵盖主要适配中高压齿轮式液压泵，常见于工程机械的液压动力单元、机床液压夹紧回路、农用机械的液压执行机构供油端，承担着泵体腔体密封、齿轮轴系轴向定位、高低压油腔隔离的核心作用，是齿轮泵装配过程中决定容积效率与运行寿命的关键结构件。从结构设计逻辑来看，这个8字形的轮廓完全匹配双联齿轮泵的双齿轮腔体布局，两个圆形内孔分别对应主动齿轮与从动齿轮的轴端安装位，孔位周边预留的密封槽结构，是用来放置O型密封圈或者轴向补偿垫片的，避免泵运行过程中高压油从端盖结合面泄漏，同时也能阻隔外部粉尘、水汽进入泵腔内部污染液压油。端盖本体上分布的几个小沉孔，是用来安装定位销与紧固螺栓的，

　　定位销孔负责装配时与泵体的精准对位，保证齿轮轴与端盖轴承位的同轴度，避免轴系偏磨；螺栓孔的排布沿着8字形轮廓的受力区域均匀分布，拧紧后能让端盖与泵体结合面的压力分布更均匀，防止局部压力不足导致的渗油问题，也避免局部压力过大造成端盖变形。从安装边界来看，这个端盖的外形轮廓完全贴合双联齿轮泵的泵体端面，没有多余的外伸结构，两个轴孔的中心距与泵体内双联齿轮的中心距严格一致，装配时不需要额外调整适配，端盖的厚度经过核算，既能够承受泵额定工作压力下的轴向推力，不会发生鼓胀变形，也不会因为过厚增加不必要的重量与材料成本。在实际使用场景中，这类端盖的配合面需要经过精磨加工，表面粗糙度要达到密封要求，才能保证和泵体结合后的平面密封效果，

　　端盖内侧的流道过渡区域做了圆弧处理，避免液压油在高低压腔切换时产生局部涡流与压力损失，降低泵运行过程中的流体噪音。针对不同的工作介质，这类端盖的材质可以根据需求选择铸铁或者铝合金，铸铁材质的端盖刚性更好，适合高压大流量的固定液压站使用，铝合金材质的重量更轻，适合移动工程机械这类对自重有要求的场景。设计过程中需要重点考虑轴孔与齿轮轴端的配合间隙，间隙过大会导致内泄漏增大，降低泵的容积效率，间隙过小则会在油温升高后出现轴端卡滞，造成泵的运转阻力增大甚至烧轴。端盖上预留的小孔还有一个作用，就是可以作为泄油通道的接口，将齿轮轴端泄漏的液压油引回油箱，避免轴封位置承受过高的背压导致油封损坏。在液压系统的日常维护中，

　　这类端盖的结合面是重点检查部位，一旦发现结合面有渗油情况，首先要检查螺栓的拧紧力矩是否均匀，其次检查密封垫片是否老化破损，不要盲目更换端盖，很多时候端盖本身的结构并没有损坏，只是密封件失效导致的泄漏。从建模的角度来说，绘制这个端盖的时候要优先确定两个轴孔的中心距，这是整个零件的核心尺寸基准，所有的孔位、轮廓都要以这个中心距为基准进行标注，才能保证和泵体的装配精度，轮廓的过渡曲面要做等半径处理，避免出现应力集中的区域，防止泵在长期交变压力作用下在轮廓转角位置出现裂纹。
