橡胶件成型用50x32规格缩模结构

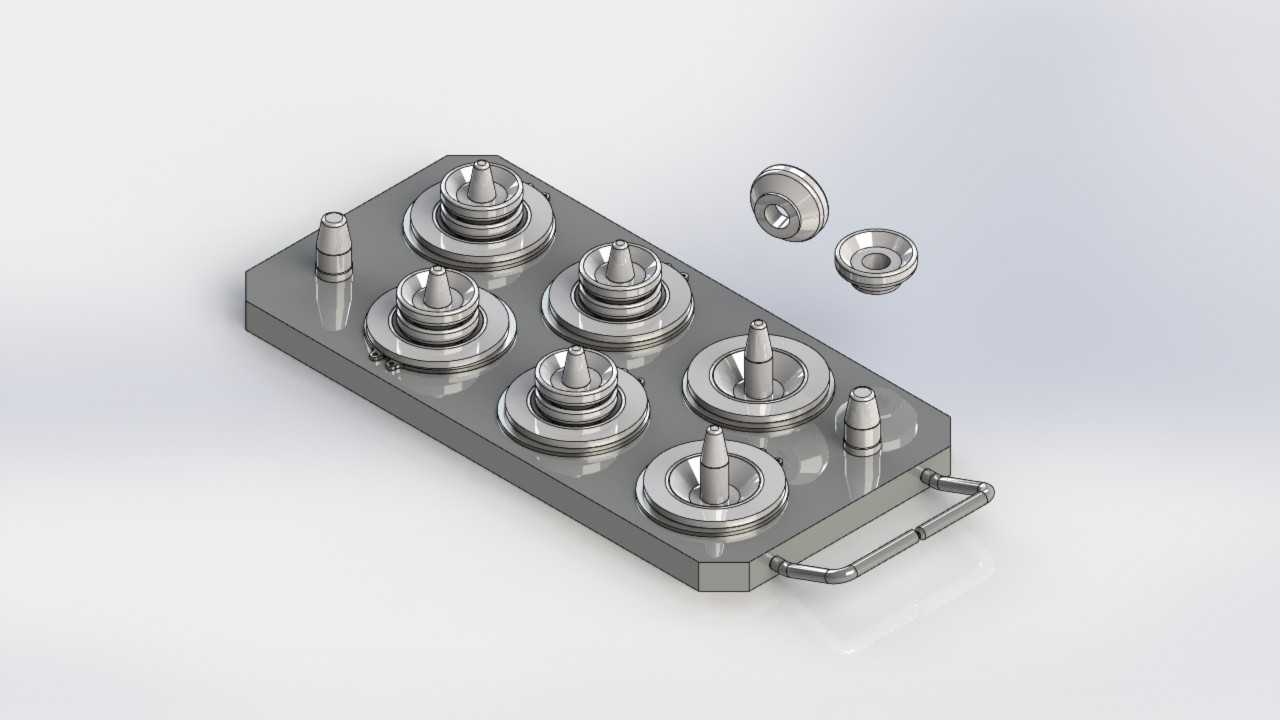

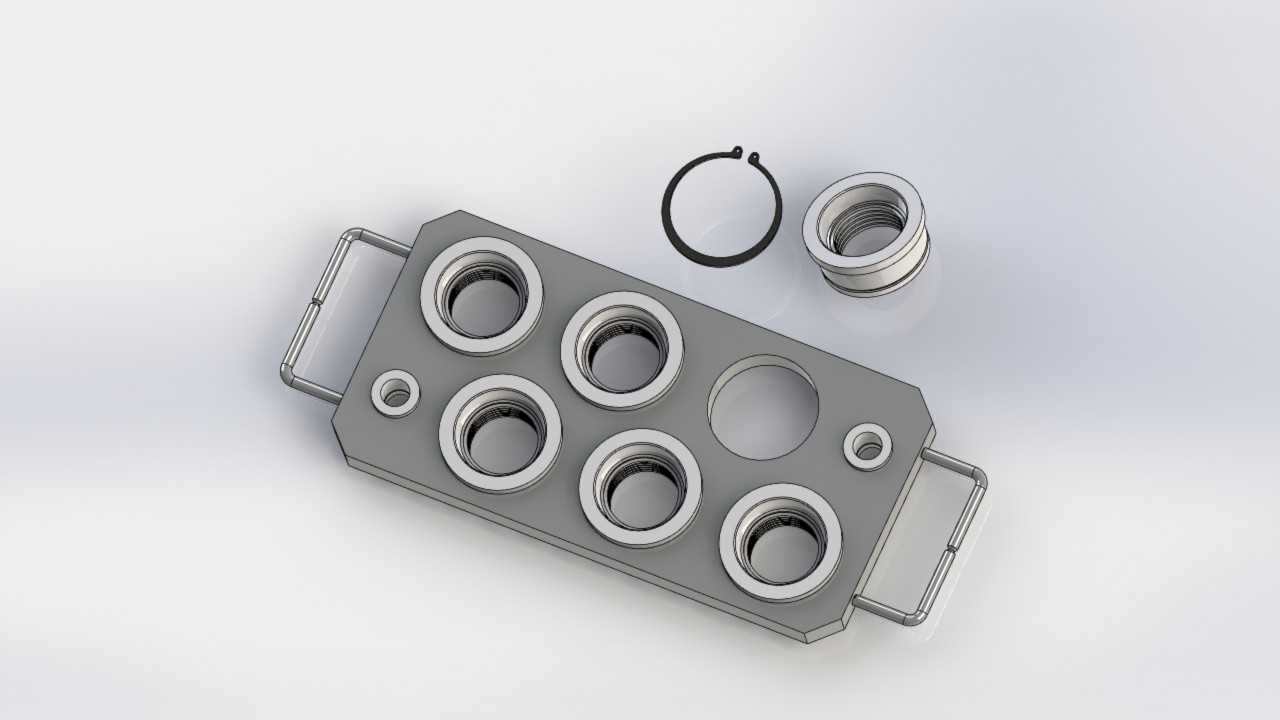

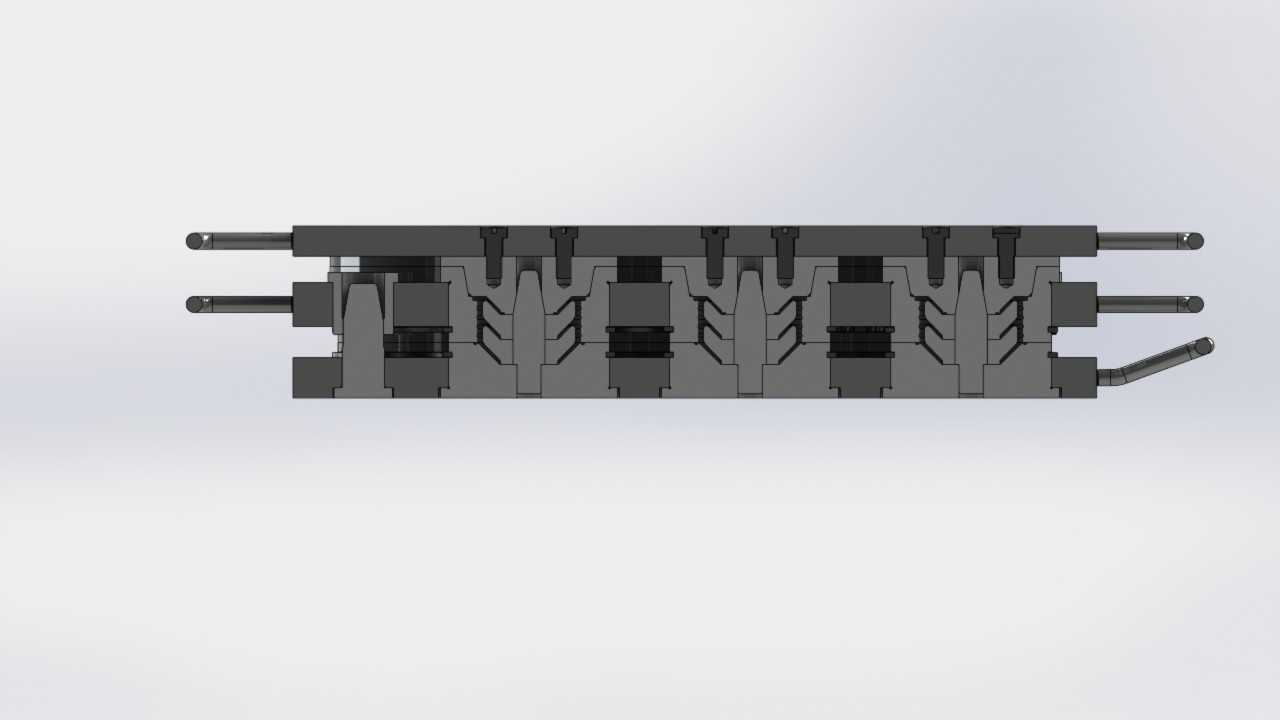

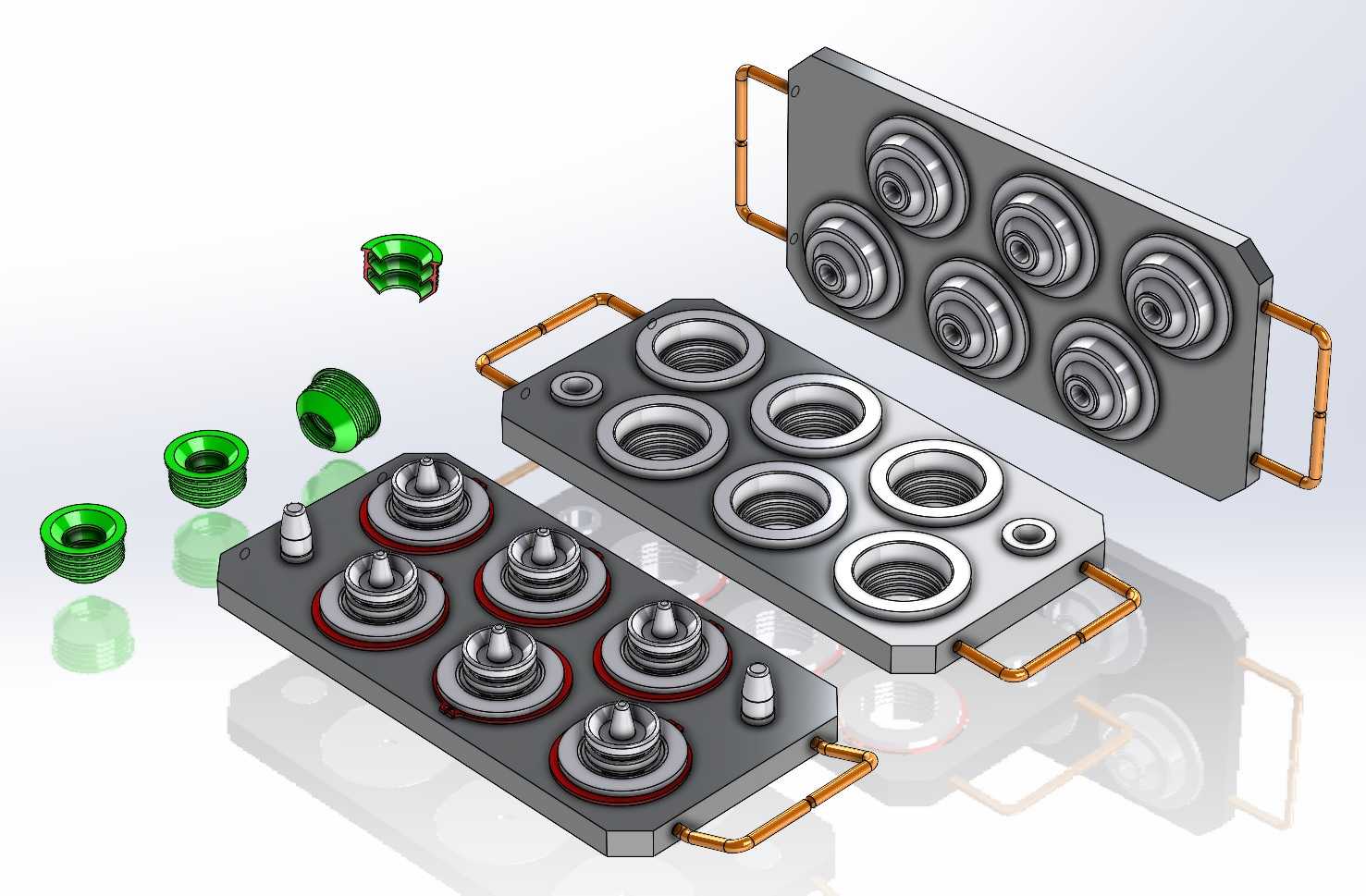

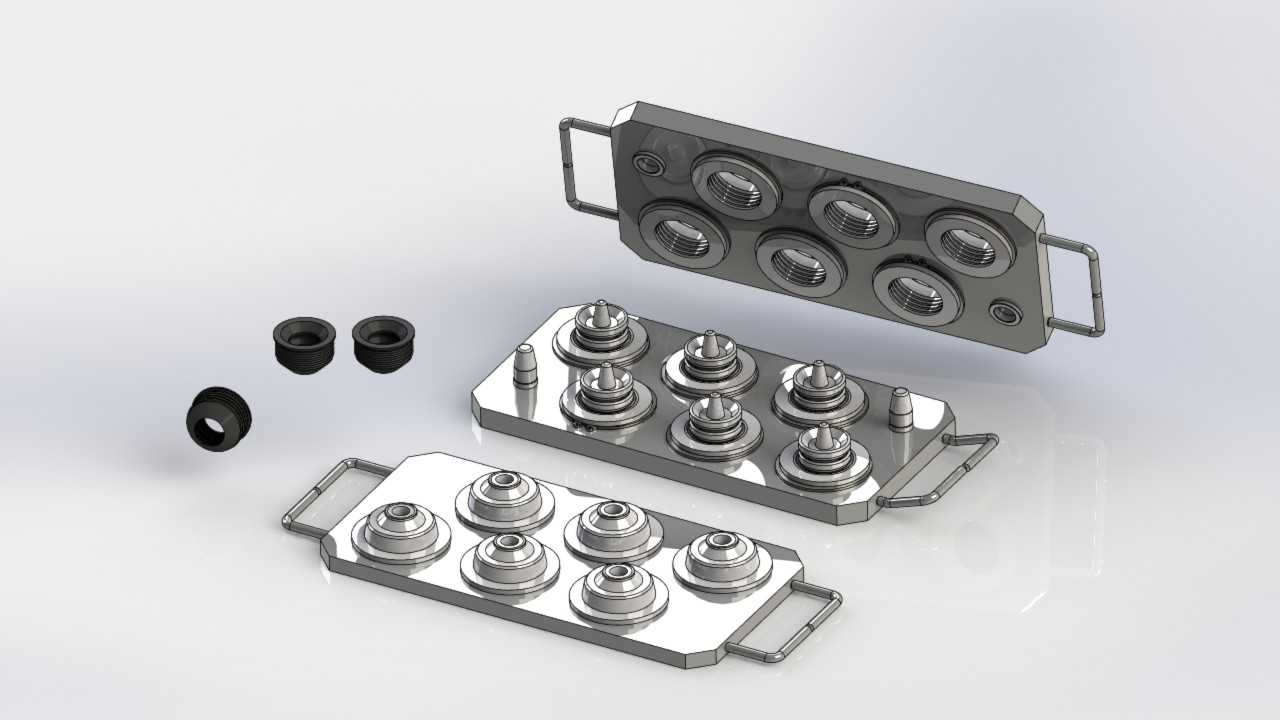

　　这套缩模结构主要面向小规格橡胶密封件的批量模压生产场景，常见于汽配、液压气动元件配套的橡胶O型圈、密封衬套类零件的硫化成型工序，适配常规平板硫化机的安装工位，无需额外改造设备接口即可完成装夹。整套模具采用三板式分层结构，分为上模、中模、下模三个核心部分，模架两侧设置铜质提手结构，方便硫化完成后操作人员开模取件，同时避免高温模架直接接触造成烫伤。从成型布局来看，单模设置6个成型型腔，一次合模即可完成6件同规格橡胶件的硫化作业，型腔排布沿模架中心对称分布，保证合模时各型腔受力均匀，避免出现飞边厚度不均、成型件缺胶的问题。设计过程中针对橡胶硫化的溢料特性，在每个型腔周边设置了环形溢料槽，多余胶料会在合模压力作用下流入溢料槽，

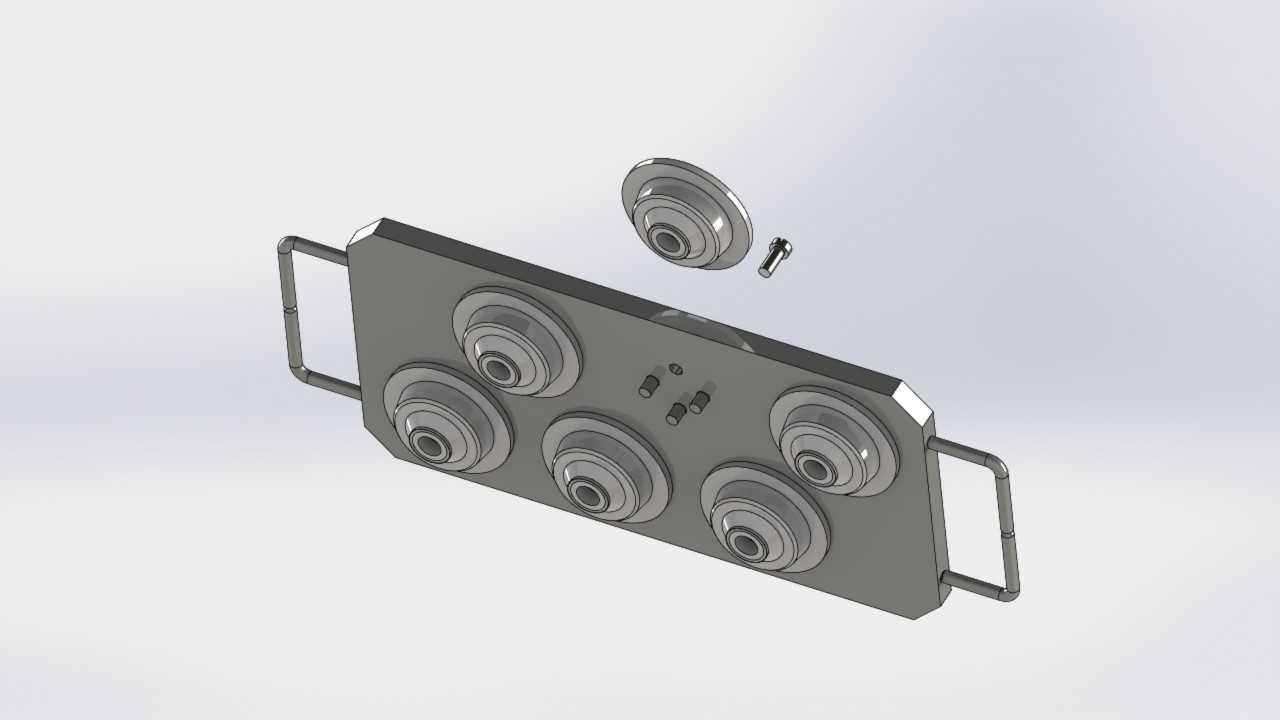

　　不会在成型件表面形成难以清理的厚飞边，后续仅需简单撕除溢料边即可得到成品，大幅降低后处理工时。上下模的定位采用圆柱销配合结构，在模架对角位置设置两个定位销柱，合模时销柱先导入对应销孔，保证上下模型腔的同轴度误差控制在0.02mm以内，避免成型件出现错位、壁厚不均的缺陷。中模作为成型型腔的核心载体，其型腔内壁做了抛光处理，表面粗糙度达到Ra0.8，保证硫化后的橡胶件表面光滑无划痕，无需额外打磨处理。下模的成型凸台高度根据橡胶件的成型深度做了精准匹配，凸台根部设置R0.5的过渡圆角，避免应力集中导致的模具开裂，同时也方便成型后橡胶件从凸台上脱离，不会出现粘模撕裂的问题。模架的整体外形尺寸适配常用的30吨平板硫化机工作台面，

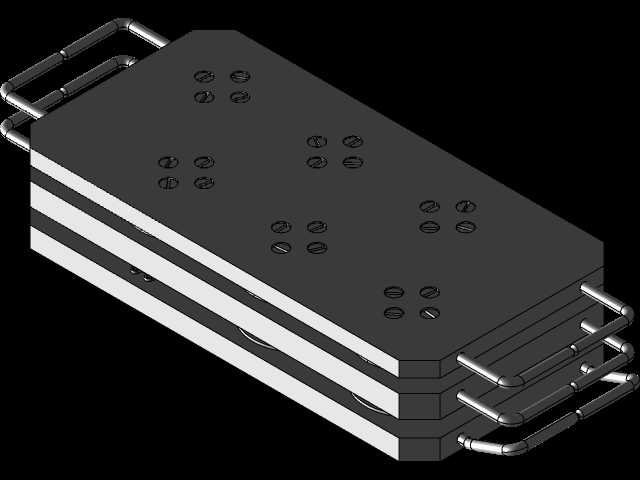

　　安装时直接通过工作台的T型槽压块固定即可，模架厚度方向的尺寸满足硫化机的开模行程要求，开模后三层模板之间的预留空间足够操作人员取出成型件和清理残留胶料。提手结构采用空心铜管弯折成型，通过螺纹连接固定在模架侧面，铜管的导热系数低于钢制模架，硫化作业时提手温度远低于模架本体，操作人员无需佩戴厚隔热手套即可完成开模操作，提升作业效率。在流道设计上，这套模具采用无流道结构，胶料直接装填在每个型腔内，省去了流道凝料的清理步骤，同时减少胶料浪费，相比带流道的模具结构，胶料利用率可以提升15%左右。合模面的平面度经过精磨处理，合模后分型面的间隙控制在0.01mm以内，避免硫化过程中胶料从分型面溢出形成厚飞边。针对橡胶硫化过程中产生的少量气体，

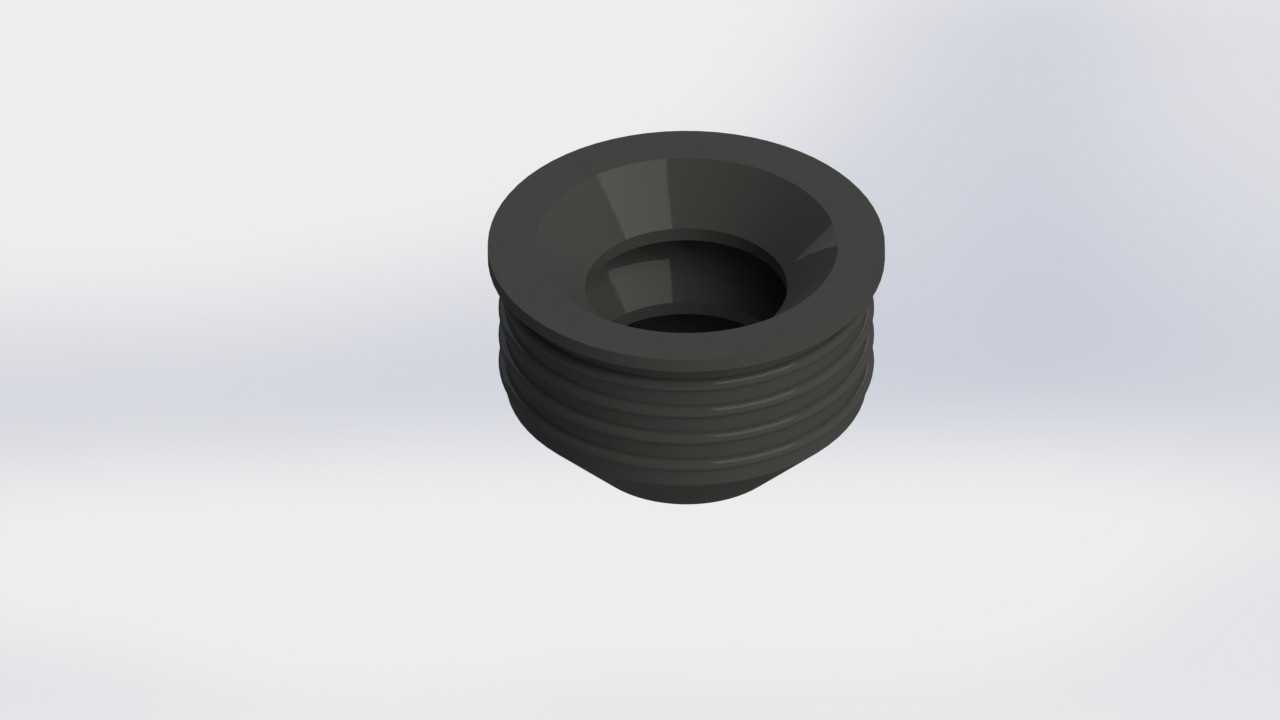

　　在每个型腔的边角位置设置了深度0.02mm的排气槽，气体可以在合模加压过程中从排气槽排出，避免成型件内部出现气泡、缺胶等质量问题。模具的所有成型零件均采用预硬钢制作，经过淬火处理后硬度达到HRC45-48，具备足够的耐磨性，能够承受长期硫化作业的反复开合模和高温高压环境，使用寿命远高于普通45钢制作的简易模具。在安装边界上，模架的长宽尺寸为240mm×160mm，厚度为85mm，对应50x32规格的橡胶件成型需求，型腔的成型尺寸根据橡胶的硫化收缩率做了预补偿，按照丁腈橡胶1.5%的收缩率调整了型腔的内径和深度尺寸，保证成型后的橡胶件尺寸公差控制在±0.05mm以内，满足密封件的尺寸精度要求。日常使用过程中，每次合模前仅需在分型面喷涂少量脱模剂，即可顺利完成脱模，中模和上下模之间没有复杂的抽芯结构，维护清理十分方便，适合中小批量橡胶件的生产加工场景，也可作为橡胶模具设计的参考结构，用于同类型多型腔缩模的结构优化。
