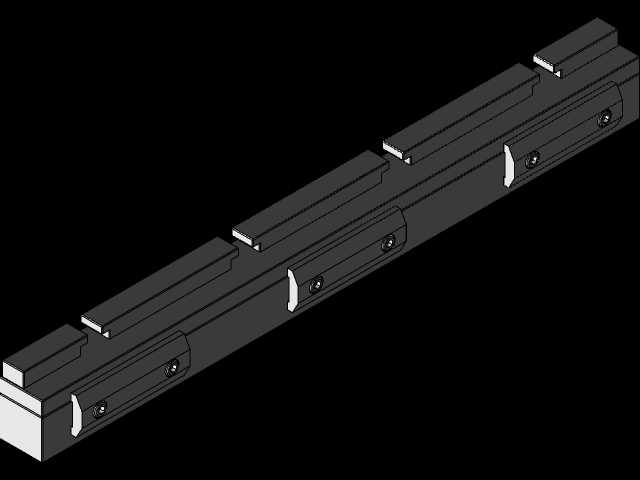

Amada折弯机底部工装定位块组件

　　这套组件是适配Amada系列折弯设备的底部工位配套定位与承托构件，日常在钣金加工车间的批量折弯工序中承担核心定位作用，很多做精密钣金加工的产线都会在折弯机下模工位加装这类构件，用来解决长尺寸板材折弯时的定位偏移、下模侧承托不足的问题。从结构设计来看，整个组件采用长条形整体式基体布局，沿长度方向均匀分布多组嵌入式定位凸台，凸台的高度差经过严格测算，刚好匹配不同厚度板材折弯时的下让位间隙，避免板材送进过程中与下模座发生剐蹭，影响折弯面的表面质量。基体侧面设计有快装式锁紧槽，配套的楔形锁紧块可以直接卡入折弯机下模座的标准T型槽内，不需要额外打孔改装设备，安装时只需要将组件沿T型槽滑入对应工位，拧紧侧面的紧定螺钉就能完成固定，

　　单次安装调整时间不超过五分钟，适配产线快速换模的生产节奏。组件上的每一组定位凸台都做了圆角过渡处理，没有尖锐的切削棱角，一方面是避免操作人员上下料时被划伤，另一方面也能减少板材送进过程中对板材镀锌层或者喷涂面的刮擦，尤其是加工外观要求高的不锈钢钣金件、冷轧板喷塑件时，这种细节设计能大幅降低后续表面返修的概率。从安装边界来看，组件的总长度适配常规Amada折弯机的下模座安装槽长度，基体宽度控制在下模座的安装限位尺寸以内，不会超出工作台面的安全边界，底部的贴合面经过平面磨床精加工，平面度控制在0.02mm以内，安装后与下模座表面完全贴合，不会因为长期受板材压力出现局部翘曲的问题。在实际生产场景中，这类组件主要用在批量生产机箱机柜、

　　电气柜外壳、设备钣金护罩的工序里，当加工长度超过一米的长条形钣金件时，单靠下模本身的定位面很难保证整条折弯边的直线度，加装这套组件之后，板材在折弯前可以沿着组件的定位面贴紧送进，整个折弯边的定位误差可以控制在0.1mm以内，完全满足精密钣金的折弯公差要求。设计时还考虑了长期使用的耐磨需求，基体整体采用经过淬火处理的合金结构钢加工，表面硬度达到HRC45-50，日常使用中与板材反复摩擦也不会出现明显的磨损凹痕，不需要频繁更换调整定位尺寸。组件上预留的多组安装孔位可以根据不同的折弯工位需求调整安装位置，不管是加工窄边小零件还是宽幅大板，都能灵活调整定位点的分布，不需要额外制作专用工装，大幅降低了车间的工装制作成本。

　　很多一线的折弯操作师傅都有体会，折弯长板材时如果没有可靠的侧定位，单靠手扶定位很容易出现折弯刀角度偏斜、折弯线不直的问题，次品率往往居高不下，这套组件的定位凸台刚好高出下模座表面一定距离，板材送进时可以直接靠在凸台侧面，不需要反复测量对位，单次折弯的对位时间能缩短一半以上，同时也降低了操作人员的劳动强度。从结构细节上看，组件上的锁紧块采用斜面自锁设计，当紧定螺钉拧紧时，楔形块会向外撑开卡紧T型槽的内壁，即使长期承受板材的侧向冲击力也不会出现位置窜动，避免因为定位偏移产生批量废品。基体上的减重槽设计在非受力面，在保证整体结构刚性的前提下降低了组件自身重量，操作人员单人就能完成拆装调整，不需要借助起重设备，适配车间日常换模的灵活需求。在折弯不同厚度的板材时，只需要根据板材厚度调整组件的安装高度，配合下模的V型开口尺寸，就能保证折弯时板材的让位间隙足够，不会出现板材被压伤的问题。这套构件的设计完全贴合现有折弯设备的安装标准，不需要对原有设备做任何改装，直接替换原有工位的简易定位块就能提升折弯工序的加工精度与效率，是钣金加工车间里实用性非常强的配套工装构件。
