半段式次圈梁环形金属构件结构

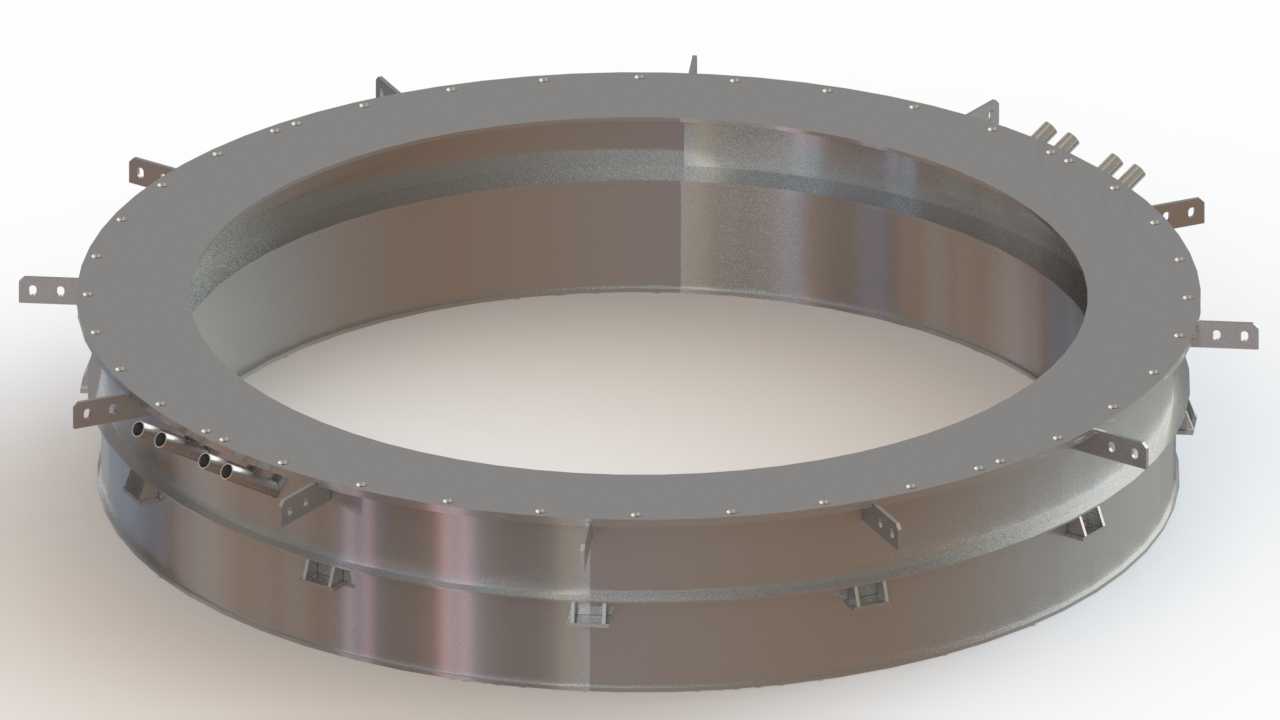

　　在大型回转类工业设备、筒仓结构、环形管道支撑系统以及重型装备的筒体连接场景中，次圈梁作为承担径向载荷传递、周向定位约束、附属部件安装基准的核心构件，其结构合理性直接影响整套设备运行时的结构稳定性与载荷分布均匀性。本次呈现的半段式次圈梁构件，采用环形分段式设计思路，区别于整圈式圈梁的加工运输局限，半段结构可适配大直径筒体的现场拼接需求，降低大尺寸构件的加工难度与运输成本，同时在安装时可通过分段调整补偿筒体加工带来的圆度误差，提升现场装配的适配性。从结构细节来看，构件主体为双层环形筒体结构，内层筒体与外层筒体通过周向均匀分布的连接筋实现刚性连接，双层筒体的间隙可根据实际应用场景填充缓冲材料、密封介质或者走布线管路，拓展构件的功能集成性。

　　圈梁的上下端面加工有均匀分布的螺栓连接孔位，可实现与上下段筒体或者端盖的法兰式刚性连接，孔位的位置度公差严格控制在机械装配要求范围内，保证拼接后整圈圈梁的同轴度满足设备运行要求。在外层筒体的外圆周面上，分布有多组带安装孔的凸耳支座，这些支座并非均匀等距布置，而是根据实际挂载部件的载荷分布、安装位置做差异化排布，部分支座用于挂载外部管线支架、检测传感器安装座，部分支座用于连接周向加强筋或者辅助支撑结构，还有部分带槽位的支座用于安装密封压条或者锁紧构件，满足不同位置的功能需求。从设计逻辑上，该半段次圈梁在建模阶段就充分考虑了拼接后的整圈受力特性，分段接缝处的端面做了精加工贴合处理，同时预留了拼接定位销孔与连接螺栓位，

　　保证两段拼接后接缝处的刚度与整圈结构保持一致，避免接缝处出现应力集中导致的结构变形。构件的壁厚设计经过载荷校核，内层筒体主要承担内部介质或者内部回转部件带来的径向压力，外层筒体主要承担外部挂载部件的载荷与外部环境的作用力，中间的连接筋按照剪切力与弯矩的分布做不等厚设计，在载荷集中的位置适当加厚筋板，在载荷较小的位置做减重处理，在保证结构强度的前提下尽可能降低构件自重，减少整套设备的总载荷。在安装边界方面，该半段构件的圆弧半径严格匹配对应筒体的外径尺寸，安装时可通过端面的定位止口与筒体实现快速同轴定位，不需要额外做复杂的找正工序，外圆周面的凸耳支座的安装孔位均做了通用性设计，可适配标准规格的螺栓连接，降低现场安装的配件准备难度。

　　在实际应用场景中，这类半段次圈梁常应用于大型通风管道的环形支撑、回转窑的筒体加强段、大型储罐的顶部圈梁、风力发电机组的塔筒内部支撑环等场景，既可以作为独立的支撑构件使用，也可以作为筒体结构的一部分参与整体受力，其分段式设计尤其适合现场组装的大型设备，不需要大型加工设备即可完成现场拼接安装，同时后期维护时如果某一段出现磨损或者变形，可单独更换对应半段构件，不需要拆卸整圈结构，大幅降低维护成本与停机时间。建模过程中对构件的所有安装孔位、凸耳位置、筋板分布都做了参数化处理，设计人员可根据实际项目的筒体直径、载荷大小、挂载部件位置快速调整参数生成对应规格的构件，不需要重新从零开始建模，提升同类型构件的设计效率。构件的所有转角位置都做了圆角过渡处理，避免热处理或者受力时出现应力集中开裂的问题，所有连接位置的焊缝预留位置都在建模时做了标注提示，方便后续生产加工时明确焊接工艺要求，保证焊接后的结构强度满足设计载荷要求。
