土方机械用内外螺纹锁紧连接螺母

　　在土方工程机械的液压管路、执行元件连接、结构件紧固场景中，这类带外螺纹段与内螺纹孔的复合螺母是解决管路对接同轴度、重载工况防松需求的关键连接件。不同于常规六角螺母仅靠端面压紧实现紧固的结构，该零件下半段加工有连续外螺纹，可直接旋入对应规格的基座螺纹孔内完成预定位，上半段保留六角扳拧结构，中心贯穿的内螺纹用于对接外接管路或拉杆类零件，这种一体式复合结构省去了额外的过渡接头，在工程机械振动幅度大、安装空间紧凑的工况下，能有效减少连接节点数量，降低泄漏、松脱的故障概率。

　　从结构设计逻辑来看，零件下半段的外螺纹采用标准公制粗牙螺纹，牙型角60度，螺距匹配土方机械常用的管路基座规格，螺纹段外壁加工有多道环形凹槽，这些凹槽并非减重设计，而是用于安装O型密封圈或密封挡圈，当外螺纹旋入基座后，环形槽内的密封件可填充螺纹配合间隙，阻断液压油、润滑脂沿螺纹缝隙的渗漏路径，这一设计在工作压力16-25MPa的中高压液压系统连接中尤为实用。上半段的六角结构对边尺寸严格遵循扳拧空间要求，六角下方与外螺纹段衔接的位置做了退刀槽处理，退刀槽宽度控制在2-3个螺距，既保证螺纹加工时刀具能顺利退刀，又避免了应力集中在截面突变位置，在土方作业频繁的冲击载荷下，能减少衔接位置的断裂风险。

　　零件中心的内螺纹精度等级选用6H级，相比普通紧固用的7H级螺纹，其配合公差更严格，与外接接头的螺纹啮合间隙更小，在设备持续振动、管路存在径向摆动的工况下，螺纹牙的受力分布更均匀，不会出现局部牙型过载滑丝的问题。六角结构的上端面加工有微小的倒角，倒角角度45度，既可以去除加工毛刺，也能在对接外接零件时起到导向作用，避免外接零件的螺纹与螺母端面发生磕碰损伤牙型。外螺纹段的末端同样做了引导倒角，倒角角度15度，长度约1个螺距，方便现场装配时快速对准基座螺纹孔，减少野外作业时的装配对位难度，毕竟土方机械的维护很多时候是在工地现场完成，过大的装配对位难度会直接提升维护工时。

　　从安装边界来看，该螺母旋入基座的深度为外螺纹段总长度的80%左右，剩余的20%螺纹段预留了热胀冷缩的伸缩量，避免夏季高温工况下零件热膨胀导致螺纹卡死，也能在承受轴向冲击载荷时提供微小的缓冲余量。六角结构的厚度满足常规开口扳手、套筒扳手的咬合深度要求，不会出现扳拧时打滑、崩边的问题，零件整体的同轴度公差控制在0.05mm以内，保证外螺纹与内螺纹的轴线重合，安装后外接管路不会出现偏斜，减少管路接头处的附加弯曲应力，延长液压管路的使用寿命。

　　在实际应用中，这类螺母常被用在挖掘机的动臂液压管接头、装载机的转向油缸连接点、推土机的润滑管路对接位置，这些位置不仅持续承受设备作业带来的振动，还会暴露在泥水、扬尘的户外环境中，零件表面的发黑处理层能起到基础的防锈作用，配合环形槽内的密封圈，可阻挡外界泥沙进入螺纹配合面，避免螺纹被泥沙卡滞导致后期拆卸困难。设计时没有采用额外的防松垫片结构，而是依靠外螺纹与基座的预紧力、内螺纹与外接接头的预紧力形成双向锁紧，两个方向的螺纹旋向一致，当外接零件受振动有松脱趋势时，会带动螺母有同向转动的趋势，而螺母与基座之间的预紧摩擦力会抵消这个转动力矩，实现结构自锁，相比加装防松垫片的方案，这种一体式结构的零件数量更少，现场装配时不需要额外清点小零件，也避免了垫片丢失、垫片压溃导致的松脱问题。

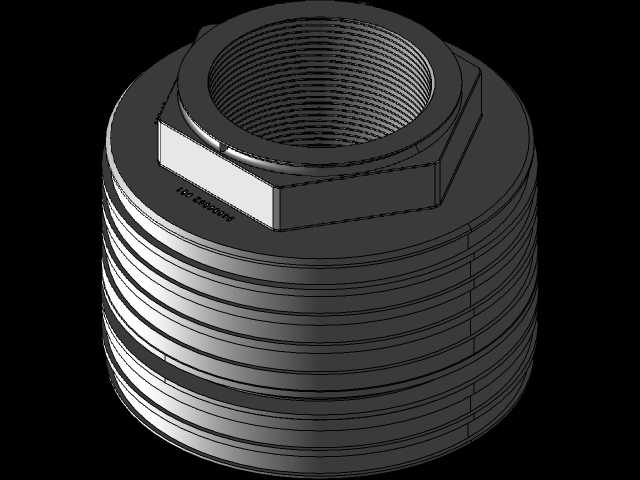

　　建模过程中，螺纹特征采用真实牙型扫描建模而非装饰螺纹线，能直观展示螺纹的配合间隙、牙型受力面的角度，方便结构工程师在做装配校核时检查是否存在干涉，退刀槽、倒角的尺寸完全匹配机械加工工艺要求，不需要后续做工艺性修改，可直接用于数控加工的编程参考，也能用于装配仿真时的干涉检查，验证在极限摆动角度下管路与螺母、螺母与基座之间是否存在碰撞，提前规避现场装配时才发现的结构冲突问题。
