变截面分段式物料导流输送流槽结构

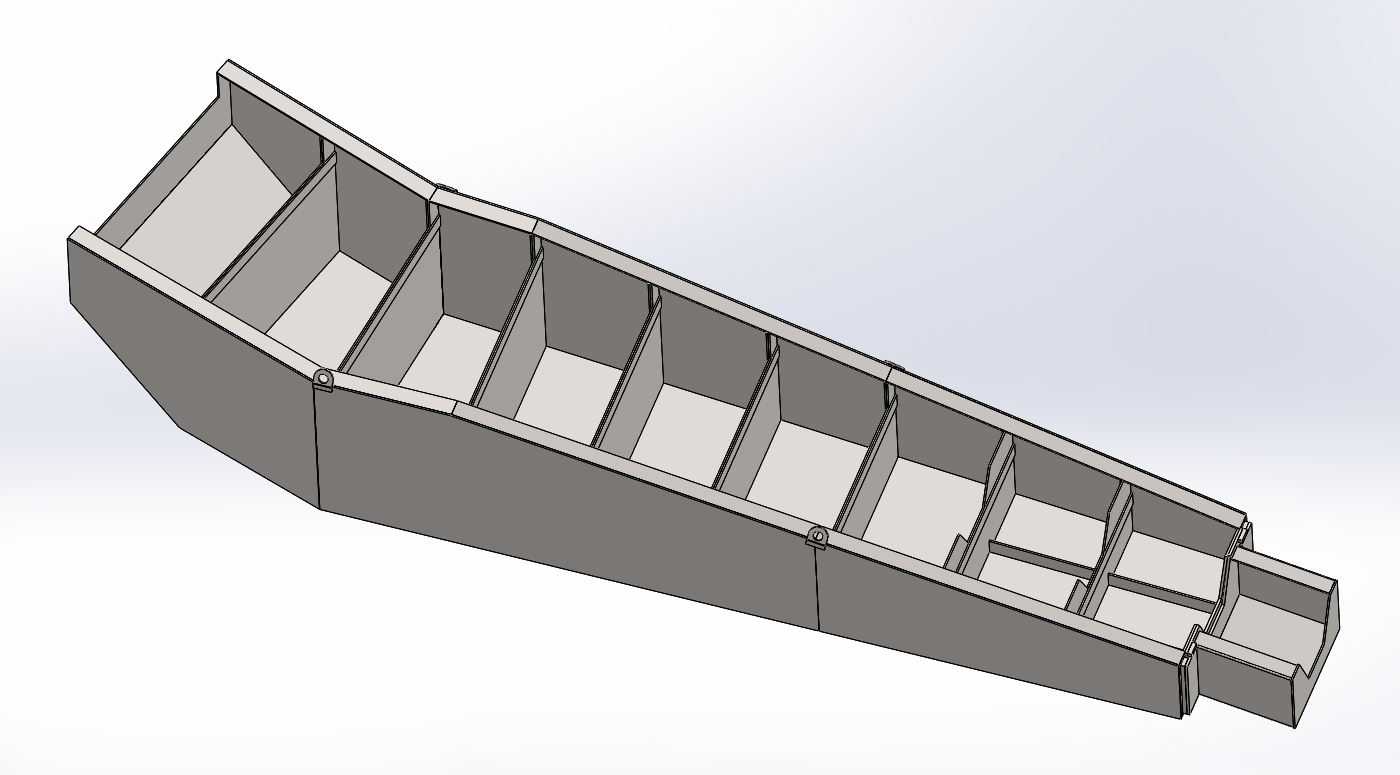

　　在散料输送、选矿、粮食转运、建筑骨料加工等生产场景中，流槽是衔接上下游输送设备、引导物料按指定路径流动的核心结构件，看似结构简单，实则直接影响整条输送线的运行稳定性——设计不合理的流槽极易出现物料卡堵、偏磨、撒料、下料冲击过大砸坏下游皮带等问题，很多现场运维的高频故障点，往往都出在流槽的结构细节上。这款变截面分段式流槽，整体采用渐变收窄的槽体结构，从进料端到出料端槽体宽度逐步收窄，槽深也随物料流动方向做适配性调整，进料端采用大开口设计，能够完全承接上游皮带输送机、振动给料机或者卸料斗的落料范围，避免进料时物料从槽体边缘撒漏，出料端的尺寸则匹配下游受料设备的进料口宽度，保证物料能够集中落入下游设备的受料中心，不会出现偏载问题。

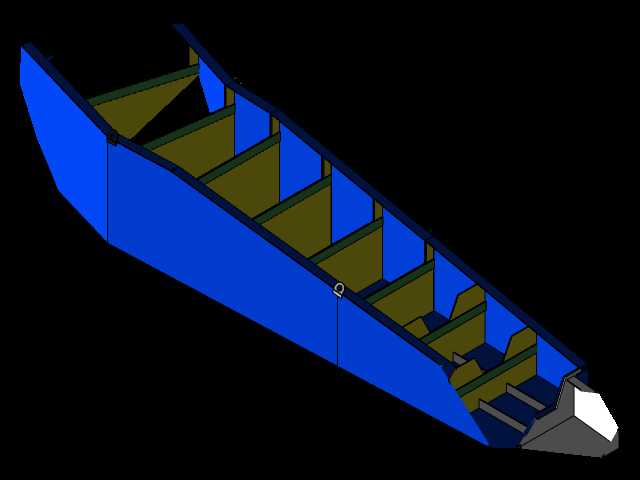

　　槽体内部设置了多道垂直于物料流动方向的加强隔板，这些隔板并非随意布置，每道隔板的间距都经过物料流动轨迹核算，一方面能够对槽体侧壁形成有效支撑，避免长槽体在物料长期冲刷、自身重量作用下出现侧壁变形，另一方面可以在隔板之间形成存料区域，让物料在流动过程中形成“料磨料”的垫层，大幅降低物料对槽体底板和侧壁的直接冲刷磨损，延长槽体的使用寿命，这种设计在输送矿石、砂石等磨琢性较强的物料时，耐磨效果要比单纯在槽壁贴耐磨衬板更稳定，也能减少后期衬板更换的运维工作量。从结构设计逻辑来看，这款流槽采用分段式拼接结构，每段槽体的连接位置都设置了外翻的连接法兰边，法兰边上预留了标准的螺栓连接孔位，现场安装时可以根据实际的输送高差、

　　水平距离灵活调整拼接段数，不需要在现场做大量的切割焊接作业，适配不同安装空间的边界条件。槽体的侧壁采用折弯成型工艺，整体刚度比焊接拼板结构更好，折弯处的圆角过渡也能避免物料在边角位置堆积卡滞，槽体底板沿物料流动方向设置了合理的倾斜角度，角度取值兼顾了物料流动性和下料冲击控制——角度过大会导致物料流速过快，对下游设备造成过大冲击，还容易产生大量粉尘；角度过小则会导致物料流动不畅，尤其是输送湿度偏大、有一定黏性的物料时容易出现积料堵料，这款流槽的倾角设置覆盖了绝大多数散状物料的安息角范围，能够保证干性粉状、颗粒状、小块状物料都能依靠自重顺畅流动。在安装边界适配方面，槽体两侧预留了标准的安装吊耳位置，

　　可以通过吊装件直接固定在输送线的支架或者厂房结构梁上，不需要额外设计复杂的安装托架，进料端和出料端的法兰接口尺寸可以和常规的皮带机头部罩、导料槽、振动筛进料口直接匹配，现场安装时只需要调整好整体的水平度和倾角，紧固连接螺栓即可投入使用。从实际使用场景来看，这款流槽既可以用在矿山破碎筛分生产线中，衔接颚式破碎机、圆锥破碎机与振动筛之间的物料转运，也可以用在粮食加工生产线中输送小麦、玉米等谷物原料，还可以适配混凝土搅拌站的骨料输送环节，不同场景下只需要根据输送物料的磨琢性、堆积密度调整槽体的板材厚度即可，整体结构的通用性很强。槽体的变截面设计除了引导物料流动之外，还能在物料流动过程中起到一定的匀料作用，让从上游设备落下的偏载物料在流动过程中逐步铺满整个槽体截面，避免物料集中在槽体一侧造成偏磨，也能让下游受料设备的进料更均匀，比如下游接皮带输送机时，均匀下料能够避免皮带长期偏载出现跑偏问题，下游接振动筛时，均匀进料能够提升筛网的有效筛分面积利用率，提升筛分效率。很多设计人员在做流槽设计时往往只关注槽体的通流面积，忽略了截面变化、内部隔板布置、倾角匹配这些细节，导致投用后频繁出现堵料、磨损快的问题，这款流槽的结构细节充分考虑了现场实际运行中的各类常见问题，没有多余的冗余结构，每一处结构设计都对应实际运行中的需求，不管是直接用于现场生产制作，还是作为同类流槽设计的参考结构，都有很强的实用价值。
