芯棒机专用异形夹持连接构件

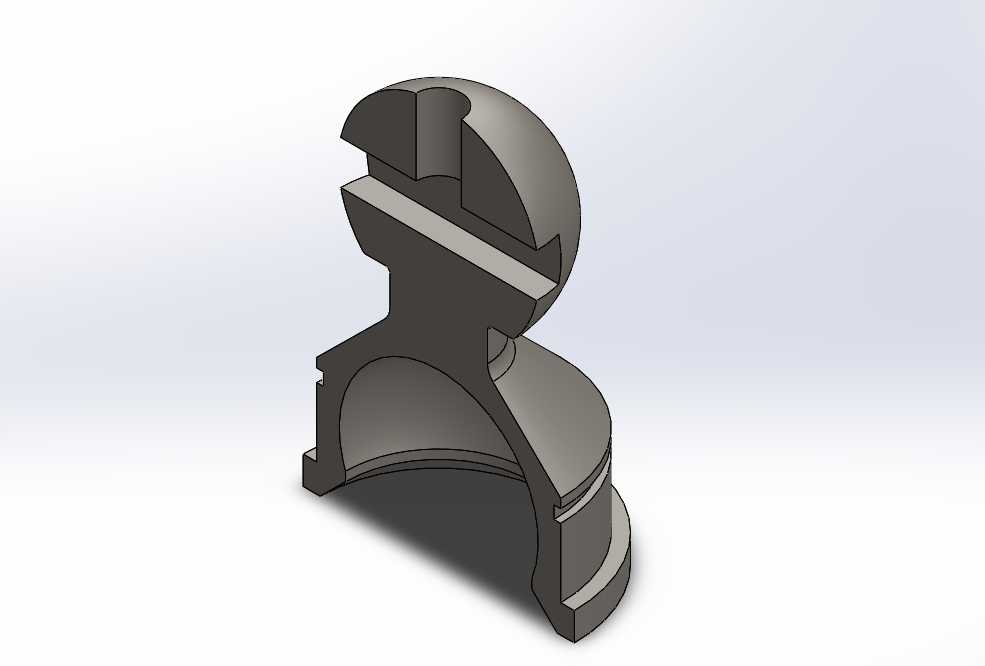

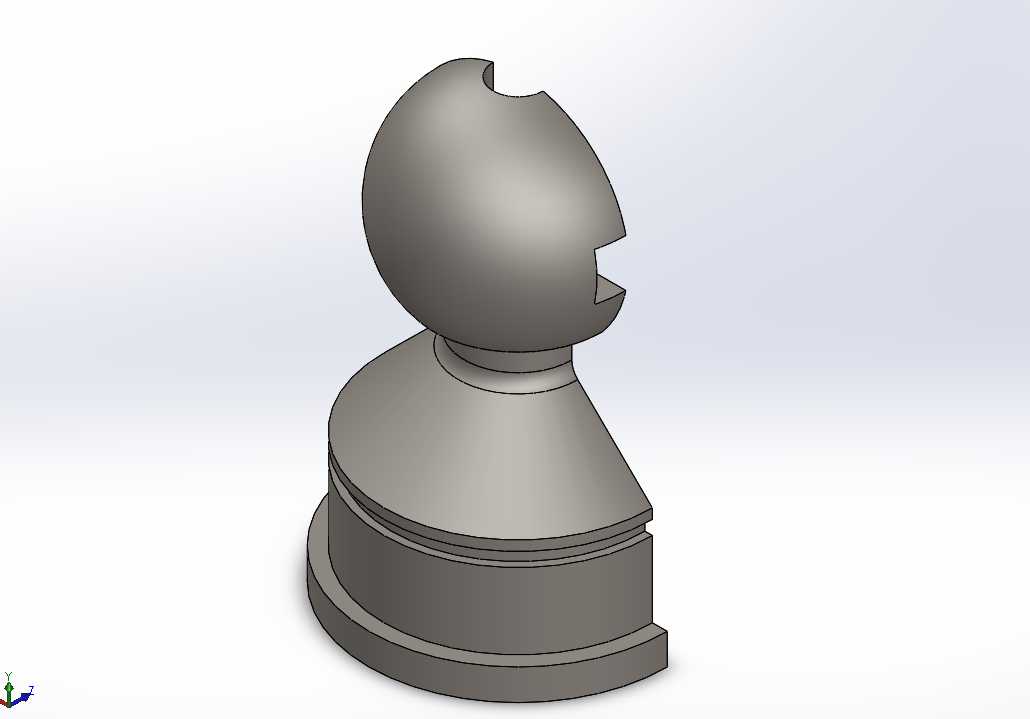

　　该构件是芯棒机设备上的核心夹持连接类零件，主要应用于管材轧制、棒材加工类芯棒机的工装夹持工位，承担芯棒端部的定位、夹持以及扭矩传递的作用，在热轧无缝钢管、精密冷拔棒材的生产场景中，这类零件直接决定芯棒工作过程中的对中精度与运行稳定性，一旦出现夹持偏移或者连接松脱，会直接导致轧制棒材出现壁厚不均、直线度超差甚至芯棒弯折报废的问题。从结构设计来看，零件上部采用带开槽的半圆头结构，开槽的作用是与设备上的拨叉驱动件配合，能够将驱动端的周向扭矩平稳传递到芯棒侧，半圆头的弧面设计则是为了适配驱动端的弧形卡槽，在周向转动过程中避免出现应力集中的尖角接触，减少长期交变载荷下的接触疲劳损耗。零件中部的收腰过渡结构并非单纯的减重设计，

　　一方面是为了避让设备上相邻的导向套部件，避免芯棒进给过程中零件与导向套内壁发生剐蹭，另一方面收腰处的圆弧过渡能够优化零件整体的应力分布，让上部传递来的扭矩能够均匀分散到下部的夹持段，避免应力集中在截面突变位置导致零件断裂。下部的半开放抱箍结构是整个零件的核心功能段，半开放的设计能够快速实现与芯棒端部的装拆，不需要完全拆解周边的工装部件就可以完成芯棒的更换，抱箍内壁的弧形面完全匹配芯棒端部的外圆尺寸，抱箍两侧预留的凸台结构是用来安装锁紧卡块的，当卡块嵌入凸台的卡槽后，能够将抱箍的抱紧力均匀施加在芯棒外圆上，保证夹持过程中不会出现相对转动或者轴向窜动。从安装边界来看，零件上部半圆头的外径需要与驱动端卡槽的内径保持间隙配合，

　　间隙量控制在0.1mm到0.15mm之间，既能够保证转动过程中不会出现卡滞，也不会因为间隙过大导致传动过程中出现冲击载荷；中部收腰段的最小截面尺寸需要满足最大传递扭矩下的强度要求，按照常用的φ120mm规格芯棒的轧制工况计算，该截面需要承受不低于1200N·m的扭矩而不发生塑性变形；下部抱箍的开合角度设计为120度，这个角度既能够保证芯棒可以从侧面快速装入，也能够保证锁紧后抱箍与芯棒的接触面积不低于整圆的60%，避免接触面积过小导致局部压应力过大压伤芯棒表面。在实际设计过程中，这类零件的材质通常选用40Cr合金钢，整体进行调质处理后表面淬火，上部与拨叉接触的开槽面以及下部抱箍的内弧面硬度需要达到HRC45-50，

　　保证长期摩擦接触下的耐磨性能，而零件的芯部保持足够的韧性，能够承受轧制过程中产生的冲击载荷。零件的所有过渡圆角都做了R3以上的圆弧处理，尤其是在截面变化的位置，避免热处理过程中出现应力集中导致的开裂问题，同时也能减少工作过程中疲劳裂纹的产生。在装配时，需要保证零件上部半圆头的中心与下部抱箍的中心同轴度误差不超过0.05mm，否则会导致芯棒转动过程中出现径向跳动，直接影响加工棒材的尺寸精度，抱箍内弧面的表面粗糙度需要达到Ra1.6以下，减少与芯棒接触时的摩擦损耗，同时也能保证抱紧力的均匀分布。这类零件在芯棒机的日常维护中属于易损工装件，通常在连续生产3到6个月后需要检查上部开槽面的磨损量以及抱箍内弧面的变形情况，当磨损量超过0.3mm时就需要及时更换，避免因为零件失效导致生产事故。
