多轮驱动装甲越野概念载具结构设计

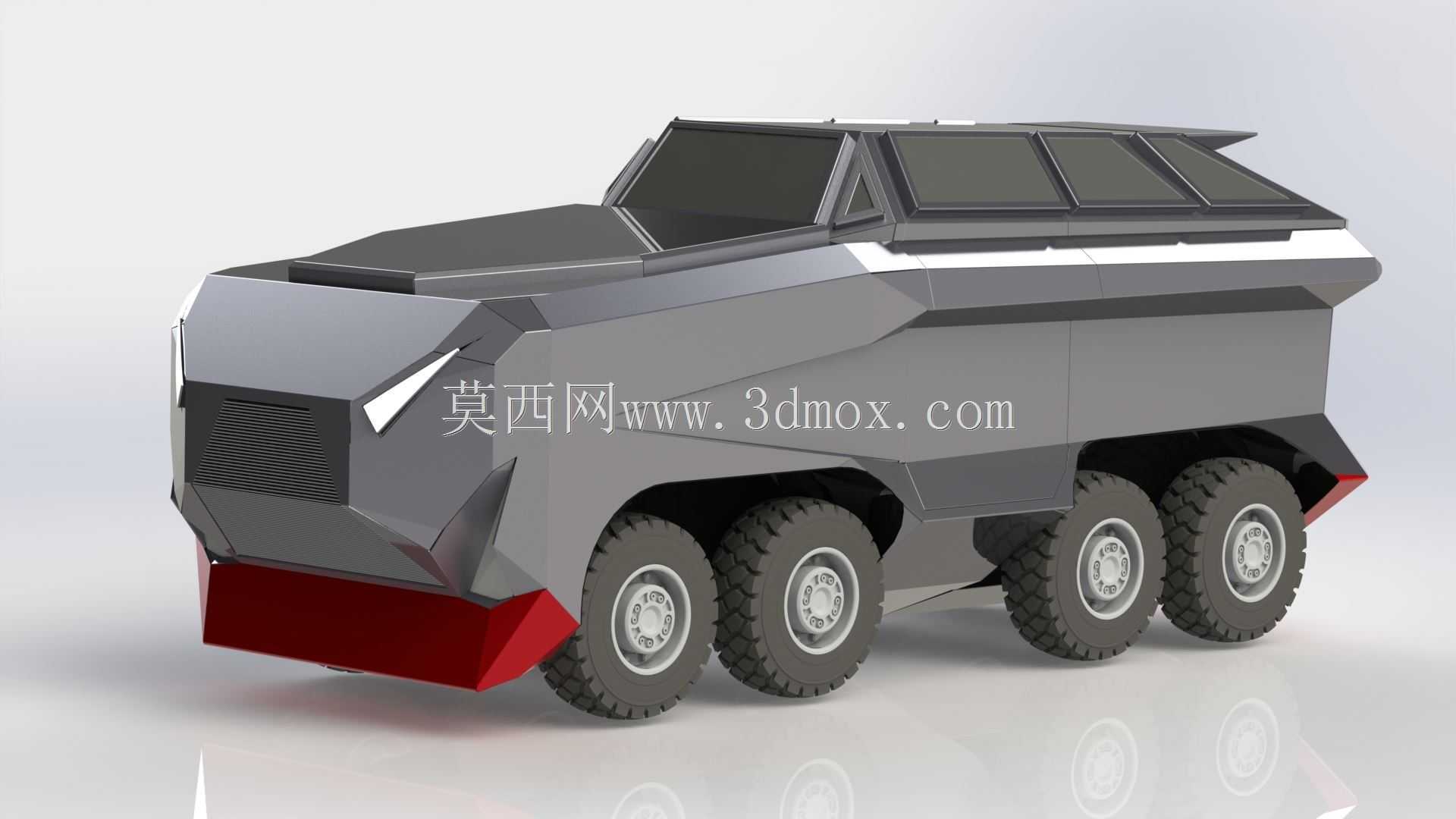

　　这款八轮装甲概念载具的设计初衷，是针对高风险区域的人员通行需求打造，核心应用场景覆盖治安巡逻、高危区域人员转运、复杂非铺装路面通勤等场景，区别于常规民用SUV的设计逻辑，整车从防护性能、通过性两个核心维度展开结构设计。从防护结构来看，车体主防护层采用10mm厚度的armox装甲钢板弯折焊接成型，所有外露钣金接缝均采用错位搭接结构，避免直射火力从拼接缝隙穿透车体，车窗部分全部采用50mm厚度的多层复合防弹玻璃，玻璃与窗框的安装位置设计有嵌入式压条结构，玻璃边缘与装甲钢板的重叠量不小于30mm，杜绝边角位置的防护薄弱点；车头前部设置有大倾角的防撞推铲结构，推铲采用高强度钢板焊接为箱型结构，既可以在行进过程中清除路面小型障碍物，

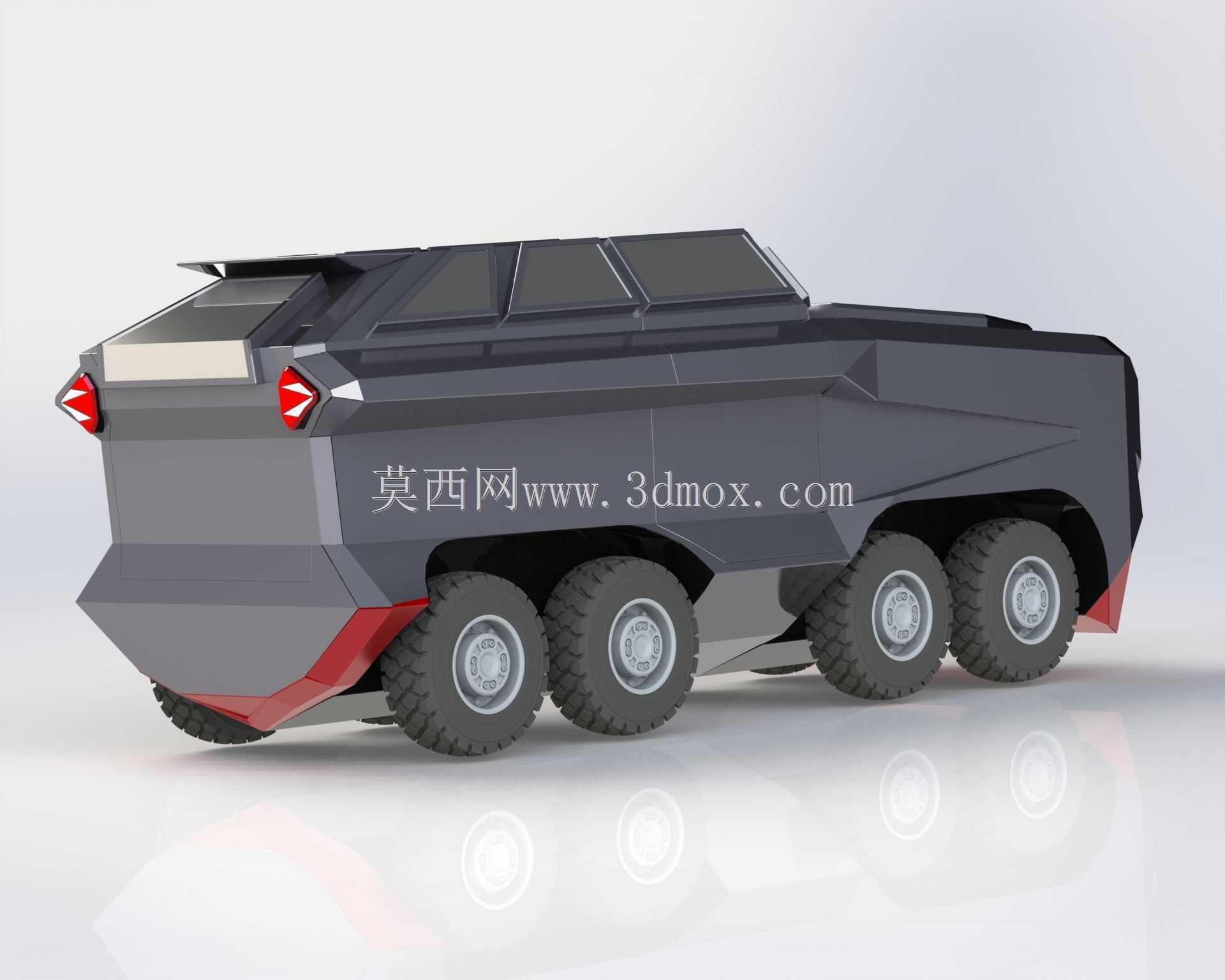

　　也能在正面碰撞时吸收冲击能量，避免撞击力直接传导至乘员舱结构。行走系统采用8×8全轮驱动布局，四组车轮对称分布在车体两侧，单轮配备独立的悬架结构，悬架行程预留足够的压缩与拉伸空间，保证在坑洼、碎石、泥泞等非铺装路面行驶时，所有车轮都能贴合地面获得足够抓地力，轮胎选用大花纹的越野专用轮胎，胎壁厚度做了加强设计，降低尖锐物刺破轮胎导致失能的概率；整车的接近角、离去角都做了大幅优化，前后悬长度尽可能压缩，避免上下陡坡时车体前后端与地面发生剐蹭托底。外形设计上采用了多面体大倾角的折面造型，没有常规民用车辆的圆润曲面，所有外露面都带有一定的倾斜角度，一方面可以通过斜面偏转外来冲击的方向，提升防护效能，另一方面折面结构的钣金折弯成型工艺性更好，

　　装甲钢板在折弯后结构刚性会比平面钢板提升30%以上，不需要额外增加过多内部加强筋就能保证车体结构强度，有效控制整车自重。车体内部的乘员舱采用框架式加强结构，装甲板焊接在内部框架外侧，框架采用高强度矩形管拼接成型，即使外侧装甲受到冲击变形，内部框架也能保证乘员舱的生存空间不被过度挤压；乘员进出通道设置在车体侧部与尾部，车门采用与车体同防护等级的装甲结构，车门铰链采用重载型铸钢铰链，单扇车门配备三组铰链承载重量，避免装甲门过重导致铰链变形失效。整车的外廓尺寸在设计时兼顾了道路通行能力与内部空间需求，车体宽度控制在常规车道可通行的范围内，不会因为过宽导致无法在普通城市道路行驶，车体高度在保证乘员坐姿空间的前提下尽可能压低，降低整车重心，

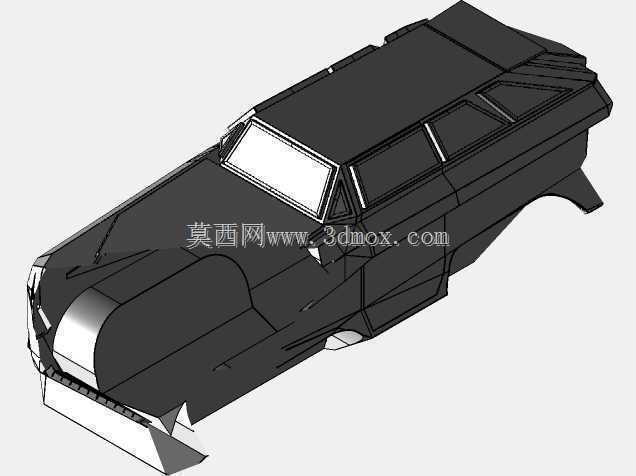

　　减少高速转向时侧翻的风险；车顶采用一体化成型的装甲顶板，没有设置突出的外置行李架等结构，避免外置构件在冲击下脱落造成二次损伤，车头的照明系统采用内嵌式安装，灯罩与车头外表面齐平，外置的灯组外部加装防护格栅，防止飞石撞击损坏照明部件。从建模逻辑来看，整车结构采用自顶向下的设计思路，先搭建整车的骨架线框确定轮距、轴距、接近角离去角等核心硬点参数，再基于硬点搭建悬架、车轮、车体防护结构的分块模型，所有钣金件的折弯半径都根据装甲钢板的材料特性预留了合理的工艺圆角，避免折弯时出现应力集中导致板材开裂，各部件之间的安装间隙都预留了装配余量，考虑到装甲件焊接后的变形量，相邻部件的间隙控制在5-8mm，防止焊接变形后出现部件干涉。这款载具的设计没有追求常规乘用车的舒适性配置，所有结构设计都围绕高防护性、高通过性两个核心目标展开，能够在缺乏道路基础设施、存在潜在安全风险的区域完成人员输送任务，八轮驱动的布局相比常规四轮车辆拥有更好的接地比压，在松软沙地、泥泞路面行驶时不容易出现陷车问题，大倾角的装甲车体结构在同等防护等级下，比垂直面的车体结构拥有更好的防护效率，同时还能降低整车的风阻系数，提升高速行驶时的燃油经济性。
