在航模与小型竞速载具的动力控制体系中,四合一电调是承担动力输出调控的核心部件,本次呈现的Racerstar四合一电调组件,主要适配小型无人机、竞速类模型赛车的动力驱动需求,替代传统分立式电调的分散布局方案,解决多动力单元布线杂乱、重量冗余、信号同步性差的实际工程问题。从实际应用场景来看,这类集成式电调多用于轴距150-250mm的穿越类无人机、1/28及更小比例的电动竞速模型赛车,这类载具对内部空间利用率、部件重量、动力响应速度都有极高要求,分立式电调需要为每个动力电机单独配置控制板,不仅占用大量机架内部空间,还会因为布线长度差异导致四个动力单元的控制信号存在微小时延,在高速竞速场景下,这类时延会直接影响载具的姿态控制精度,

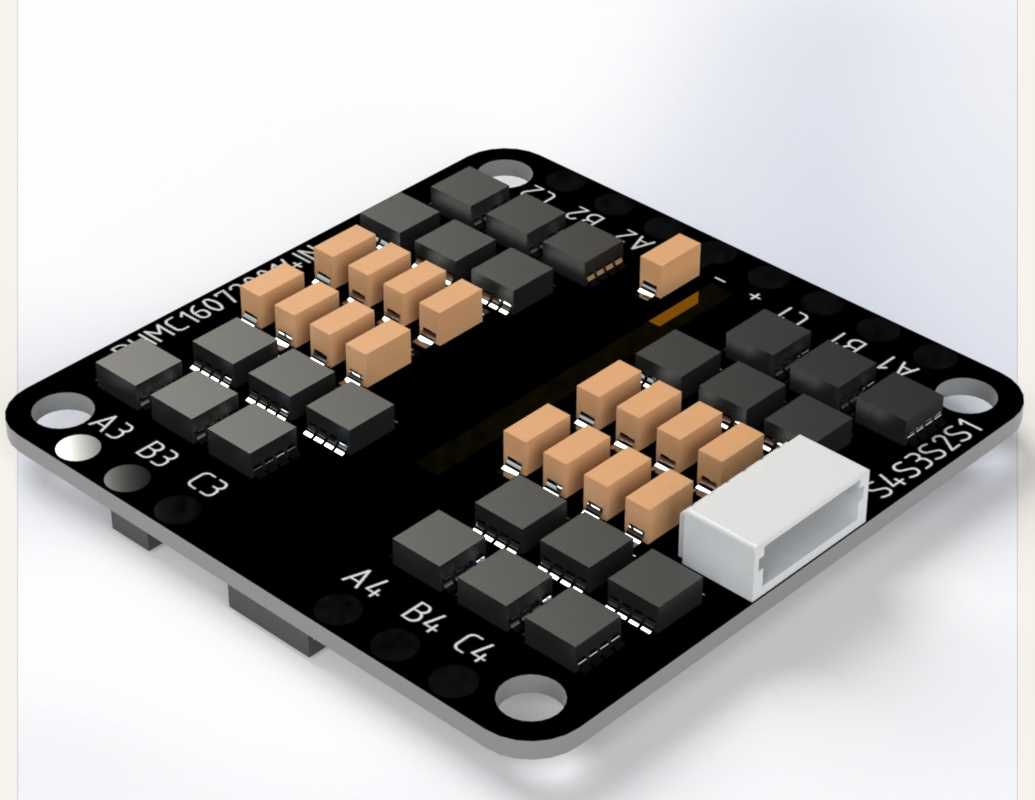

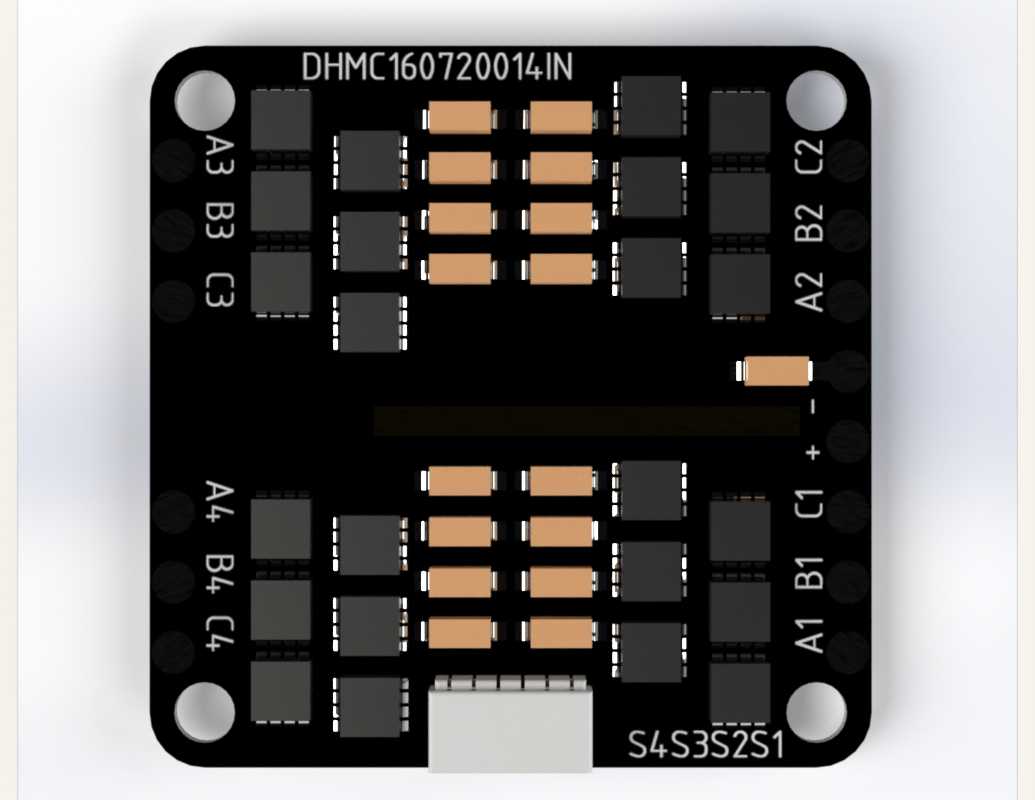

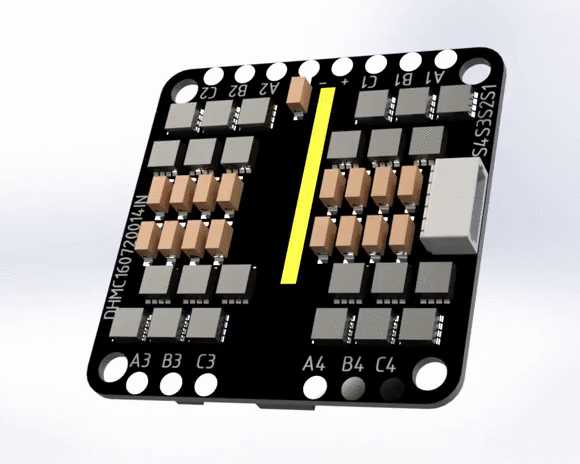

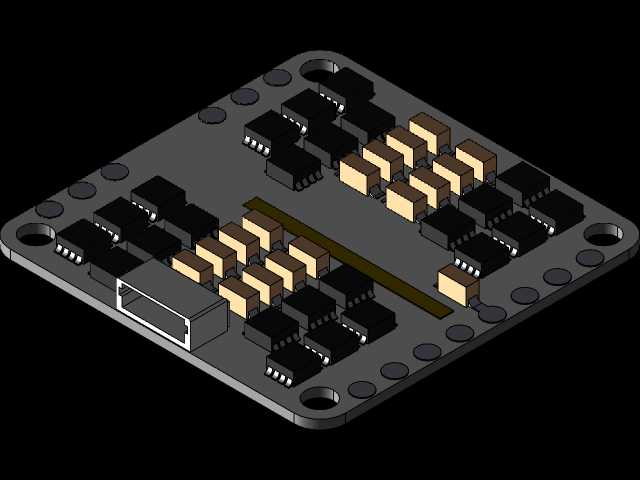

甚至引发飞行或行驶过程中的姿态失稳。这款四合一电调采用单基板集成四路控制回路的设计思路,将四路功率MOS管、驱动电路、信号处理单元全部整合在同一块PCB基板上,基板采用方形切角设计,四个角位预留了标准安装孔位,安装孔的孔距适配主流小型穿越机机架的电调安装位,安装时可以直接通过螺丝固定在机架的电调安装层,不需要额外设计转接支架,基板边缘做了圆弧过渡处理,避免安装过程中尖锐边角划伤机架线材或者其他电子部件。从电路布局来看,四路控制回路采用对称式排布,每一路的功率器件、电容元件都对应一路动力输出端,输出端分别标注A1/A2/A3/A4、B1/B2/B3/B4、C1/C4的引脚标识,对应连接四个无刷电机的三相接线端,对称布局的设计可以保证每一路控制回路的走线长度基本一致,从硬件层面保证四路动力输出的信号同步性,减少不同回路之间的信号干扰。基板中间的黄色标识条是四路回路的物理分隔区,避免不同回路的功率器件工作时产生的电磁干扰互相影响,每一路回路都配置了独立的滤波电容组,对输入电源的纹波进行过滤,保证功率输出的稳定性,板载的信号处理单元可以直接接收飞控或者车模接收机输出的PWM控制信号,不需要额外外接信号转接模块,信号输入端采用统一的排针接口,接线时只需要对应连接飞控的信号输出端即可,大幅简化了布线流程。从功能特性来看,这款电调支持2-4S的锂电池输入电压,单路持续输出电流可达20A,短时间10秒峰值电流可以达到25A,
能够满足小型无刷电机在急加速、大负载工况下的电流需求,电调本身不带BEC输出,不需要为额外的舵机或者飞控提供稳压电源,减少了板载稳压电路带来的重量冗余和发热问题,支持编程调整进角、刹车力度、启动模式等参数,可以适配不同KV值的无刷电机,满足不同竞速场景的动力调校需求。在设计过程中,板载的功率器件全部采用表贴工艺焊接,所有元件的高度都控制在较低范围内,整个电调的总净重仅19g,相比四个分立式20A电调的总重量减少了近40%,对于对重量极其敏感的小型竞速载具来说,重量的降低可以直接提升动力推重比,改善载具的加速性能和机动灵活性。安装边界方面,这款电调的基板尺寸适配主流小型机架的安装空间,安装时需要注意在电调与机架之间预留绝缘层,
避免基板背面的焊点接触碳纤机架造成短路,功率器件工作时会产生一定热量,安装时不要在电调表面覆盖太厚的热缩管或者其他隔热材料,保证空气流通带走工作热量,接线时需要注意电机三相线的相序,相序接反会导致电机反转,需要重新调整接线顺序或者通过编程设置调整转向。在三维建模过程中,需要准确还原基板的外形轮廓、安装孔位的位置与尺寸、所有表贴元件的高度与排布位置,尤其是输出引脚的位置和间距,要保证建模完成后可以直接导出用于机架设计的装配参考,避免在实际装配时出现元件干涉、孔位不对中的问题,对于板载的电容、MOS管、接口等元件,要按照实际尺寸建立模型,保证装配仿真时的干涉检查结果准确可靠。这类集成式电调的设计思路,本质上是在有限的空间内通过集成化设计提升部件的功率密度,减少不必要的结构冗余,这也是小型航模、竞速模型部件设计的核心方向,在做相关载具的结构设计时,需要提前掌握这类核心电子部件的准确外形尺寸与安装参数,才能在机架设计时合理规划内部空间,保证各个部件的布局紧凑且不干涉,同时兼顾布线的便利性和散热需求。
