ArduinoMega2560Rev3微控制电路板

　　在嵌入式开发、小型智能装备搭建、教学实验平台搭建的场景里，这类主控板是核心控制载体，不管是做小型移动机器人的运动控制、自动化工位的信号采集与逻辑输出，还是电子类课程的实操验证，都能看到这类控制板的应用。从实际使用的角度看，这块控制板的IO资源配置完全覆盖多数小型项目的需求，54路数字IO引脚可以外接各类传感器、执行器，比如红外避障传感器、舵机、继电器模块都能直接通过引脚对接，15路模拟输入引脚可以采集电位器、模拟型温度传感器的连续电压信号，不需要额外扩展AD转换模块就能完成模拟量采集，能大幅简化外围电路的设计工作量。供电部分的设计兼顾了不同使用场景，既可以通过USB接口直接连接电脑供电、烧录程序，也支持6到20V的外部直流电源输入，板载稳压电路会将输入电压转换为5V和3.3V的稳定输出，给外接模块提供稳定电源，不需要额外搭配稳压模块，在桌面调试阶段用USB供电就能完成大部分功能验证，装到实际设备里的时候直接外接设备自带的直流电源就能正常工作，不用单独给主控板设计供电回路。

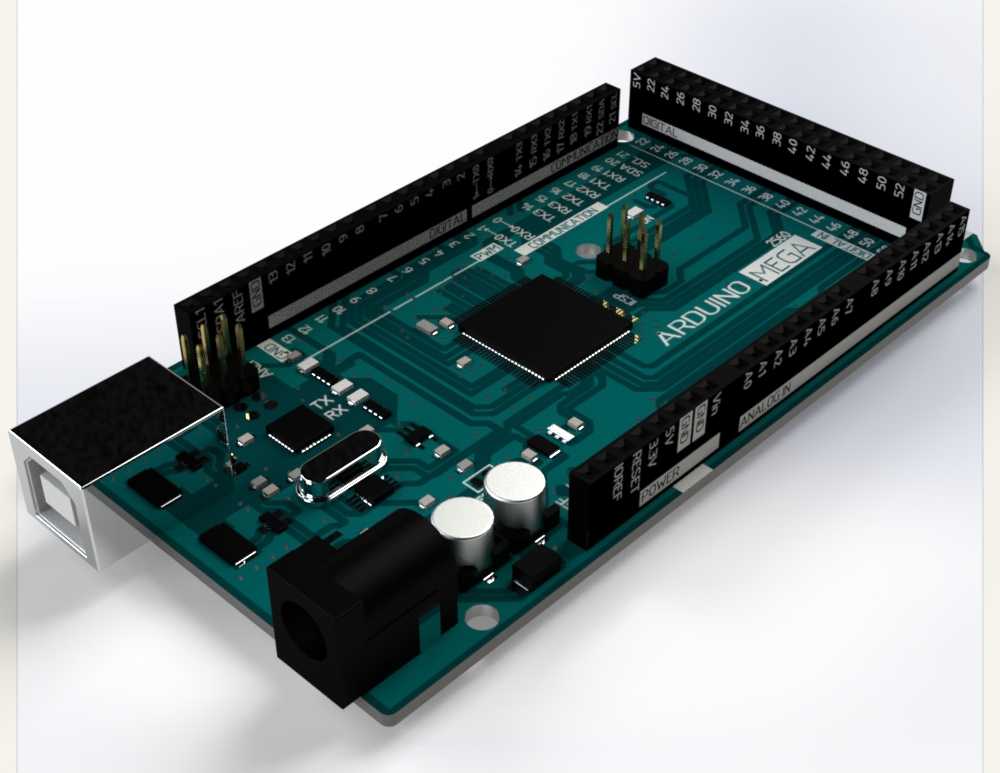

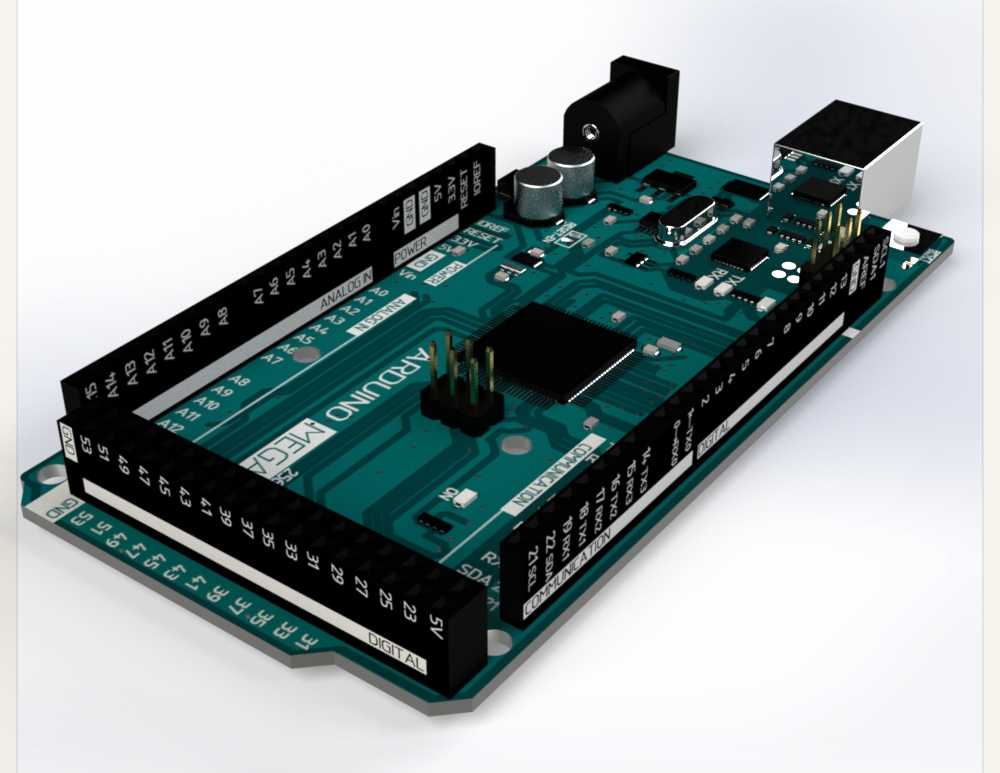

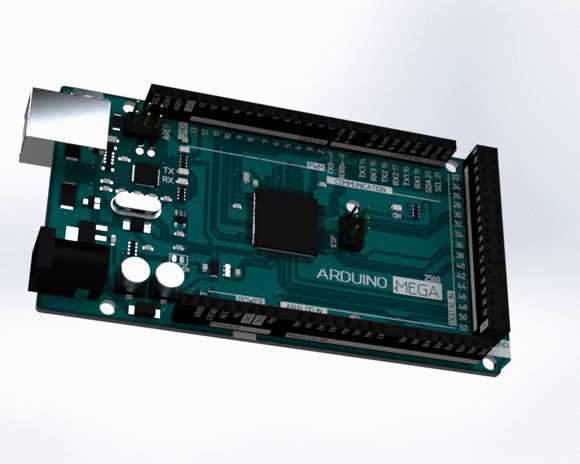

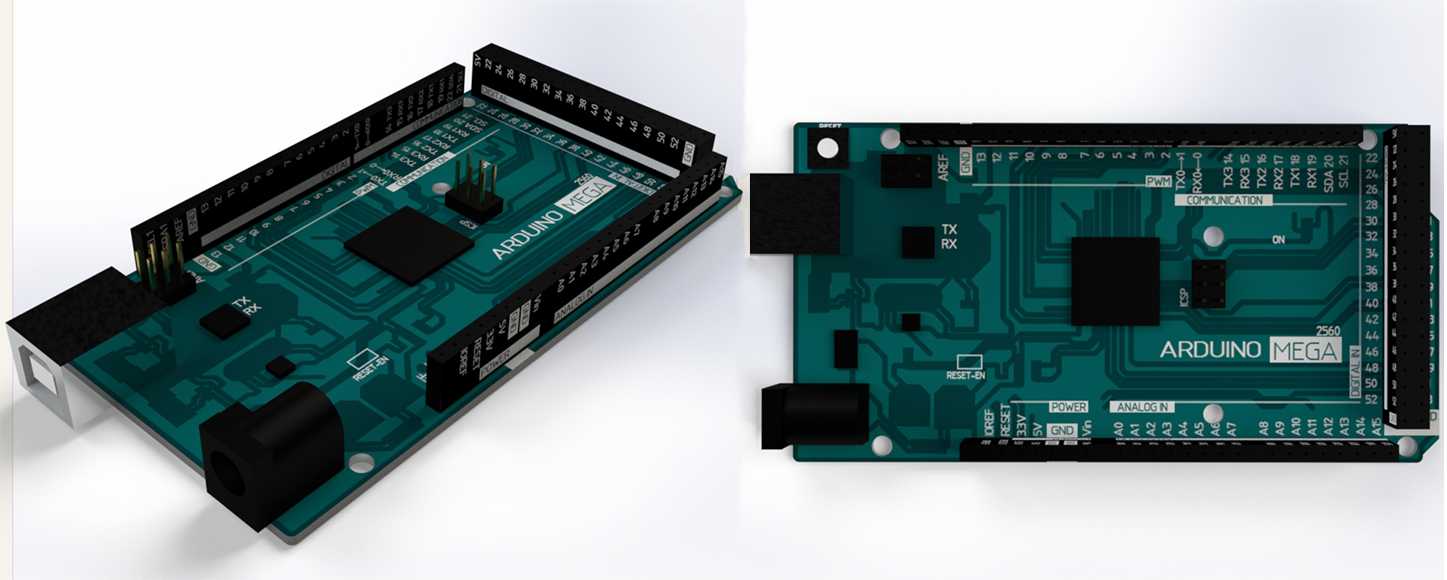

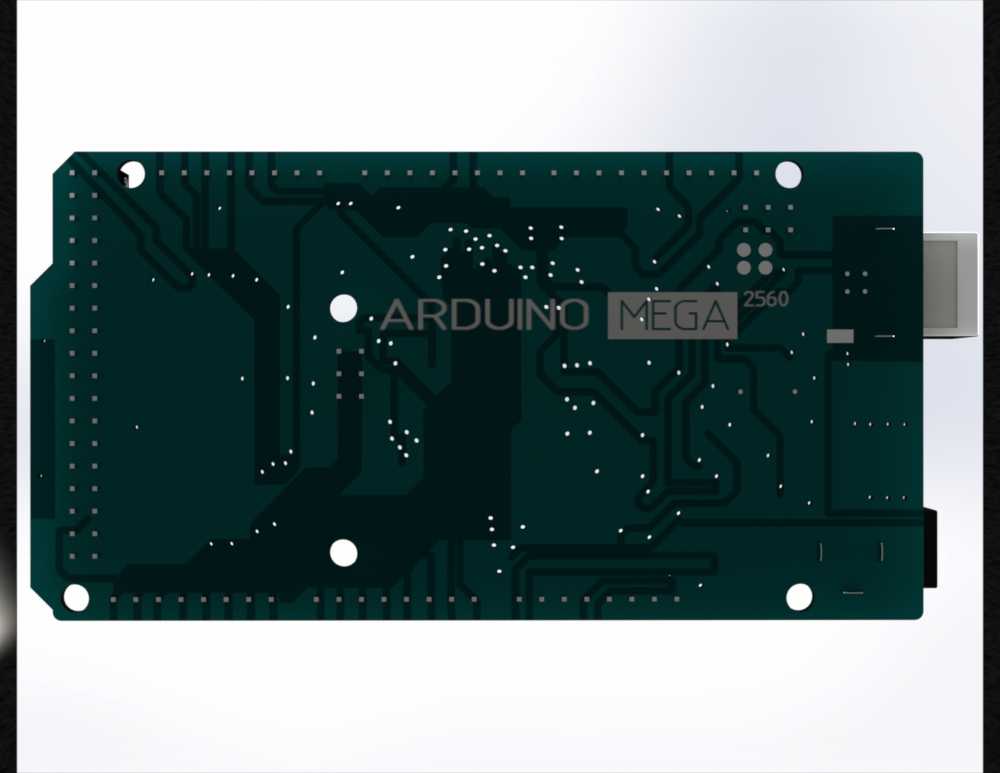

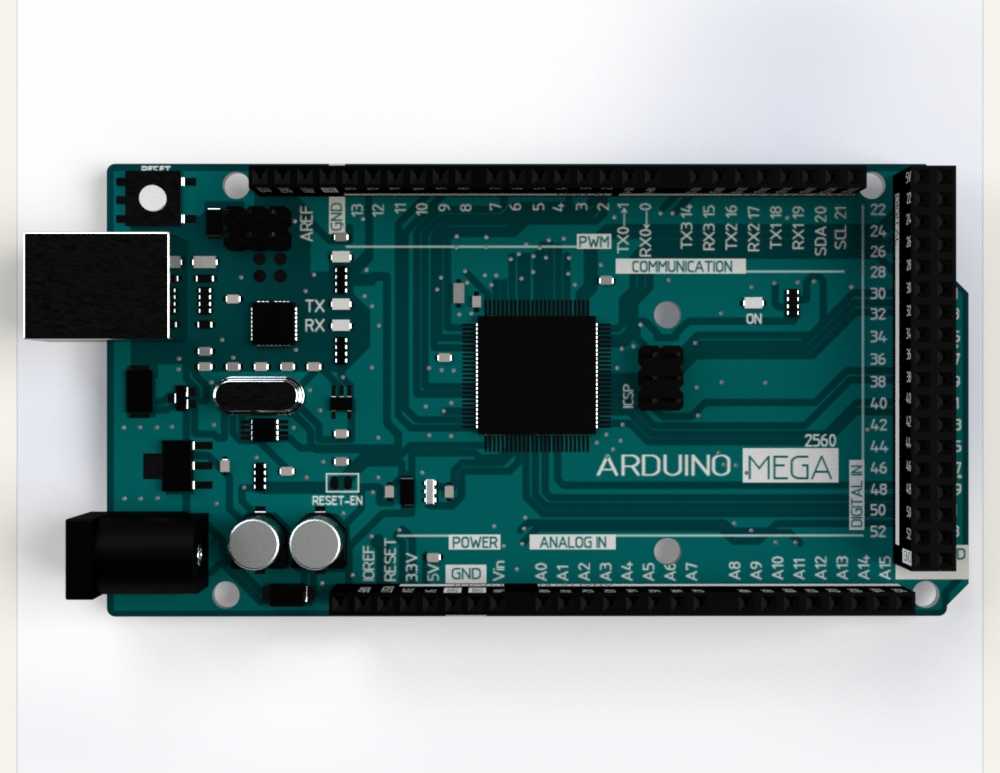

　　从三维建模的设计思路来看，建模时首先要还原PCB板的整体外形轮廓，板身的长宽尺寸、边角的安装孔位是建模的核心基准，四个安装孔的位置、孔径大小必须和实物完全一致，才能保证后续做结构装配的时候，控制板能准确固定到设备的安装支架或者外壳上，不会出现孔位错位装不上的问题。板上的元器件布局要完全匹配实物的排布，USB接口的突出高度、电源接口的位置、排针的高度和引脚间距、主芯片的外形尺寸和安装位置、板上电容电阻、指示灯、复位按键的位置都要准确还原，尤其是两侧的排针，每一个引脚的间距、排针整体的长度和突出板面的高度都要精准，这样在做整机结构设计的时候，才能准确预留出接线的空间，避免外壳或者其他结构件和排针、外接的接线端子产生干涉。

　　实际做设备结构设计的时候，这块控制板的安装边界需要重点关注，首先是板身下方要预留足够的空间，避免板底的焊点和金属安装面接触造成短路，通常会在安装孔位置加装尼龙隔离柱，隔离柱的高度要根据板底最高焊点的高度来选，保证板底和安装面之间有足够的安全间隙。板身上方的空间要考虑外接模块和接线的高度，比如插在排针上的传感器模块、杜邦线的插头高度，都要在设计外壳或者上层结构的时候预留足够的空间，不能压到板上的元器件，尤其是USB接口和电源接口的位置，要预留出插头插拔的操作空间，不能让结构件挡住接口导致没法插线。主芯片的位置因为工作时会有一定发热，建模的时候如果是做封闭外壳的设计，还要在芯片对应的外壳位置预留散热孔或者散热间隙，保证长时间工作的时候热量能及时散出，不会因为积热导致工作不稳定。

　　在不同的应用场景里，这块控制板的安装方式也有区别，做桌面教学实验平台的时候，通常会用铜柱把控制板固定在亚克力或者铝合金的底板上，方便学生接线和观察板上的指示灯状态；做小型移动机器人的时候，会把控制板固定在机器人底盘的上层安装板上，位置要尽量靠近底盘中心，减少机器人运动时的震动对板上元件的影响，同时接线要尽量短，减少信号干扰；做小型自动化工位的控制时，会把控制板安装在电控箱内部的导轨安装支架上，和继电器、端子排等元件保持合理的间距，强电线路和弱电信号线路分开走线，避免强电干扰控制信号的稳定性。建模的时候还要注意板上丝印的位置还原，虽然丝印不影响结构装配，但是在做三维布线和装配指导的时候，准确的丝印标识能帮助装配人员快速找到对应的引脚，减少接线错误的概率，提升装配调试的效率。
