包装贴标工序用悬挂式皮带输送设备

　　这款输送设备主要面向包装生产环节的贴标工序配套设计，区别于常规落地式水平输送结构，采用悬挂式安装架构，能适配车间内现有包装线的空间布局，减少地面占用，同时规避地面杂物、清洁作业对输送线运行的干扰，在食品、日化、医药类产品的外包装贴标工位中，能顺畅衔接上游装盒、装箱工位与下游贴标、码垛工位的物料流转需求。设备的承载输送面采用聚合织物PVC皮带，白色带面符合多数包装车间的卫生可视化要求，不易积尘且便于日常擦拭清洁，皮带运行平稳无明显顿挫，能保证贴标过程中包装件的位置稳定性，避免因输送速度波动导致贴标偏移、褶皱等不良问题。导向轮采用10x6mm的轮廓尺寸，设置在皮带非工作面侧，不会接触输送面上的包装件，既能对皮带运行轨迹进行限位，

　　防止皮带长期运行出现跑偏、蛇形问题，也不会刮蹭包装件外表面，避免对已完成印刷、覆膜的包装外观造成损伤。设备的输送速度可在10-25m/min区间内匹配调整，能适配不同产能节拍的贴标主机工作速度，不管是小批量多品种的柔性生产，还是单品种大批量的连续生产，都能通过速度匹配保证贴标工序与前后工位的节拍同步，不会出现物料堆积或待料空转的情况。主体框架采用碳钢材质制作，表面做粉末涂层处理，灰色涂层具备较好的耐磨、防锈性能，能适应包装车间内偶尔的清洁剂飞溅、温湿度小幅波动的工况，长期使用不易出现涂层脱落、框架锈蚀问题。支撑结构搭配可调式支脚，调整行程覆盖正负50mm范围，安装时可根据现场地面的平整度、上下游设备的对接高度差进行微调，

　　保证输送面的水平度满足贴标精度要求，不需要额外加工定制过渡连接件，降低现场安装调试的工作量。驱动部分采用NMRV30型蜗轮蜗杆驱动器，搭配意大利产齿轮马达，动力输出平稳噪音低，IP54等级的屏蔽安装控制柜与驱动器能适配车间内的常规粉尘环境，不需要额外做独立的防尘防护 enclosure，380V工业供电接入即可直接运行，接线逻辑简单，现场电工可快速完成接线调试。设备的有效工作宽度为340mm，能适配多数常规尺寸的纸盒、塑封包装件的输送需求，整体输送段长度为2000mm，装载侧的接驳高度为800mm，刚好匹配多数人工上料、自动贴标主机的进料口高度，操作人员不需要抬举过高或弯腰作业，能降低长时间工位操作的疲劳度。设备周边设置50型围栏，

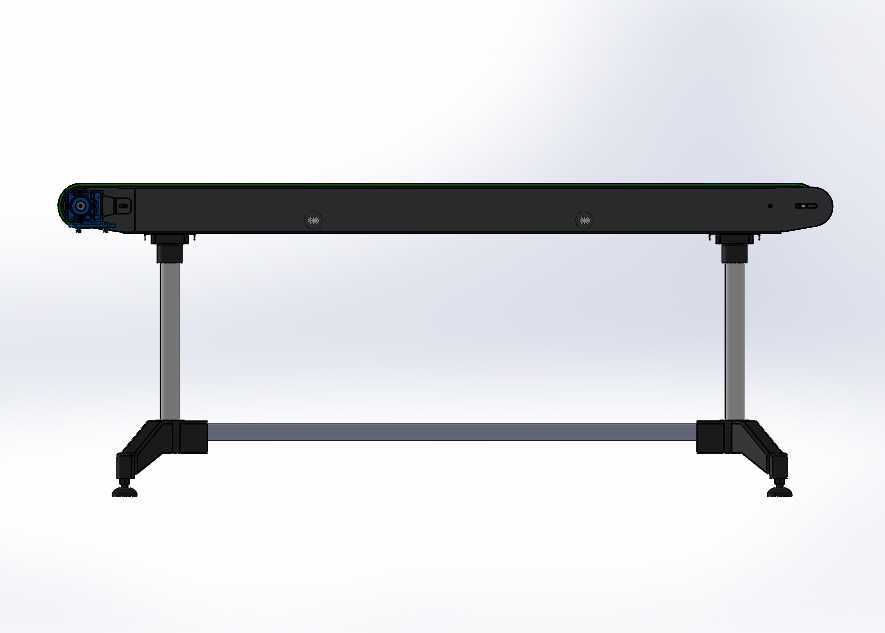

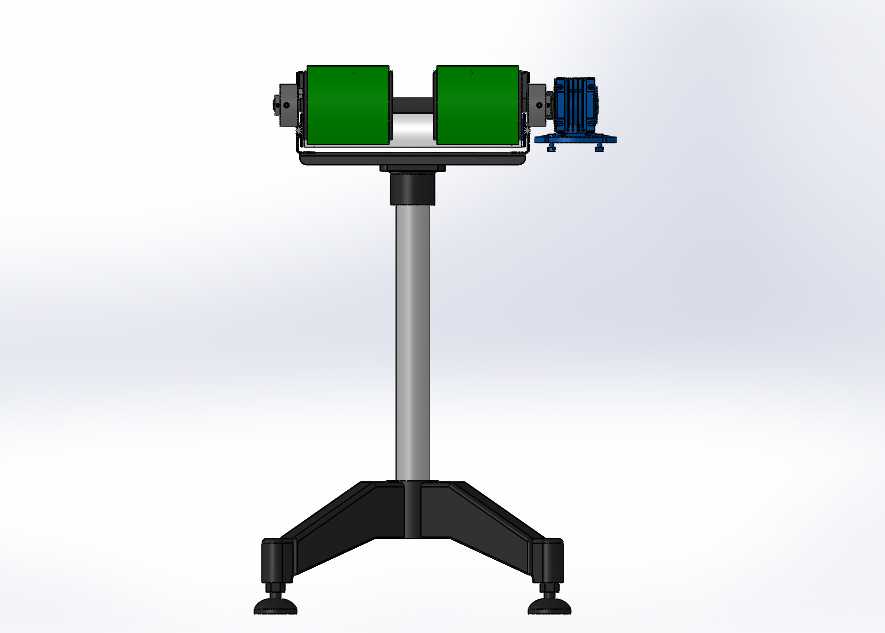

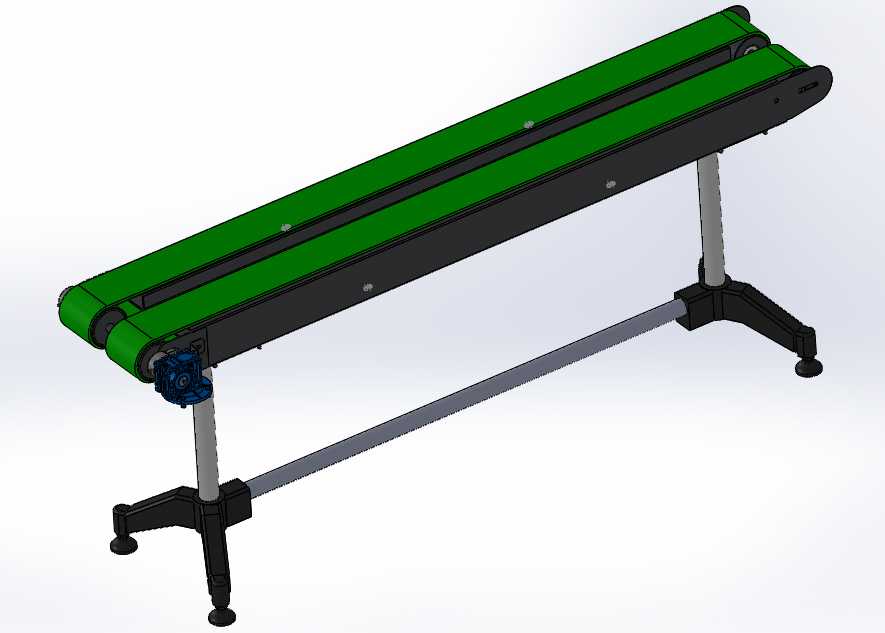

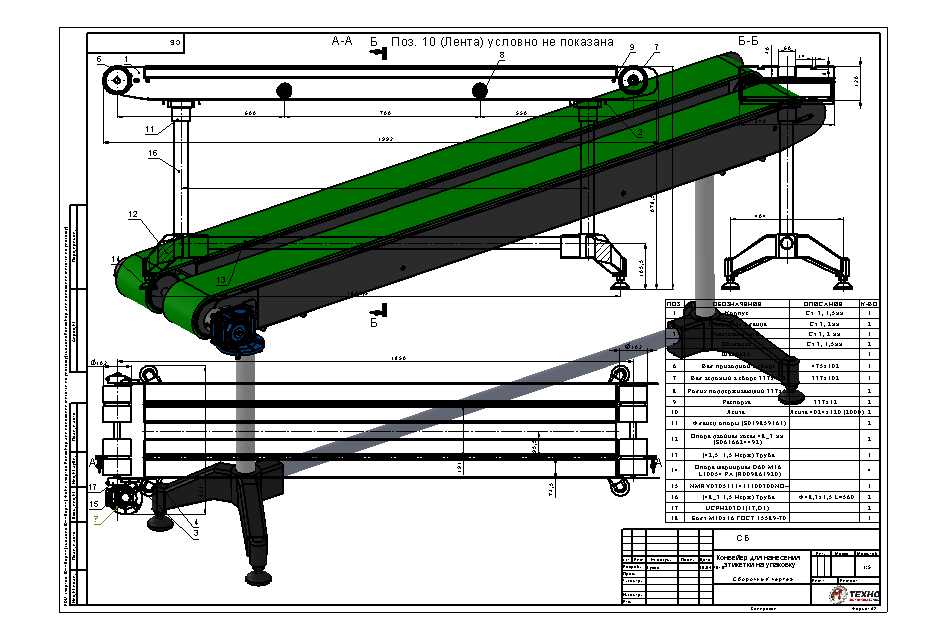

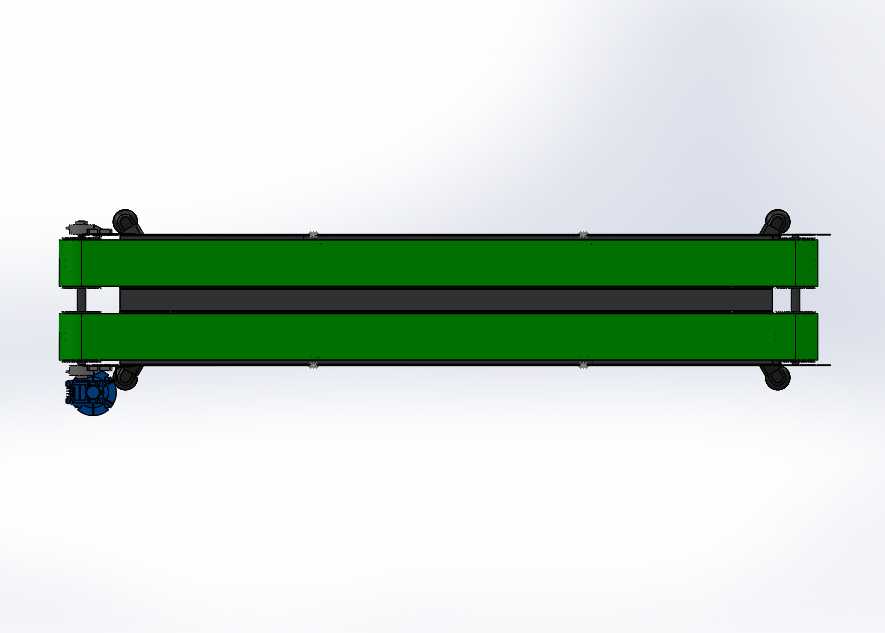

　　无额外突出的执行机构，运行过程中不会出现夹点、卷入风险，不需要额外加装复杂的安全防护栏就能满足车间的常规安全要求，设备整体结构紧凑，除了悬挂安装的主体段外，支撑脚的占地范围小，能在现有包装线的间隙中完成布置，不需要对原有生产线做大规模的拆改，适合老线升级改造时的贴标工位配套。从建模细节来看，这款设备的三维结构完整还原了皮带张紧机构、驱动辊、从动辊、支撑脚、导向轮的全部装配关系，每个部件的连接位置、安装尺寸都做了准确还原，结构设计人员可以直接参考该模型进行同类型输送线的变型设计，根据自身产线的包装件尺寸、工位间距调整带宽、机身长度、支脚高度参数，也可以直接提取模型中的安装孔位、连接尺寸用于现场安装的基础定位，减少从零开始建模的重复工作量。设备选型人员也可以通过模型直观了解设备的安装边界，提前规划车间内的布局位置，核算与前后设备的对接空间，避免选型后出现尺寸不匹配、安装空间不足的问题。
