液压阻尼缓冲弹簧三维结构设计

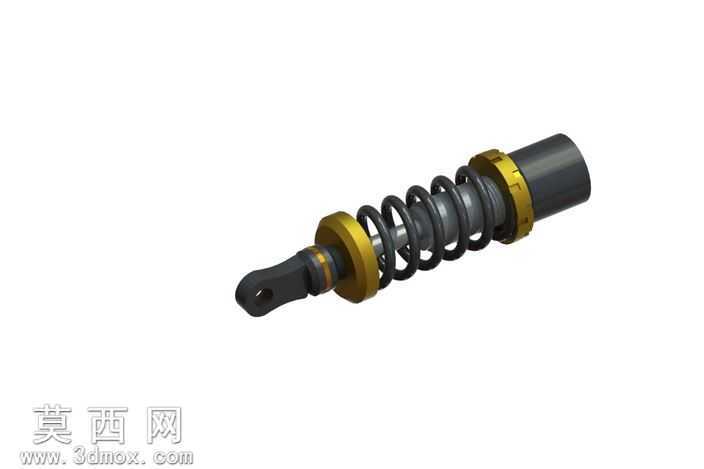

本作品为液压阻尼缓冲弹簧的三维参数化建模成果，建模过程中严格遵循机械设计标准规范，对产品各组成结构进行了1:1等比例还原。模型整体采用同轴式布局设计，核心结构包含外置螺旋压缩弹簧、中部液压阻尼缸体、两端连接吊耳以及定位锁紧环等部件，各零件间的装配间隙、配合公差均按照实际工业生产要求进行设定，保证了模型装配逻辑的合理性与结构的可实现性。建模阶段首先完成各基础零件的独立建模：螺旋弹簧部分通过螺旋线扫描生成实体，精准还原弹簧的节距、丝径、有效圈数等参数，弹簧两端的磨平结构也做了细节处理，符合常规压缩弹簧的加工工艺要求；液压阻尼缸体部分采用回转体建模方式，对外筒、活塞杆、密封槽等结构做了精细化刻画，缸体表面的粗糙度、倒角细节均有体现；两端的连接吊耳采用拉伸加切除的方式完成建模，吊耳的安装孔位、铰接圆角结构完全匹配实际安装使用需求；金色定位环部分还原了环体的卡槽、定位台阶结构，保证与弹簧、缸体的装配定位关系准确。材质与渲染阶段，根据不同零件的实际使用材质做了区分设置：螺旋弹簧采用弹簧钢材质，调整金属粗糙度与反光参数还原弹簧钢的金属质感；液压阻尼缸体采用高强度合金钢材质，表面做了发黑处理的哑光金属效果；定位环采用黄铜材质，还原铜材特有的暖金色金属光泽；连接吊耳采用锻造碳钢材质，表面做了氧化处理的深灰质感。渲染过程中采用三点布光方式，主光突出模型整体轮廓与结构层次，补光消除暗部死黑，辅光勾勒零件边缘细节，最终渲染效果清晰展现各部件的结构关系与材质特征。设计思路上，该模型兼顾了结构展示与工程参考价值，既可以作为液压减震系统的教学演示模型，也可用于液压缓冲机构的方案设计参考，模型的各零件均可单独导出用于工程图生成、装配模拟、运动仿真等后续工作，完整还原了液压弹簧兼具弹性支撑与液压阻尼缓冲的功能特性，清晰展现了这类元件将弹簧弹性力与液压阻尼力结合，实现平稳缓冲、吸收冲击载荷的工作原理对应的结构基础。
