弯管检测工装表具三维结构设计

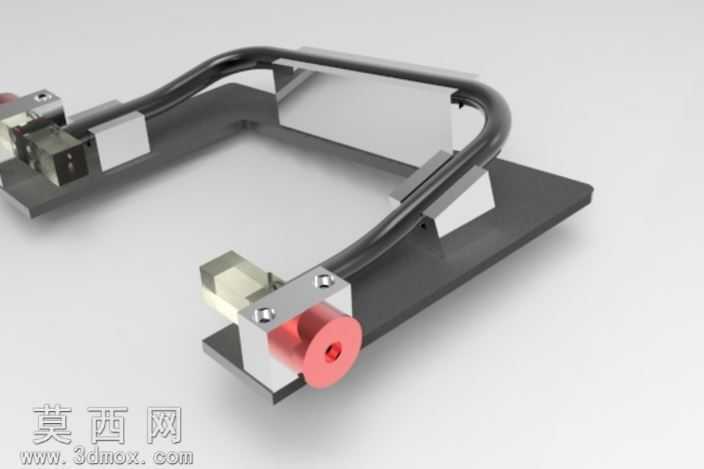

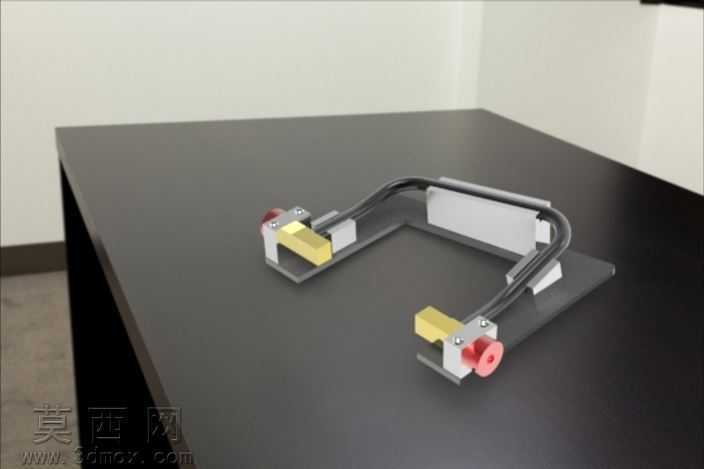

本作品为弯管检测用工装表具的三维设计成果，整体采用模块化装配思路完成建模，依托三维设计软件完成全参数化的结构搭建，从底座基准面开始逐步完成各定位组件、夹持组件、弯管限位结构的独立建模与整体装配。建模过程中首先确定了矩形金属底座作为整个工装的安装基准，底座上预留了多组定位槽与安装孔位，用于固定不同功能的定位块，所有孔位、槽体的尺寸均按照实际加工公差要求进行参数化设定，可直接对接后续生产加工的工艺需求。弯管的走形路径完全按照待测管路的实际弯曲弧度进行拟合，建模时通过三维草图绘制管路中心线，再通过扫掠命令生成弯管实体，同时在弯管与各定位块的接触位置设置了贴合限位面，确保待测弯管放置后能够完全卡入预设位置，实现快速定位检测。夹持组件部分分别设计了端部固定块与侧方压块，端部固定块搭配红色的旋钮式锁紧结构，无需额外工具即可完成弯管端部的快速锁紧与释放，侧方压块通过螺栓固定在底座上，对弯管的直线段进行辅助限位，避免检测过程中管路出现位移。渲染阶段对不同部件赋予了差异化的材质：底座与金属定位块采用哑光磨砂金属材质，还原实际工装的铸铁或铝合金加工质感；弯管部分采用亮面金属材质，模拟不锈钢管路的表面光泽；锁紧旋钮采用鲜艳的红色工程塑料材质，既区分了功能部件，也提升了模型的视觉辨识度。整体结构设计充分考虑了实际使用的操作便捷性，所有活动部件的运动行程都在装配环境中进行了干涉检查，确保锁紧、松脱过程中各部件不会出现碰撞，同时整体结构紧凑，占用工作台面积小，适合放置在生产线上的检测工位使用，能够快速完成弯管类零件的形位公差检测，判断弯管的弯曲弧度、端部位置是否符合设计要求，大幅提升弯管类零件的检测效率。
