轨道机车四轴转向架结构三维设计

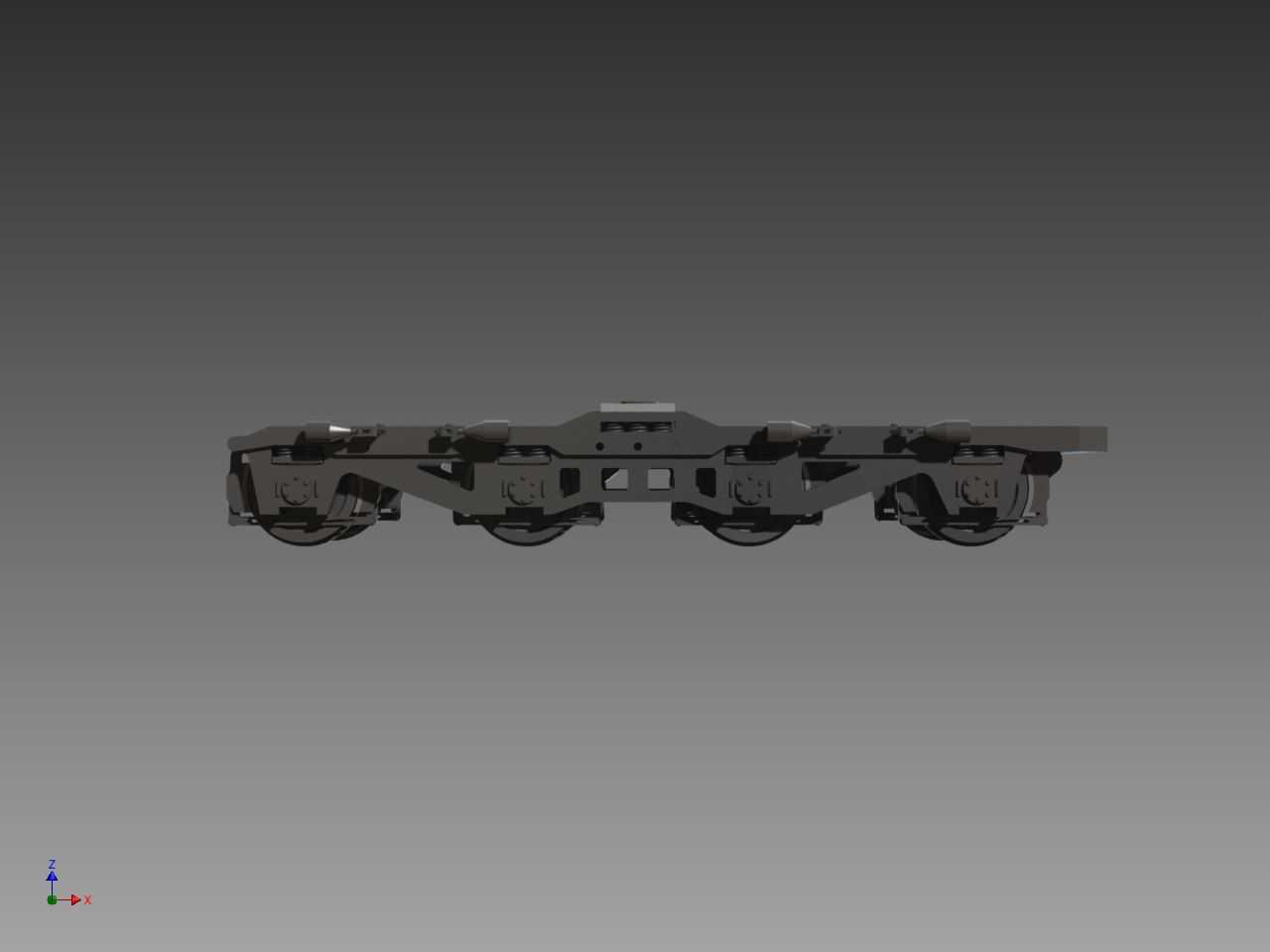

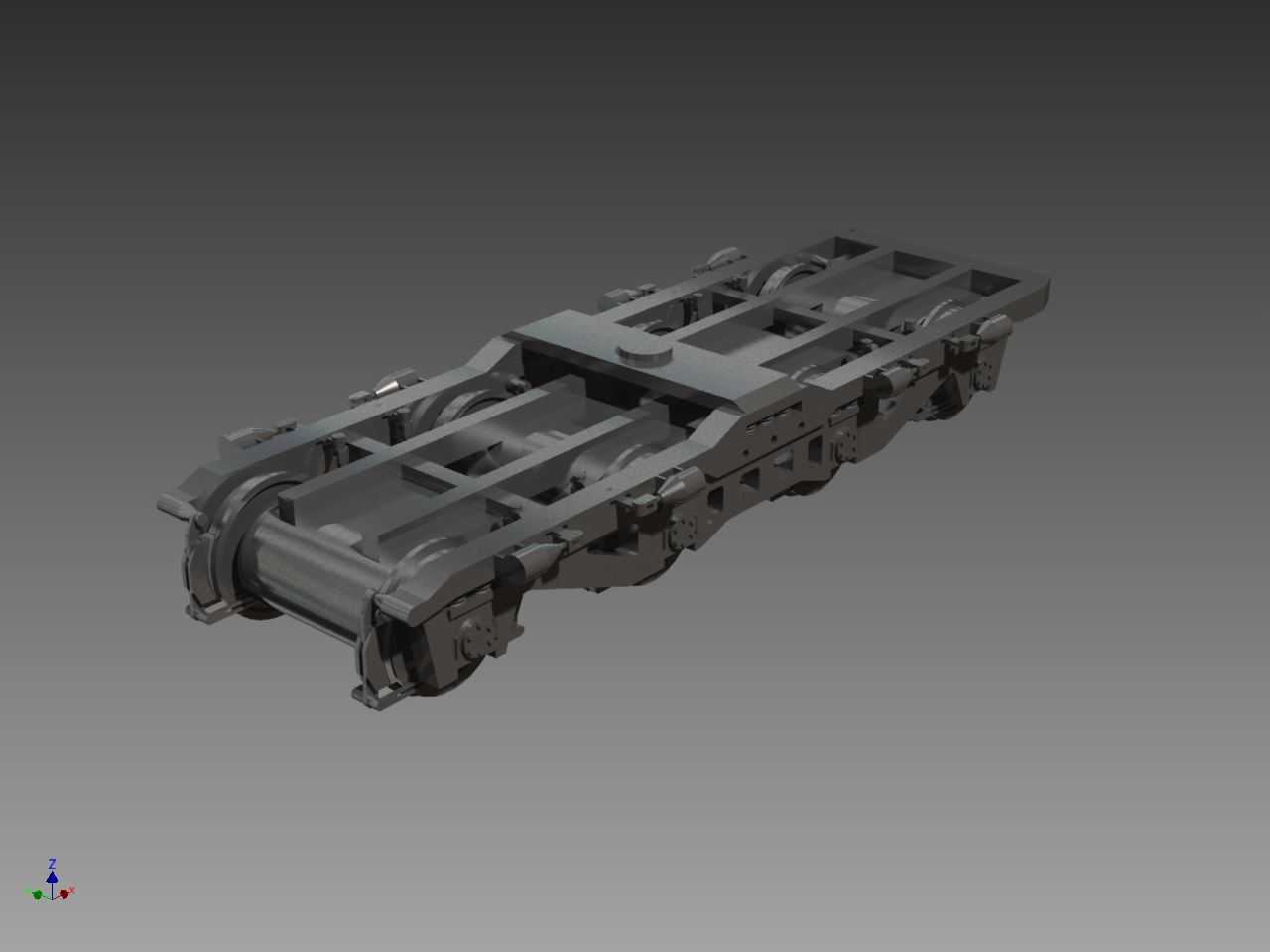

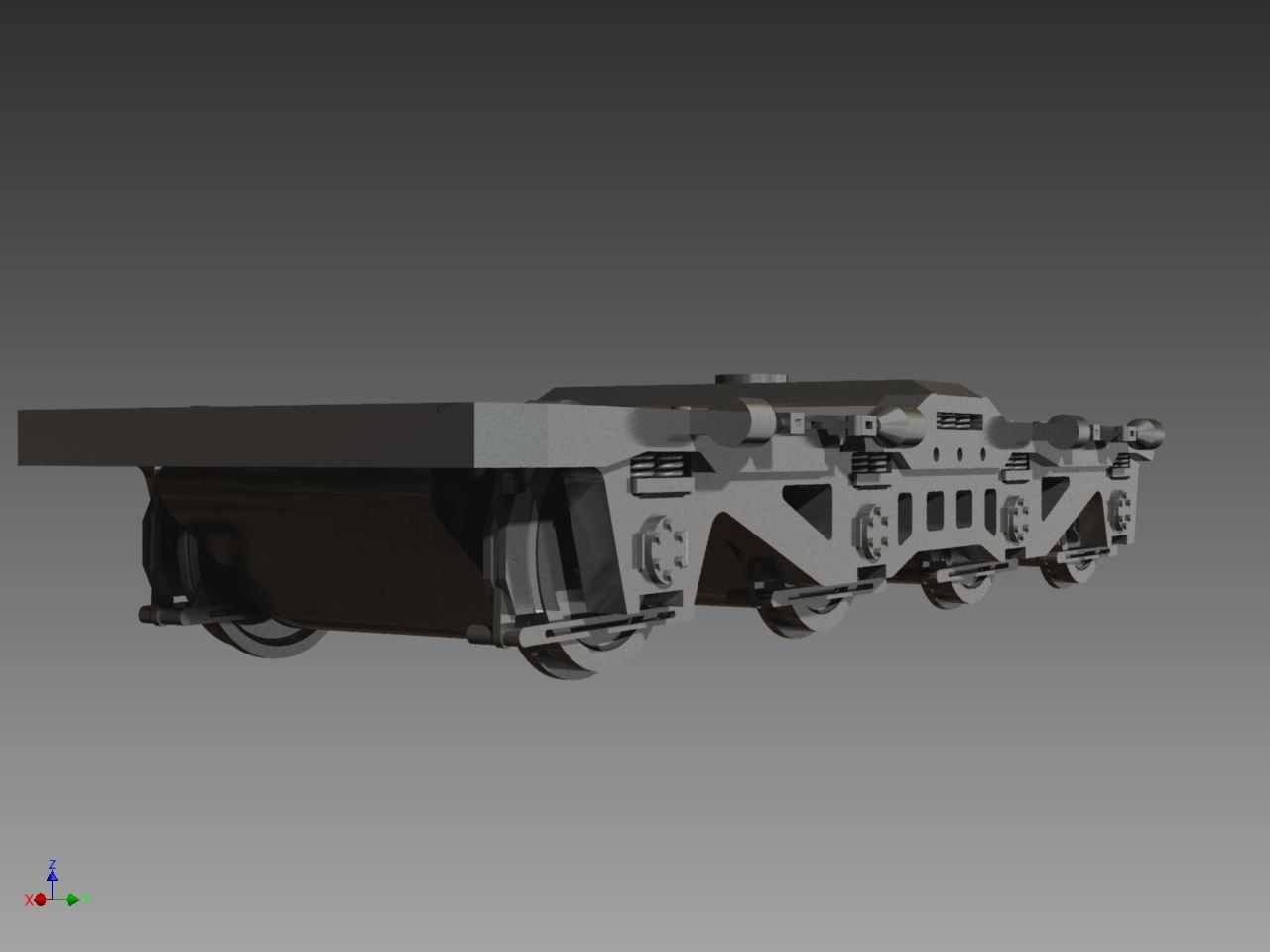

　　在轨道交通运输装备的走行部设计中，四轴转向架是承担整车承载、导向、缓冲与牵引传动的核心部件，其结构合理性直接决定了机车或重载轨道车辆的运行平稳性、曲线通过能力与载重表现。不同于两轴转向架多用于城轨轻载车辆的配置，四轴转向架通过两组轮对的排布，能够将上部车体的载荷均匀分散到四个轮对接触点，大幅降低单轮对的轨面压应力，适配干线货运机车、重载调车机车以及大轴重工矿轨道车辆的使用需求，在厂矿专用线、干线货运区段的运用场景中，这类转向架能够适应长期大载荷、高频次启停的作业工况，同时兼顾小半径曲线的通过性能。从结构功能分区来看，该转向架的构架作为整体承载基体，采用箱型梁焊接结构设计，侧梁与横梁的连接位置预留了一系悬挂、轴箱定位装置、

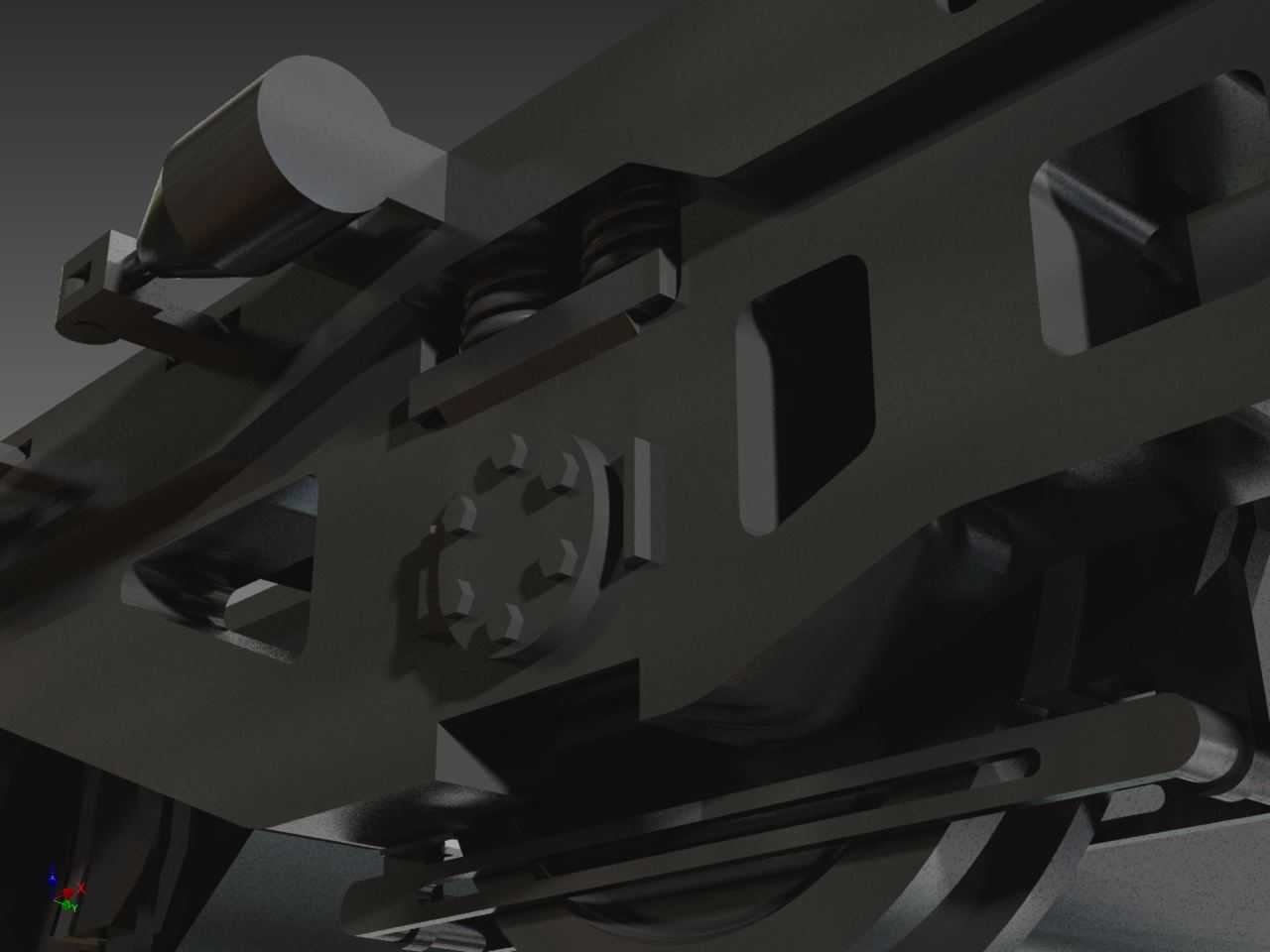

　　牵引电机安装座以及基础制动单元的装配接口，所有安装面的平面度与孔位同轴度在建模阶段均按照实际装配公差要求做了约束，避免后续工程出图时出现装配干涉问题。轮对部分采用整体碾钢车轮搭配车轴的压装结构，轮对内侧距、轮缘厚度与踏面廓形均符合标准轨距线路的运行要求，轴箱定位装置采用导框式定位结构，能够在传递纵向牵引力与横向导向力的同时，为一系弹簧提供垂向变形的导向约束，缓冲轨面传递的高频振动。牵引电机采用架悬式安装布置，电机输出端通过传动齿轮箱将扭矩传递给对应轮对，这种布置方式能够降低簧下质量，减少轮轨间的动作用力，尤其在车辆通过轨道接头、道岔等轨面不连续区段时，能够有效降低冲击载荷对构架以及上部车体的影响。基础制动单元采用单元式制动器布置，

　　每个轮对对应配置独立的制动缸与闸片安装结构，制动时闸片贴合车轮踏面产生制动力，制动管路的走线空间在构架侧梁的内腔做了预留，避免运行过程中管线被飞石击打或者与运动部件发生剐蹭。在设计思路上，该三维模型完全按照实际工程的装配层级做了结构拆分，从轮对压装、轴箱组装、构架组焊到电机悬挂、制动单元装配的每一步装配关系都做了完整约束，建模过程中优先保证各部件的安装边界尺寸准确：比如构架两侧侧梁的外侧距要符合线路限界要求，避免车辆运行时与线路两侧设备发生刮碰；一系弹簧的安装座高度差控制在合理范围内，保证整车落成后四个轴箱的载荷分配偏差在允许区间；牵引销的安装位置与车体中心的对位偏差做了严格约束，保证牵引力传递过程中不会出现偏载导致的构架异常受力。二系悬挂的安装面位于构架中部的横梁上方，预留了空气弹簧或者橡胶堆旁承的安装空间，能够匹配不同类型上部车体的落装需求，横向止挡的位置在构架与车体的连接区域做了对应设计，限制车辆通过曲线时车体与构架之间的过大横向位移，避免出现脱轨风险。在实际运用场景中，这类四轴转向架还需要适配不同的轨面条件，比如在工矿企业的专用线中，轨面可能存在一定的磨耗与不平顺，因此一系悬挂的静挠度参数选取要兼顾软硬度，既要过滤掉轨面的小幅高频振动，也要避免过大的垂向位移导致车辆运行时出现晃动。齿轮箱的安装位置与轮对轴颈的间隙在建模时做了动态校核，模拟车辆通过最小半径曲线时，齿轮箱与轴箱、构架之间不会发生运动干涉，

　　同时齿轮箱的油底壳最低位置距离轨面的高度符合车辆下部限界要求，避免在轨面有杂物或者道岔区段发生磕碰。电气线路的走线槽布置在构架横梁的上方区域，电机的动力线缆、制动单元的控制线缆都可以通过走线槽规整排布，线缆的固定点间距按照布线规范做了预留，防止车辆运行过程中线缆出现晃动磨损。整体模型的结构细节还原了实际生产中的工艺特征，比如构架焊接位置的焊角结构、安装螺栓的沉头空间、润滑脂加注嘴的安装位置都做了对应体现，能够直接用于结构受力仿真、装配工艺模拟以及新员工的结构认知培训，对于转向架的改型设计来说，也可以通过调整轴距、弹簧刚度参数、电机安装位置快速适配不同轴重、不同运行速度的轨道车辆需求，大幅缩短前期方案设计的周期。在安装边界的校核上，模型中所有运动部件的极限行程都做了运动仿真验证：比如轴箱相对于构架的最大垂向跳动量、制动闸片的最大磨耗行程、轮对相对于构架的最大横动量，都在模型中通过运动约束做了范围限定，确保各部件在极限工况下也不会出现结构碰撞，保证运行过程中的结构可靠性。
