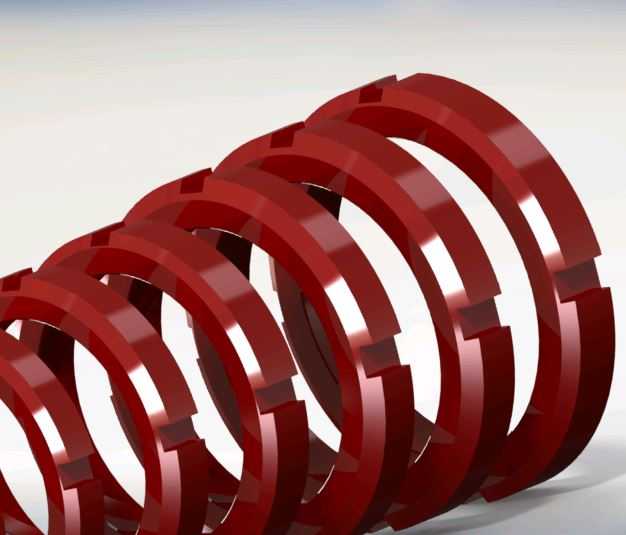

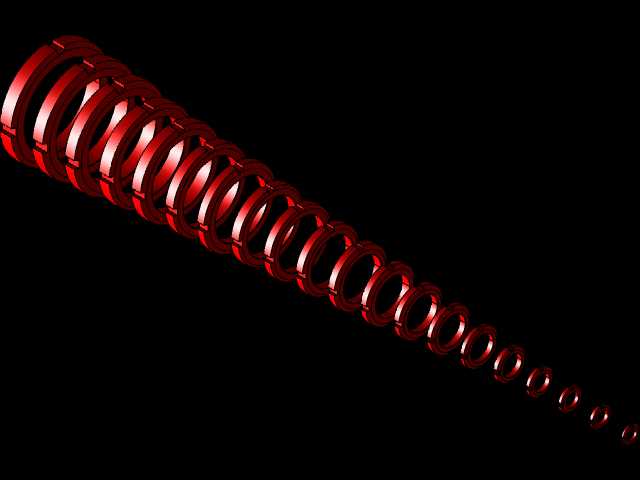

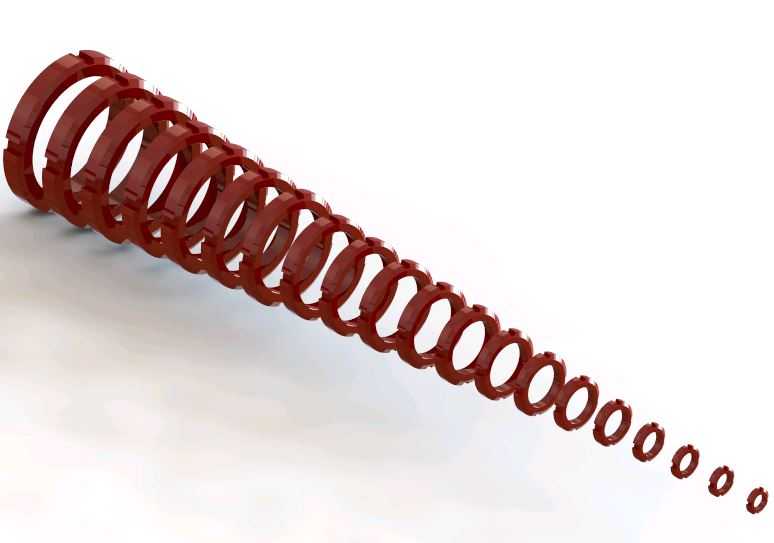

KM系列锁紧螺母结构设计方案

　　在各类旋转传动、主轴装配、轴承定位的工程场景中，轴向窜动始终是影响设备运行精度与部件寿命的核心问题之一，KM系列锁紧螺母正是针对这类工况开发的轴向定位紧固件，覆盖KM01至KM20全规格区间，可适配不同轴径的安装需求。从实际应用场景来看，这类螺母广泛出现在机床主轴组件、精密传动辊系、伺服电机输出端定位、减速机输入输出轴轴承锁紧、风电齿轮箱内部轴向限位等位置，区别于普通六角螺母依靠螺纹预紧力防松的逻辑，该系列螺母通过自身结构与配套止动件的配合，可在持续振动、交变载荷、温度波动的工况下保持稳定的锁紧力，避免因螺母松脱引发的轴承游隙变化、轴系偏移、部件磨损加剧等故障。

　　从功能特性层面看，该系列螺母的核心作用是为轴上安装的滚动轴承、传动齿轮、隔套等零件提供精准的轴向定位，同时承担轴向载荷的传递作用。不同于普通锁紧螺母依赖摩擦力防松的设计，KM系列螺母的外周加工有均匀分布的锁紧槽，安装时可配合配套的锁紧垫片或锁紧卡箍，将螺母与轴体形成刚性的周向约束，彻底消除螺纹副之间的相对转动余量，即使在设备启停频繁、正反转切换、冲击载荷持续作用的场景下，也不会出现预紧力衰减的问题。螺母的端面加工有极高的平面度与垂直度要求，与轴承内圈端面贴合时可保证受力均匀，避免因端面倾斜导致的轴承局部应力集中，延长轴承的实际使用寿命。

　　在设计思路上，该系列螺母采用了统一的结构逻辑，不同规格仅在公称直径、径向厚度、槽位数量、锁紧槽尺寸上做等比例缩放，保证了安装工具的通用性与选型的便捷性。螺纹部分采用了精密级的公制细牙螺纹设计，细牙螺纹的螺距更小，螺纹升角更低，本身具备更好的自锁性能，同时细牙螺纹的调节精度更高，可实现更精准的轴向游隙调整，满足精密传动场景下对轴承预紧量的控制要求。螺母的内螺纹与端面的垂直度公差控制在极小范围内，安装后可保证螺母端面与轴中心线的垂直精度，避免轴系安装后出现偏摆。外周的锁紧槽采用对称分布设计，不管是采用钩形扳手安装，还是配合止动垫片锁止，都能实现均匀受力，不会出现局部应力过大导致的螺母变形问题。

　　从安装边界与尺寸适配角度来看，KM01至KM20的规格覆盖了从小型精密仪器的细轴到中型工业设备主轴的常用轴径范围，每个规格的螺母外径、厚度、锁紧槽尺寸都与对应轴径的轴承安装尺寸做了匹配设计，安装时不需要额外对轴肩或轴承座做修改，可直接替换同规格的标准锁紧螺母。安装过程中需要注意，螺母的拧紧扭矩需要匹配对应规格的预紧力要求，过大的扭矩会导致螺纹变形或螺母端面压伤轴承内圈，过小的扭矩则无法提供足够的轴向锁紧力，安装到位后需要将止动垫片的卡爪掰入螺母的锁紧槽内，形成可靠的机械锁止。在空间受限的安装场景下，该系列螺母的薄型设计也能有效减少轴向占用空间，相比普通厚螺母可节省近三分之一的轴向安装尺寸，适合结构紧凑的设备设计需求。

　　在实际选型过程中，设计人员需要根据轴的公称直径选择对应规格的KM螺母，同时需要确认轴上螺纹的加工精度与螺母的螺纹公差带匹配，保证螺纹配合的间隙处于合理范围，既不会因间隙过大导致定位精度不足，也不会因间隙过小出现安装卡滞的问题。对于高速旋转的轴系应用场景，该系列螺母的对称结构可保证良好的动平衡性能，不需要额外做动平衡去重处理即可满足中高速旋转的要求，相比非对称结构的锁紧零件，可有效降低轴系高速运行时的振动值。在腐蚀环境或高湿度场景下使用时，可根据需求选择对应表面处理的产品，基础款的发黑处理可满足常规工业环境的防锈需求，有更高防腐要求的场景也可搭配镀锌、镀镍等表面处理的版本，适配不同的工况环境。
