ASMEB16.5RFWN对焊带颈法兰三维设计

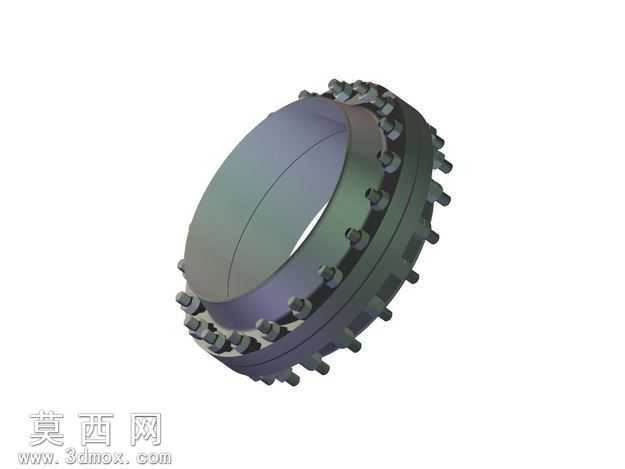

本模型为符合ASME B16.5标准的RFWN系列带颈对焊法兰，覆盖NPS15至NPS60全规格尺寸段，采用三维参数化建模方式完成全系列规格的结构构建。建模阶段首先依据美标法兰尺寸规范，梳理不同公称通径对应的法兰外径、螺栓孔分布圆直径、密封面凸台高度、颈部壁厚渐变参数、螺栓孔数量与孔径等核心尺寸，通过全局参数关联实现单规格调整即可快速衍生全系列模型，避免重复建模的冗余工作。模型结构完整还原带颈对焊法兰的典型特征：颈部采用圆滑过渡的变壁厚结构，对接端预留管道焊接坡口，密封面为突面RF形式，凸台表面粗糙度与尺寸公差严格遵循标准要求，周向均匀分布的螺栓孔位置度偏差控制在标准允许范围内，配套的六角头螺栓与螺母模型完全适配对应规格的法兰连接副，装配后可直观呈现法兰组对、螺栓预紧的完整连接状态。材质渲染阶段针对法兰常用的碳钢、不锈钢两类材质分别设置材质属性，碳钢材质还原热轧钢材的哑光金属质感，不锈钢材质调整反射率与粗糙度参数呈现耐腐蚀合金的细腻金属光泽，螺栓紧固件单独做发黑处理的材质表现，区分不同零部件的材质差异。设计过程中重点考量法兰的承压受力结构，颈部过渡段的圆弧曲率经过优化，可有效降低管道运行时的应力集中问题，密封面的平面度参数满足高压管路的密封要求，模型可直接用于管道系统的装配干涉校验、施工方案模拟、产品展示演示等场景，也可作为衍生非标法兰设计的基础参数化模板，适配不同压力等级、不同通径的管路连接设计需求。
