直角三角形桁架结构受力变形分析模型

　　在工程结构领域，桁架是一类应用极为广泛的杆系承载结构，常见于厂房承重骨架、输电塔架、桥梁支撑段、起重设备臂架等场景，这类结构的核心特点是通过多根直杆的铰接组合，将外荷载转化为杆件的轴向拉压受力，充分发挥材料的轴向承载性能，相比实体受弯构件能大幅降低材料用量，提升结构的承载效率。本次呈现的直角三角形桁架模型，是桁架结构中最基础的受力单元形式，很多复杂桁架体系都是由这类基本三角单元拼接拓展而来，对其开展变形特性分析，能为后续复杂桁架的设计校核提供基础参考依据。

　　从结构形式来看，该桁架采用直角边作为固定承载边界，其中水平直角边作为底部支撑边，竖直直角边作为侧边承载边，斜向杆件作为主要的拉压传力构件，三个节点处采用铰接约束形式，完全符合桁架结构的经典受力假设，即所有杆件仅传递轴力，节点不承受附加弯矩。在实际工程应用中，这类直角三角桁架常被用作小型设备的支撑支架、管廊的侧向支撑、轻型屋面的檩条支撑单元，或是起重设备的副臂加强结构，其安装边界通常为水平边两端固定于基础承载面，竖直边顶端承受竖向或水平方向的外荷载，和本次仿真分析的约束加载形式完全匹配。

　　在设计思路层面，这类基础桁架的设计首先要明确承载边界的安装尺寸，本次模型的整体尺寸覆盖0.3米级的安装空间，水平边长度约0.3米，竖直边高度与水平边匹配，属于小型支撑类桁架的尺寸范畴，适配小型设备周边的支撑安装场景，不会占用过多的设备布置空间。杆件截面的选型需要结合受力大小匹配，在初步设计阶段可通过材料力学的节点法、截面法计算各杆件的轴力，再根据材料的许用应力初选截面尺寸，之后通过有限元仿真验证结构的整体变形量是否在允许范围内，避免结构出现过大的变形影响上部承载设备的运行精度。

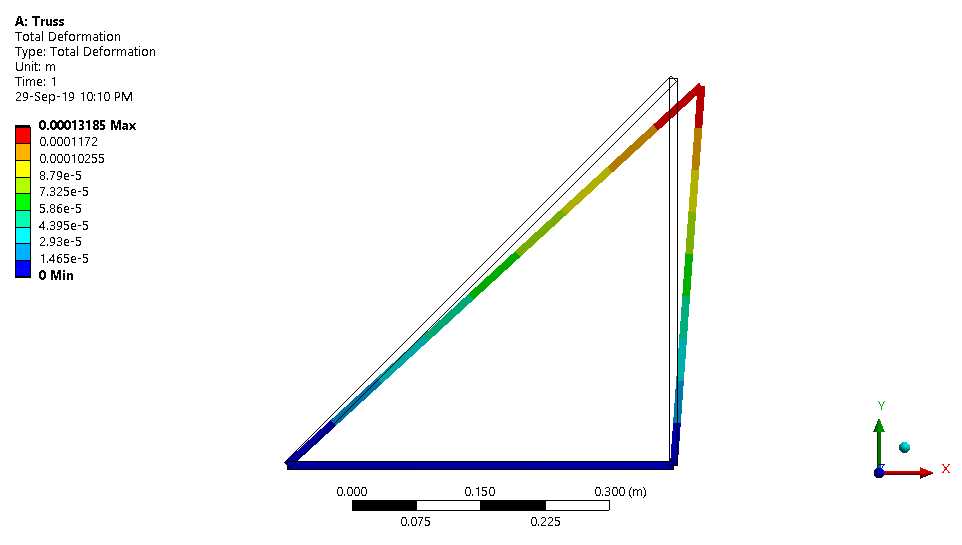

　　从仿真呈现的变形结果来看，结构的最大变形出现在直角顶端的加载位置，整体变形量处于毫米级以下，符合小型支撑桁架的刚度设计要求，变形从顶端向底部两个固定约束端逐渐递减，斜杆的变形呈现从顶端到底端的梯度变化，水平杆和竖直杆的变形量相对更小，这一变形分布规律和理论力学计算的受力趋势完全吻合，说明模型的约束与加载设置符合实际受力状态。在实际工程应用中，这类变形结果可以直接指导杆件的截面优化，比如斜杆作为主要受力构件，若变形量偏大可适当增大截面尺寸，而受力较小的杆件可适当减小截面，在满足刚度强度要求的前提下尽可能降低结构自重。

　　针对这类桁架的安装，需要重点关注底部两个固定端点的连接可靠性，因为这两个位置是结构的约束支点，会承受最大的支座反力，若连接松动会直接导致结构整体受力状态改变，出现超出预期的变形甚至失稳。在节点设计上，采用铰接节点时要避免节点刚接带来的附加弯矩，否则会让杆件承受额外的弯曲应力，降低结构的实际承载能力，很多现场安装的桁架出现失效问题，往往是因为节点处理不符合铰接设计要求，导致杆件实际受力和计算模型出现偏差。

　　另外，这类基础三角桁架的分析逻辑可以直接拓展到多单元组合桁架的设计中，比如连续桁架、拱形桁架等结构，都可以拆解为多个三角单元分别校核受力，再组合验证整体变形特性。对于从事结构设计的工程师来说，掌握这类基础桁架的受力变形特性，是开展复杂杆系结构设计的必备基础，能够在方案阶段快速判断结构的受力合理性，减少后续反复校核修改的工作量。在实际项目中，这类小型桁架往往因为结构简单容易被忽视，但恰恰是这类基础支撑构件的失效，会导致整个设备或结构的运行故障，因此在设计阶段通过仿真验证其变形与受力特性，是保障整体结构可靠性的重要环节。
