翼型绕流湍流压力场仿真分析模型

　　在流体机械与航空航天相关的结构设计环节，翼型的绕流特性直接决定了对应设备的运行效率与载荷表现，这类翼型湍流流动的仿真分析成果，能够为叶片类零部件的型线优化、流道匹配设计提供直接的量化参考。从实际应用场景来看，这类翼型结构广泛存在于风力发电机组叶片、航空飞行器机翼、轴流泵与轴流风机的动叶导叶、水力发电水轮机转轮叶片等核心部件中，不同工况下翼型表面的压力分布直接关系到部件的升阻比表现，一旦翼型型线设计与实际流动工况匹配度不足，轻则导致设备运行效率下降、能耗抬升，重则会引发流动分离、涡激振动，长期运行下会造成结构疲劳损伤，缩短部件的服役寿命。

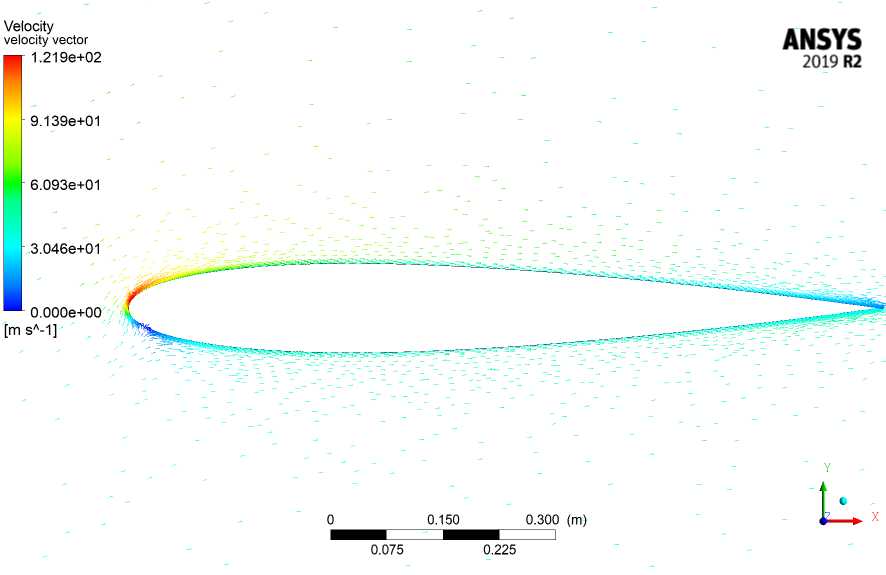

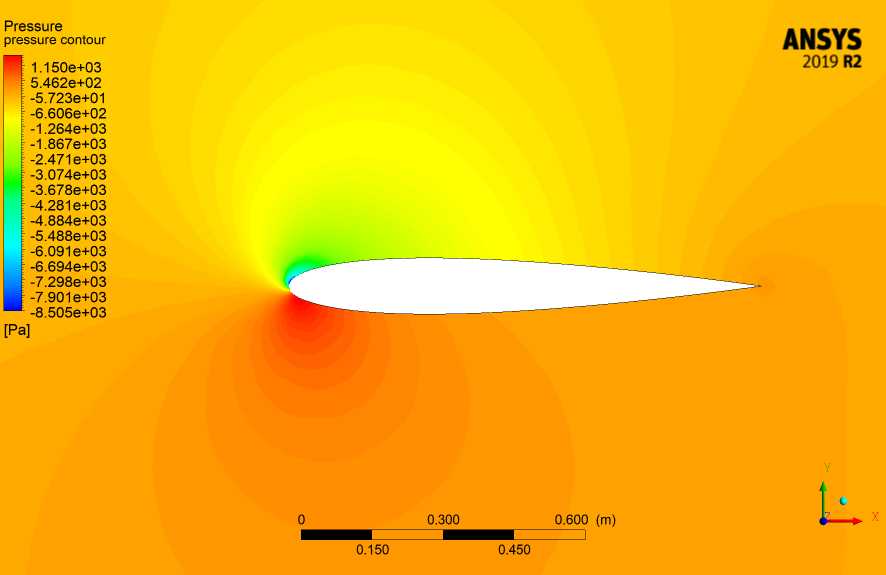

　　从模型呈现的压力分布结果来看，翼型前缘位置存在明显的高压驻点区域，这是来流正面冲击翼型前缘时动能向压能转化的典型表现，对应实际运行中这一区域需要承受最大的来流冲击载荷，在结构强度校核时需要针对前缘位置做局部的壁厚加强或者铺层优化，避免长期冲击下出现结构变形或者表面剥蚀。翼型上表面从前缘向后延伸的区域存在明显的低压区，这一区域的压力梯度变化直接决定了边界层的发展状态，当逆压梯度超过临界值时，边界层会发生分离形成湍流涡，这也是翼型阻力抬升、升力下降的核心诱因，仿真得到的压力云图能够直观呈现低压区的覆盖范围与压力变化速率，帮助设计人员调整翼型的弯度、厚度分布，延缓流动分离的发生位置，提升翼型的临界失速攻角范围。

　　在设计思路层面，这类翼型的型线设计需要平衡多维度的性能需求，首先要满足额定工况下的升阻比要求，保证设备的能量转换效率，其次要兼顾非额定工况下的流动稳定性，避免小流量或者大攻角工况下出现大面积流动分离，同时还要考虑结构安装的边界限制，从模型附带的尺寸标尺可以看到，该翼型的弦长尺寸控制在0.6米级别，属于中小尺寸的翼型段，这类尺寸的翼型在实际安装时，通常会通过根部的法兰结构与轮毂或者主轴连接，安装时需要保证翼型的安装角误差控制在允许范围内，避免安装偏差导致实际来流攻角与设计值出现偏差，影响整体的流动状态。翼型的最大厚度位置通常设置在弦长的30%到40%区间，这一位置的厚度选择既要满足内部结构件的布置空间需求，比如风力机叶片内部需要布置加强筋、防雷引线等结构，也要控制厚度带来的形状阻力增长，避免过厚的翼型导致阻力大幅上升。

　　从湍流流动的特性来看，翼型表面的边界层从层流向湍流的转捩位置会直接影响翼型的摩擦阻力与分离特性，仿真中采用的湍流模型能够准确捕捉边界层内的速度脉动与压力变化，得到的压力分布结果可以直接用于后续的结构载荷计算，将压力场数据映射到结构有限元模型中，就可以计算翼型在气动载荷下的应力分布与变形量，实现流固耦合的联合分析。在实际的工程设计流程中，这类仿真结果通常需要和风洞试验或者现场实测数据做对标验证，保证仿真计算的精度能够满足工程设计要求，尤其是在近壁面区域的网格分辨率需要满足湍流模型的计算要求，才能准确得到壁面剪切力与边界层发展状态。对于不同的应用场景，翼型的型线选择也存在明显差异，比如低速轴流风机通常采用弯度较大的厚翼型，保证低压工况下的升力表现，而高速飞行器的翼型则相对更薄，降低高速飞行下的激波阻力，针对湍流流动的仿真分析能够在开模或者样机试制之前，快速评估不同型线方案的气动性能，大幅减少物理试验的次数，缩短产品的研发周期，降低研发阶段的成本投入。在安装边界方面，这类翼型段在拼接成完整叶片或者机翼结构时，需要保证相邻翼型段的型面平滑过渡，避免出现台阶或者缝隙导致的局部流动扰动，这些局部扰动会触发额外的湍流涡，带来额外的阻力与气动噪声，影响设备的运行表现与NVH性能。
