带应力分析结果的螺栓接管法兰结构

　　在石油化工、市政给排水、热力输送等带压管路系统中，螺栓接管法兰是实现管段之间、管路与承压设备之间可拆卸连接的核心部件，这类结构的设计合理性直接决定整套管路系统的密封可靠性与承压安全边界。不同于平焊法兰、对焊法兰的通用连接形式，螺栓接管法兰将短节接管与法兰盘做一体化结构设计，省去了接管与法兰盘现场组焊的工序，能有效降低现场焊接作业带来的焊接变形、焊缝应力集中等问题，尤其适合在安装空间受限、现场焊接条件不足的管廊节点、设备进出口位置使用。

　　从结构功能层面看，该法兰的核心作用有两点：一是通过周向均匀布置的螺栓预紧力，压紧法兰密封面间的垫片，形成可靠的密封屏障，阻断管内输送介质的泄漏通道；二是通过一体化的接管结构，实现与上下游管段的平顺对接，减少管路介质流动过程中的局部阻力损失，避免介质在连接位置形成涡流、冲刷等异常流态。在实际工程应用中，这类法兰常被用在中低压工况的蒸汽管路、循环水管路、工艺物料管路上，适配的介质包含水、饱和蒸汽、无强腐蚀性的工艺流体等，能在常规工业环境下长期稳定工作。

　　设计这类法兰结构时，首先要匹配对应管路的公称通径与公称压力等级，确定法兰盘的外径、螺栓孔中心圆直径、螺栓孔数量与单孔直径，保证与同压力等级的配对法兰具备完全互换性，避免现场安装时出现孔位错位、密封面不匹配的问题。接管部分的内径要与连接管路的内径保持一致，壁厚设计要同时满足内压强度要求与焊接、加工的工艺余量，接管与法兰盘连接的位置要做平滑过渡圆角，避免直角结构带来的应力集中——这一点在承压工况下尤为关键，直角转角位置往往是结构失效的高发区，过往工程案例中不少法兰开裂泄漏问题，都源于转角位置未做合理的圆弧过渡，在交变压力载荷下萌生疲劳裂纹。

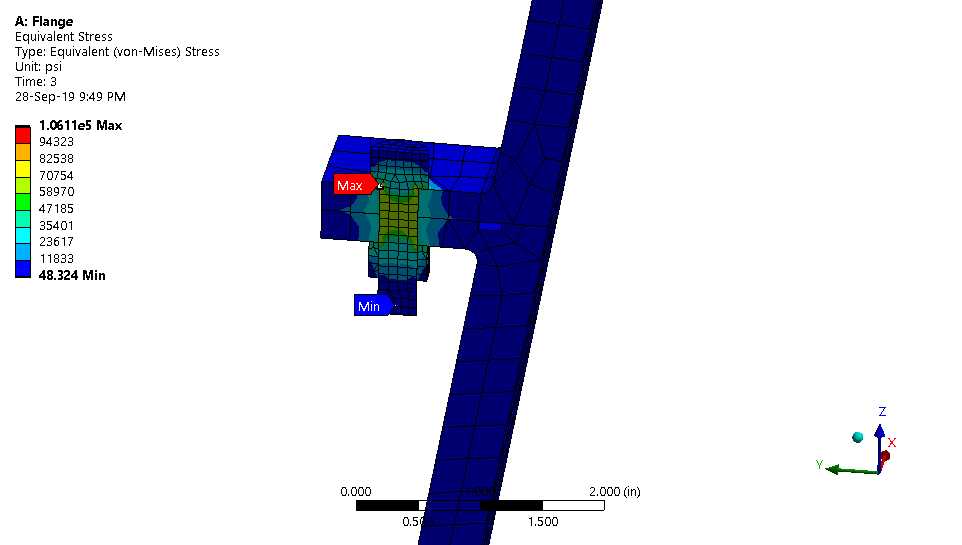

　　从本次配套的应力分析结果可以看到，结构的最大等效应力出现在法兰盘与接管连接的过渡区域靠近螺栓压紧侧的位置，这也和常规法兰受力的应力分布规律一致：螺栓预紧时法兰盘会产生一定的弯曲变形，在内压载荷作用下，法兰盘有向外张开的趋势，过渡位置同时承受弯曲应力、薄膜应力的叠加作用，是整个结构的高应力区。设计时需要重点校核该区域的应力水平，保证其在对应工况下的应力值低于材料的许用应力，同时留有足够的安全裕度；而法兰盘外缘、接管远离法兰的直段部分应力水平较低，在满足结构刚度要求的前提下，可以适当优化壁厚，控制整体的材料成本。

　　安装边界层面，这类法兰的轴向安装尺寸由接管长度、法兰盘厚度共同决定，径向安装边界需要考虑螺栓拧紧作业的操作空间，也就是法兰盘外径向外预留足够的扳手操作空间，避免安装时因为空间不足导致螺栓无法按规定力矩拧紧。密封面的平面度、粗糙度要符合对应密封形式的要求，比如采用非金属软垫片时，密封面粗糙度不需要过高，但要保证无径向划痕、无凹凸缺陷；如果采用金属缠绕垫片，密封面的加工精度要求会相应提高，防止密封面缺陷导致介质泄漏。

　　实际选型应用时，还要结合管路的温度工况考虑热膨胀的补偿问题，如果法兰连接位置两侧管路存在较大的热位移，不能单纯依靠法兰结构承受额外的弯矩与推力，需要在邻近位置设置管道支吊架或者膨胀节，避免法兰承受过大的附加载荷导致密封失效、甚至结构断裂。螺栓的预紧力矩要严格按照对应压力等级、垫片形式的要求执行，预紧力过小会导致密封比压不足引发泄漏，预紧力过大则可能导致法兰盘过度变形、螺栓屈服，反而破坏密封结构的可靠性。
