ANSI标准1.5寸150磅平面法兰结构

　　在石油化工、市政给排水、暖通空调、工业流体输送等管路系统中，法兰是实现管道与管道、管道与阀门、管道与设备之间可拆卸连接的核心承压部件，这款基于ANSI B 16.5标准设计的1.5英寸150磅等级平面法兰，正是适配低压常温流体输送场景的典型连接件。从实际工程应用来看，这类平面法兰多用于输送水、压缩空气、低压蒸汽、无强腐蚀性油品等介质的管路，常见于厂区公用工程管网、中小型泵站管路、普通暖通循环水系统中，适用的公称压力等级对应150磅，常温下最高承压能力约2.0MPa，匹配1.5英寸公称通径的管路，适配的钢管外径符合美标管材尺寸规范。

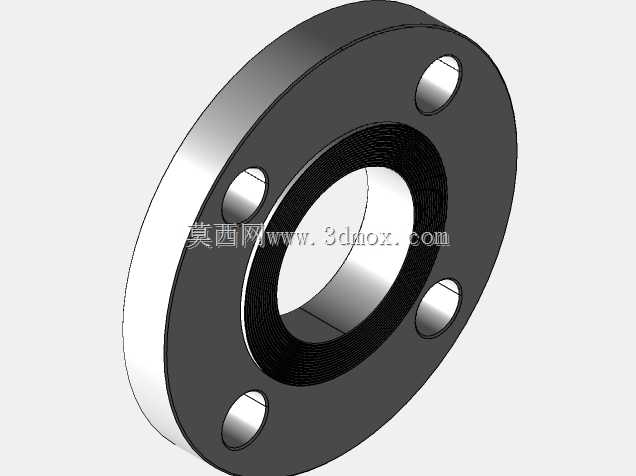

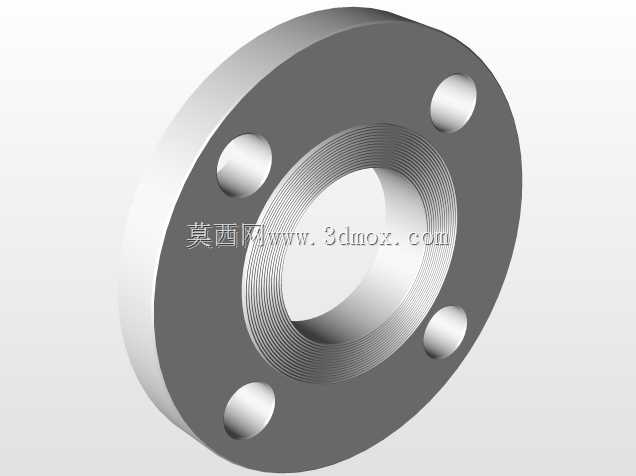

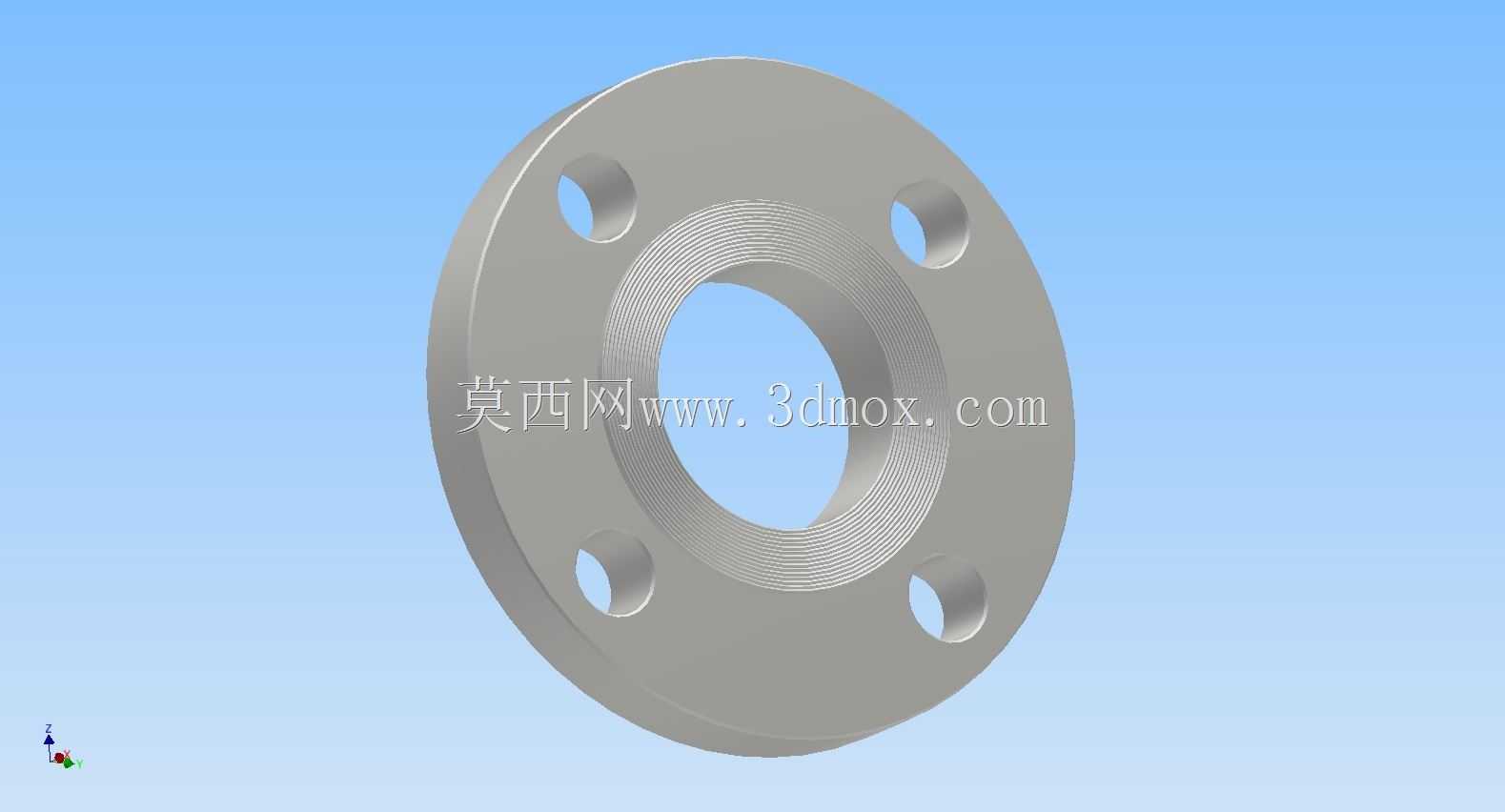

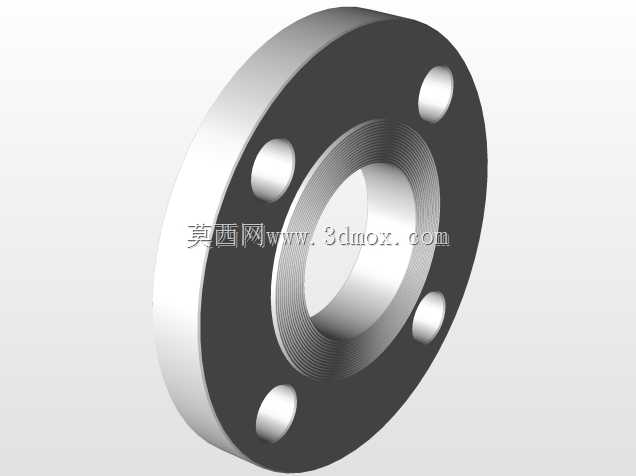

　　从结构设计逻辑来看，这款法兰采用突面密封结构，也就是行业内常说的平面密封形式，密封面加工有同心圆状的水线纹路，安装时搭配非金属平垫片，依靠螺栓预紧力挤压垫片填充密封面微观间隙，实现介质密封，这种密封形式结构简单，加工成本低，安装对中要求低，非常适合低压工况下的快速装配，相比凹凸面、榫槽面密封形式，平面法兰的密封面不易在拆装过程中磕碰损伤，后期维护更换垫片的操作难度更低。法兰本体采用圆盘式结构，中心为与管路通径匹配的内孔，内孔边缘加工有焊接坡口，可直接与对应规格的钢管进行角焊或者对焊连接，根据实际安装需求，坡口角度适配常规手工电弧焊的操作空间，现场焊接作业时不需要额外修磨坡口即可完成组对。

　　法兰盘周向均匀分布4个螺栓通孔，孔位的分布圆直径严格遵循ANSI B 16.5标准中1.5寸150磅法兰的尺寸要求，螺栓孔直径适配对应规格的美标六角螺栓，安装时螺栓从法兰一侧穿入，另一侧搭配螺母拧紧，拧紧过程中需遵循对角分次拧紧的工艺要求，避免法兰面受力不均导致密封失效。法兰的整体厚度经过强度校核，在150磅等级的承压要求下，既不会因为厚度过大造成材料浪费、增加管路整体重量，也不会因为厚度不足导致承压时法兰盘发生翘曲变形，影响密封性能。从安装边界来看，这款法兰的外径尺寸符合标准规范，安装时相邻法兰或者周边设备的最小操作空间需要满足螺栓拧紧的作业半径要求，法兰背部与管道焊接的位置预留了足够的焊脚高度空间，不会出现焊接时法兰盘与管材干涉的问题。

　　在三维建模过程中，这类标准件的建模核心是严格遵循标准尺寸链，首先确定公称通径对应的内孔尺寸，再依次确定螺栓孔分布圆直径、螺栓孔直径、法兰外径、法兰厚度、密封面水线的尺寸参数，水线的加工纹路采用螺旋切除或者圆周阵列切除的方式实现，还原实际加工后的表面形态，螺栓孔与法兰端面保持垂直，孔壁无拔模斜度，还原实际钻孔加工的结构特征。对于设备选型人员来说，选用这款法兰时需要确认匹配的管材外径、螺栓规格、垫片尺寸均符合同一压力等级的ANSI标准要求，避免出现不同标准件混装导致的安装错位、密封失效问题；对于结构设计人员来说，在进行管路布局时，需要预留法兰安装的操作空间，尤其是螺栓拆装的扳手空间，避免后期现场安装时无法完成螺栓拧紧作业。这类平面法兰在实际使用中，因为密封面形式的限制，不适用于高温高压、易燃易爆、强腐蚀性的高危介质管路，在低压常温的常规流体输送场景下，其可靠性、经济性、安装便捷性都有明显优势，是民用及工业低压管路系统中应用最广泛的法兰连接形式之一。建模时还原的所有尺寸参数都可以直接用于工程出图、装配干涉检查、管路应力仿真分析，不需要二次修正尺寸，能够直接导入各类三维装配环境中完成管路系统的整体布局设计。
