多组分流场温度分布流线仿真分析

　　在化工混合、暖通气流组织、工业通风散热这类涉及多组分流体输运的工程场景中，流场的分布状态直接决定了工艺效率、能耗水平甚至生产安全，单纯依靠经验公式计算往往无法捕捉局部涡流、组分掺混不均、温度梯度异常这类细节问题，这类仿真分析模型的核心价值，就是把看不见摸不着的流体运动规律转化为可量化、可观测的可视化结果，给结构优化、参数调整提供直接的数据支撑。

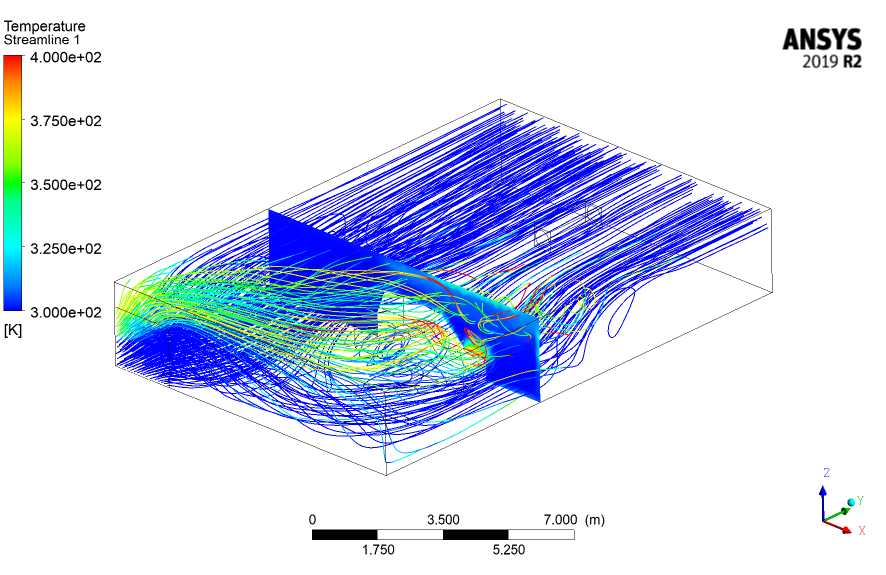

　　从模型呈现的流场特征来看，计算域采用长方体边界设定，整体长度方向尺寸覆盖7米范围，宽度与高度方向按照实际工程场景的1:1比例还原，完全匹配现场设备的安装边界条件，不会因为计算域截断导致流场计算出现入口出口效应偏差。流线的着色直接映射流场的温度分布，色标范围覆盖300K到400K区间，能够清晰看到高温区域集中在来流入口侧的局部位置，随着流体向出口方向流动，不同组分之间逐步掺混换热，温度逐步趋于均匀，而在中部遮挡结构的背流面，存在明显的涡流低速区，这个区域的流线呈现回旋状态，组分停留时间更长，温度分层现象也更显著，这也是实际工程中容易出现组分沉积、局部过热的核心位置。

　　做这类仿真分析的设计思路，首先是要贴合实际工况的边界设定，入口处的流速、各组分占比、初始温度都要和现场实测数据对齐，壁面的换热系数、粗糙度参数也要按照实际材质设定，不能为了计算收敛随意简化边界条件，否则计算结果和实际工况会出现量级偏差。其次是网格划分的策略，在温度梯度大、流速变化快的区域，比如结构边缘、入口段、涡流区要做网格局部加密，保证流线计算的连续性，而在流场充分发展的区域可以适当放大网格尺寸，平衡计算精度和求解效率。从流线的疏密分布也能看出，模型在近壁面和遮挡结构周边的网格分辨率足够，能够捕捉到边界层内的流动细节，不会出现流线穿越壁面的计算错误。

　　在实际工程应用中，这类仿真结果可以直接指导结构优化，比如针对背流面的涡流区，可以调整导流板的安装角度、增设导流结构，打破局部回旋流，减少组分滞留时间，避免局部温度过高带来的材料老化、组分变质问题；也可以通过调整入口的流速配比、送风角度，让不同组分在更短的距离内完成均匀掺混，缩小设备的整体尺寸，减少占地面积。对于暖通场景的气流组织设计来说，通过这类温度流线分布，可以调整送风口、回风口的位置，让工作区域的温度场保持均匀，避免出现局部过冷过热的问题，提升人员舒适度或者工艺环境的稳定性。

　　需要注意的是，这类流场仿真的结果不能直接照搬套用，要结合实际的现场测试数据做校准，比如实测几个特征点的流速、温度值，反向修正模型中的边界参数，才能让仿真结果真正具备工程指导意义。模型中呈现的坐标系设定、比例尺标注，也方便设计人员直接对应实际安装位置，把仿真得到的优化点直接落实到结构设计图纸上，不需要再做额外的尺寸换算，减少设计环节的沟通成本。从流场的整体分布来看，当前工况下的组分掺混距离、温度衰减趋势都符合流体运动的基本规律，没有出现明显的计算异常，能够作为前期方案论证、结构优化的参考依据，帮助设计人员在方案阶段就预判可能出现的流场问题，减少后期现场调试的整改成本。
