自然对流辐射式电子散热结构仿真模型

　　在高集成度电子设备的热设计环节，自然对流搭配辐射散热的方案一直是低功耗、无额外动力源场景下的首选，这类散热结构不需要额外配置风扇、液冷管路等附属部件，能大幅降低设备运行的维护成本与故障概率，常见于户外通讯终端、工业控制模块、密闭式电源装置等对可靠性要求极高的应用场景。这套仿真模型完整还原了密闭腔体内电子发热元件的散热全流程，建模阶段先对实际电子元件的发热区域做了等效处理，将芯片、功率器件等离散发热源整合为规整的块状发热体，避免了微小结构对网格划分质量的干扰，同时保留了发热体与安装基板之间的接触热阻层，贴合实际装配中的导热界面材料特性。模型的计算域设置充分考虑了自然对流的流场发展空间，在发热体的顺流方向预留了足够的流场延伸区域，

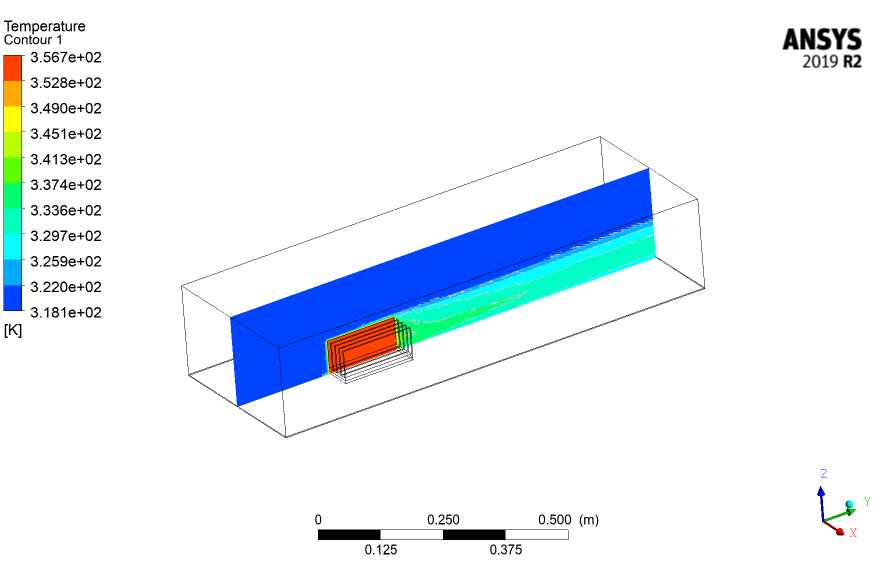

　　避免计算域边界对温度场、流场结果的截断误差，从配套的温度云图标尺可以看到，整体计算域的尺寸覆盖了半米级的空间范围，发热体周边的近壁区域做了网格加密处理，能精准捕捉边界层内的温度梯度变化。设计过程中重点考量了辐射换热的占比，在自然对流场景下，高温表面的辐射散热量能占到总散热量的三成到四成，因此建模时对所有固体表面的发射率参数做了符合实际工程材料的赋值，没有忽略腔体壁面与发热体之间的多次辐射反射，保证仿真结果和实际测试数据的偏差控制在工程允许范围内。安装边界层面，模型里的发热体直接固定在金属基板上，基板作为扩展散热面同时承担均温作用，基板与外部腔体的连接位置做了绝热边界处理，模拟实际设备中安装结构的热桥阻断设计，

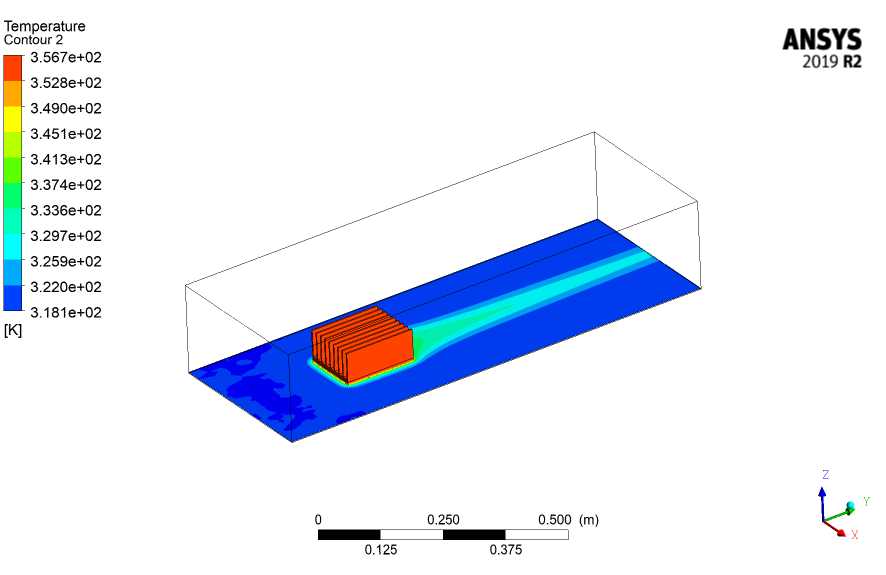

　　避免热量通过安装路径传递到设备其他不耐高温的部件。流场计算过程中耦合了能量方程与层流流动模型，因为自然对流的流速普遍较低，流态多为层流，不需要引入复杂的湍流模型就能得到准确的流速分布，从温度云图的分布可以看到，发热体上方的热羽流发展形态完整，高温区域集中在发热体本身以及紧邻的尾流区域，基板表面的温度沿着流动方向逐渐降低，符合自然对流散热的温度分布规律。这类模型的核心作用是在产品开模、样机试制之前，就能预判不同发热功率、不同表面发射率、不同腔体尺寸下的最高温度位置与温度水平，提前调整发热元件的布局、散热基板的尺寸、表面处理工艺，比如通过发黑处理提升表面发射率来强化辐射散热，或者调整发热体在腔体内的安装高度，给热羽流留出足够的上升通道，

　　避免热流在腔体内淤积导致局部过热。建模时还特意保留了腔体的透明壁面等效结构，方便后续做不同壁面材质的散热性能对比，比如金属壁面和塑料壁面的导热差异、壁面厚度对整体散热效果的影响，都可以通过修改模型的边界条件快速得到计算结果，不需要重复搭建几何模型。对于结构设计从业者来说，这类热仿真模型能直接对接结构设计的几何输出，把热设计的要求前置到结构建模阶段，避免后期样机测试出现过热问题再反复修改结构，大幅缩短产品的研发周期，尤其是在密闭式电子设备的设计中，因为没有强制对流的扰动，散热路径的设计、安装位置的热隔离、表面辐射特性的利用，每一个细节都会直接影响设备的长期运行可靠性，这套模型把这些工程实际中的影响因素都做了完整的等效还原，能直接作为同类产品热设计的参考模板，帮助设计人员快速评估不同设计方案的散热能力，找到散热性能、结构尺寸、成本控制三者之间的最优平衡点。
