三爪式轴承拆卸拉拔工具结构设计

　　在设备运维、机械装配的现场作业场景里，过盈配合轴承的拆卸一直是考验工装适配性的环节，这款三爪结构的拉拔工具，正是针对中小型深沟球轴承、圆锥滚子轴承的内圈外圈拆卸需求设计，解决了传统敲击拆卸易损伤轴颈、轴承座配合面的痛点。从实际使用场景来看，不管是车间流水线的电机维保、减速机拆解，还是机修班组的现场设备抢修，这类拉拔工具都属于高频使用的常备工装，不需要额外搭配液压动力源，纯机械传动的结构能适应无气源无电源的野外作业、狭小设备舱内作业的工况，不会因为动力配套问题限制使用场景。

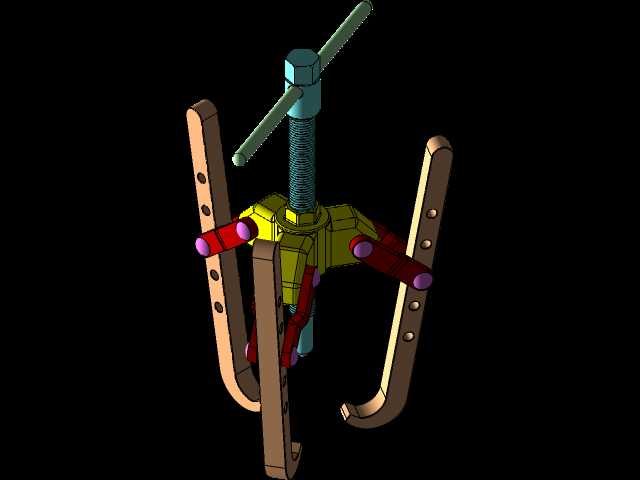

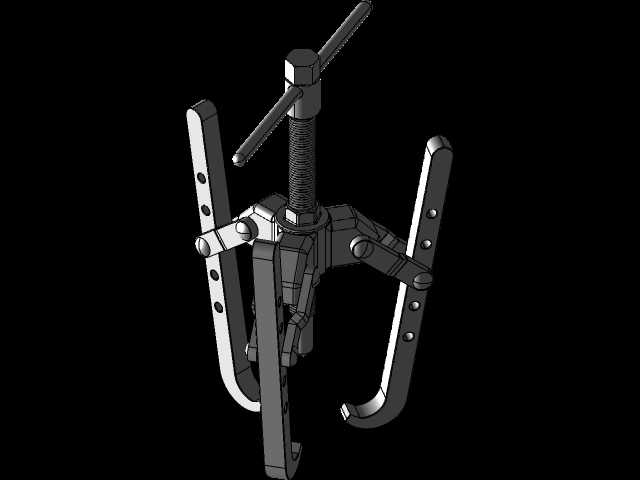

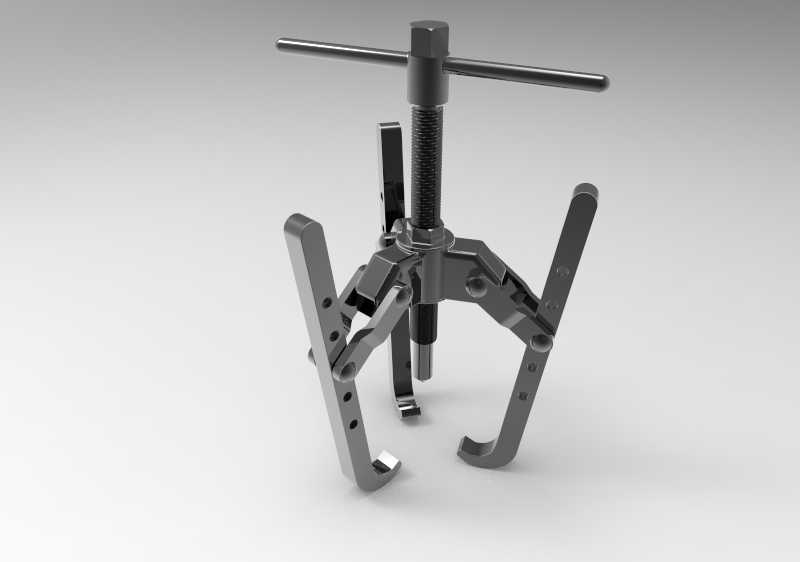

　　从功能特性上看，这款拉拔器采用三爪同步联动的结构设计，三个卡爪通过中部的铰接支架与中心螺杆形成联动，转动顶部的T型手柄时，中心螺杆沿轴向进给，三个卡爪会同步向内收拢勾住轴承的下端面，不会出现单爪受力偏载的问题，避免拆卸过程中轴承歪斜卡滞、刮伤轴表面的情况。卡爪上设计了多组铰接孔位，可以根据待拆卸轴承的外径尺寸调整卡爪的张开幅度，覆盖常见的20mm到150mm外径的中小型轴承拆卸需求，不需要针对单一尺寸轴承定制专用拉马，大幅降低了工装储备的成本。中心螺杆采用梯形螺纹传动，相比普通三角螺纹拥有更好的承重能力和自锁性能，进给过程平稳，不会因为作业中的反向作用力出现手柄倒转的安全隐患，螺杆的顶端做了球面处理，顶在轴端中心孔的时候能自动找正中心，保证拉拔力始终沿轴的轴向方向，避免偏载带来的轴弯曲、轴承碎裂风险。

　　设计思路上，这款工具优先考虑了作业的便携性和受力合理性，整体没有多余的冗余结构，T型手柄的长度经过受力核算，普通人手的握力转动手柄就能产生足够的拉拔力，不需要额外加接延长杆，避免过载导致螺杆变形或者卡爪断裂。卡爪的钩头部分做了加厚处理和圆角过渡，不会因为应力集中在受力时出现断裂，钩头的咬合面做了防滑的粗糙处理，拉拔过程中不会出现滑脱的问题。三个卡爪的铰接轴采用过盈配合装配在支架上，铰接处的间隙控制在极小范围，避免作业过程中卡爪晃动导致的定位偏差，中部的卡爪定位滑套可以沿中心螺杆上下滑动，调整卡爪的张开角度时能同步限位，保证三个卡爪的位置始终处于同一圆周平面，受力均匀。

　　从安装边界和外形尺寸来看，这款拉拔器收拢状态下的最大外径小于180mm，能伸进大多数设备的轴承座安装腔内部作业，不需要提前拆解周边的其他零部件，减少维保的拆解工作量。中心螺杆的有效行程达到120mm，能满足大多数轴伸端轴承的拆卸行程需求，不需要中途多次调整卡爪位置就能一次性将轴承从轴颈上拉出。工具整体采用高强度合金钢材质，表面做了发黑防锈处理，适合车间多油污、多粉尘的作业环境，日常存放不需要特殊的防锈维护，铰接位置预留了润滑注油间隙，长期使用后可以加注润滑脂保证铰接转动顺畅，不会因为锈蚀出现卡爪动作卡滞的问题。

　　实际作业中，使用这款拉拔器时只需要先将三个卡爪张开对准轴承外圈下端面，转动T型手柄让螺杆顶端顶紧轴端中心孔，确认三个卡爪都均匀勾住轴承端面后，匀速转动手柄就能平稳将轴承拉出，相比传统的两爪拉马，三爪结构的对中性更好，对轴和轴承的损伤概率更低，尤其是对于过盈量较大的轴承配合，均匀的受力能避免轴承内圈在拆卸过程中崩裂，也能防止轴颈被拉毛影响后续的轴承装配精度。在装配精度要求较高的设备维保场景中，这类对中性好的拉拔工具能大幅降低拆卸环节对原有零部件的损伤，减少后续的修配工作量，提升维保作业的效率和质量。
