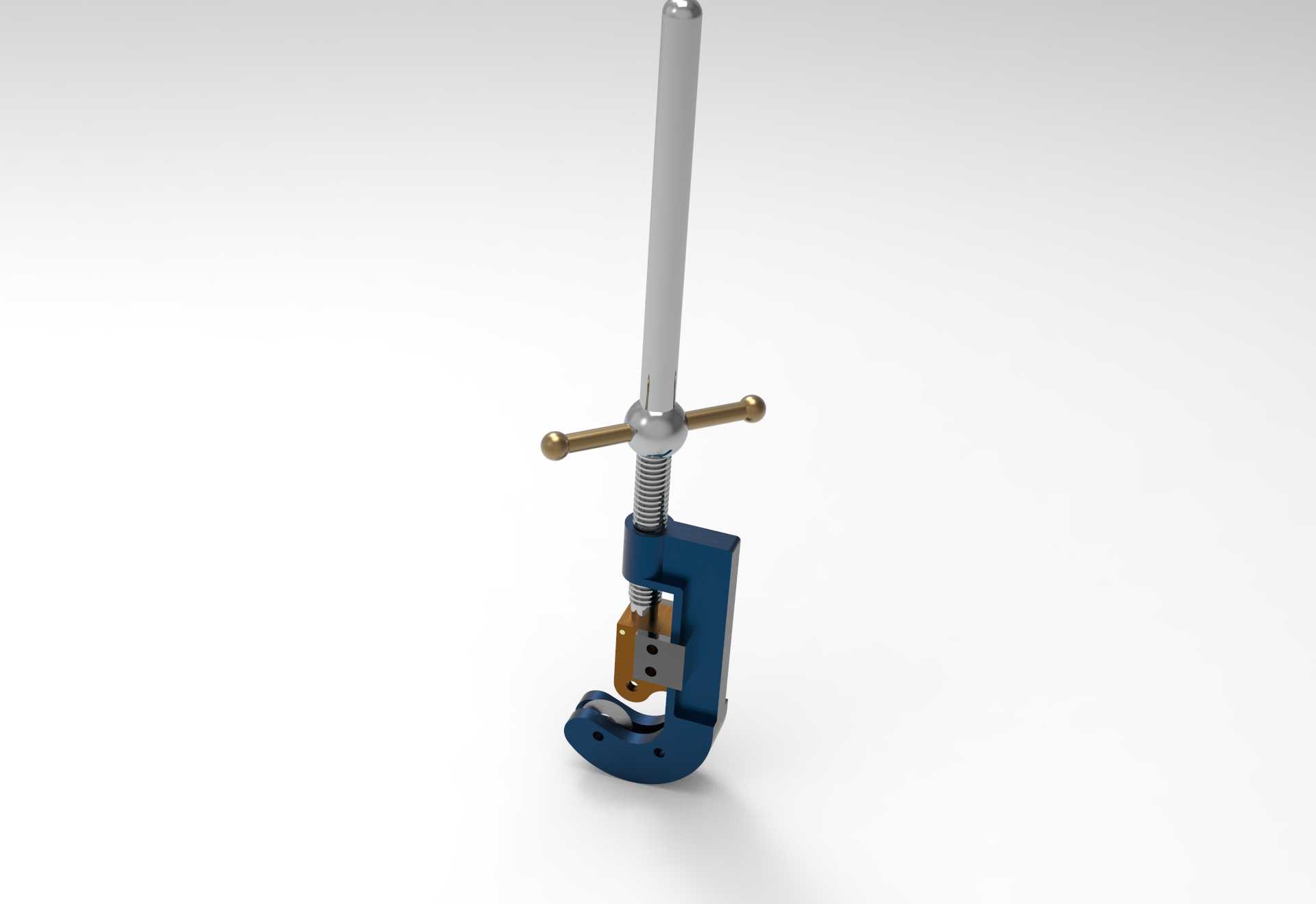

手动旋转进给式金属管材切割工具结构

　　这款手动切管工具的结构设计完全围绕现场管材切割的实际工况展开，在水暖安装、小型金属管线布设、设备维修现场等场景中，这类工具的使用频率远高于大型电动切割设备——毕竟在狭窄的管井、高空管线作业面、无供电的野外施工点位，不需要外接动力、单手即可操作的手动切管工具，是管线施工人员的标配器具。从结构逻辑来看，这款工具采用C型开口钳体作为主体承载结构，开口尺寸直接决定了可加工管材的最大外径，使用时无需从管材端部穿入，直接从管身侧向卡入即可定位，这一点在已铺设完成的管线维修作业中优势格外明显，不需要拆卸整段管线就能完成局部截断操作。切割进给机构采用梯形螺纹传动设计，长操作杆垂直于钳体布置，转动操作杆时，

　　螺纹副带动下方的切割轮支座沿钳体的导向槽平稳进给，梯形螺纹的自锁特性可以保证进给量不会因为切割反力出现回退，操作人员不需要持续施加轴向锁紧力，只需要间歇转动杆体推进切割轮，同时绕管材轴线转动整个工具，就能在管材表面形成连续的环形切割轨迹。切割端采用单滚轮切割刀配合两个对向支撑滚轮的布局，两个支撑滚轮对称布置在切割轮的对侧，卡装管材时三个轮体同时贴合管外壁，切割过程中支撑滚轮随工具转动沿管面滚动，既可以避免管材表面被压出凹痕，也能保证切割轮始终垂直于管材轴线，切出的管口端面平整无偏斜，不需要额外做平口处理就能直接开展套丝、插接等后续工序。钳体的导向槽采用铣削加工成型，与切割轮支座的配合间隙控制在合理范围，进给过程中不会出现偏摆，

　　避免切割轮因为侧向受力出现崩刃问题。操作杆的长度经过力矩匹配设计，切割普通薄壁镀锌管、紫铜管、铝管时，操作人员单手施加在杆端的力就能提供足够的进给力，不需要额外加接延长杆，也避免了进给量过大导致切割轮碎裂、管材变形的问题。从安装边界来看，这款工具的整体外廓尺寸紧凑，C型钳体的外侧没有突出的尖锐结构，在间距不足十厘米的并行管线间隙中也能顺利卡入操作，不会被相邻管线干涉转动路径。切割轮采用标准快拆结构，磨损后只需要松开轮轴的固定销就能更换，不需要拆解整个钳体结构，适配不同壁厚、不同材质的管材时，只需要更换对应刃口角度的切割轮即可，不需要更换整把工具，能有效降低现场施工的工具携带成本。在实际使用中，这类工具的切割断面相比钢锯切割更光滑，

　　不会产生大量金属切屑，也不会因为锯条抖动导致管口歪斜，对于小口径金属管材的现场加工作业，这种纯机械结构的工具可靠性更高，不存在电机烧毁、电池亏电等故障风险，结构件全部采用金属材质制作，钳体经过调质处理，长期承受夹紧反力也不会出现开口变形，螺纹副表面做了耐磨处理，反复进给操作也不会出现滑牙问题，完全能满足高频次现场施工的使用强度要求。
