螺杆驱动式手动快速夹紧工装结构

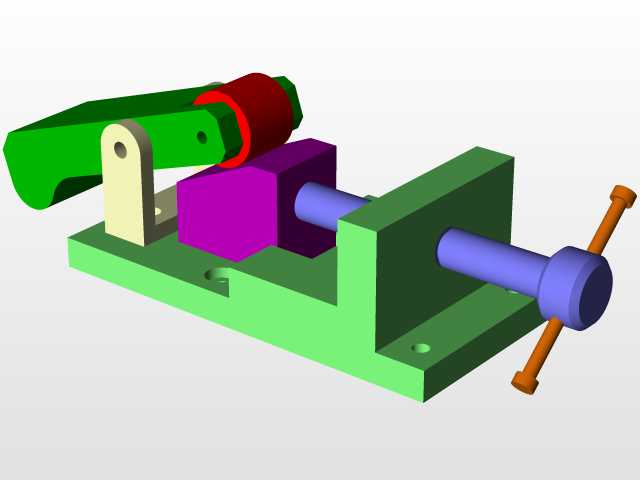

　　在中小批量零件加工、工位工件临时固定、装配工序对位夹持的场景里，这类手动螺杆夹紧结构是车间工位上最常见的实用工装之一，不需要外接气源、液压动力源，完全依靠手动操作就能完成工件的夹紧与松脱，对于没有集中动力供给的零散工位、维修现场、临时装配点位来说，这类结构的适配性远高于动力驱动的夹紧装置。整套结构以一体式铸造或铣削加工的底座作为承载基础，底座上预留的两个沉头安装孔是整套工装的安装定位基准，安装时可以通过内六角螺栓将底座固定在工作台面、工装基板或者专用夹具平台上，安装孔的间距经过适配，既可以适配标准T型槽工作台的槽距，也能在定制化的工装板上直接打孔安装，安装边界不会超出底座的外轮廓，不会和周边工位的其他工装产生干涉。

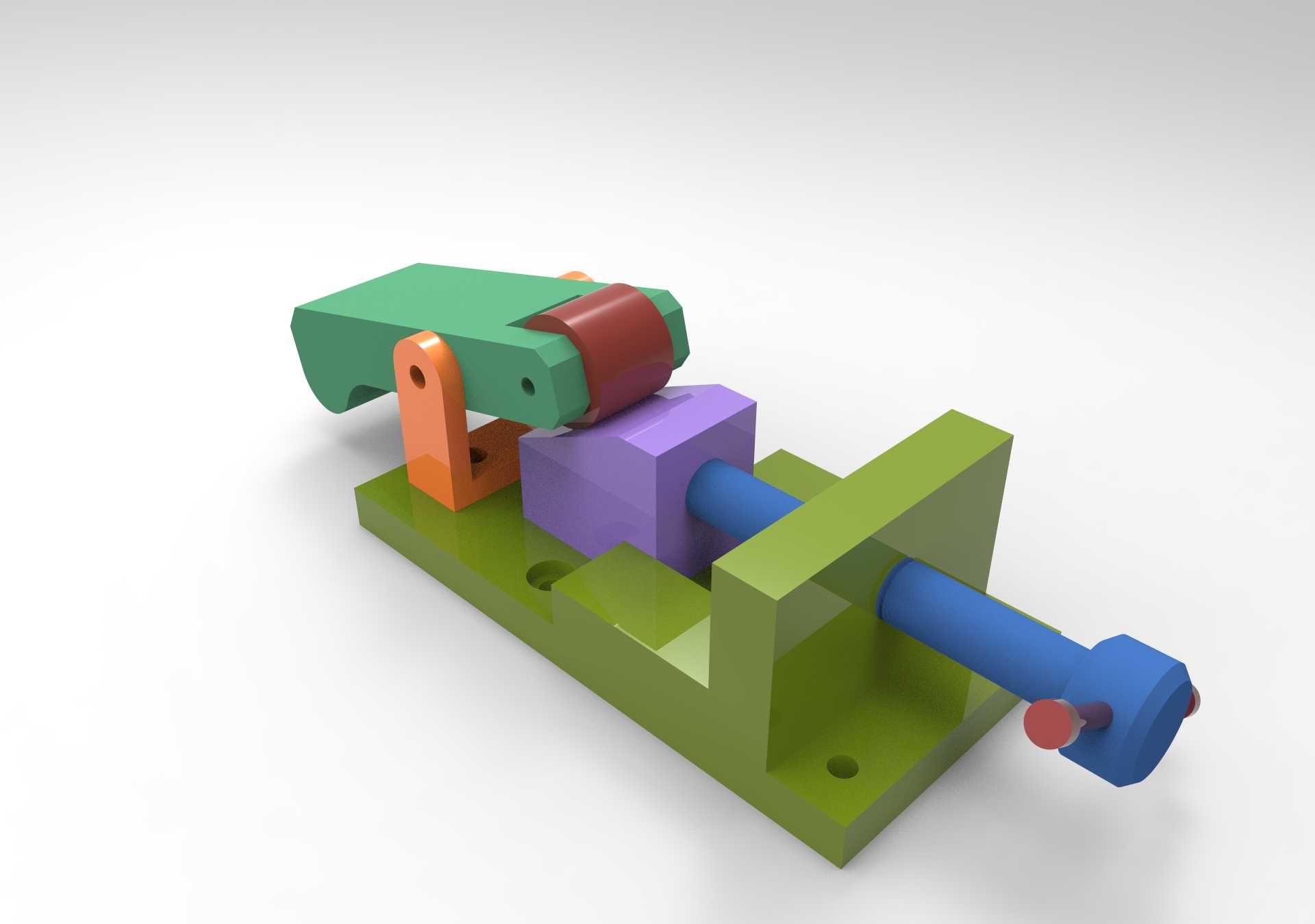

　　底座上一体加工出的固定挡块是夹紧动作的固定支撑端，和活动压头配合形成对工件的夹持区间，穿过固定挡块的蓝色螺杆是整套结构的力传递核心，螺杆尾端的带手柄端头是操作端，转动手柄时螺杆会通过梯形螺纹副带动轴向的活动压块做直线进给，梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动、切削力冲击出现松脱，不需要额外增加锁止结构就能维持稳定的夹紧力。和活动压块联动的上压臂是这套结构区别于普通平口钳的核心设计，上压臂通过橙色的铰接支座和底座连接，当螺杆推动活动压块向固定端进给时，活动压块上的斜面会推动上压臂绕铰接轴转动，让上压臂前端的压头同步向下压紧工件的上表面，也就是说整套结构只需要转动一次手柄，就能同时完成工件侧向定位和顶面压紧两个动作，

　　相比需要分别拧紧侧向和顶面压紧螺钉的普通夹具，操作效率能提升一倍以上，对于需要频繁装拆工件的工序来说，这个联动设计能大幅减少单件装夹的辅助时间。上压臂和铰接支座之间的配合间隙经过严格控制，既保证转动过程无卡滞，也不会因为间隙过大导致压头压紧位置出现偏移，压头和工件接触的端面做了圆角处理，避免硬接触在工件表面留下压痕，对于表面质量要求较高的有色金属件、已完成表面处理的零件，也可以在压头端面粘贴聚氨酯垫进一步防护工件表面。整套结构的活动部件都做了运动行程限位，螺杆进给的最大行程对应上压臂的最大开口高度，不会出现进给超程导致结构脱开的问题，松开时反向转动手柄，活动压块后退的同时上压臂会在自身重力作用下抬起，足够的开口空间可以方便工件取放，

　　不需要额外手动扳动压臂。从受力角度来看，夹紧过程中产生的反作用力会全部通过底座传递到安装平台上，铰接销轴、螺杆、螺纹副这些受力部件的尺寸都经过强度校核，在常规手动拧紧力的作用下不会出现塑性变形，能够提供稳定可靠的夹紧力，满足铣削轻加工、工件装配对位、焊接工位临时固定、检测工位工件夹持等多种场景的使用需求。结构上没有复杂的异形零件，所有组成部件都可以通过常规的铣削、车削、钻削工序加工完成，加工难度低，维护时只需要定期在螺纹副、铰接销轴位置加注润滑脂，就能保证长期操作的顺畅性，不会因为积屑、粉尘进入运动副出现卡滞问题。
