螺旋滚珠滑落输送轨道结构设计

　　该螺旋轨道结构主要依托重力实现小型球状物料的无动力输送，常见于轻工装配线的零件排序供料、教学演示装置的运动轨迹展示、小型物料的缓存滑落场景，无需额外配置动力源，仅依靠物料自身重力沿螺旋槽道完成从高位进料端到低位出料端的位移，可有效压缩垂直方向的输送占用空间，相比直落式滑道能大幅降低物料下落的终端冲击速度，避免球状硬质物料磕碰损伤或弹跳偏移出料路径。

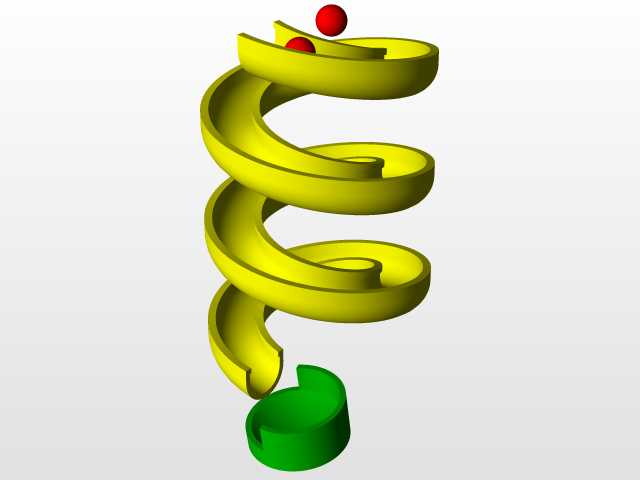

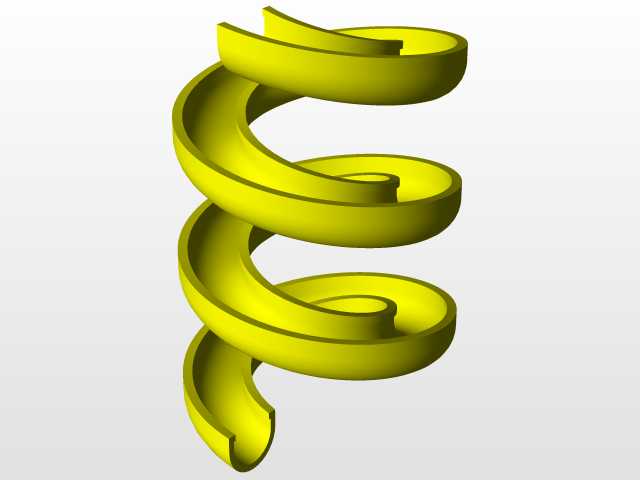

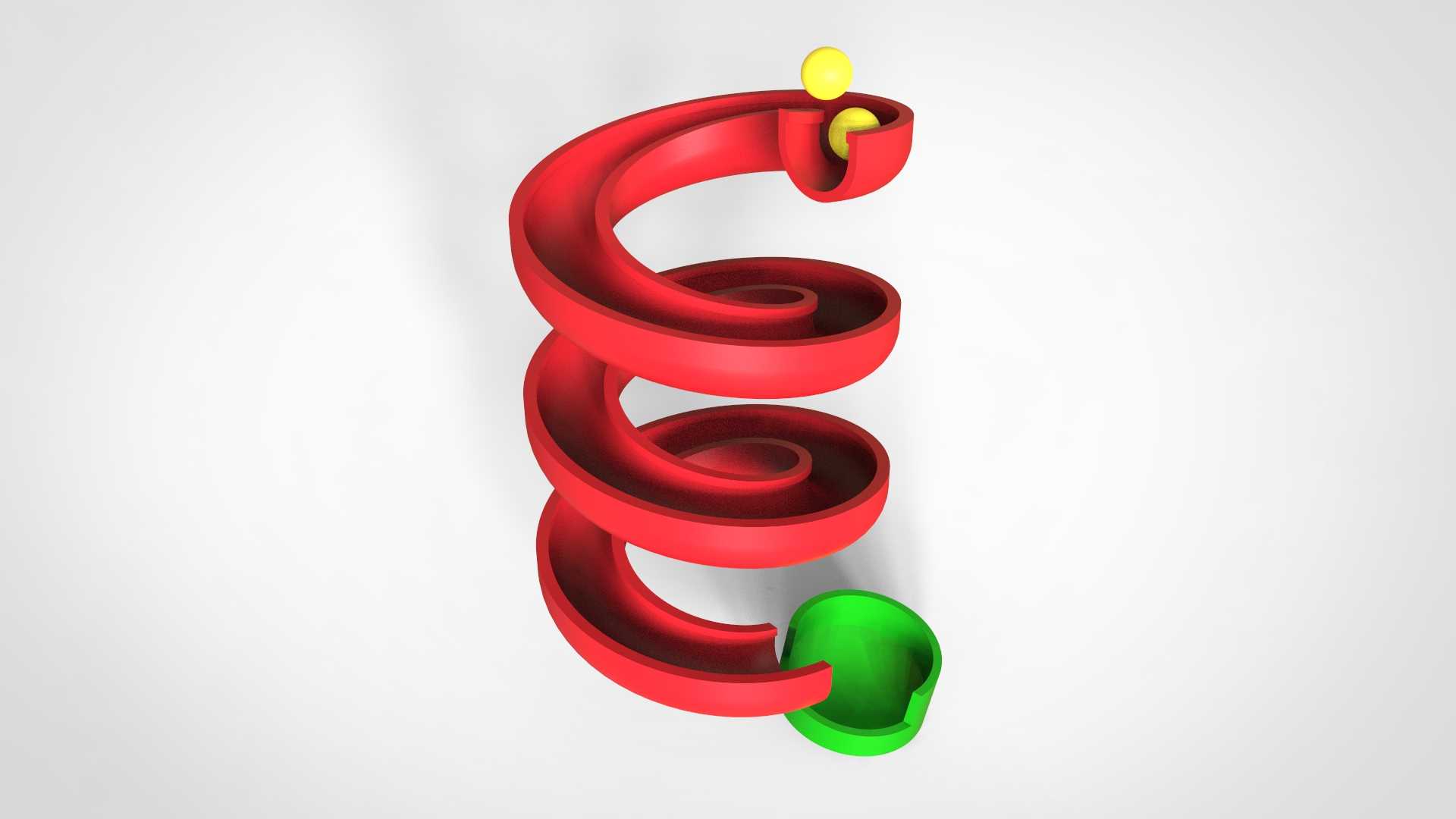

　　从结构设计逻辑来看，整体采用等螺距单螺旋槽道布局，槽道截面为内凹圆弧构型，圆弧半径匹配输送滚珠的直径，预留0.8-1.2mm的滑动间隙，既保证滚珠在槽内滚动时不会出现卡滞，也能限制滚珠的径向窜动，避免滑落过程中脱出轨道。螺旋段的总升角经过反复校核，控制在12°-15°区间，这个角度区间既能保证滚珠获得足够的重力分力实现持续滚动，不会在槽道内停滞，也不会因角度过大导致滚珠滚动速度过快，在出料端出现飞溅。轨道上端设置带限位挡边的进料口，挡边高度略高于滚珠半径，可同时容纳2-3颗滚珠待料，避免进料时滚珠直接从顶端弹出；下端对接敞口式出料导向座，导向座采用内凹收口构型，出口方向正对下游接料工位，可将滑落的滚珠精准导向指定接料位置，无需额外设置导向拨件。

　　安装边界方面，该螺旋轨道整体为立式安装结构，中心无额外支撑轴，依靠螺旋槽自身的结构刚度维持形态，安装时仅需固定上端进料座与下端出料座两个点位，中间螺旋段无需额外支撑，整体占用的水平投影面直径仅为螺旋外径尺寸，相比同落差的倾斜直滑道可节省70%以上的水平安装空间，适合在设备内部空间紧凑的工位布置。槽道壁厚根据输送物料的重量调整，针对常规直径5-10mm的钢质或塑料滚珠，槽道壁厚设置为2mm即可满足结构强度要求，长期使用不会出现槽道变形导致的滚动卡滞问题。

　　实际应用中，该结构可直接对接振动盘的出料端，作为排序后滚珠的输送缓冲段，抵消振动盘出料的初始动能，让滚珠以稳定的速度进入下一装配工位；也可单独作为教学演示装置的运动构件，直观展示重力作用下的螺旋运动轨迹，配合光电传感器还可实现滚珠滑落计数、运动速度检测等拓展功能。设计过程中需要重点校核螺旋槽的拼接顺滑度，每一段螺旋槽的衔接处不能出现台阶或凸起，否则会导致滚珠滚动过程中出现跳动，甚至卡停；槽道内表面的粗糙度需要控制在Ra1.6以下，减小滚动摩擦阻力，保证滚珠在全程无动力状态下能顺利滑落至出料端，不会因摩擦阻力过大在中段停滞。另外，螺旋的起始端与收尾端都做了圆弧过渡处理，起始端的圆弧引导段可让进入轨道的滚珠快速贴合槽道滚动面，收尾端的过渡段则逐步调整滚珠的运动方向，将螺旋向的运动转换为垂直向下的出料运动，避免滚珠在出料端因离心力作用甩出接料范围。
